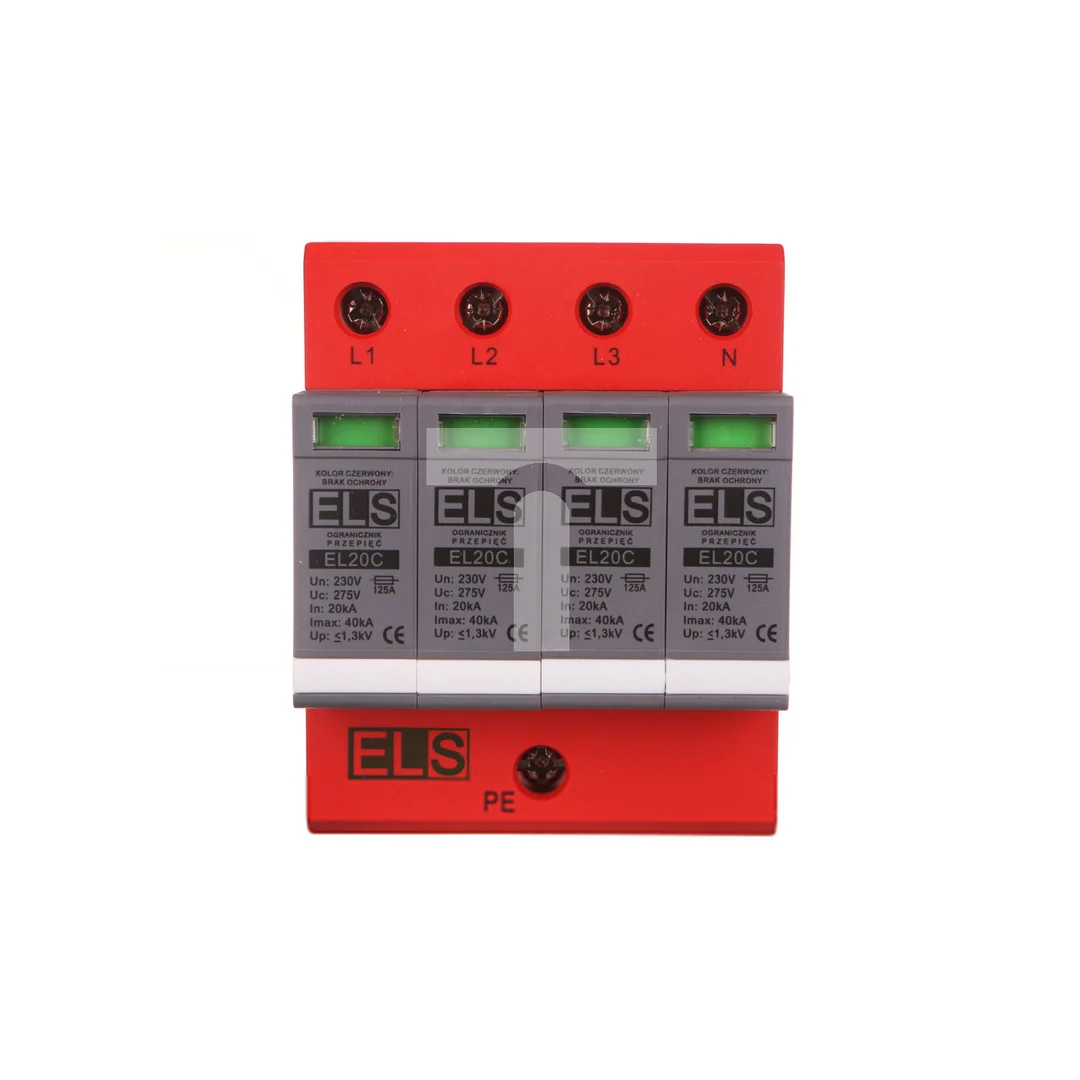

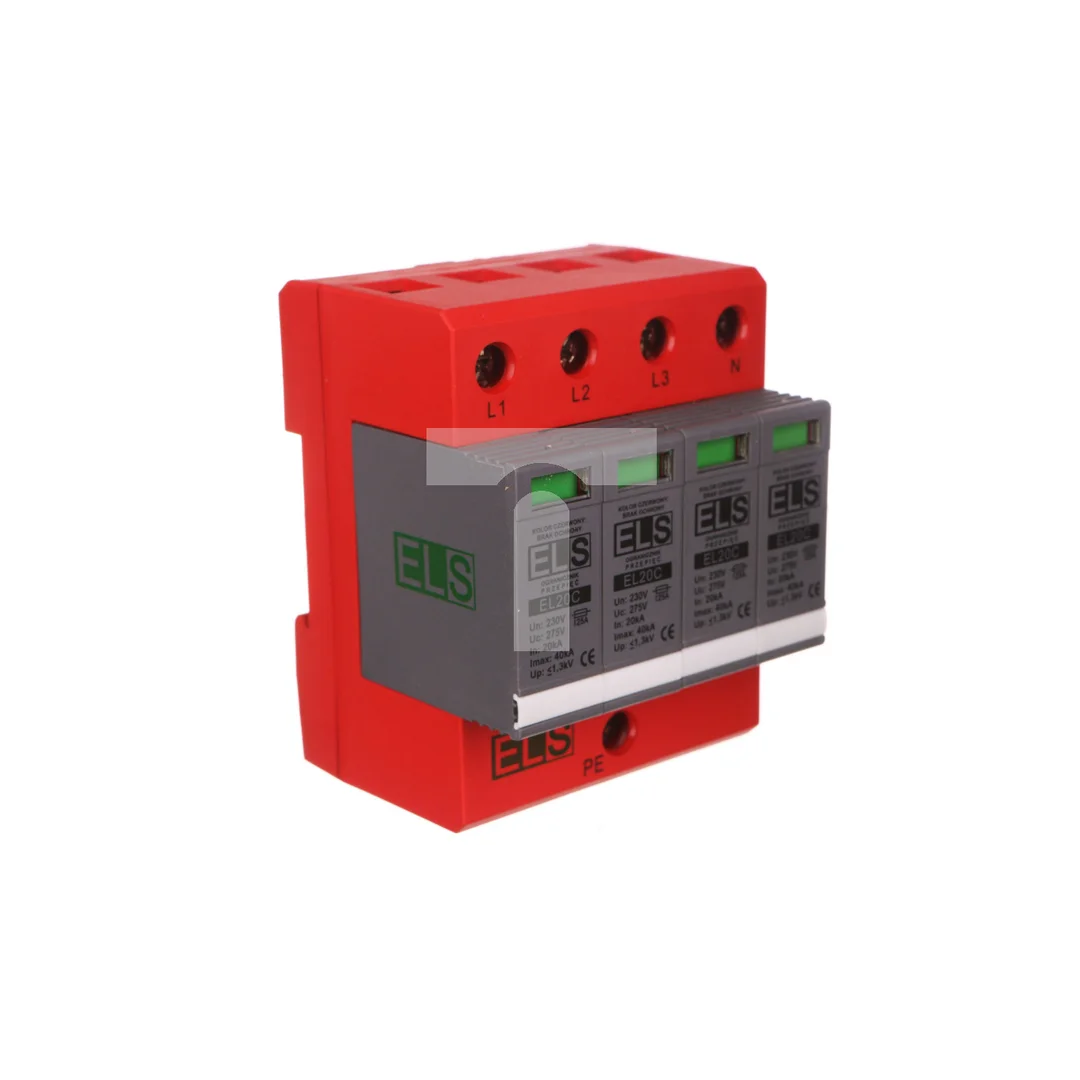

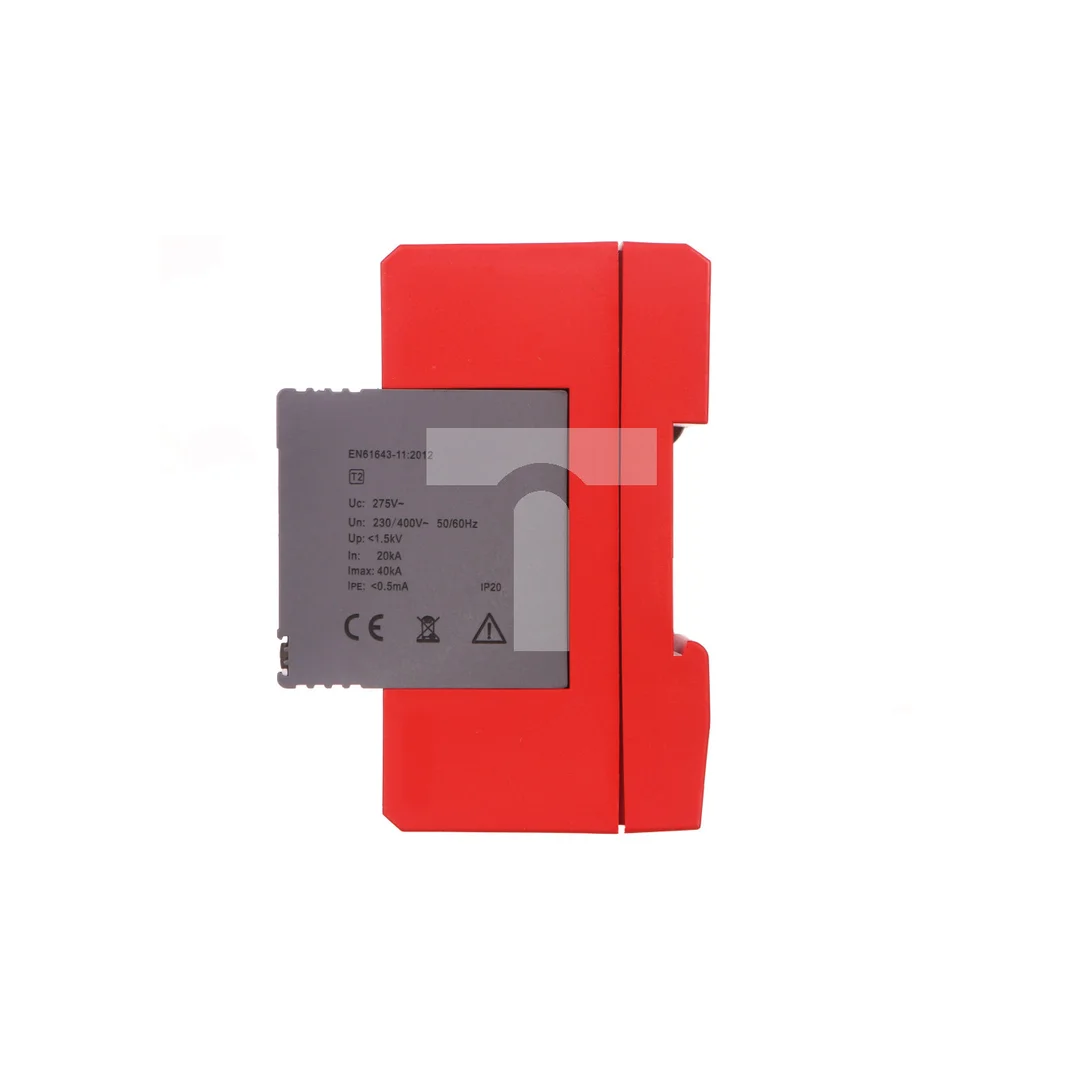

Ogranicznik przepięć Typ T2 4P 275V 40kA 1,3kV EL20C 4P

Ogranicznik przepięć Typ T2 4P 275V 40kA 1,3kV EL20C 4P

Ogranicznik przepięć Typ T2 4P 275V 40kA 1,3kV EL20C 4P służy do ochrony instalacji i urządzeń przed przepięciami pochodzącymi od wyładowań atmosferycznych i zakłóceń przełączających; przeznaczony do montażu w rozdzielnicach na szynie DIN 35 mm w układzie TN.

• Liczba biegunów: 4 (4P), rozmiar: 4 moduły, montaż: szyna montażowa DIN 35 mm.
• Maksymalne napięcie trwałej pracy AC (Uc): 275 V; znamionowe napięcie sieci (Un): 230 V; układ sieci: TN.
• Typ ochrony: Typ 2; poziom ochrony (Up): 1,3 kV.
• Znamionowy prąd wyładowczy – wartość szczytowa (8/20): 20 kA.
• Sygnalizacja zadziałania: optyczna na urządzeniu; brak styku do zdalnej sygnalizacji.
• Zintegrowane dobezpieczenie: brak — przewidziane zabezpieczenie nadprądowe wprowadzające powinno być zastosowane zewnętrznie.
• Przekroje przewodów przyłączanych: przewód elastyczny (wielodrutowy) 2,5–25 mm²; przewód sztywny (jednodrutowy/wielodrutowy) 2,5–35 mm².

• Ochrona głównych tablic rozdzielczych i obwodów rozdzielczych w budynkach mieszkalnych, komercyjnych i przemysłowych.
• Stosowanie jako ogranicznik typ 2 w koordynacji z ochroną odgromową i ogranicznikami typu 1/1+2 w systemach TN.
• Montaż w pionie lub poziomie na szynie DIN 35 mm w rozdzielnicach modułowych; integracja z automatyką rozdziału mocy przy zapewnieniu zdalnej sygnalizacji przez dodatkowe moduły (brak styku zdalnego w urządzeniu).
• Przeznaczony do instalacji, gdzie wymagane są ograniczniki typu 2 o zadanych parametrach napięciowych i prądowych; wymaga doboru zabezpieczenia wprowadzającego zgodnie z charakterystyką instalacji.
