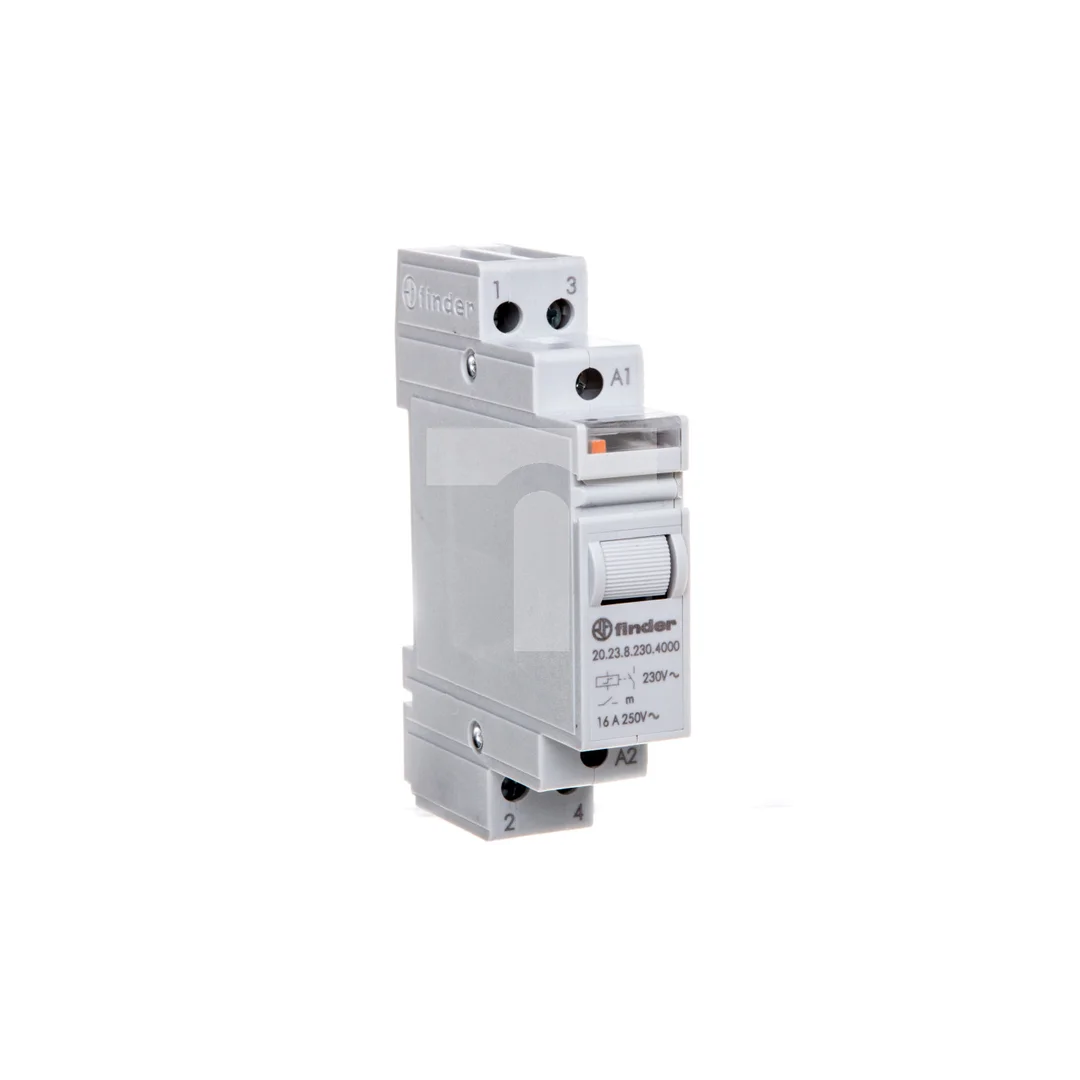

Przekaźnik impulsowy 1Z 1R 16A 230V AC AgSnO2 20.23.8.230.4000

Przekaźnik impulsowy 1Z 1R 16A 230V AC AgSnO2 20.23.8.230.4000

Przekaźnik impulsowy do montażu na szynie DIN 35 mm, przeznaczony do sterowania obwodami oświetleniowymi i ogólnymi obciążeniami do 16 A. Urządzenie oferuje konfigurację styków 1Z/1R oraz funkcje czasowe i programowalne dla zastosowań instalacyjnych.

Cechy techniczne

• Układ styków: 1Z/1R (1 × zwierny, 1 × rozwierny) — pojedynczy obwód przełączający.
• Materiał styków: AgSnO2, przystosowane do przełączeń obciążeń rezystancyjnych i indukcyjnych.
• Maksymalny prąd znamionowy: 16 A.
• Maksymalne napięcie obwodu pomocniczego/roboczego: 250/400 V (AC).
• Znamionowe napięcie sterowania Us: 230 V AC, 50/60 Hz (sterowanie AC, spolaryzowany napęd, tryb monostabilny).
• Montaż: szyna DIN 35 mm; wymiary: szer. 18 mm, gł. 84 mm.
• Połączenie elektryczne: śrubowe; bez odłączalnych zacisków.
• Stopień ochrony: IP20.
• Funkcje użytkowe: 7 programów łączeniowych, przycisk testujący, miejsce na tabliczkę opisową; możliwość współpracy z podświetlanymi przyciskami przy użyciu kondensatora.
• Konstrukcja: brak wymuszonego prowadzenia styku; pojedynczy rodzaj styku zgodny z opisem technicznym.
• Dostępne akcesoria: moduły współpracy z podświetlanymi przyciskami i elementy montażowe poprawiające integrację w rozdzielnicach.

Zastosowanie produktu

• Sterowanie oświetleniem w obiektach mieszkalnych, komercyjnych i przemysłowych (schodowe, impulsowe, czasowe).
• Integracja w rozdzielnicach i systemach automatyki na szynie DIN 35 mm.
• Zastosowania wymagające programowalnych funkcji łączeniowych i testowania bez demontażu (panel serwisowy/przycisk testowy).
• Sterowanie obwodami do 16 A: obwody oświetleniowe oraz inne odbiorniki elektryczne z uwzględnieniem charakterystyki i dopuszczalnego obciążenia.
• Współpraca z podświetlanymi przyciskami w instalacjach wymagających sygnalizacji stanu załączenia.
