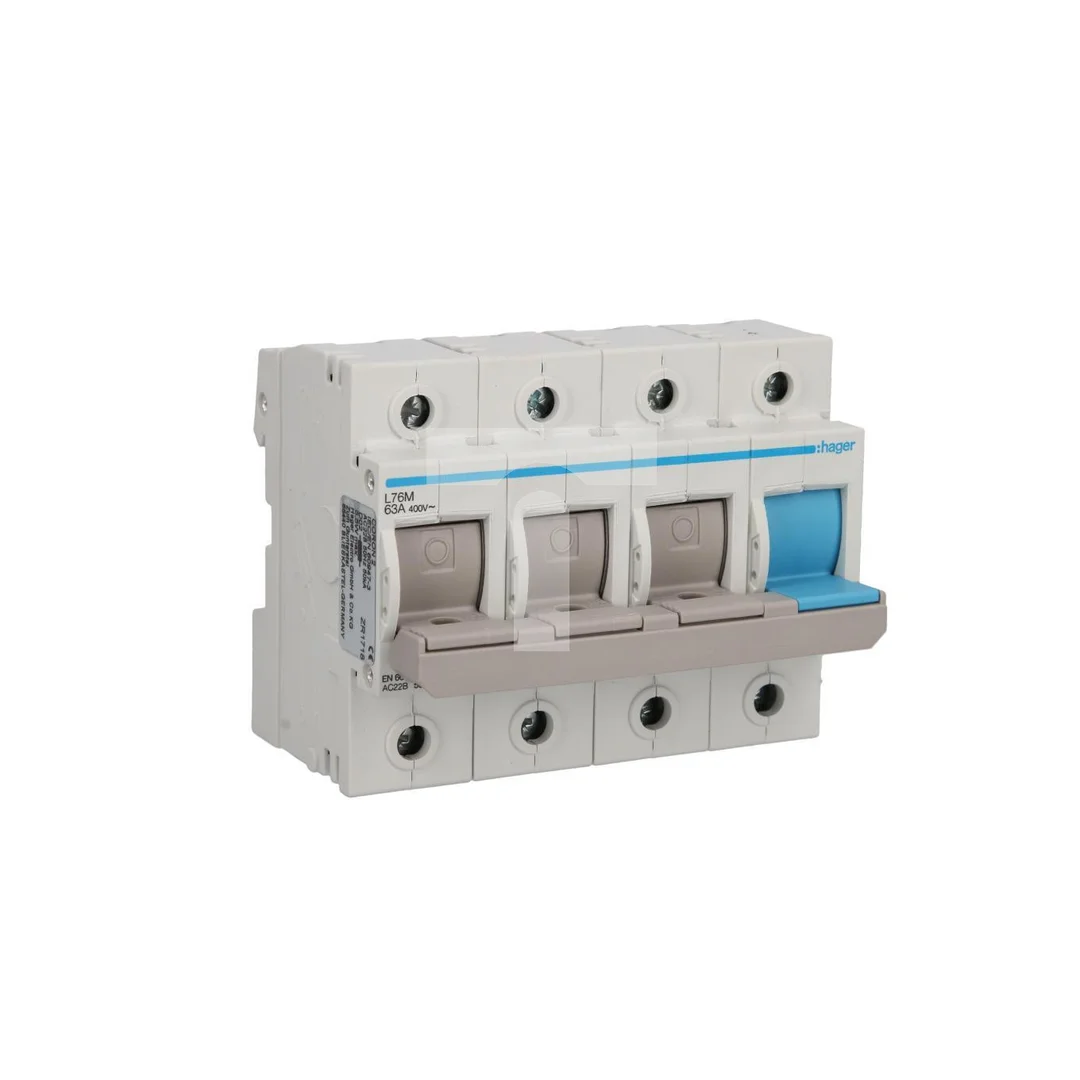

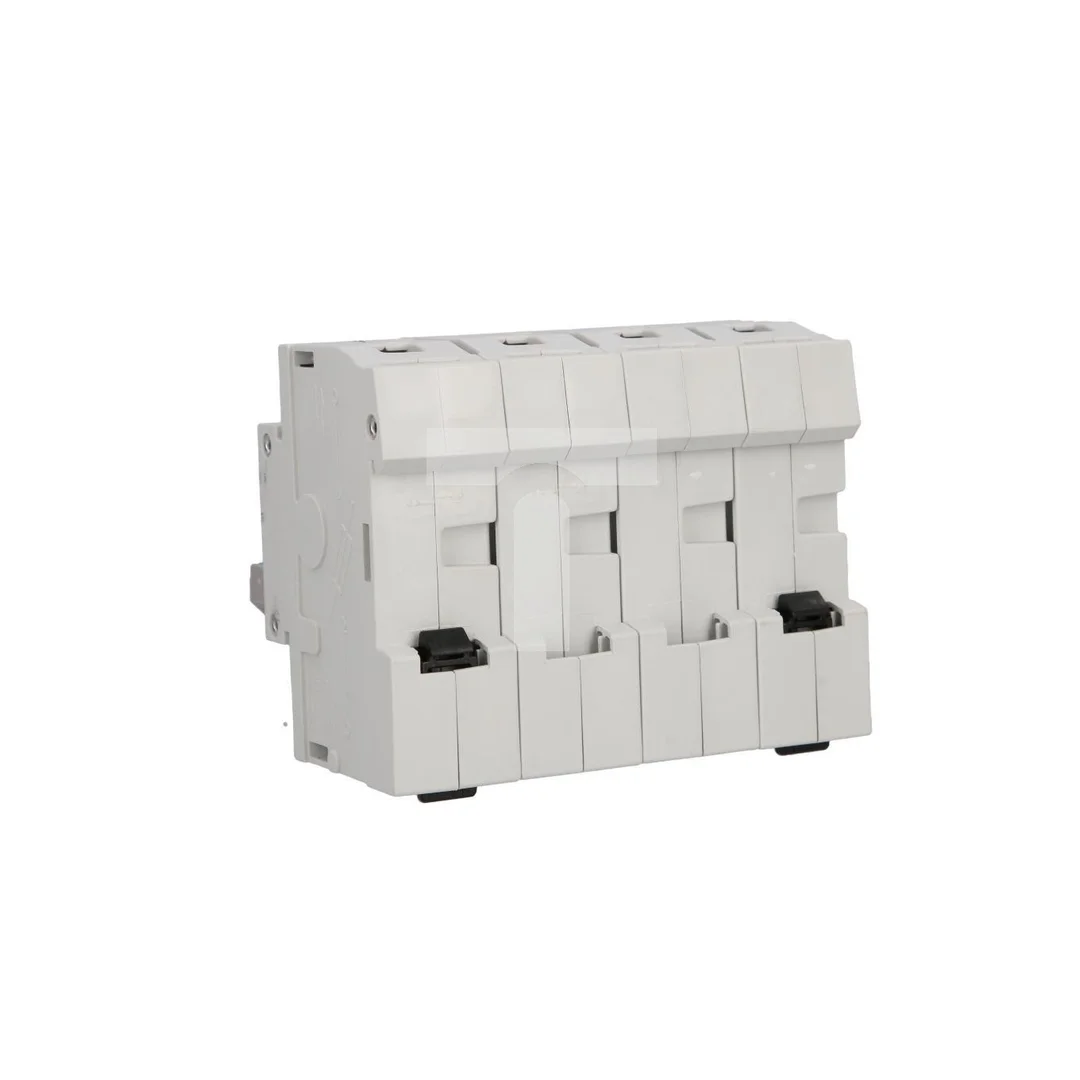

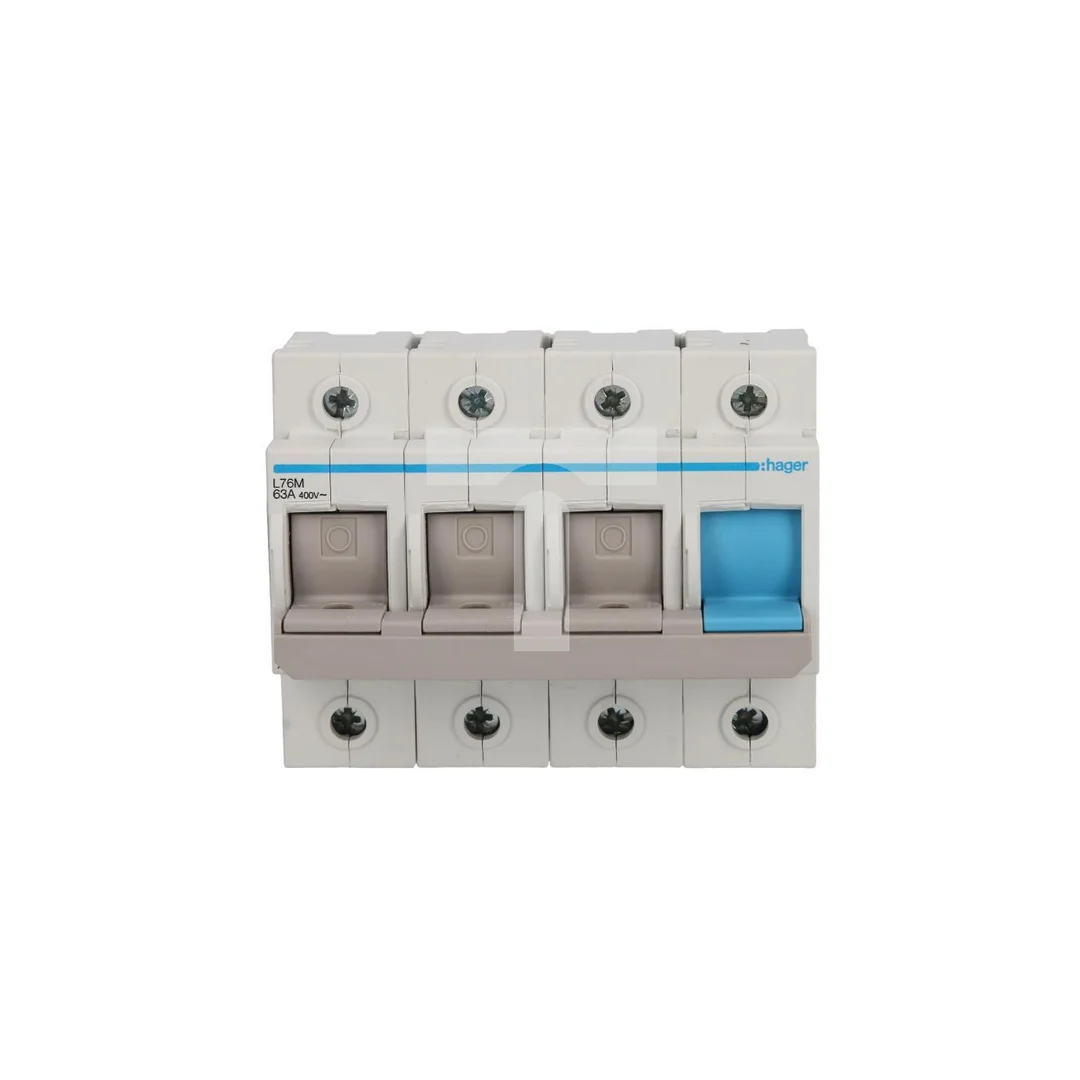

Rozłącznik bezpiecznikowy 3P+N 63A D02 L76M

Rozłącznik bezpiecznikowy 3P+N 63A D02 L76M

Rozłącznik bezpiecznikowy 3P+N 63A D02 L76M to modułowy poziomy wyłącznik z miejscem na wkładki typu D02, przeznaczony do łączenia i zabezpieczania trójfazowych obwodów z przewodem neutralnym w instalacjach niskiego napięcia.

Cechy techniczne

• Liczba biegunów: 4 (3P+N).
• Prąd znamionowy: 63 A.
• Napięcie znamionowe: 400 VAC; napięcie DC: 110/220 VDC.
• Znamionowe napięcie łączeniowe: 400/440 V; napięcie izolacji: 800 V.
• Prąd wkładki bezpiecznikowej: zakres 20–63 A (rozmiar D02).
• Częstotliwość znamionowa: 50 Hz.
• Całkowite straty mocy przy In: 6,6 W.
• Montaż: na szynie DIN (modułowy, poziomy).
• Stopień ochrony obudowy: IP20.
• Wymiary: głębokość 70 mm, wysokość 85 mm, długość 44 mm, szerokość 108 mm; masa: 0,48 kg.
• Rozmiar wkładki: D02 (kompatybilny z wkładkami D02 w zakresie prądowym 20–63 A).

Zastosowanie produktu

• Rozdzielnice przemysłowe i komercyjne: łączenie i zabezpieczanie gałęzi trójfazowych z przewodem neutralnym.
• Tablice zasilające maszyn i urządzeń: ochrona obwodów zasilających silniki i układy pomocnicze przy użyciu wkładek D02.
• Systemy zasilania DC/AC: zastosowanie tam, gdzie wymagane jest rozłączanie zarówno w napięciu przemiennym (400 VAC), jak i w napięciu stałym (110/220 VDC).
• Integracja w obudowach modułowych dzięki montażowi na standardowej szynie DIN.

FAQ – Najczęściej zadawane pytania i odpowiedzi

1. Jak dobrać wkładkę bezpiecznikową do rozłącznika bezpiecznikowego 3P+N 63A D02 L76M?
   Dobierz wkładkę w rozmiarze D02 o prądzie znamionowym mieszczącym się w zakresie 20–63 A, zgodnym z przewidywanym obciążeniem obwodu. Przy wyborze uwzględnij charakterystykę czasowo‑prądową wkładki oraz selektywność z istniejącymi zabezpieczeniami w instalacji; nie przekraczaj maksymalnego prądu znamionowego rozłącznika (63 A).
