Opis

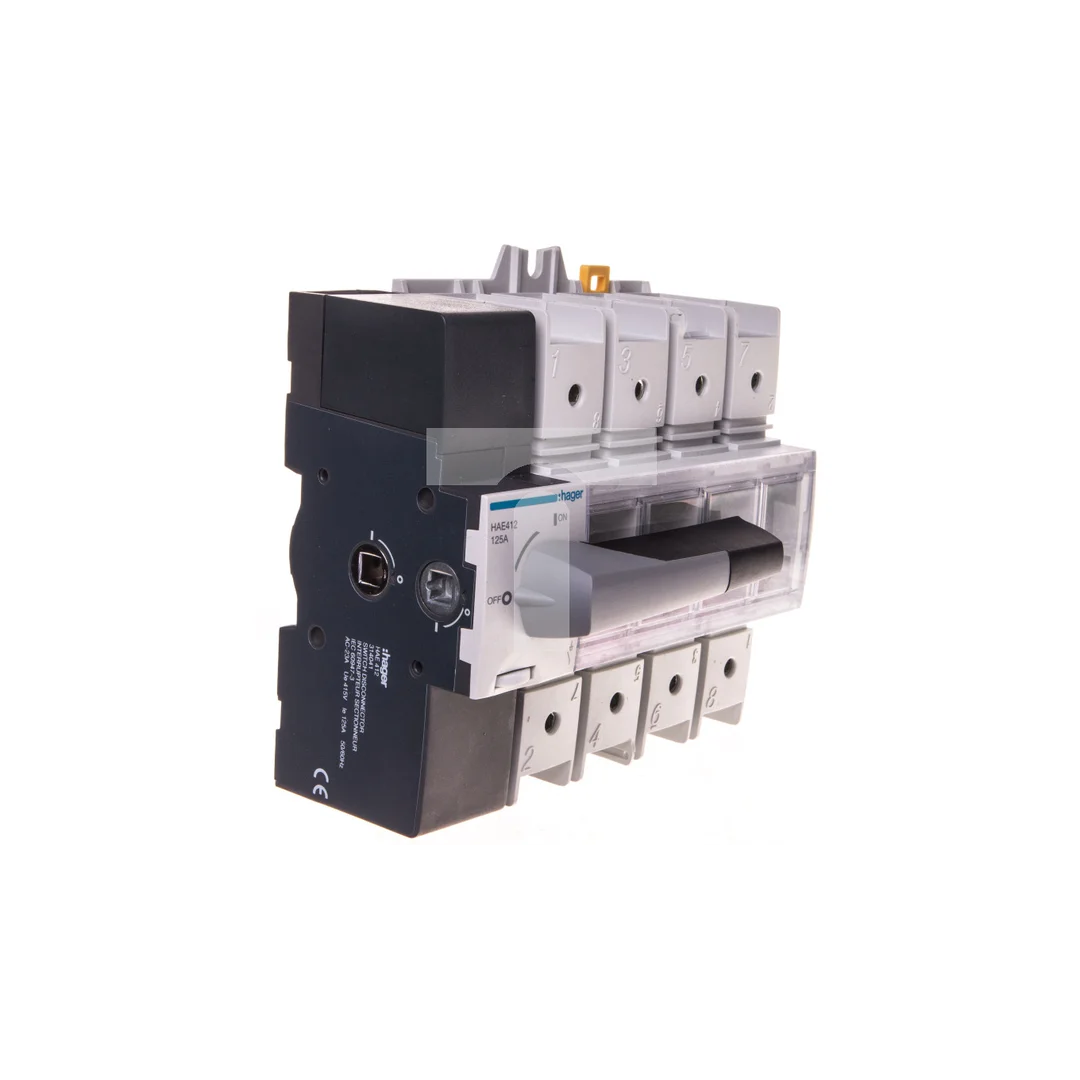

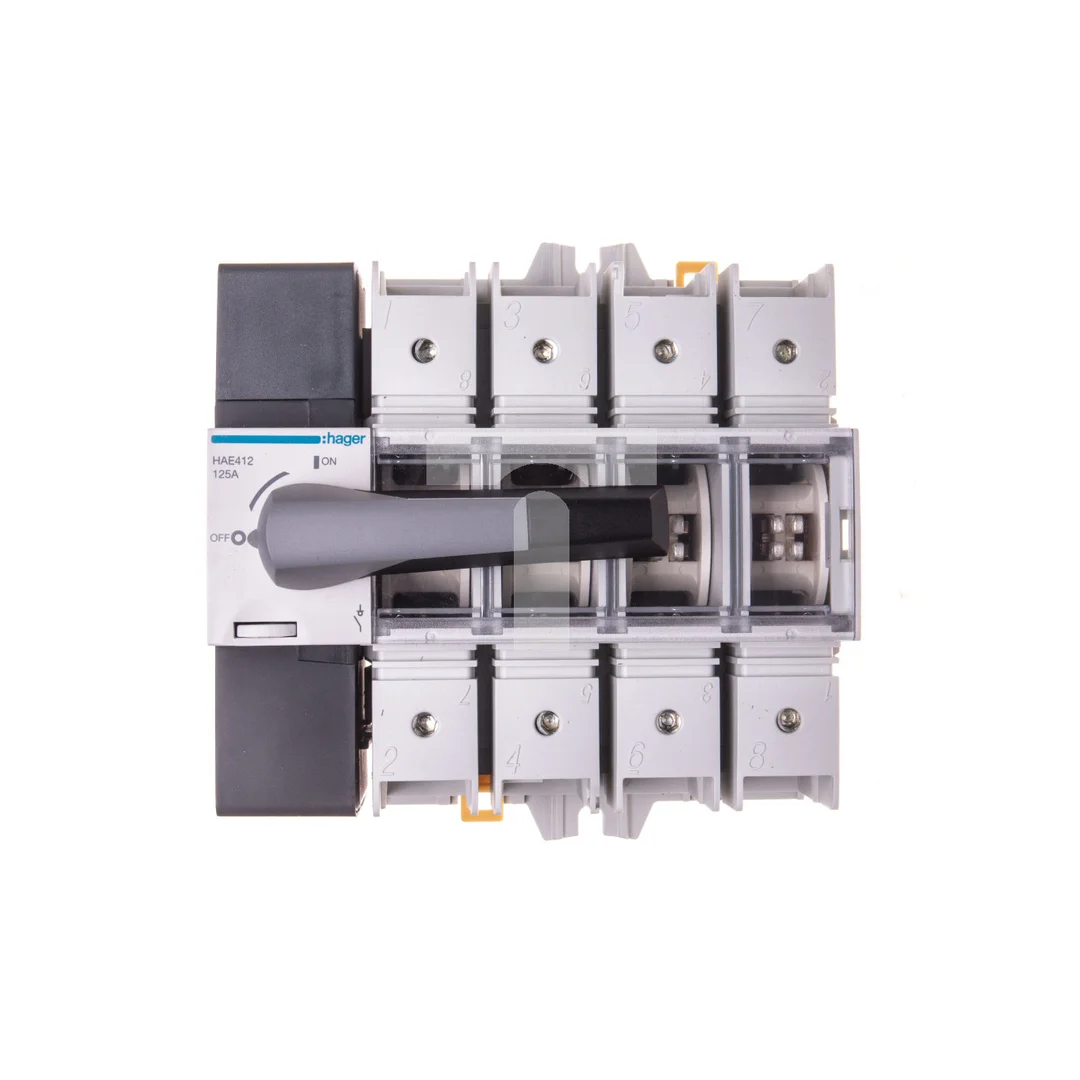

Rozłącznik izolacyjny HAE412 4P 125A z widoczną przerwą
Rozłącznik izolacyjny HAE412 4P 125A z widoczną przerwą przeznaczony do odłączania i izolacji obwodów trójfazowych; urządzenie 4-biegunowe umożliwia przełączanie kierunku i pełni funkcję rozłącznika głównego w instalacjach stałych. Konstrukcja zgodna z DIN EN 50173-1 oraz IEC 60947-3.
Cechy techniczne
- Liczba biegunów: 4 (4P) — widoczna przerwa izolacyjna.
- Prąd znamionowy Iu: 125 A.
- Napięcie znamionowe: 380/415 V; maksymalne znamionowe napięcie pracy Ue AC: 690 V; maksymalne napięcie izolacji: 800 V.
- Prąd zwarciowy z zastosowaniem bezpieczników: 65 kA.
- Moc znamionowa AC-1 przy 400 V: 82 kW; całkowite straty mocy przy prądzie znamionowym: 18,4 W.
- Element przełączający: pokrętło; sposób przyłącza obwodu głównego: połączenie śrubowe.
- Budowa i montaż: urządzenie mocowane na stałe, odpowiedni do montażu płaskiego; pokrywy zamykane.
- Stopień ochrony części czołowej: IP20.
- Funkcjonalność i ograniczenia: pełni rolę rozłącznika głównego; brak mechanizmu ryglującego, brak wbudowanego lub opcjonalnego napędu silnikowego i wyzwalacza napięciowego; nie jest przeznaczony jako wyłącznik awaryjny ani rozłącznik bezpieczeństwa.
- Zgodność środowiskowa: spełnia dyrektywę RoHS.
Zastosowanie produktu
- Jako rozłącznik główny w instalacjach przemysłowych i maszynach wymagających izolacji obwodów trójfazowych do 125 A.
- Do bezpiecznego odłączania zasilania przed pracami serwisowymi — widoczna przerwa umożliwia kontrolę stanu izolacji.
- Stosowanie w układach z koniecznością przełączania kierunku pracy (zmiana kierunku zasilania) przy zachowaniu parametrów znamionowych.
- Montaż płaski w stałych obudowach i szafach rozdzielczych przeznaczonych do urządzeń mocowanych na stałe; nie jest przeznaczony do montażu czołowego (4-otwory/centralnie) ani do zastosowania jako wyłącznik awaryjny.
- Należy stosować odpowiednie zabezpieczenia nadprądowe zgodne z wymaganiami instalacji, aby wykorzystać deklarowany prąd zwarciowy z bezpiecznikami (65 kA).
