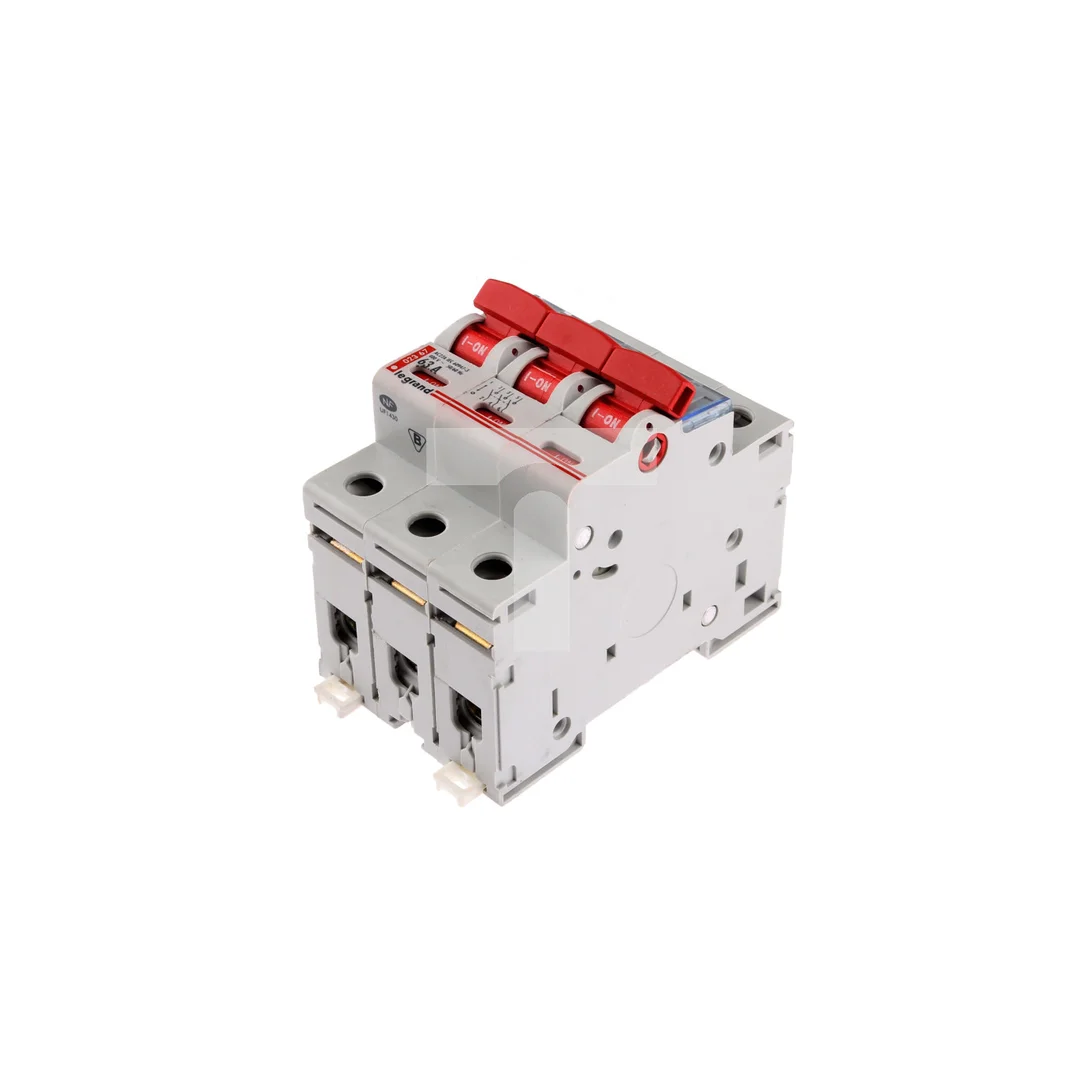

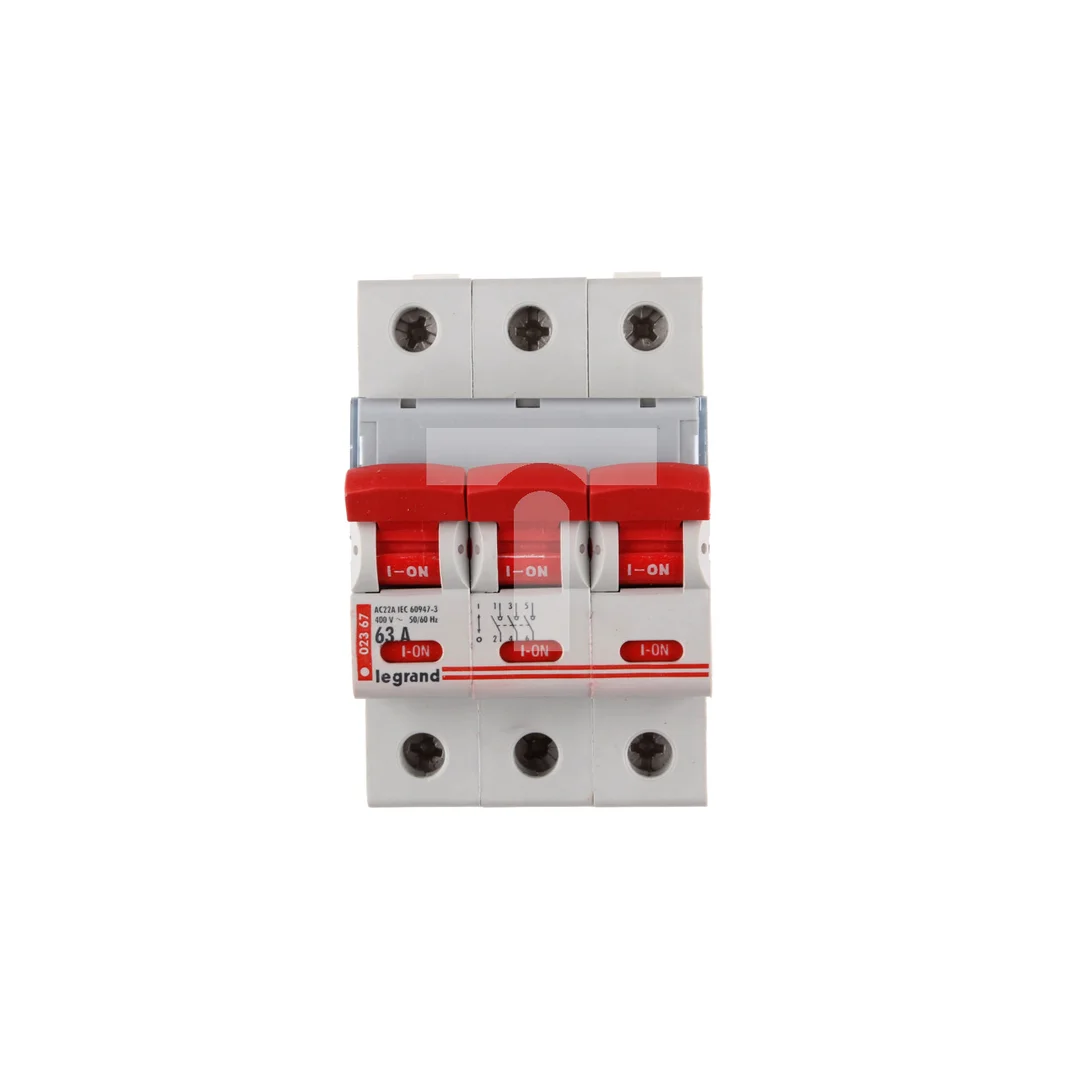

Rozłącznik modułowy 63A 3P 16kA możliwy wyzwalacz FRX303 406536

Rozłącznik modułowy 63A 3P 16kA FRX303 406536

Rozłącznik modułowy FRX303 406536 to trójbiegunowy rozłącznik izolacyjny o znamionowym prądzie ciągłym 63 A i znamionowym warunkowym prądzie zwarciowym 16 kA, przeznaczony do stosowania w rozdzielnicach niskiego napięcia jako rozłącznik główny, wyłącznik awaryjny oraz element izolacji bezpieczeństwa.

Cechy techniczne

• Liczba biegunów: 3P; znamionowy prąd ciągły Iu = 63 A.
• Znamionowy warunkowy prąd zwarciowy Iq = 16 kA; maksymalne znamionowe napięcie pracy Ue AC = 455 V.
• Stopień ochrony części czołowej: IP20; budowa: kompletne urządzenie w obudowie.
• Rodzaj przyłącza obwodu głównego: połączenie śrubowe; element przełączający: dźwignia.
• Wyposażenie funkcyjne: mechanizm ryglujący (możliwość zablokowania pozycji), możliwość montażu styku pomocniczego i wyzwalaczy.
• Napędy: wbudowany napęd silnikowy — nie; opcjonalny napęd silnikowy — tak; opcjonalny wyzwalacz napięciowy — tak.
• Przeznaczenie montażowe: odpowiedni do instalacji w tablicach rozdzielczych; nieodpowiedni do montażu płaskiego ani montażu czołowego 4-otwory/centralnie.
• Temperatura pracy: -25°C do +70°C; temperatura przechowywania: -40°C do +70°C.

Zastosowanie produktu

• Izolacja i rozłączanie trójfazowych obwodów zasilających w rozdzielnicach budynków i zakładów przemysłowych.
• Funkcja wyłącznika awaryjnego oraz rozłącznika bezpieczeństwa w aplikacjach maszynowych i instalacjach pomocniczych.
• Główny rozłącznik w tablicach rozdzielczych, szafach sterowniczych i panelach rozdziału energii.
• Zastosowanie z dodatkowymi wyzwalaczami lub stykiem pomocniczym do zdalnego sterowania, kontroli stanu lub integracji z systemami zabezpieczeń.
• Stosować tam, gdzie spodziewany prąd zwarciowy instalacji nie przekracza 16 kA oraz wymagane jest ryglowanie i montaż w rozdzielnicy.
