Rozłącznik modułowy 63A 4P 16kA możliwy wyzwalacz FRX304 406544

Rozłącznik modułowy 63A 4P 16kA FRX304 406544

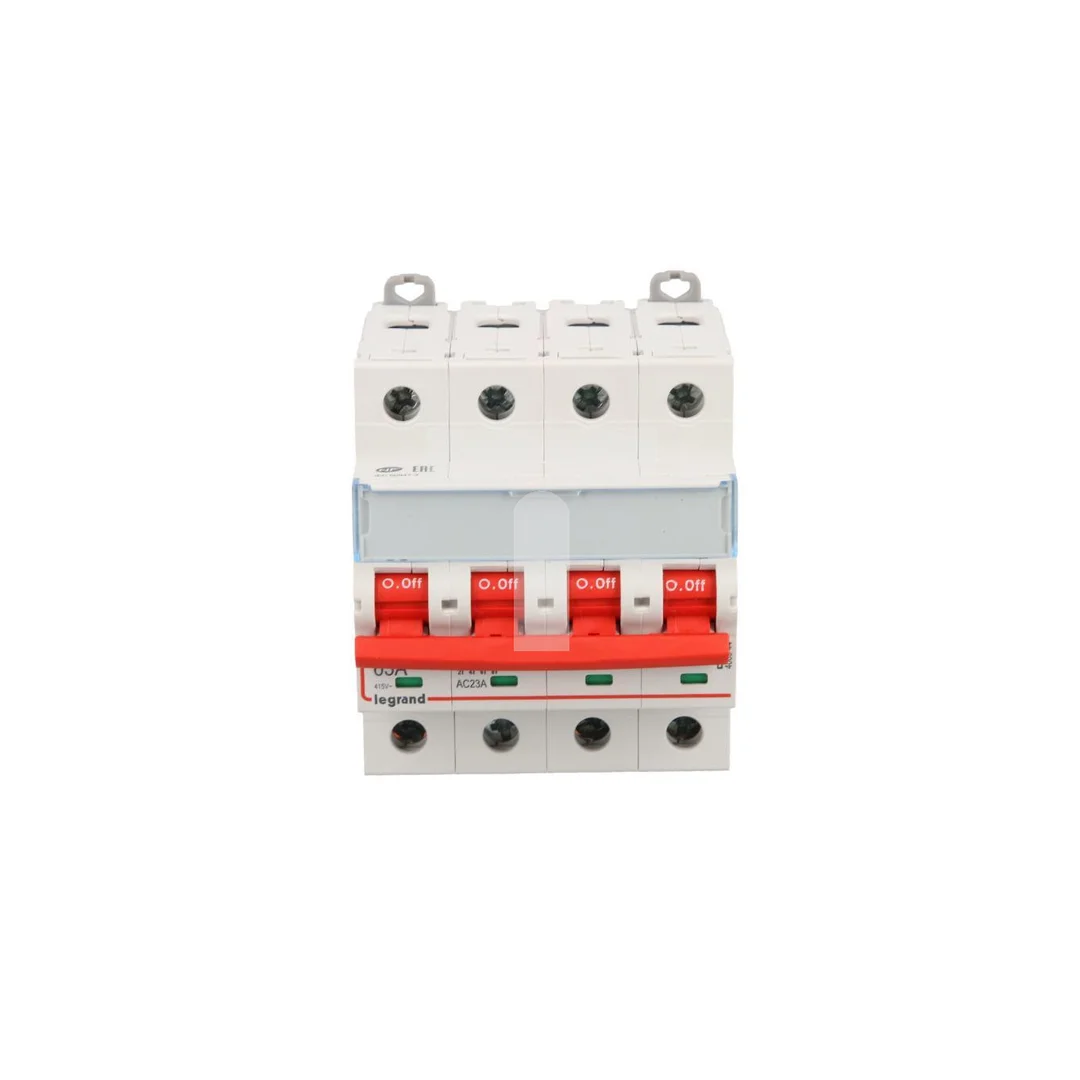

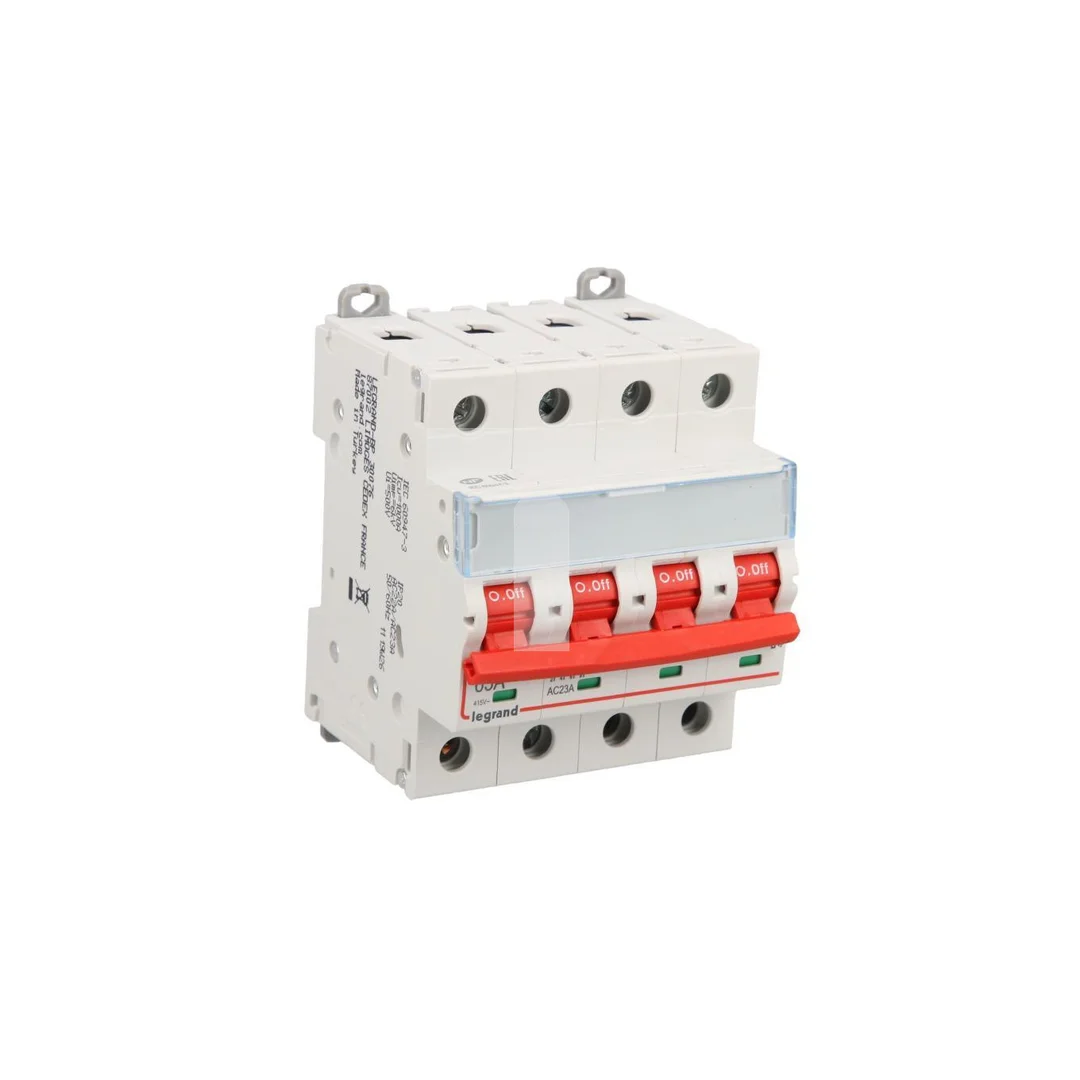

FRX304 406544 to 4-biegunowy rozłącznik izolacyjny modułowy o znamionowym prądzie 63 A, przeznaczony do stosowania jako rozłącznik główny i element bezpieczeństwa w rozdzielnicach niskiego napięcia. Urządzenie służy do bezpiecznego odłączania i wykonywania prac serwisowych oraz jako wyłącznik awaryjny w instalacjach trójfazowych.

Cechy techniczne

• Znamionowy prąd ciągły Iu: 63 A; liczba biegunów: 4.
• Znamionowy warunkowy prąd zwarciowy Iq: 16 kA.
• Maksymalne znamionowe napięcie pracy Ue AC: 455 V.
• Stopień ochrony części czołowej: IP20; konstrukcja w kompletnym obudowaniu modułowym.
• Rodzaj przyłącza obwodu głównego: połączenie śrubowe (zaciski śrubowe).
• Mechanizm ryglujący umożliwiający zabezpieczenie pozycji rozłącznika.
• Dźwignia załączająca w kolorze czerwonym oraz wskaźnik stanu styków umożliwiający szybką weryfikację położenia styków.
• Wbudowany napęd silnikowy: nie (możliwość doposażenia w opcjonalny napęd silnikowy).
• Opcjonalny wyzwalacz napięciowy / pomocnicze styki i moduły dodatkowe dostępne do rozbudowy funkcji.
• Przeznaczony do pracy w temperaturze od -25°C do +70°C; trwałość łączeniowa: do 15 000 lub 1 500 cykli w zależności od kategorii pracy.
• Pełni funkcje: rozłącznika głównego, rozłącznika bezpieczeństwa oraz wyłącznika awaryjnego.
• Nieodpowiedni do montażu płaskiego ani do montaży czołowego typu 4-otwory lub centralnego; przeznaczony do montażu w tablicach rozdzielczych.

Zastosowanie produktu

• Izolacja i odłączanie obwodów w rozdzielnicach przemysłowych i budynkowych (instalacje trójfazowe do 455 V).
• Funkcja rozłącznika głównego i rozłącznika bezpieczeństwa przy konserwacji maszyn oraz linii zasilających.
• Stosowanie jako wyłącznik awaryjny w aplikacjach wymagających szybkiego odcięcia zasilania.
• Integracja z systemami rozdzielczymi z wykorzystaniem szyn grzebieniowych oraz montaż dodatkowych styczników pomocniczych i wyzwalaczy dla rozszerzenia funkcji.
• Zastosowania w zakładach produkcyjnych, obiektach komercyjnych i instalacjach remontowo?serwisowych, gdzie wymagana jest separacja obwodów i możliwość blokady mechanicznej.
