Stycznik modułowy 25A 4Z 0R 24V AC ESD425

Stycznik modułowy 25A 4Z 0R 24V AC ESD425

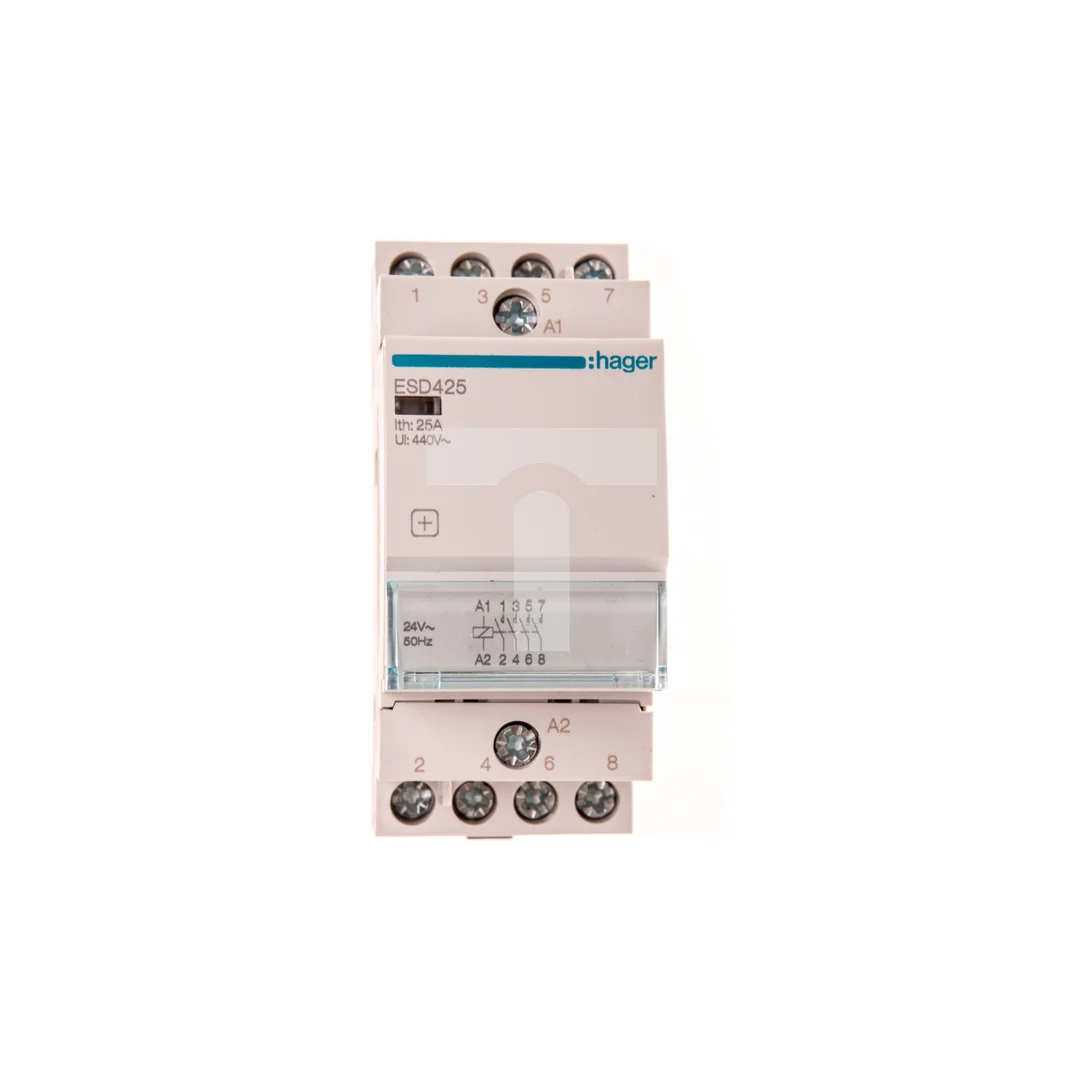

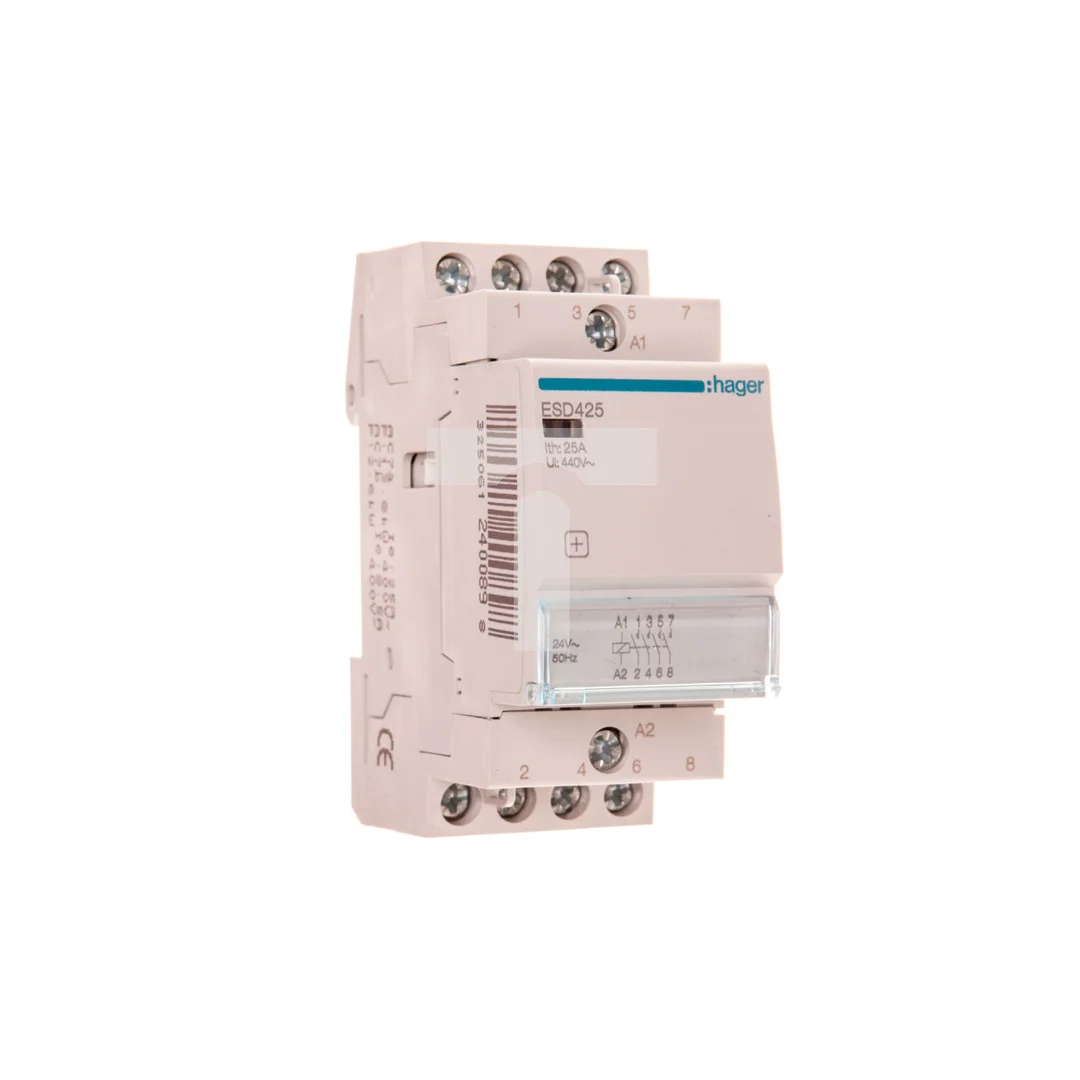

Stycznik modułowy ESD425 to 4-stykowy stycznik zwierny (4NO) o znamionowym prądzie 25 A i cewce 24 V AC, przeznaczony do sterowania obwodami instalacyjnymi. Produkt stosowany jest głównie w rozdzielnicach modułowych do obwodów oświetleniowych, ogrzewania i wentylacji.

Cechy techniczne

• Znamionowy prąd pracy: 25 A; napięcie pracy obwodu: 230–400 V AC
• Konfiguracja styków: 4 styków zwiernych (4NO), 0 styków rozwiernych
• Napięcie wzbudzenia/sterowania: 24 V AC
• Klasa użytkowania: AC-7a/b (przeznaczenie do obciążeń oświetleniowych)
• Maksymalna zdolność łączeniowa dla świetlówek: 9,2 VA
• Wymiary i zabudowa: wysokość 83 mm, głębokość wbudowania 60 mm, szerokość 35,75 mm; liczba modułów: 2
• Stopień ochrony i izolacja: IP20, klasa ochrony II
• Suwak do obsługi manualnej: brak (załączanie przez napięcie sterujące)
• Temperatura magazynowania: od -40 °C do +80 °C
• Możliwość dodatkowego wyposażenia: tak (szczegóły w dokumentacji producenta)

Zastosowanie produktu

• Sterowanie grupami oświetlenia w instalacjach mieszkaniowych i komercyjnych (świetlówki, lampy żarowe)
• Załączanie obwodów grzewczych i wentylacyjnych o natężeniu do 25 A
• Montaż w rozdzielnicach modułowych jako element automatyki budynkowej i sterowania centralnego
• Zastosowanie tam, gdzie wymagane jest sterowanie napięciem sterującym 24 V AC i separacja obwodów zasilających do 400 V

FAQ – Najczęściej zadawane pytania i odpowiedzi

1. Czy stycznik ESD425 można doposażyć w akcesoria pomocnicze?
   Tak — karta katalogowa wskazuje możliwość dodatkowego wyposażenia. Dostępność konkretnych akcesoriów (np. styki pomocnicze) i ich numery katalogowe należy potwierdzić w dokumentacji producenta lub u autoryzowanego dystrybutora.
2. Czy ESD425 można montować w miejscach narażonych na wilgoć?
   Nie — stycznik ma stopień ochrony IP20 i powinien być montowany w suchych, osłoniętych rozdzielnicach. Do środowisk wilgotnych wymagane są urządzenia o wyższym stopniu ochrony.
