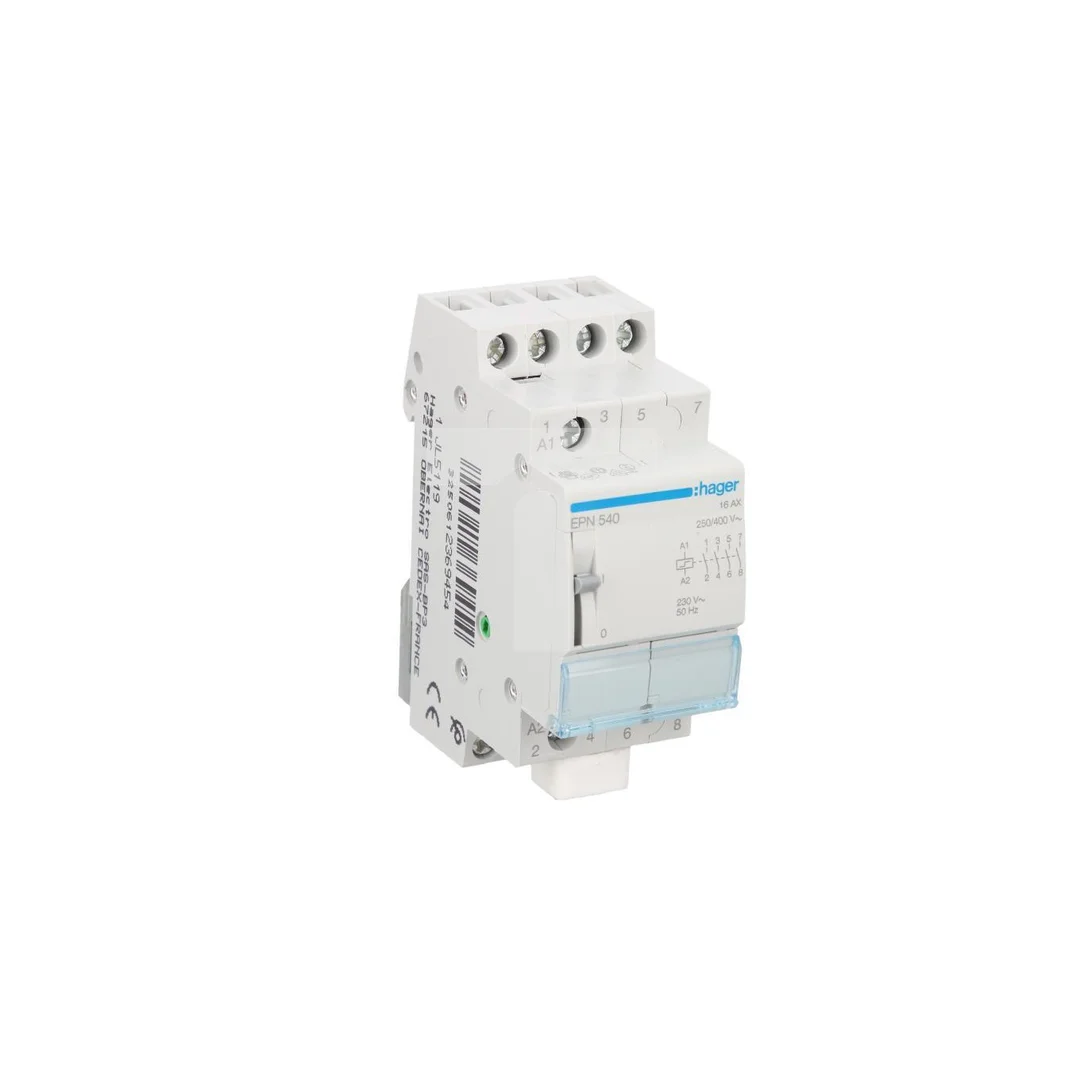

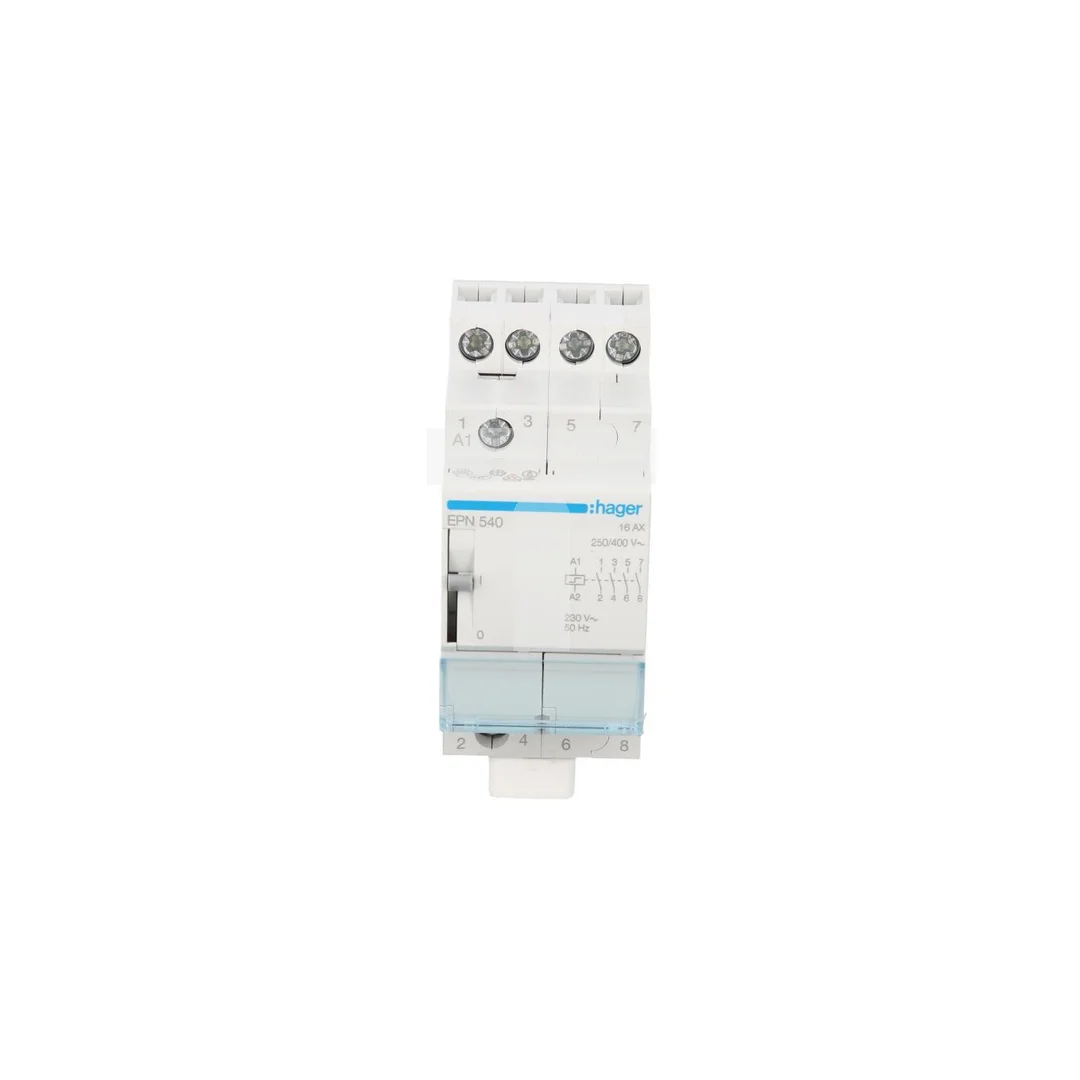

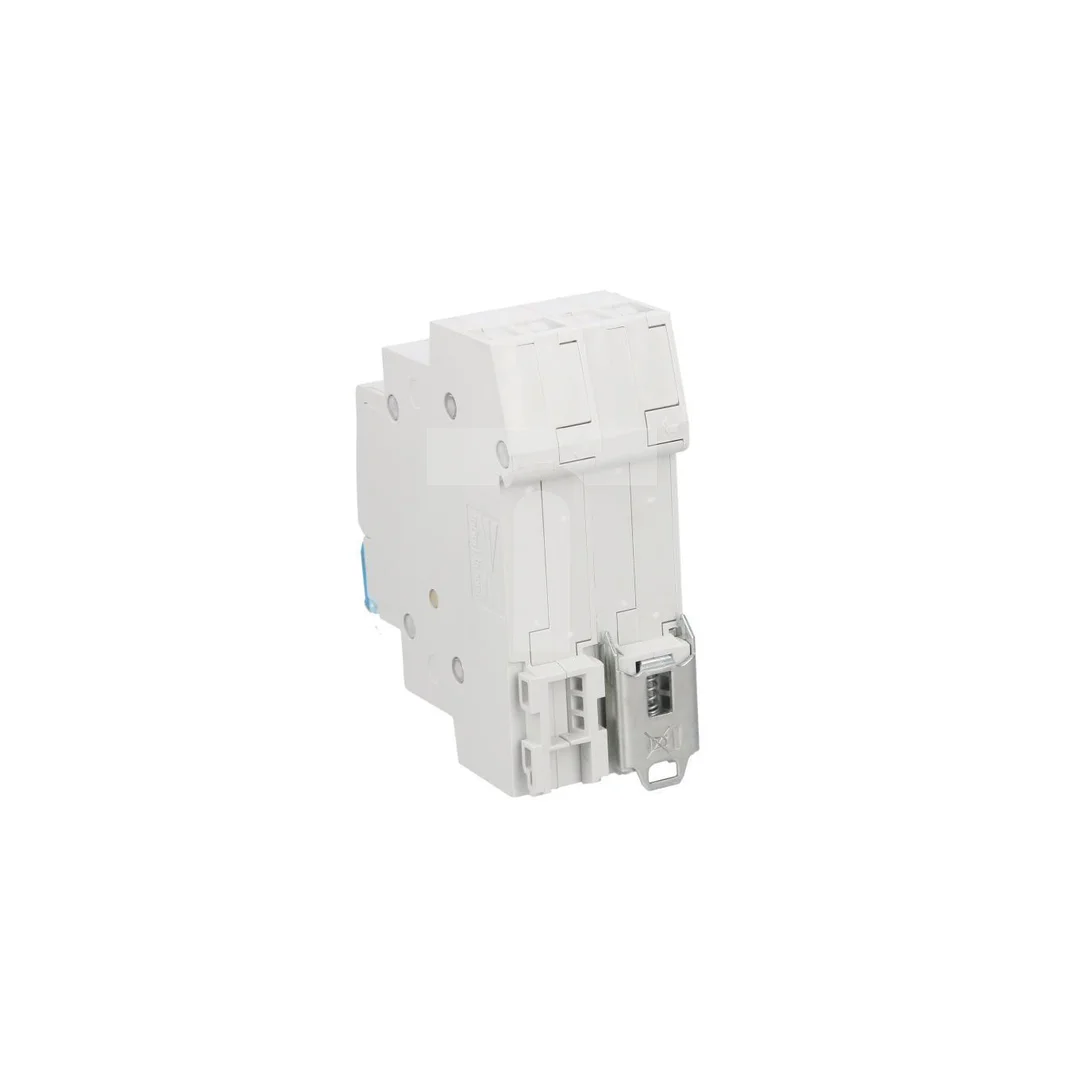

Przekaźnik impulsowy 16A 230V 4Z EPN540
Przekaźnik bistabilny EPN540 to modułowy przekaźnik impulsowy 4 zwierny (4 NO) o znamionowym prądzie przełączania 16 A, przeznaczony do montażu na szynie DIN i sterowania centralnego w instalacjach automatyki budynkowej.
Cechy techniczne
- Typ: przekaźnik bistabilny, 4 styki zwierne (4 NO).
- Znamionowy prąd załączania: 16 A.
- Napięcie sterowania: 230 V AC (50/60 Hz) oraz 110 V DC (warianty).
- Napięcie znamionowe styków: 250/400 V; maksymalna moc obciążenia 55 VA; prąd jałowy cewki 6 mA.
- Trwałość: elektryczna 150 000 cykli; mechaniczna 500 000 cykli.
- Wymiary: głębokość 63 mm, wysokość 83 mm, szerokość 35 mm (zajmuje 2 moduły).
- Montaż: szyna DIN; moment dokręcania styków przy montażu 1,6 Nm.
- Podłączenie przewodów: akceptuje przewód sztywny i elastyczny; możliwość obsługi ręcznej.
- Stopień ochrony: IP20; zakres temperatur pracy i magazynowania: -40 do 80 °C.
- Rodzaj napięcia zasilającego: AC.
Zastosowanie produktu
- Centralne sterowanie oświetleniem w budynkach mieszkalnych i użyteczności publicznej.
- Automatyka budynkowa: sterowanie obwodami załącz/wyłącz z centrali sterującej.
- Instalacje modułowe na szynie DIN w rozdzielnicach i skrzynkach instalacyjnych.
- Aplikacje wymagające utrzymania stanu przekaźnika bez ciągłego zasilania cewki (przekaźnik bistabilny).
FAQ – Najczęściej zadawane pytania i odpowiedzi
- Czy przekaźnik EPN540 utrzymuje ostatni stan po odłączeniu napięcia sterującego?
Tak. Jako przekaźnik bistabilny EPN540 zachowuje ostatni stan styków po zaniku napięcia sterującego — do zmiany stanu wymagany jest kolejny impuls sterujący zgodny z wersją (230 V AC lub 110 V DC).
