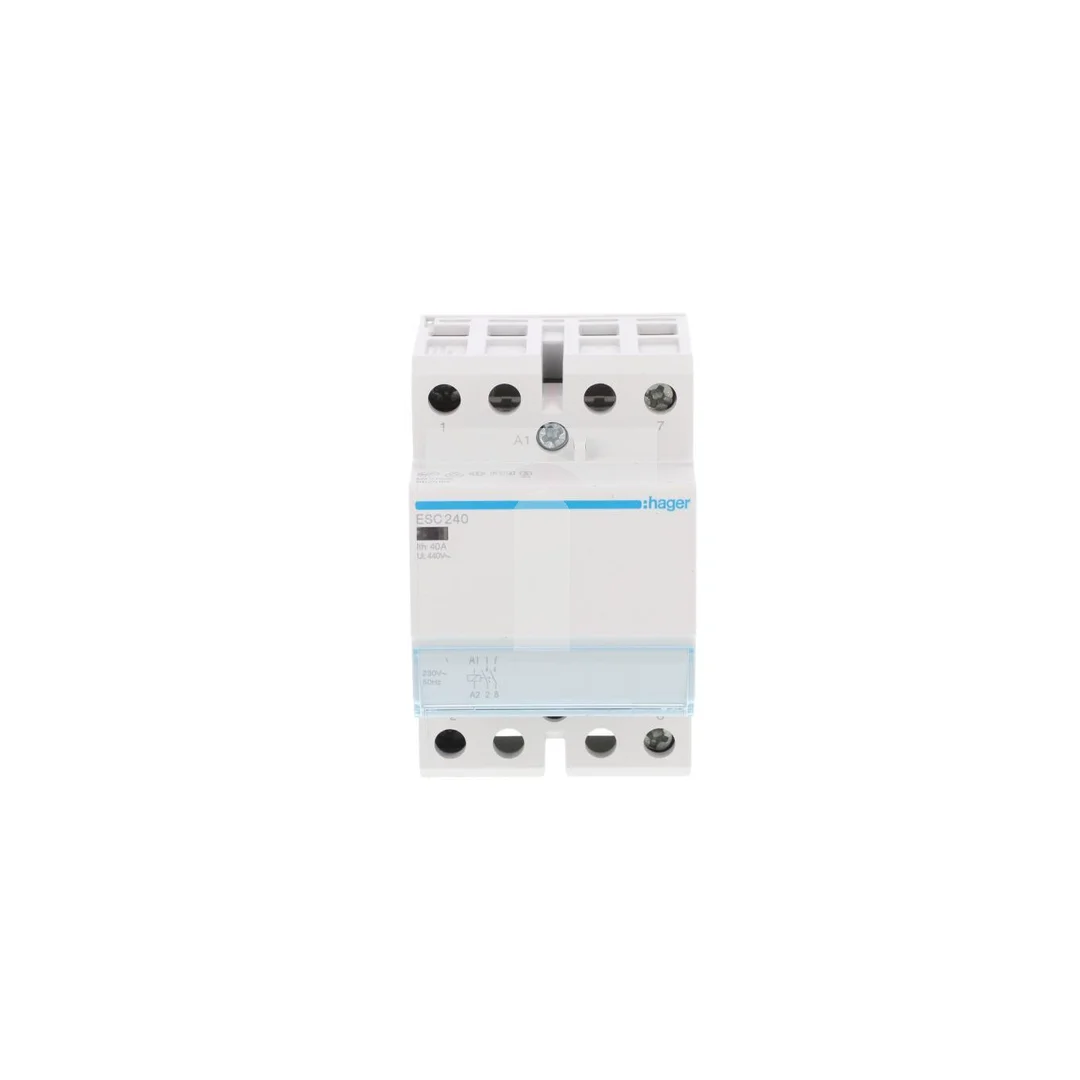

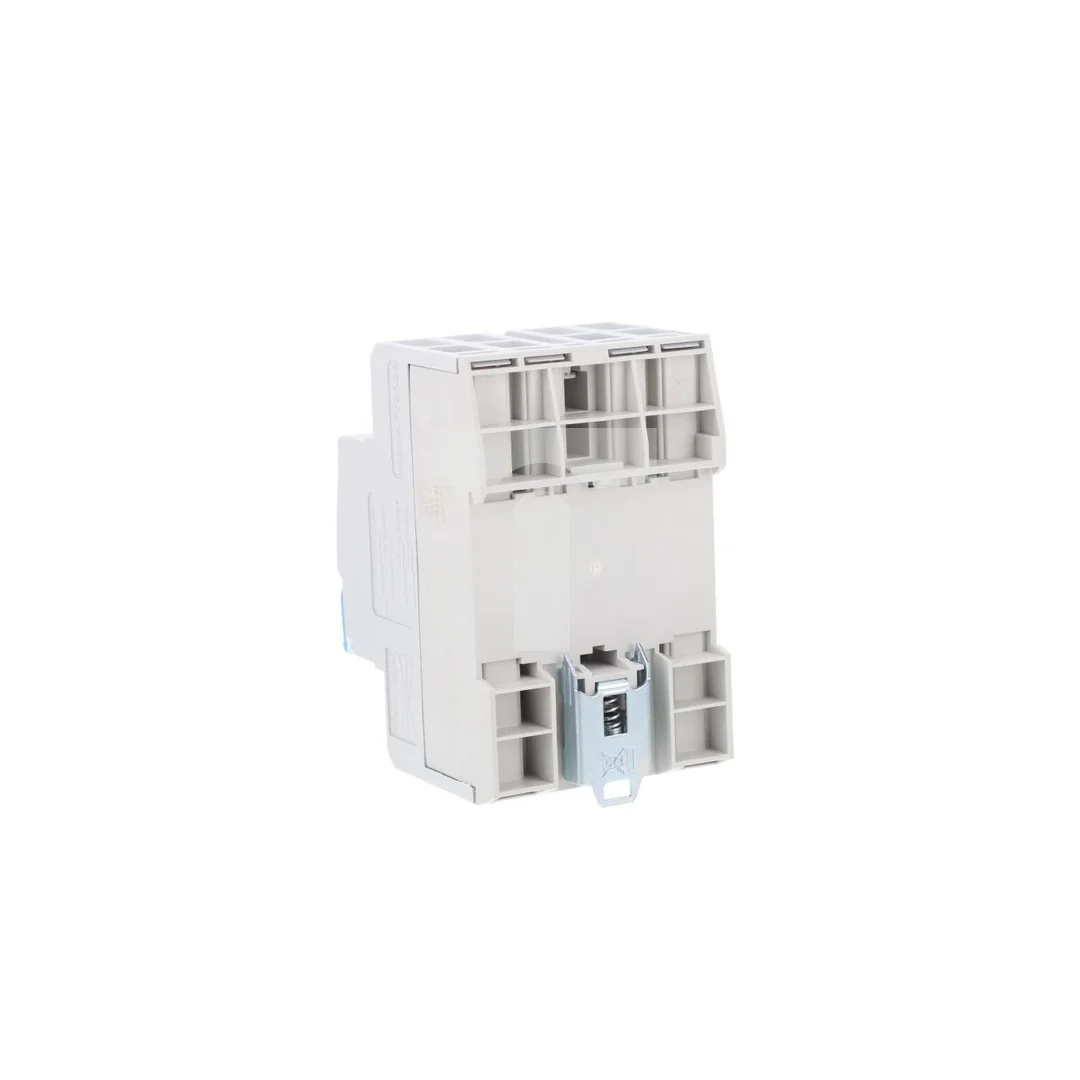

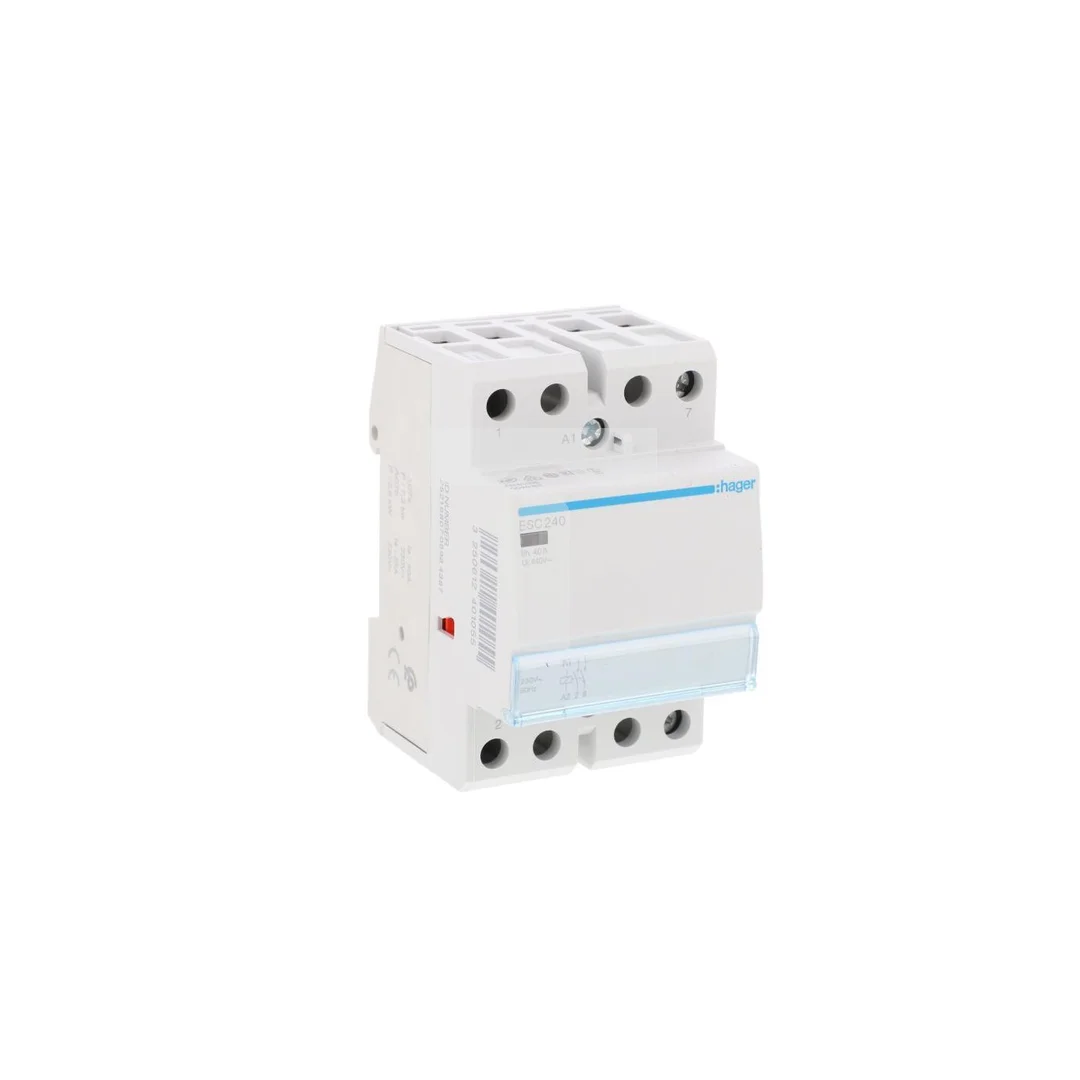

Stycznik modułowy 40A 2Z 0R 230V AC ESC240

Stycznik modułowy 40A 2Z 0R 230V AC ESC240

Stycznik modułowy ESC240 przeznaczony do sterowania obwodami instalacji elektrycznych i oświetleniowych; cewka sterująca 230 V AC, konfiguracja styków 2Z (2 styków zwiernych), znamionowy prąd pracy 40 A w kategorii użytkowania AC-7a/b. Konstrukcja przeznaczona do montażu w rozdzielnicach modułowych (szerokość odpowiada 3 modułom).

Cechy techniczne

• Liczba styków: 2 styków zwiernych (2 NO), brak styków rozwiernych.
• Znamionowy prąd pracy: 40 A (kategoria użytkowania AC-7a/b).
• Napięcie cewki/sterowania: 230 V AC; napięcie pracy obwodu łączeniowego: 400 V AC; napięcie izolacji: 440 V.
• Częstotliwość pracy: 50 Hz.
• Czasy reakcji: zamykanie ≈ 25 ms, otwieranie ≈ 20 ms.
• Wytrzymałość: elektryczna ≈ 30 000 cykli, mechaniczna ≈ 1 000 000 cykli.
• Wymiary montażowe: głębokość wbudowania 60 mm; wysokość 85 mm; szerokość 54 mm; zajmuje 3 moduły.
• Stopień ochrony: IP20; klasa ochronności II.
• Zakres temperaturowy pracy: od -40 °C do +80 °C.
• Rodzaj napięcia: AC zarówno dla cewki, jak i zasilania łączeniowego.
• Suwak do obsługi manualnej: brak (Suwak do obsługi manualnej: Nie).
• Możliwość dodatkowego wyposażenia: tak (opcjonalne akcesoria zgodne z ofertą producenta).
• Stycznik przystosowany do obciążeń oświetleniowych: parametry styków dopuszczają lampy fluorescencyjne i żarowe.

Zastosowanie produktu

• Sterowanie obwodami oświetleniowymi w instalacjach budynkowych (lampy fluorescencyjne i żarowe).
• Sterowanie obciążeniami rezystancyjnymi i indukcyjnymi w instalacjach modułowych.
• Integracja w rozdzielnicach modułowych do realizacji funkcji automatyki i zdalnego załączania obwodów.
• Stosowanie tam, gdzie wymagana jest wysoka liczba cykli mechanicznych i elektrycznych oraz montaż na ograniczonej szerokości (3 moduły).
