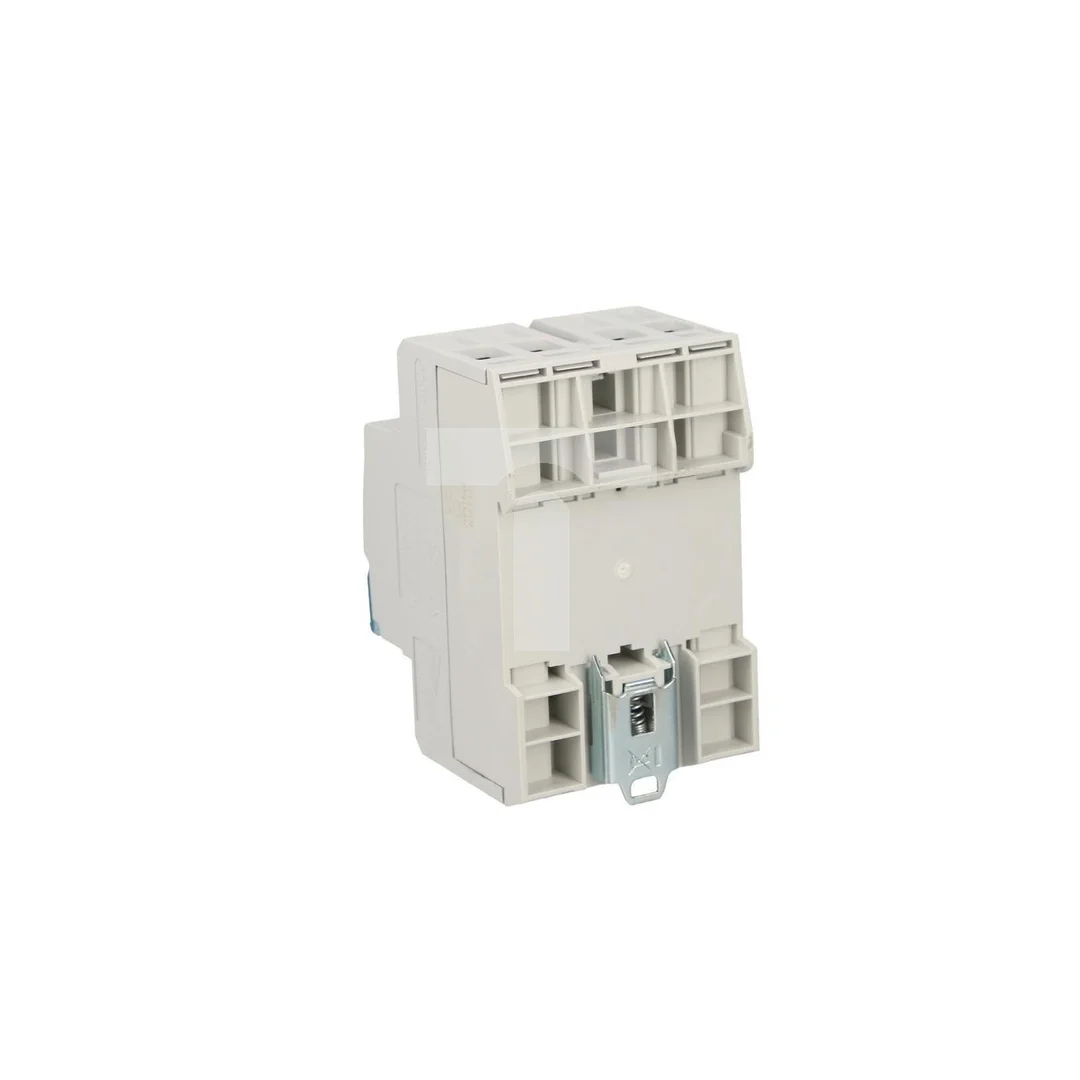

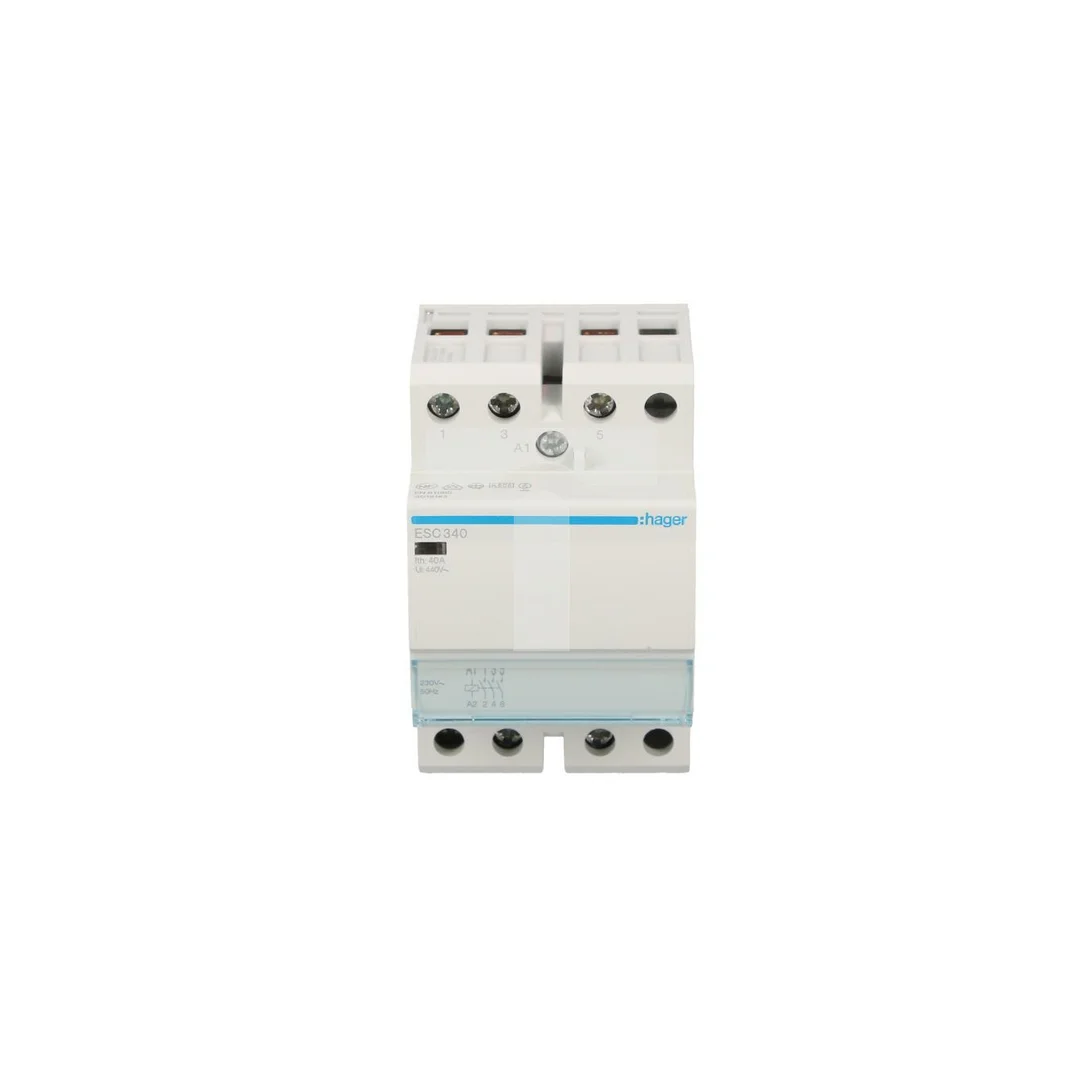

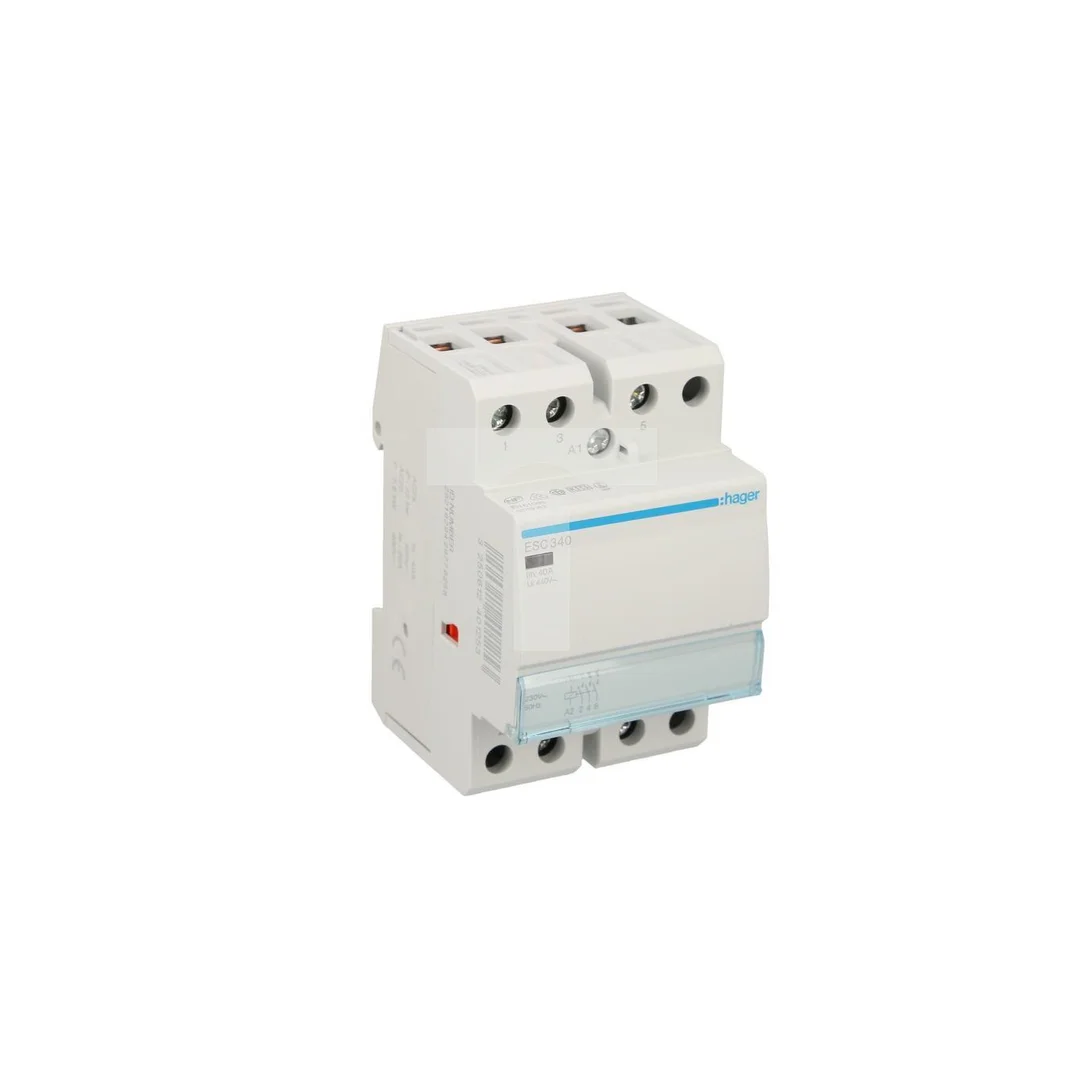

Stycznik modułowy 40A 3Z 0R 230V AC ESC340

Stycznik modułowy 40A 3Z 0R 230V AC ESC340

Stycznik modułowy ESC340 to trzybiegundowy stycznik przeznaczony do zdalnego sterowania obwodami zasilającymi o znamionowym napięciu sterowania 230 V AC. Znajduje zastosowanie w instalacjach oświetleniowych i obwodach ogólnego przełączania w rozdzielnicach modułowych.

Cechy techniczne

• Liczba styków: 3 styki zwierne (3NO), 0 styków rozwiernych.
• Znamionowe napięcie sterowania (wzbudzenia): 230 V AC; rodzaj napięcia sterowania: AC.
• Znamionowe napięcie pracy: od 230 V do 400 V; częstotliwość znamionowa: 50 Hz.
• Znamionowy prąd pracy: 40 A (kategoria użytkowania AC-7a/b — kategoria A: 40 A; kategoria B: 25 A).
• Czasy przełączania: zamknięcie 25 ms, otwarcie 20 ms.
• Pobór mocy cewki: maks. 60 W.
• Trwałość: 30 000 cykli elektrycznych, 1 000 000 cykli mechanicznych.
• Wymiary: wysokość 85 mm, szerokość 54 mm, głębokość produktu 60 mm; głębokość wbudowania 58 mm; liczba modułów: 3.
• Stopień ochrony: IP20; klasa ochronności: II; zakres temperatury przechowywania: -40 do 80 °C.
• Możliwość dodatkowego wyposażenia: tak — dostępne akcesoria m.in. styk pomocniczy i pokrywy do plombowania.
• Uwagi instalacyjne: karta katalogowa wskazuje wymagane momenty dokręcania przy podłączaniu przewodów (stosować wartości z dokumentacji producenta).

Zastosowanie produktu

• Sterowanie obwodami oświetleniowymi — żarowymi i fluorescencyjnymi, w instalacjach modułowych.
• Przełączanie obciążeń ogólnych w rozdzielnicach i szafach automatyki, gdzie wymagane są trzy styki zwierne i znamionowy prąd do 40 A dla aplikacji typu AC-7.
• Dopuszczalne stosowanie w układach wymagających długiej żywotności mechanicznej przy ograniczonej intensywności cykli elektrycznych (parametry cykli zgodnie z kartą katalogową).
