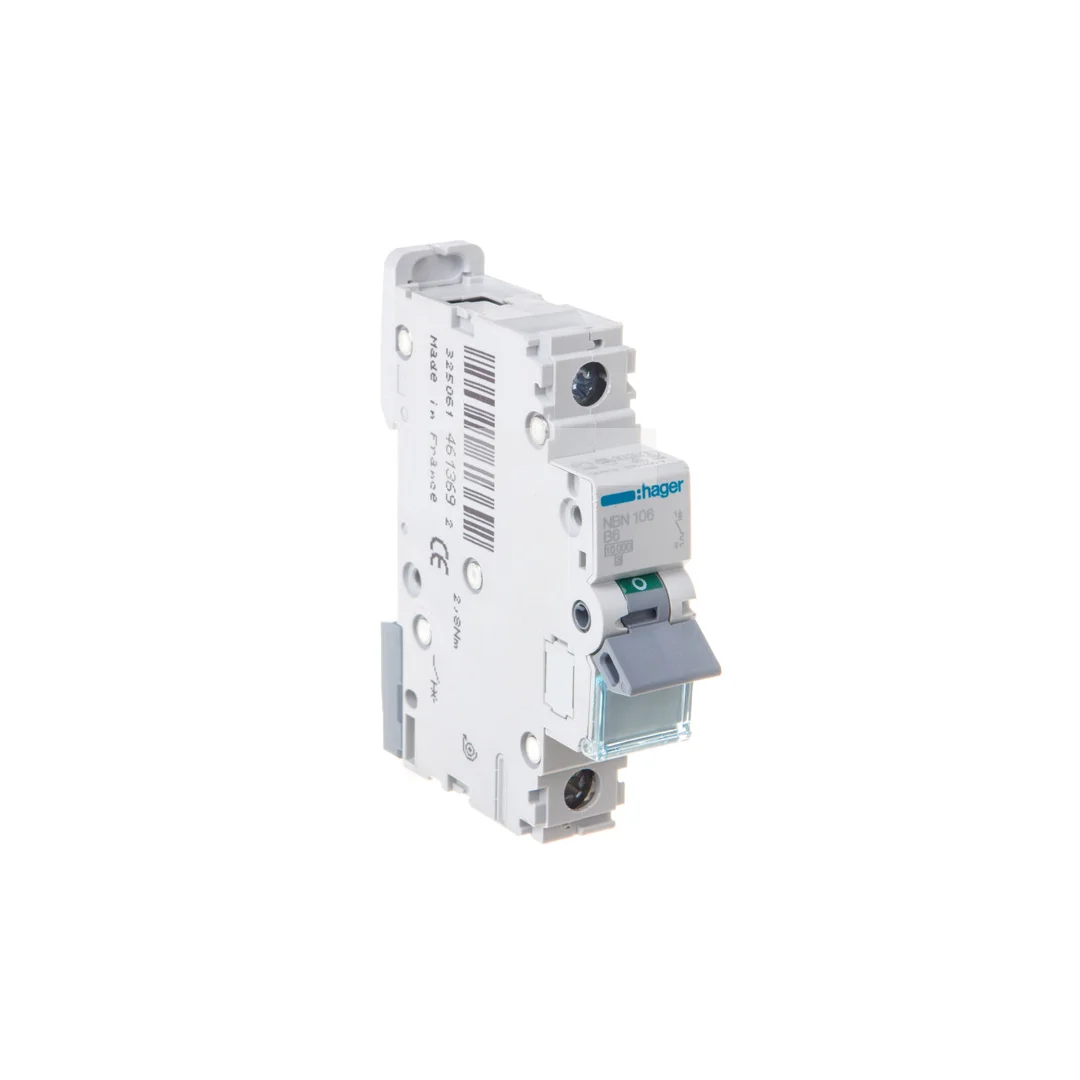

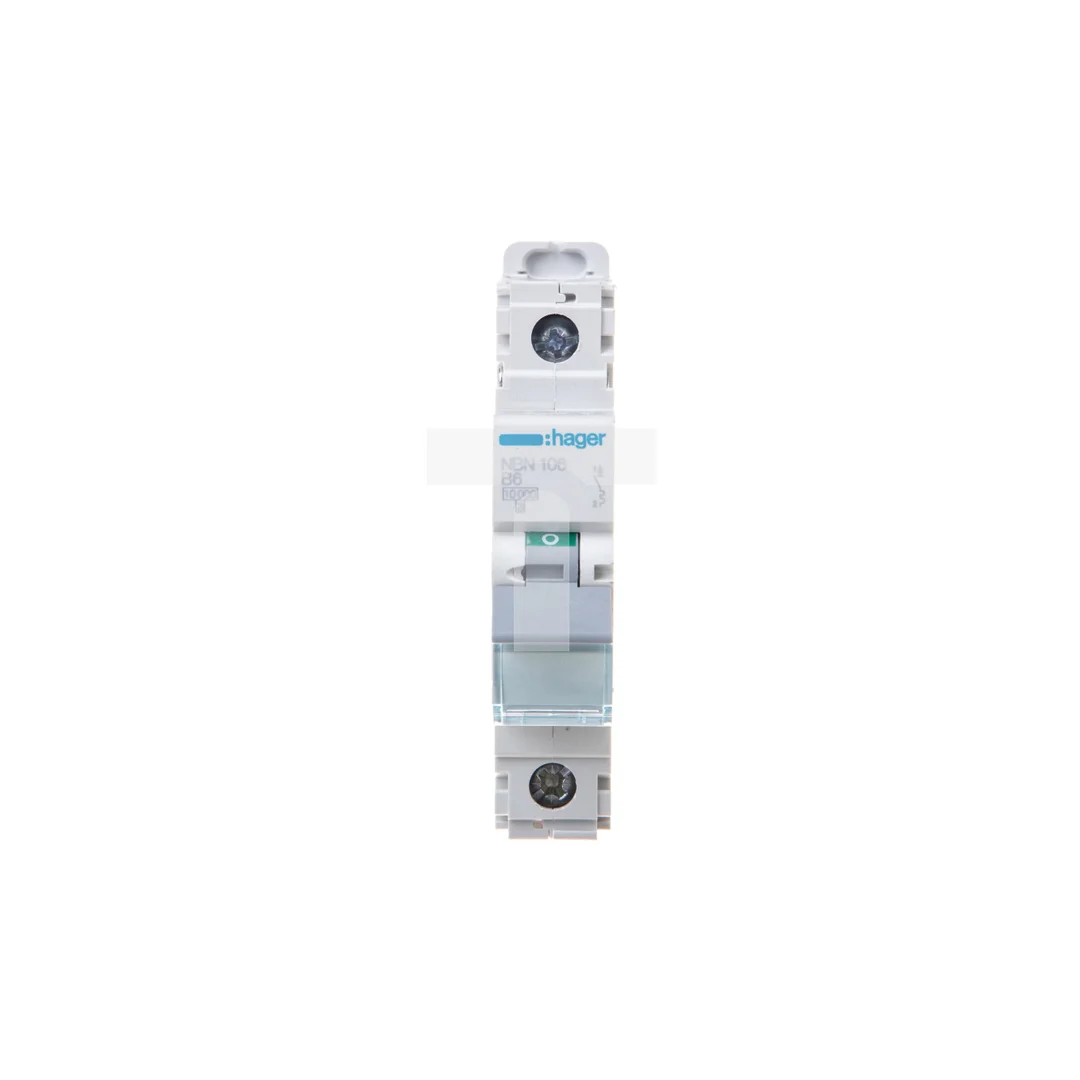

Wyłącznik nadprądowy 1P B 6A 10kA AC NBN106

Wyłącznik nadprądowy 1P B 6A 10kA AC NBN106

Wyłącznik nadprądowy NBN106 to jednoprzewodowy (1P) MCB z charakterystyką B, przeznaczony do ochrony obwodów przed przeciążeniem i zwarciem w instalacjach jednofazowych. Urządzenie montuje się na szynie DIN i stosuje w rozdzielnicach mieszkaniowych, komercyjnych oraz instalacjach pomocniczych.

Cechy techniczne

• Typ: jednopolowy (1P), charakterystyka B
• Prąd znamionowy: 6 A
• Napięcie znamionowe: 230/400 V AC, częstotliwość 50 Hz
• Zdolność wyłączania: Icn = 10 kA; maksymalna zdolność graniczna Icu = 15 kA
• Montaż: na szynie DIN
• Straty mocy: maks. 3 W przy prądzie znamionowym
• Wymiary: szer. 17,5 mm (1 moduł), wys. 83 mm, gł. 70 mm
• Stopień ochrony: IP20
• Temperatura pracy: -25 °C do 80 °C
• Zgodność z normami: EN 60898-1 oraz IEC 60947-2

Zastosowanie produktu

• Ochrona obwodów oświetleniowych i gniazd w instalacjach jednofazowych
• Stosowanie w rozdzielnicach mieszkaniowych i obiektach komercyjnych
• Zabezpieczanie obwodów pomocniczych i kontrolnych w instalacjach niskiego napięcia
• Ochrona obciążeń rezystancyjnych oraz obwodów o niewielkich prądach rozruchowych

FAQ – Najczęściej zadawane pytania i odpowiedzi

1. Co oznaczają wartości 10 kA (Icn) i 15 kA (Icu) dla NBN106?
   Icn = 10 kA to znamionowa zdolność wyłączania przy normalnych warunkach eksploatacji; Icu = 15 kA to graniczna (maksymalnie testowana) zdolność zwarciowa. Przy projektowaniu instalacji należy upewnić się, że prognozowany prąd zwarciowy obwodu nie przekracza Icu.
2. Jak temperatura wpływa na prąd znamionowy wyłącznika NBN106?
   Prąd 6 A odnosi się do warunków odniesienia; karta katalogowa wskazuje zmiany prądu znamionowego przy innych temperaturach. Przy długotrwałej pracy w podwyższonej temperaturze należy stosować współczynniki korekcyjne zgodne z dokumentacją producenta.
