Opis

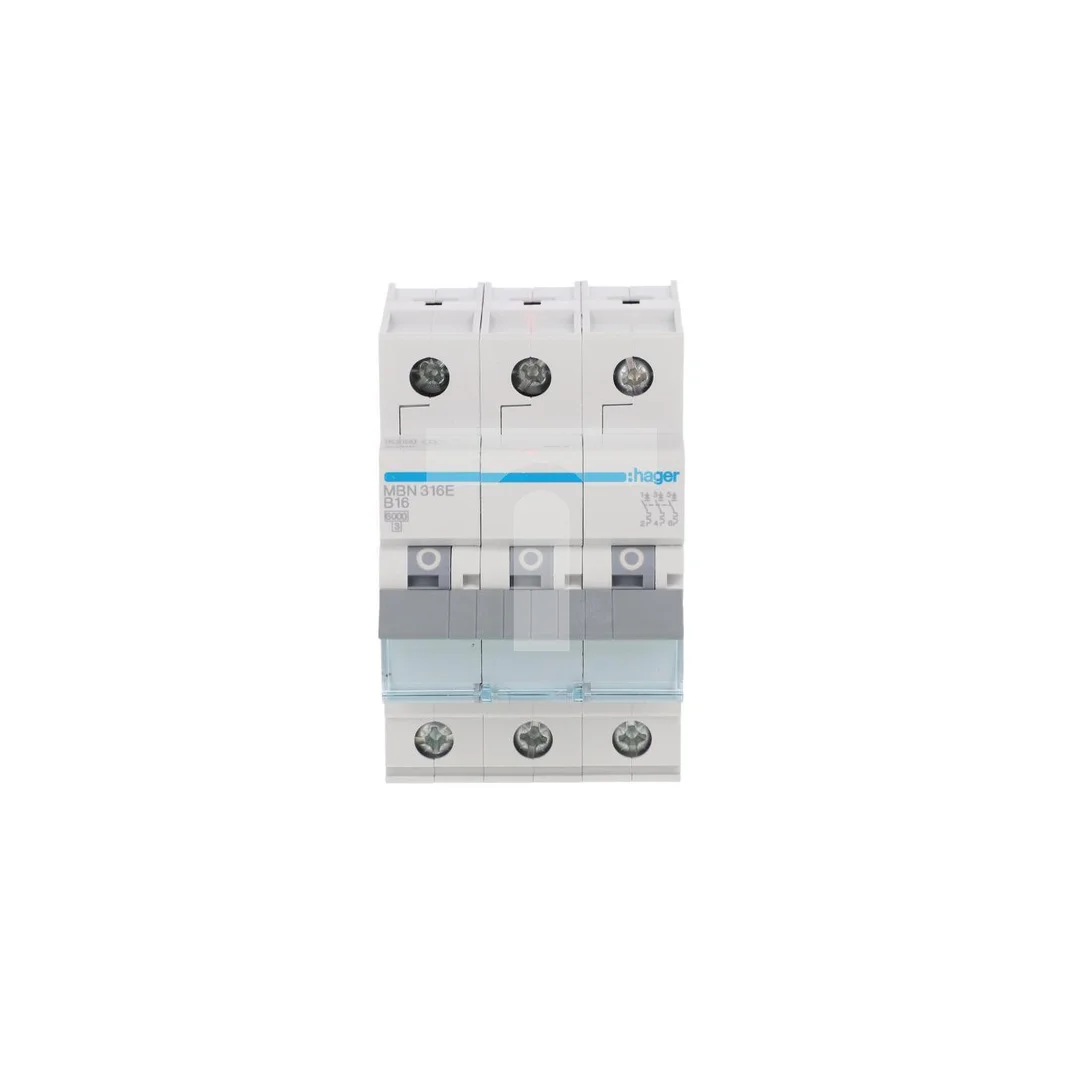

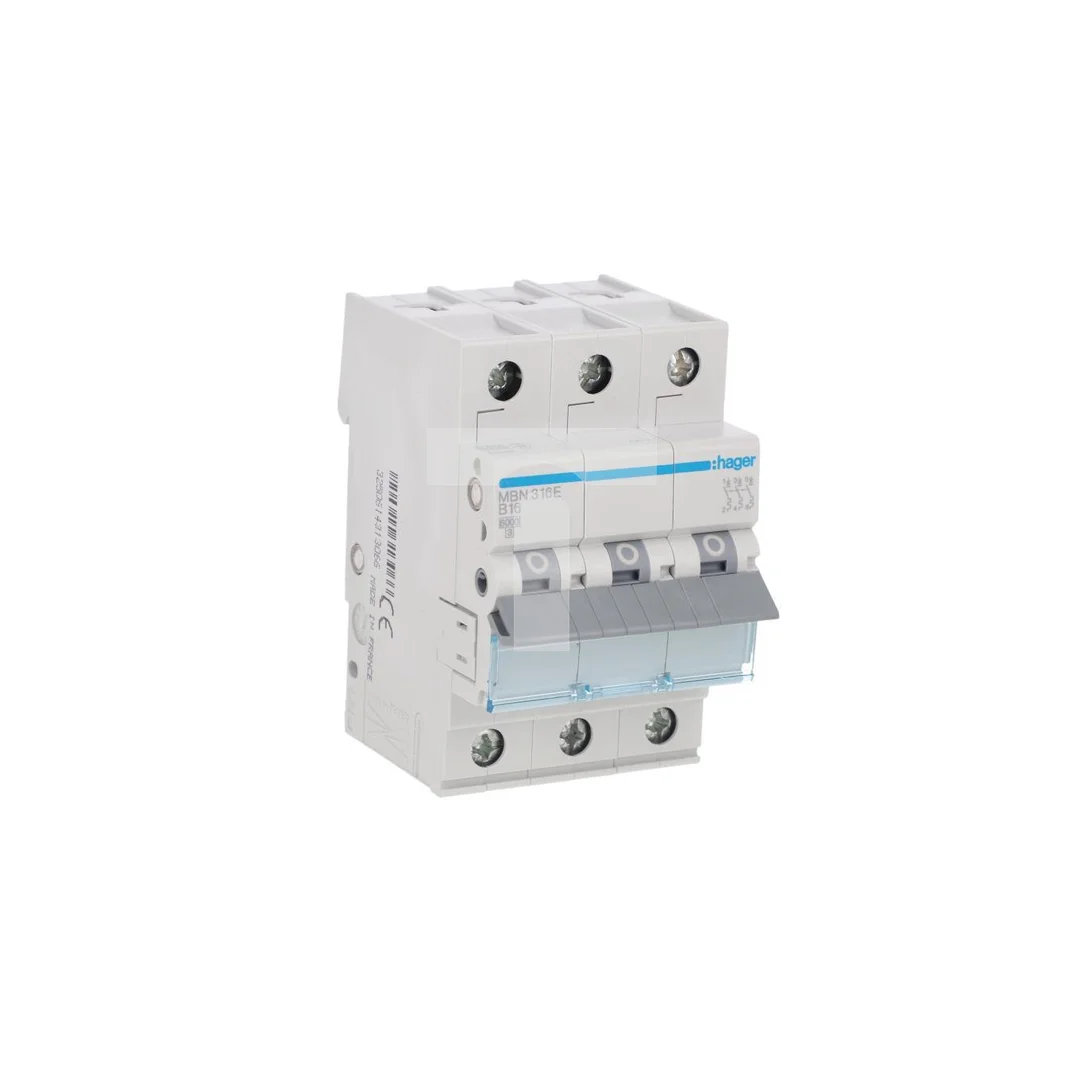

Wyłącznik nadprądowy 3P B 16A 6kA AC MBN316E
Wyłącznik nadprądowy MBN316E to 3-biegunowy aparat typu B o prądzie znamionowym 16 A, przeznaczony do zabezpieczania obwodów trójfazowych przed przeciążeniem i zwarciem w instalacjach niskiego napięcia (230/400 V AC). Stosowany tam, gdzie wymagane jest szybkie zadziałanie przy niewielkich prądach zwarciowych i ochrona obwodów dystrybucyjnych.
Cechy techniczne
- Rodzaj: wyłącznik nadprądowy (MCB), 3 bieguny, charakterystyka B
- Prąd znamionowy In: 16 A
- Napięcie znamionowe: 230/400 V AC, częstotliwość 50/60 Hz
- Zdolność zwarciowa Icn: 6 kA (6000 A)
- Straty mocy: 6,33 W przy prądzie znamionowym
- Współczynniki korekcyjne prądu i wartości zadziałania zależne od temperatury otoczenia (przykładowo efektywny prąd użytkowy w zakresie od około 17,3 A przy 20 °C do 10,9 A przy 70 °C)
- Wytrzymałość elektryczna: 4000 cykli; wytrzymałość mechaniczna: 20000 cykli
- Montaż / wymiary: głębokość 70 mm, wysokość 83 mm, szerokość 52,5 mm
- Przyłącza przewodów: przewody sztywne do 25 mm², przewody elastyczne do 16 mm²; moment dokręcania styków 2,8 Nm
- Stopień ochrony: IP20; temperatura przechowywania: -25 do 80 °C
Zastosowanie produktu
- Zabezpieczanie obwodów trójfazowych w rozdzielnicach instalacji budynkowych i lekkich instalacjach przemysłowych
- Ochrona obwodów o niewielkich prądach rozruchu — obwody oświetleniowe, gniazdka i wyposażenie ogólnego przeznaczenia
- Wbudowanie jako element sekcji dystrybucyjnej w układach niskiego napięcia z wymaganiem Icn = 6 kA
- Stosowanie tam, gdzie wymagane są określone warunki montażowe i przyłączeniowe: przewody do 25 mm² (sztywne) oraz moment dokręcania 2,8 Nm
