Opis

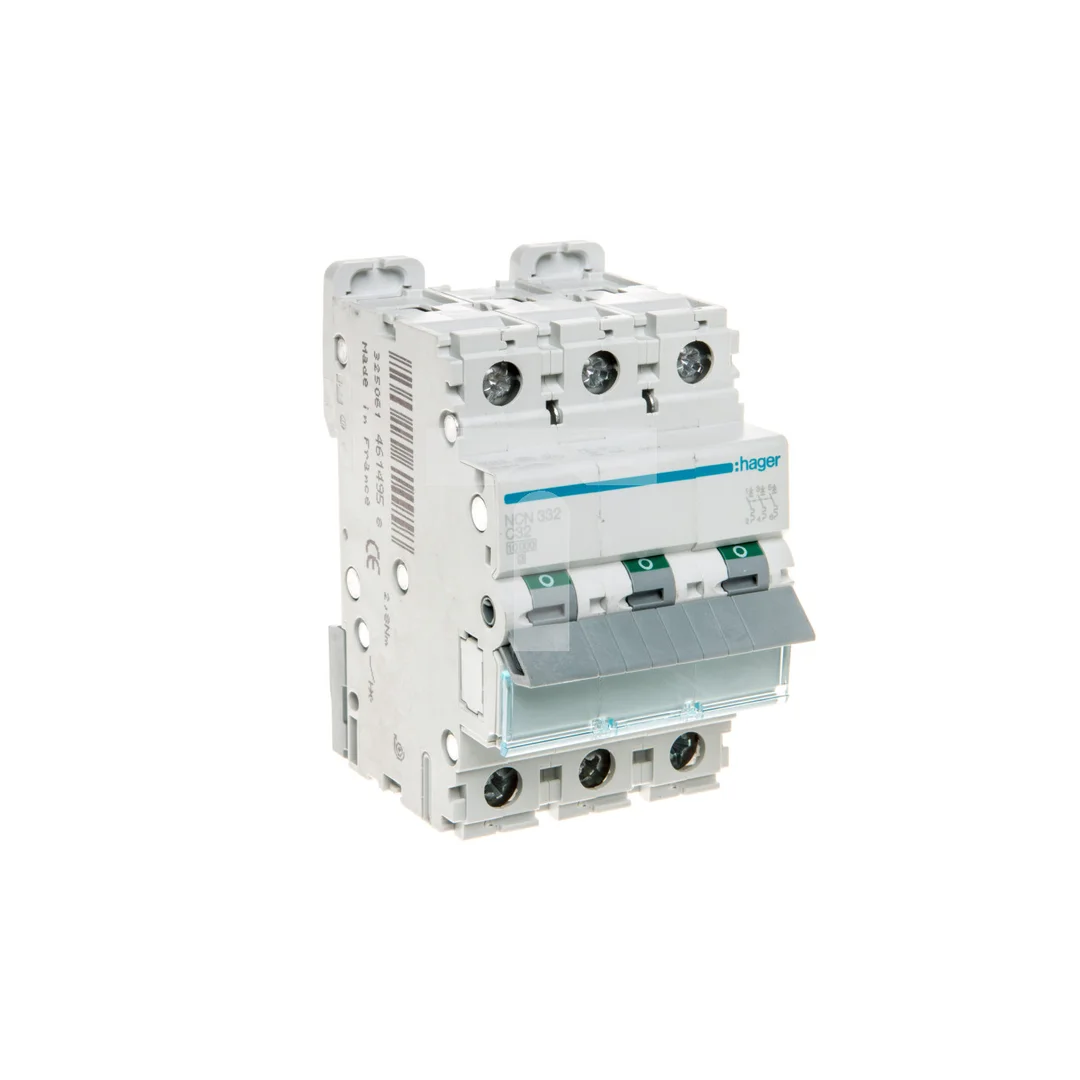

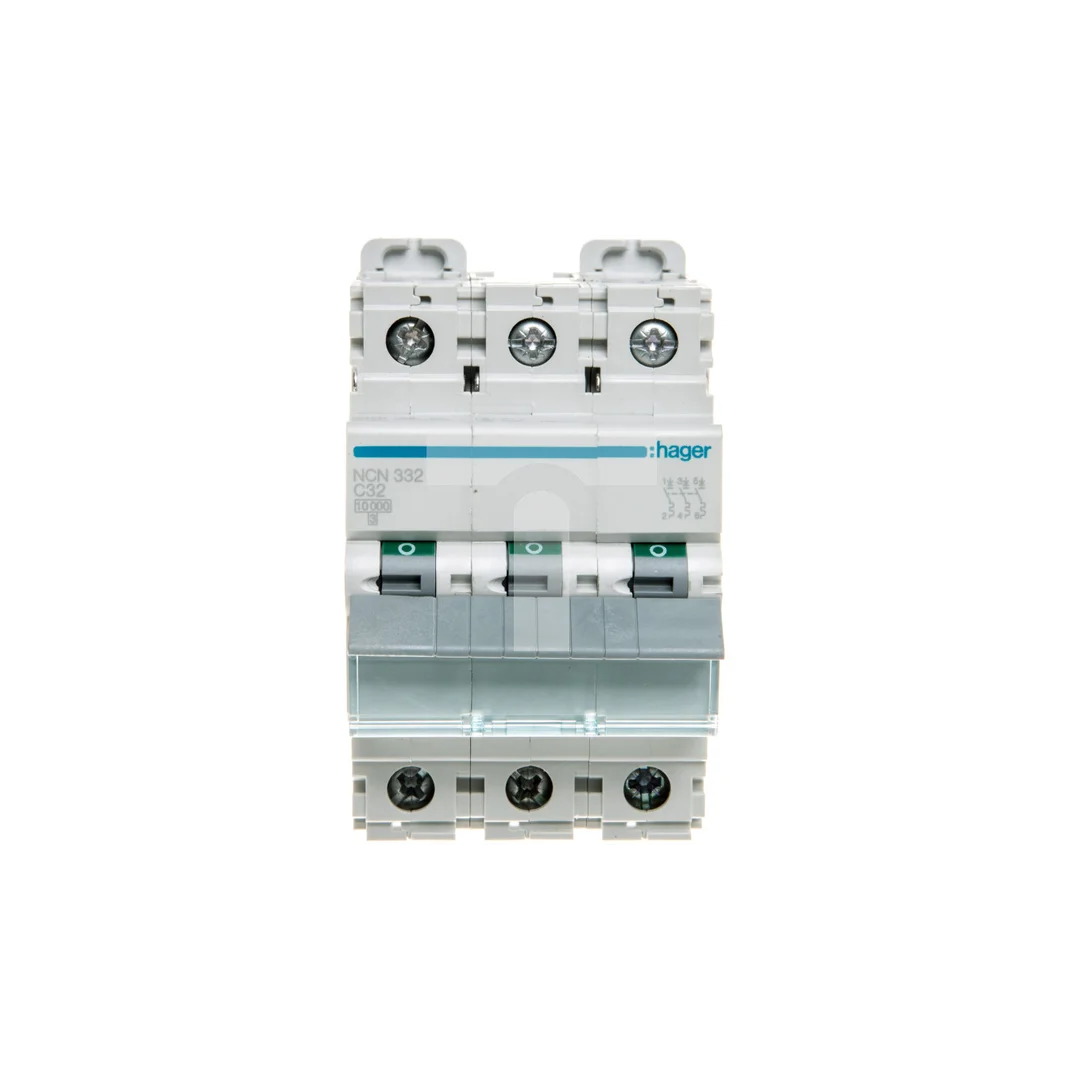

Wyłącznik nadprądowy 3P C 32A 10kA AC NCN332
Wyłącznik nadprądowy NCN332 to trzypołówkowy aparat modułowy z charakterystyką C, zaprojektowany do ochrony obwodów trójfazowych przed przeciążeniami i zwarciami w instalacjach niskiego napięcia.
Cechy techniczne
- Prąd znamionowy In: 32 A
- Liczba biegunów: 3P (trzypołówkowy)
- Charakterystyka wyzwalania: C (typ C)
- Zdolność łączeniowa znamionowa Icn: 10 kA (AC)
- Wytrzymałość zwarciowa Icu: 15 kA
- Znamionowe napięcie pracy: 400 V; znamionowe napięcie łączeniowe: 415 V; maksymalne napięcie pracy do 440 V
- Częstotliwość znamionowa: 50 Hz
- Stopień ochrony: IP20
- Wytrzymałość elektryczna: 4000 cykli; wytrzymałość mechaniczna: 20000 cykli
- Montaż modułowy na szynie DIN; przewidziana możliwość montażu podtynkowego i demontażu aparatów modułowych
- Karta katalogowa zawiera dane o stratach mocy oraz współczynnikach korekcyjnych przy różnych temperaturach pracy
- Zastosowanie materiałów i konstrukcja zgodne z wymaganiami norm dla wyłączników nadprądowych (dotyczących charakterystyk i trwałości)
Zastosowanie produktu
- Ochrona obwodów rozdzielczych trójfazowych w budynkach mieszkalnych, komercyjnych i lekkich aplikacjach przemysłowych
- Zabezpieczenie przewodów przed przeciążeniami i zwarciami w rozdzielnicach modułowych
- Stosowanie jako ochrona gałęzi z umiarkowanymi prądami rozruchowymi (np. oświetlenie, obwody gniazdowe, obciążenia rezystancyjne i mieszane)
- W rozdzielnicach instalacji elektrycznych o częstotliwości 50 Hz przy napięciach sieciowych do 400–415 V
FAQ – Najczęściej zadawane pytania i odpowiedzi
- Co oznacza charakterystyka C w wyłączniku nadprądowym NCN332?
Charakterystyka C oznacza, że wyzwalnik impulsywny następuje przy prądach udarowych typowo 5–10×In; jest przeznaczona do ochrony obwodów z umiarkowanymi prądami rozruchowymi. - Czy wyłącznik NCN332 nadaje się do zabezpieczenia silników elektrycznych?
Wyłącznik z charakterystyką C może być stosowany przy małych silnikach i obciążeniach o umiarkowanym prądzie rozruchowym; dla silników generujących bardzo wysoki prąd rozruchowy zalecane są charakterystyki D lub dedykowane zabezpieczenia silnikowe.
