Opis
Wyłącznik nadprądowy 3P D 32A 10kA AC NDN332

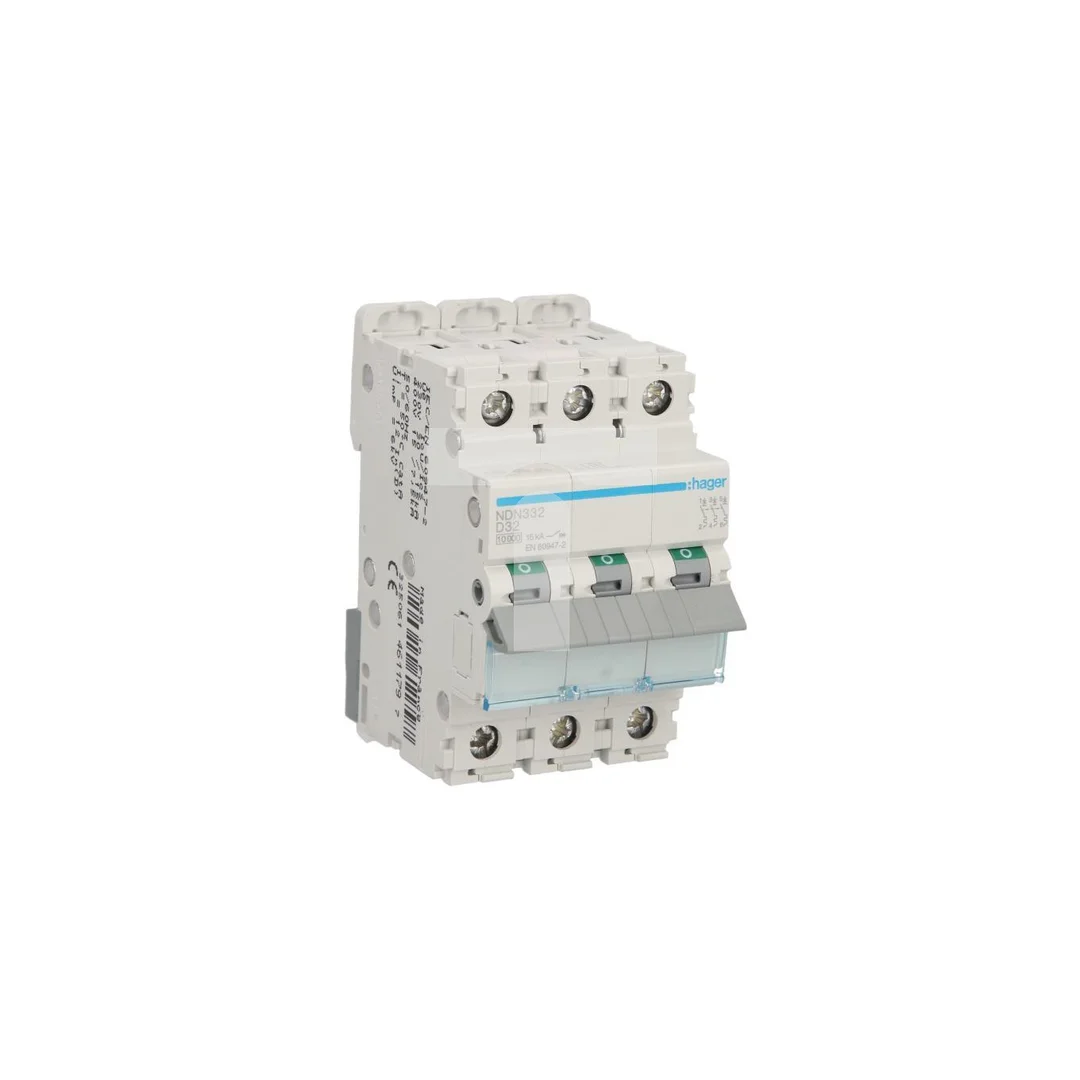

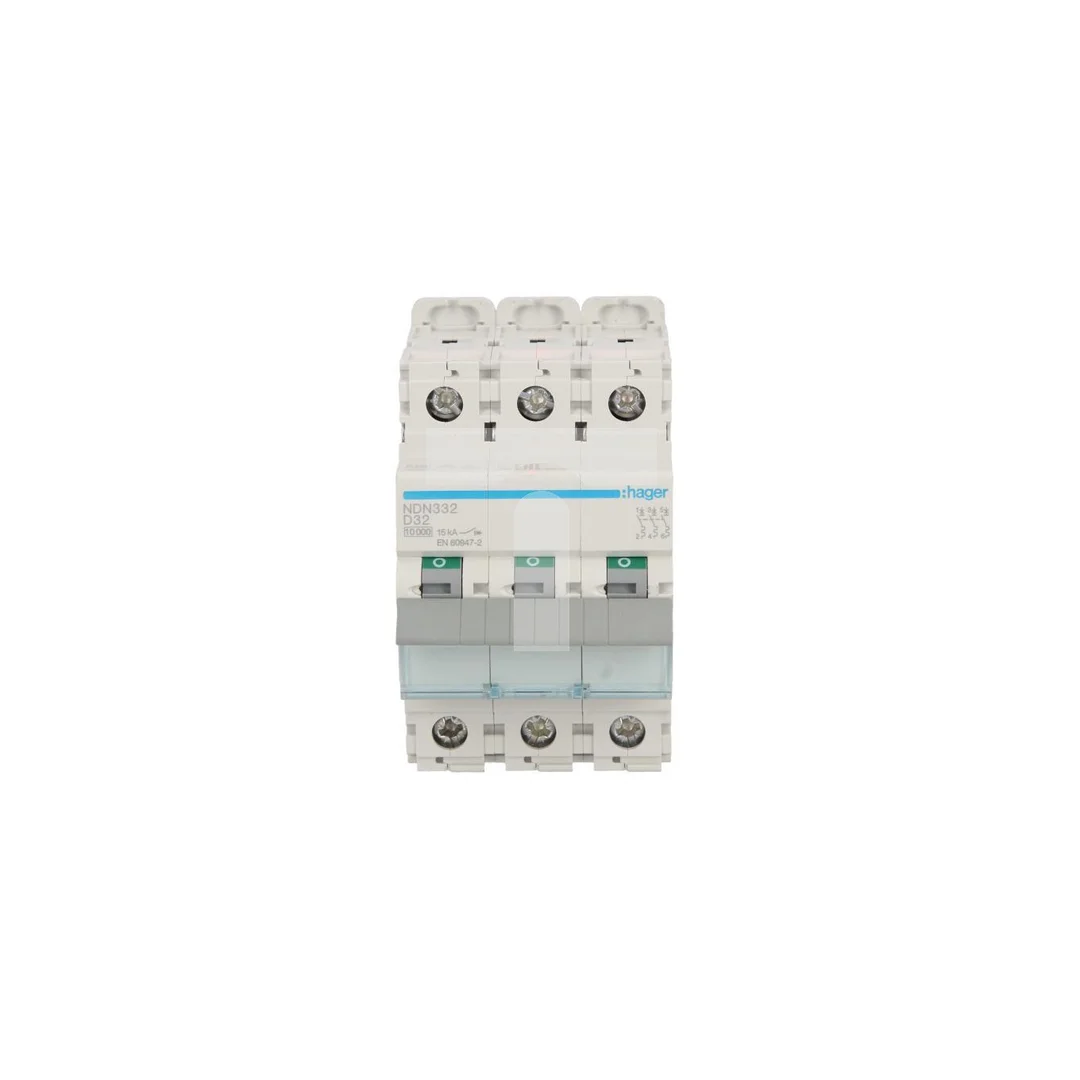

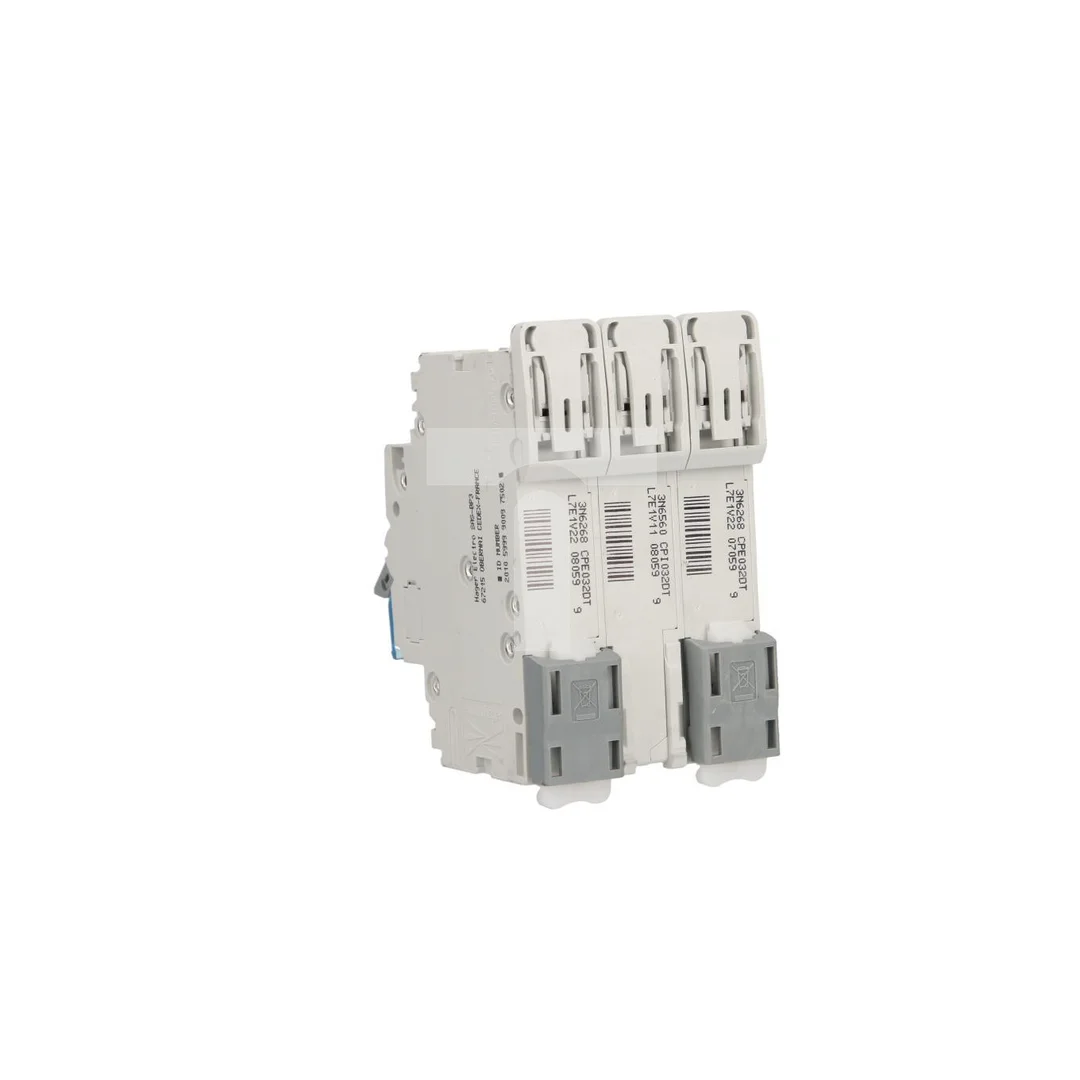

Wyłącznik nadprądowy NDN332 to trójpolowy modułowy MCB o charakterystyce D przeznaczony do ochrony obwodów trójfazowych w instalacjach przemysłowych i komercyjnych; zapewnia selektywne wyłączanie przy dużych prądach rozruchowych.
Cechy techniczne
- Liczba biegunów: 3; charakterystyka wyzwalania: D (prądy rozruchowe wysokie)
- Prąd znamionowy: 32 A; rodzaj napięcia: AC; napięcie znamionowe: 400 V (dostępne parametry do 500 V wg karty katalogowej)
- Znamionowa zwarciowa zdolność łączeniowa: wg EN 60898 — 10 kA; wg IEC 60947-2 — 15 kA; katalog podaje zdolności do 30 kA w określonych warunkach
- Montaż: szyna DIN; możliwość dodatkowego wyposażenia (akcesoria montażowe/dodatkowe moduły)
- Wytrzymałość: elektryczna ≈ 4 000 cykli, mechaniczna ≈ 20 000 cykli
- Wymiary: głębokość 70 mm, wysokość 83 mm, szerokość 52,5 mm (1 moduł)
- Stopień ochrony: IP20; temperatura pracy: od -25°C do 80°C
- Normy: EN 60898-1, IEC 60947-2; zgodność z dyrektywą RoHS
Zastosowanie produktu
- Ochrona obwodów trójfazowych w rozdzielnicach przemysłowych i budynkach użyteczności publicznej
- Ochrona obwodów z dużymi prądami rozruchowymi: silniki asynchroniczne, transformatory, zasilacze impulsowe
- Zastosowanie w instalacjach zasilania maszyn i urządzeń, gdzie wymagane są wyższe wartości wyłączania i charakterystyka D
- Montaż na szynie DIN w standardowych rozdzielnicach modularnych
FAQ – Najczęściej zadawane pytania i odpowiedzi
- Co oznacza charakterystyka D i kiedy stosować wyłącznik NDN332? Charakterystyka D oznacza wyższy próg zadziałania przy krótkotrwałych prądach udarowych (typowo 10–14×In), dlatego NDN332 stosuje się przy obciążeniach z dużym prądem rozruchowym, np. silnikach, transformatorach i układach zasilaczy impulsowych.
- Jak interpretować różne wartości zdolności łączeniowej (10 kA vs 15 kA)? Wartość 10 kA odnosi się do warunków i normy EN 60898 (aplikacje niskonapięciowe/domowe), natomiast 15 kA wg IEC 60947-2 dotyczy standardów przemysłowych; dla projektowania instalacji należy przyjąć kryteria obowiązujące dla danej normy i spodziewanych prądów zwarciowych.
