Opis

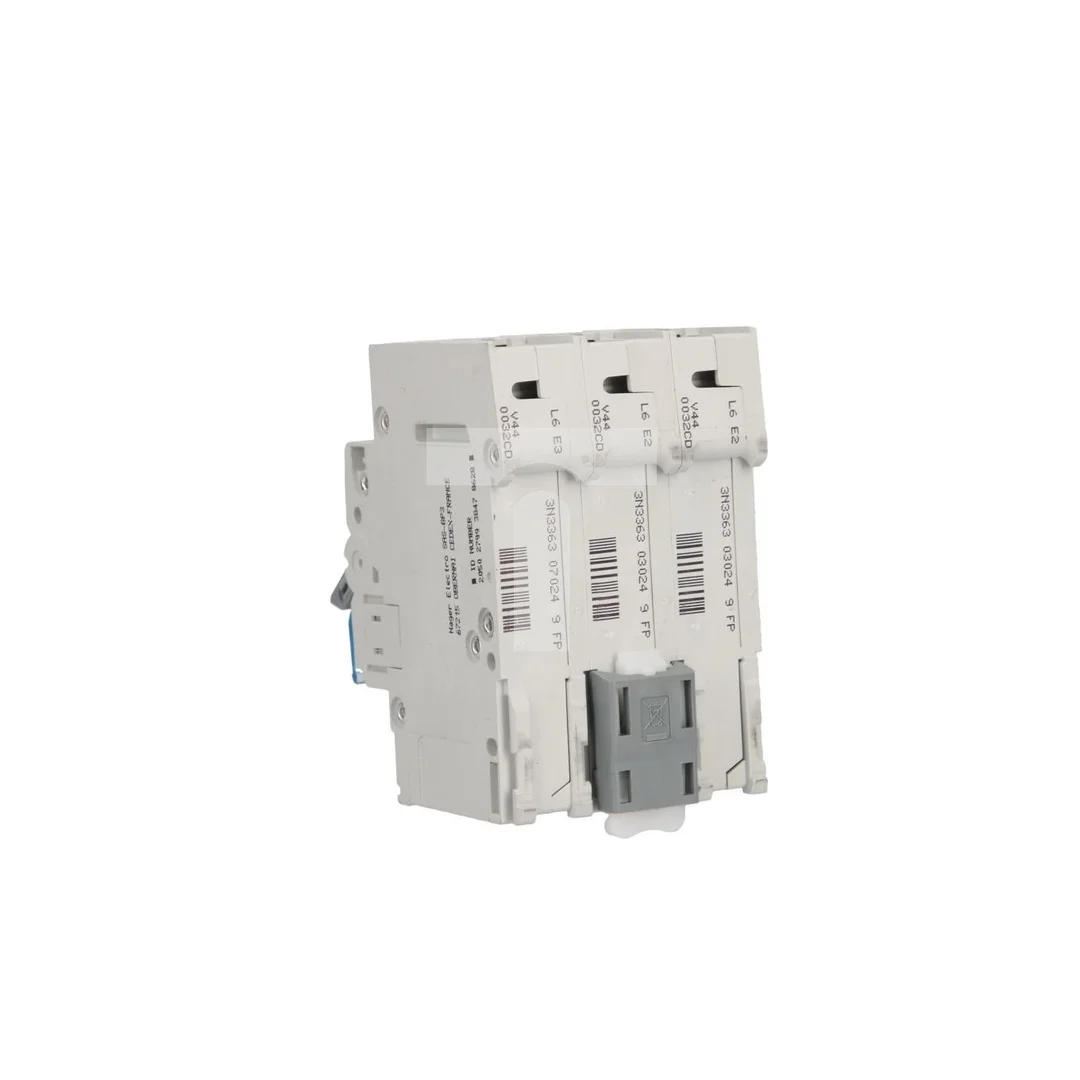

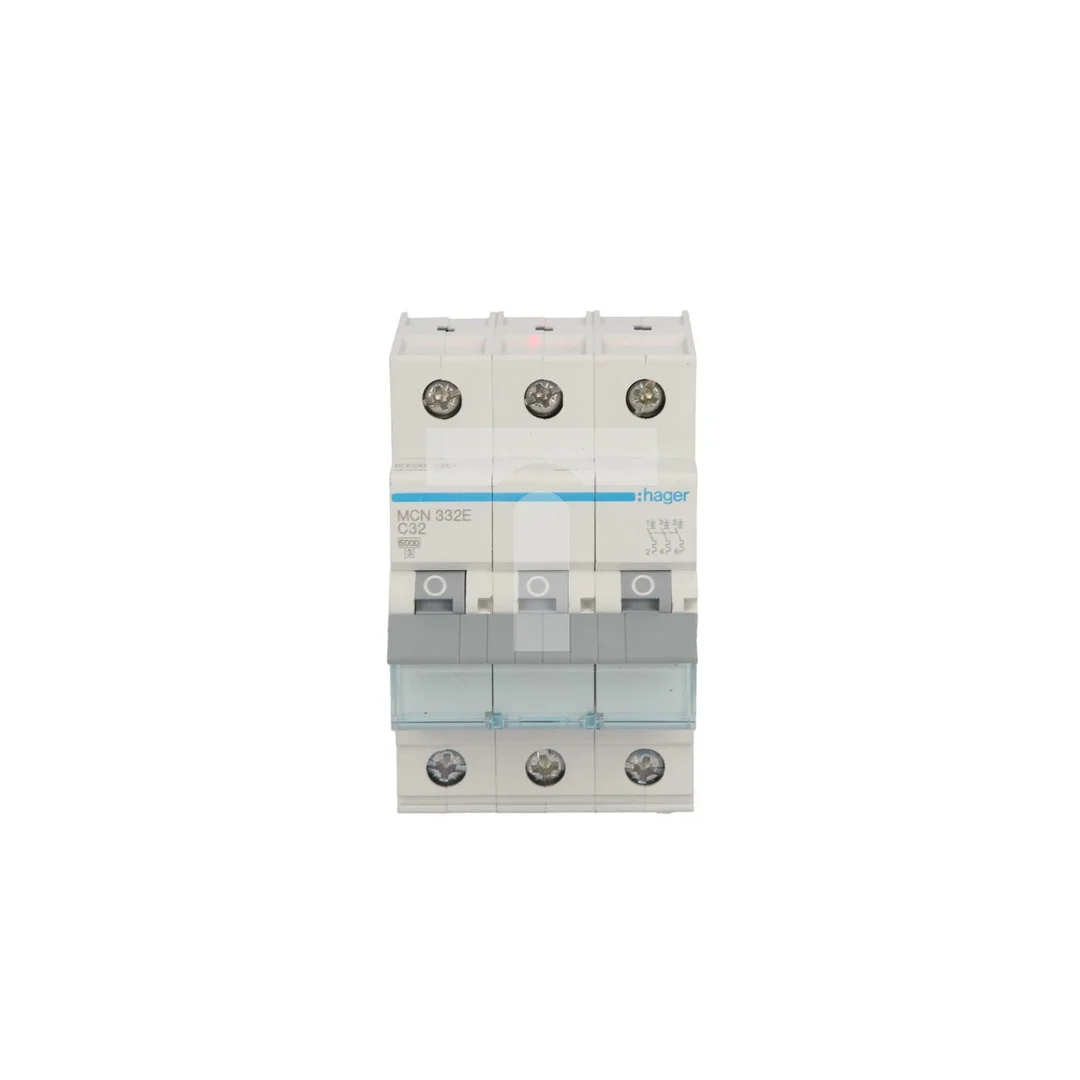

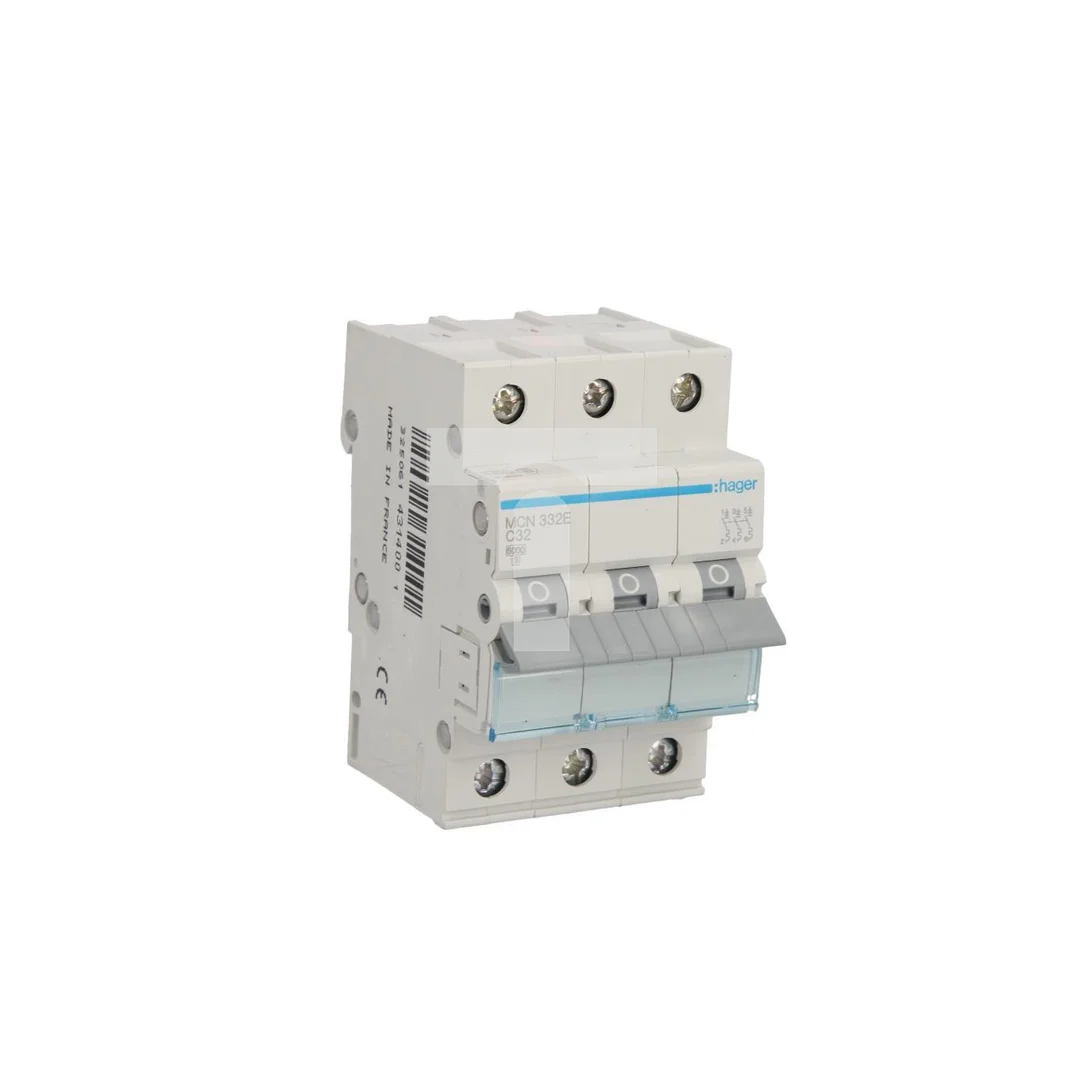

Wyłącznik nadprądowy 3P C 32A 6kA AC MCN332E
Wyłącznik nadprądowy MCN332E to 3-biegunowy wyłącznik MCB o charakterystyce C, przeznaczony do ochrony obwodów trójfazowych przed przeciążeniem i zwarciem w sieciach 230/400 V AC.
Cechy techniczne
- Typ: wyłącznik nadprądowy MCB, 3-biegunowy (3P)
- Charakterystyka: C (typowa dla obciążeń indukcyjnych o umiarkowanym prądzie rozruchu)
- Prąd znamionowy: 32 A
- Napięcie znamionowe: 230/400 V AC, częstotliwość: 50 Hz
- Zdolność łączeniowa (Icn): 6 kA (6000 A)
- Wytrzymałość elektryczna: 4000 cykli; wytrzymałość mechaniczna: 20000 cykli
- Stopień ochrony: IP20
- Zakres temperatur pracy: -25 do 80 °C
- Wymiary: głębokość 70 mm × wysokość 83 mm × szerokość 52,5 mm
- Normy: EN 60898-1; zgodność z wymogami RoHS
Zastosowanie produktu
- Ochrona obwodów trójfazowych w rozdzielnicach energetycznych.
- Ochrona obwodów zasila-яcych silniki i transformatory o umiarkowanych prądach rozruchowych (charakterystyka C).
- Zastosowania w instalacjach mieszkaniowych, komercyjnych oraz w lekkich aplikacjach przemysłowych wymagających zdolności łączeniowej do 6 kA.
- Stosowanie w układach, gdzie wymagana jest zgodność z EN 60898-1 i ograniczony zakres temperaturowy eksploatacji.
FAQ – Najczęściej zadawane pytania i odpowiedzi
- Co oznacza charakterystyka C w wyłączniku nadprądowym MCN332E?
Charakterystyka C oznacza, że wyzwolenie następuje przy prądach zwarciowych typowo w zakresie kilku do kilkunastu razy prądu znamionowego (zgodnie ze specyfikacją normy EN 60898-1). W praktyce charakterystyka C jest stosowana do obwodów z obciążeniami indukcyjnymi o umiarkowanym prądzie rozruchu, np. silniki i transformatory. - Jak interpretować zdolność łączeniową 6 kA dla MCN332E?
Zdolność łączeniowa 6 kA oznacza, że MCN332E jest zdolny do bezpiecznego przerwania prądu zwarciowego do 6000 A. Przy doborze należy porównać tę wartość z obliczonym lub zmierzonym dostępnym prądem zwarciowym w punkcie instalacji; jeśli prąd zwarciowy w punkcie przewyższa 6 kA, konieczny jest wyłącznik o wyższej zdolności łączeniowej.
