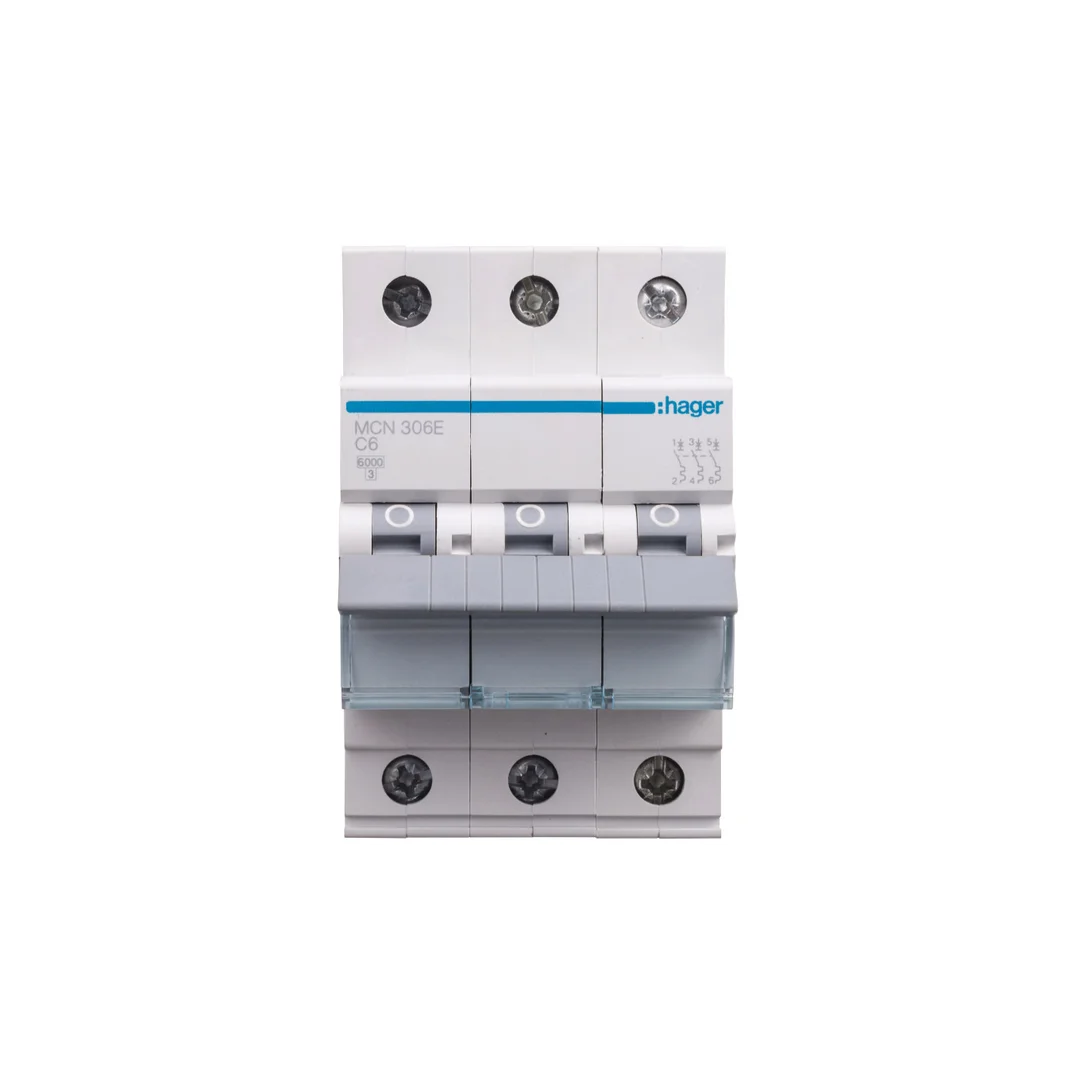

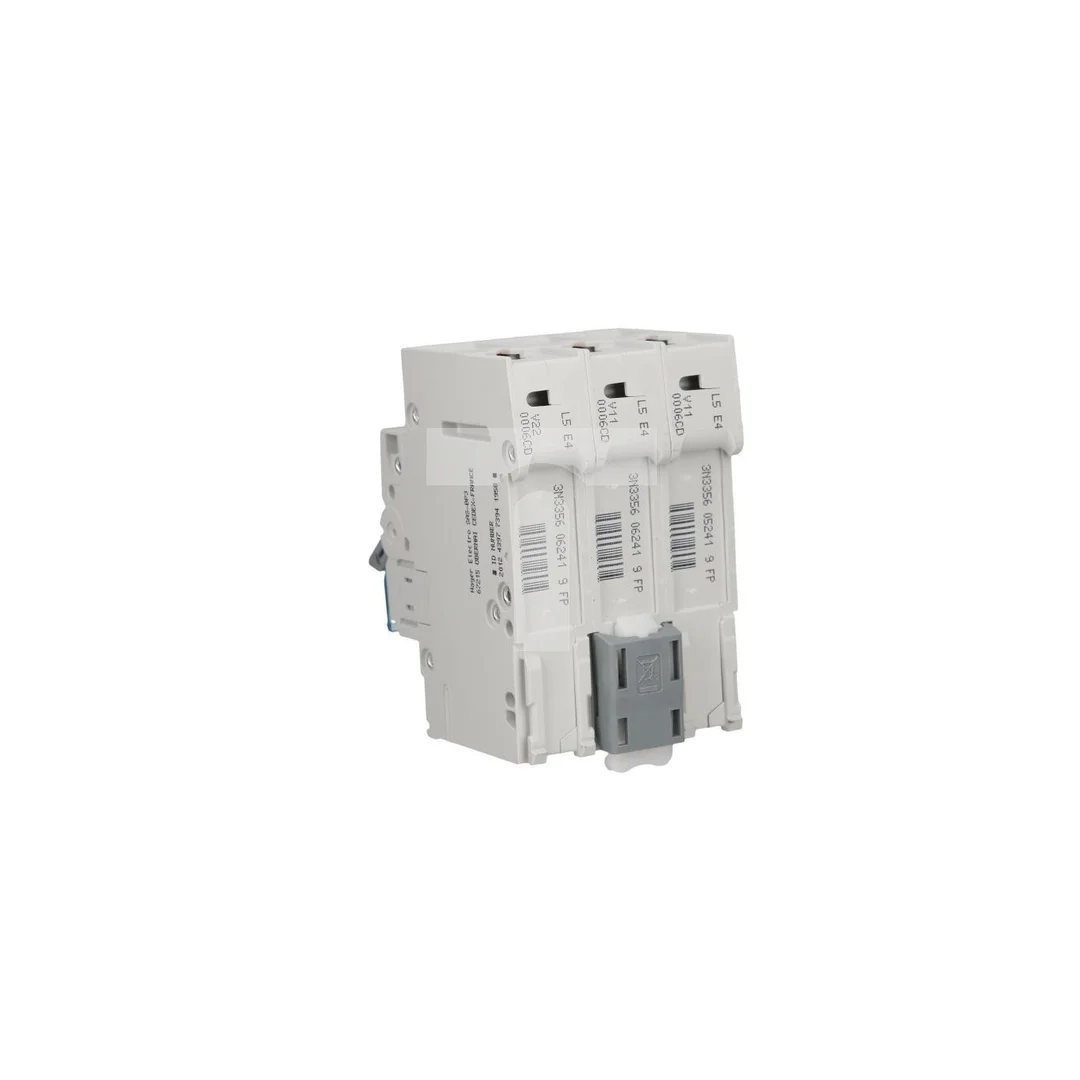

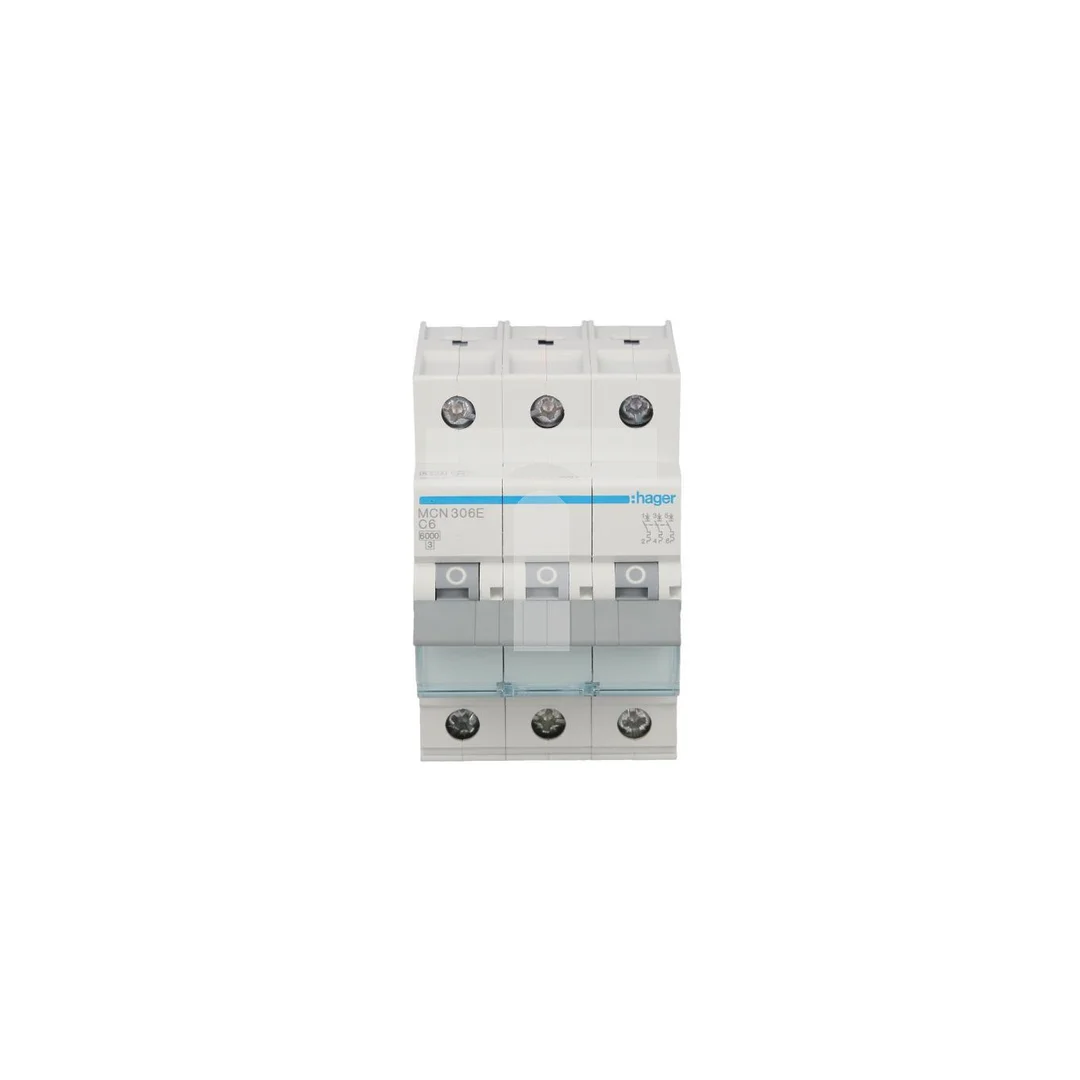

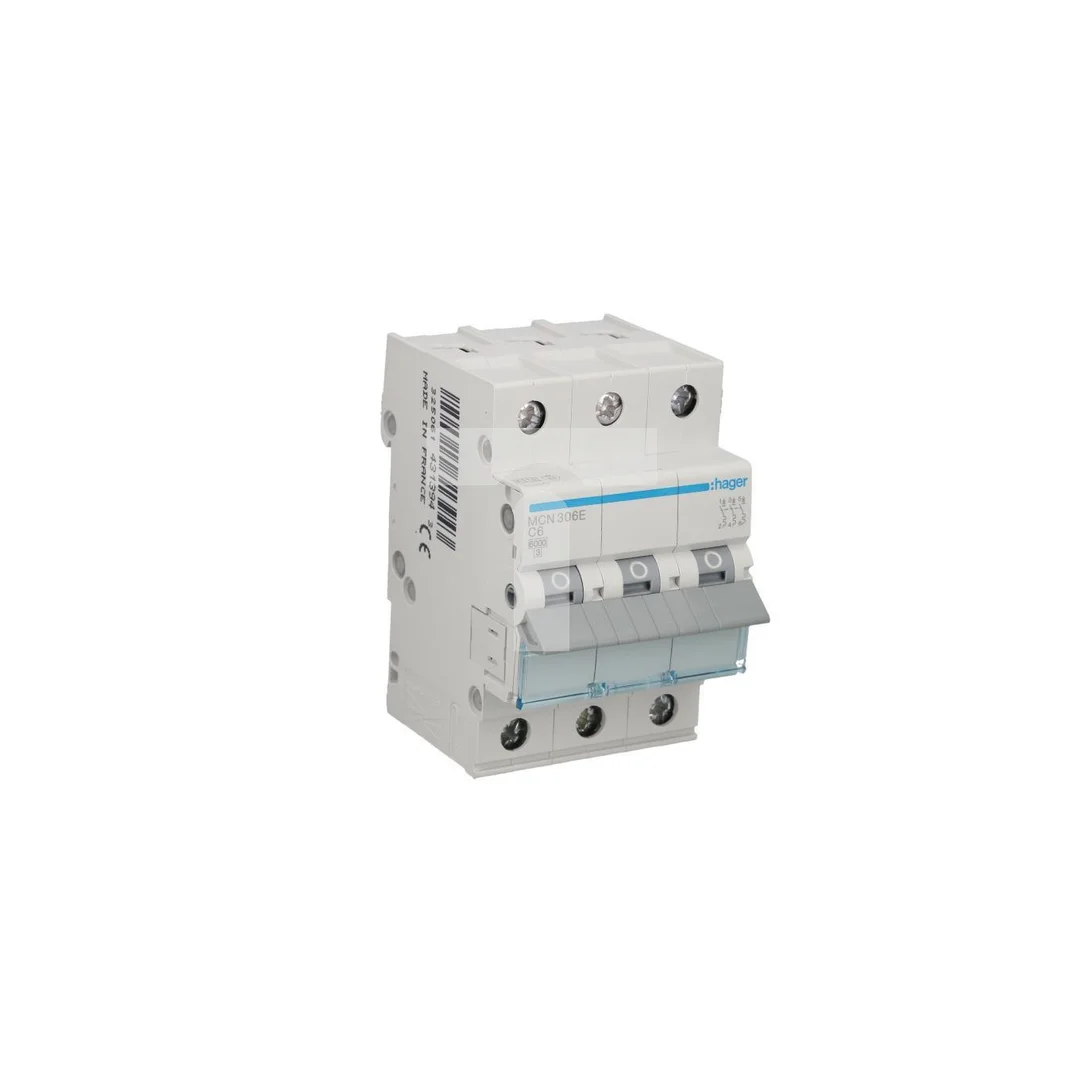

Wyłącznik nadprądowy 3P C 6A 6kA AC MCN306E

Wyłącznik nadprądowy 3P C 6A 6kA AC MCN306E

Wyłącznik nadprądowy 3P C 6A 6kA AC MCN306E to trzybiegunowy modułowy MCB o charakterystyce C, przeznaczony do ochrony obwodów przed przeciążeniami i zwarciami w instalacjach niskiego napięcia 230/400 V. Produkt jest stosowany w rozdzielniach budynków mieszkalnych, komercyjnych oraz w lekkich aplikacjach przemysłowych.

Cechy techniczne

• Prąd znamionowy: 6 A
• Liczba biegunów: 3 (3P)
• Charakterystyka wyzwalania: C (wyzwalanie przy prądach udarowych o umiarkowanej wartości)
• Napięcie znamionowe: 230/400 V AC, częstotliwość: 50/60 Hz
• Zdolność łączeniowa: 6 kA
• Moment dokręcania zacisków: 2,8 Nm
• Wytrzymałość: elektryczna do 4000 cykli, mechaniczna do 20000 cykli
• Zawiera dane dotyczące wpływu temperatury i współczynniki korekcyjne prądu znamionowego podane w karcie katalogowej
• Spełnia wymagania normy PN-EN 60898-1:2007

Zastosowanie

• Ochrona obwodów rozdzielczych w budynkach mieszkalnych i obiektach komercyjnych
• Zabezpieczenie obwodów trójfazowych o umiarkowanych prądach rozruchowych (np. obwody gniazd, oświetlenia, niewielkie silniki)
• Stosowanie w rozdzielnicach niskiego napięcia do ochrony przed przeciążeniami i zwarciami
• Dobór jako element ochronny w instalacjach z wymaganą zdolnością łączeniową do 6 kA

FAQ – Najczęściej zadawane pytania i odpowiedzi

1. Kiedy warto zastosować wyłącznik nadprądowy MCN306E o charakterystyce C?
   Charakterystyka C jest odpowiednia w obwodach z umiarkowanymi prądami rozruchowymi, np. gniazda, oświetlenie oraz urządzenia z krótkotrwałymi przepięciami przy załączeniu; MCN306E zapewnia selektywne wyzwalanie przy takich warunkach.
2. Jak uwzględnić wpływ temperatury otoczenia przy doborze MCN306E?
   Należy stosować współczynniki korekcyjne podane w karcie katalogowej MCN306E: przy podwyższonej temperaturze dopuszczalny prąd ciągły maleje, dlatego dobór powinien uwzględniać wartość prądu obciążenia skorygowaną o odpowiedni współczynnik.
