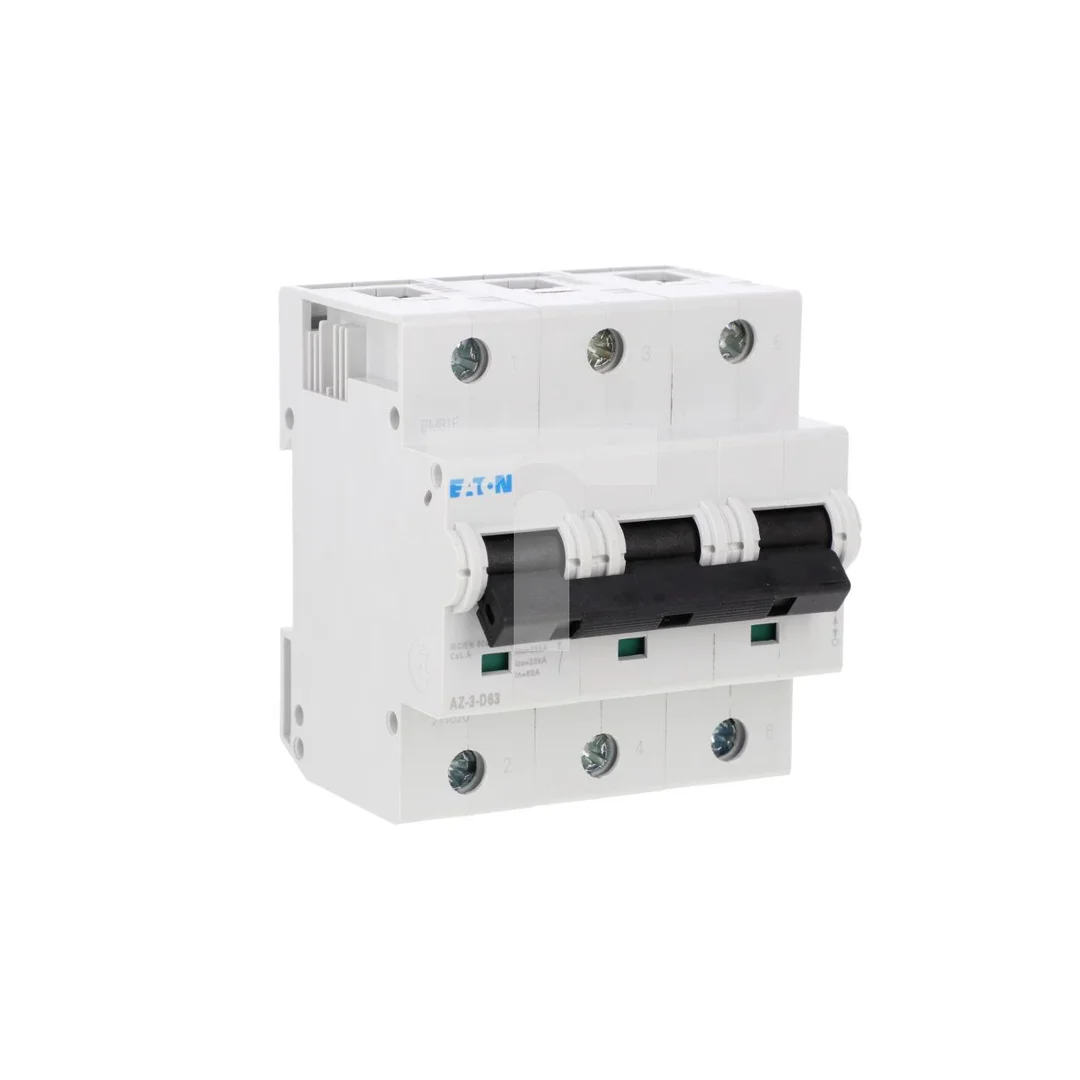

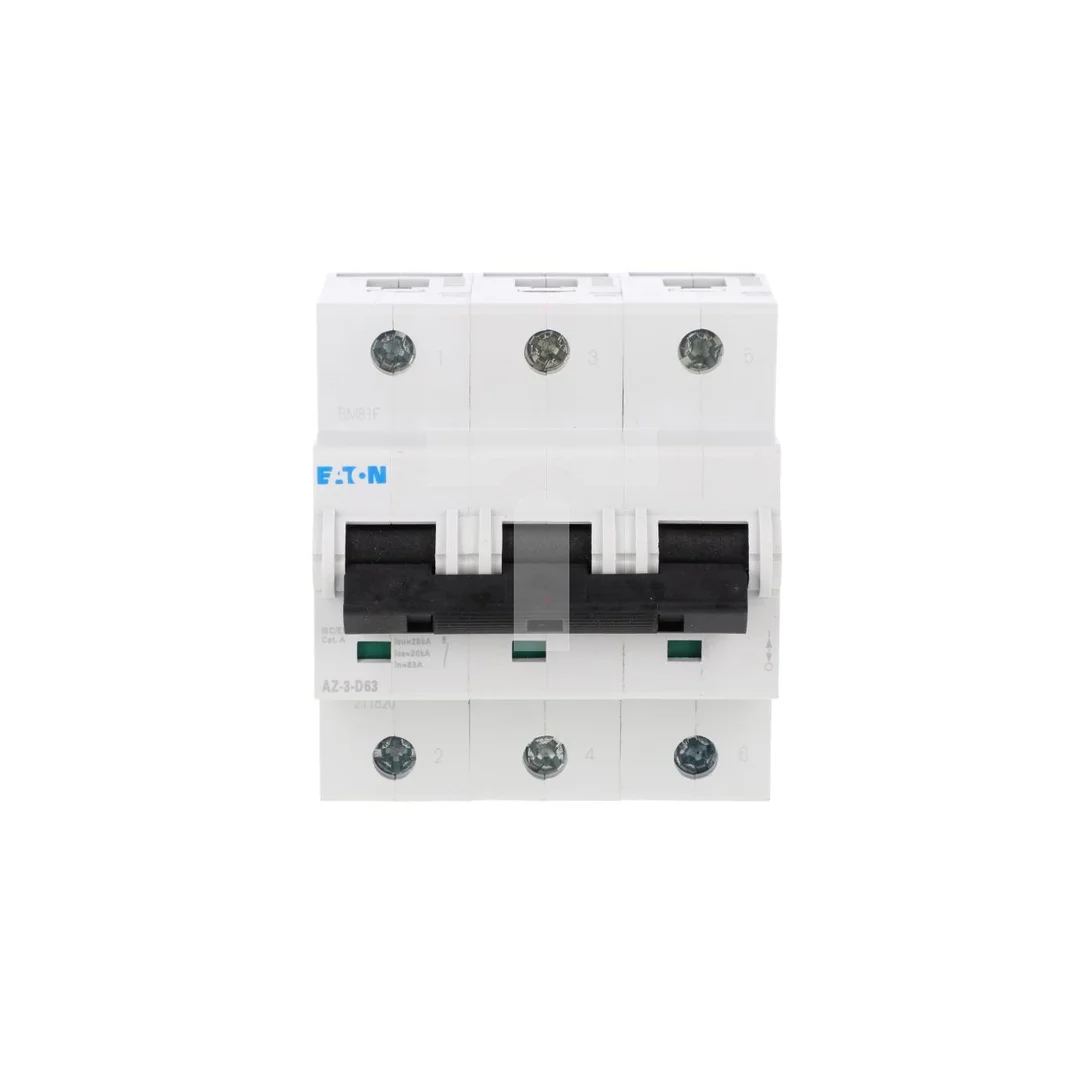

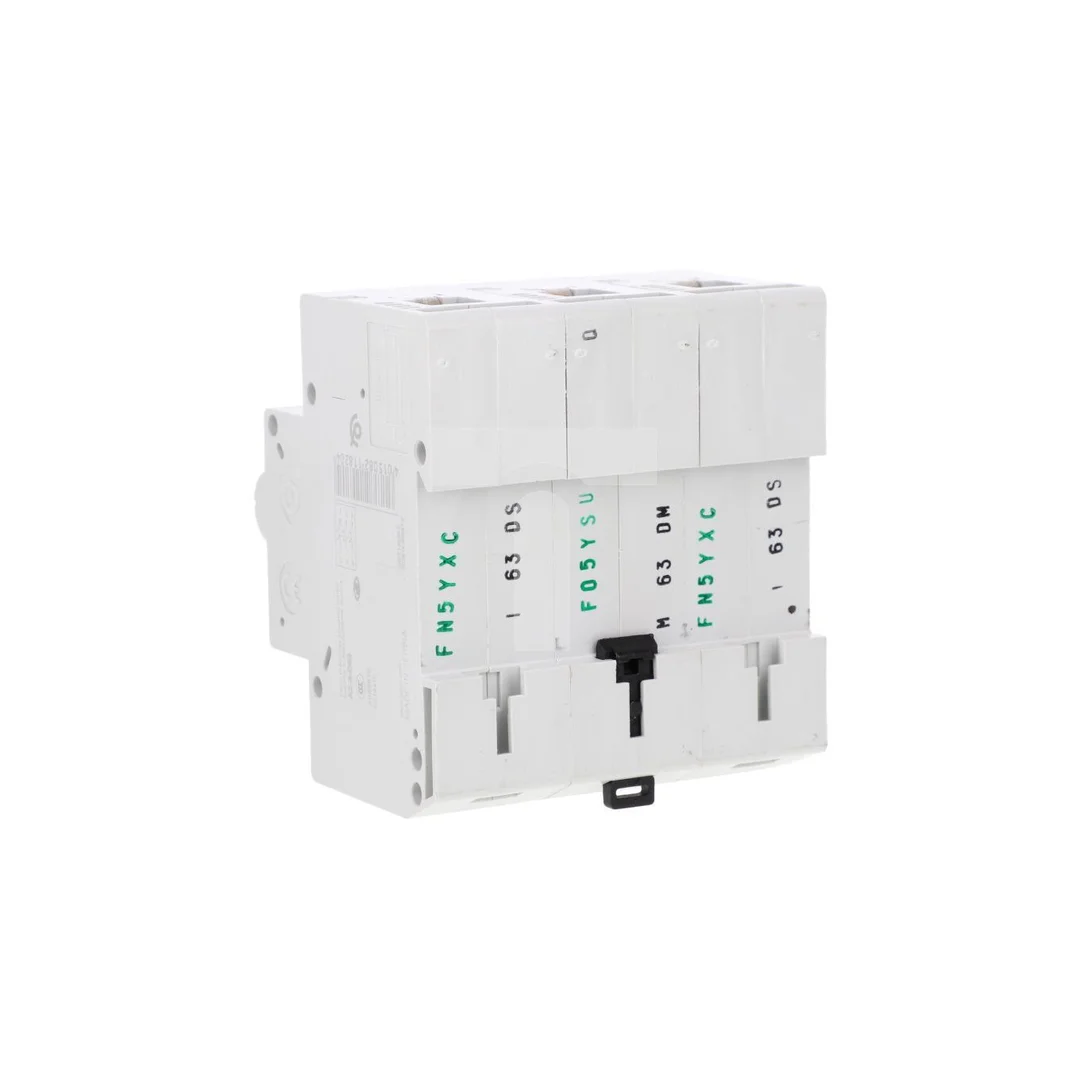

Wyłącznik nadprądowy 3P D 63A 25kA AC AZ-3-D63 211820

Wyłącznik nadprądowy 3P D 63A 25kA AC AZ-3-D63 211820

Trójbiegunowy wyłącznik nadprądowy typu D o prądzie znamionowym 63 A, przeznaczony do ochrony obwodów przed przeciążeniami i zwarciami w instalacjach przemysłowych i budynkowych. Stosowany tam, gdzie występują duże prądy rozruchowe (np. silniki, transformatory, obciążenia indukcyjne).

Cechy techniczne

• Prąd znamionowy: 63 A; charakterystyka wyzwalania: D (zwiększone wyzwalanie przy prądach rozruchowych).
• Liczba biegunów: 3 (liczba biegunów całkowita: 3); jednoczesne rozłączanie biegunu N: nie.
• Zdolność łączeniowa wg IEC 60947-2: 25 kA (wartość znamionowa dla zwarciowej zdolności łączeniowej).
• Napięcie znamionowe: AC 230/400 V; możliwość stosowania DC: 60 V na biegun; częstotliwość: 50 Hz.
• Klasa ograniczenia energii: 3; kategoria przepięcia: 3; stopień zanieczyszczenia: 2.
• Stopień ochrony obudowy: IP20 (po zabudowie możliwe IP40); odporność na korozję i promieniowanie UV.
• Przyłącza przewodów: 2,5–50 mm?; możliwość dodatkowego wyposażenia (akcesoria montażowe i pomocnicze).
• Wymiary montażowe: szerokość odpowiada 3 modułom, głębokość wbudowania 75 mm.
• Żywotność elektryczna i mechaniczna: >10 000 cykli; temperatura pracy: -25°C do +55°C (z ograniczeniem obciążalności prądem w wyższych temperaturach).
• Maksymalne zabezpieczenie ochronne do 200 A (możliwość adaptacji w systemie rozdzielnic).

Zastosowanie produktu

• Ochrona obwodów zasilających silniki, transformatory i inne odbiorniki indukcyjne o dużych prądach rozruchowych.
• Rozdzielnice przemysłowe i budynkowe — zabezpieczanie linii głównych i podrozdziałów.
• Systemy zasilania pomocniczego DC do 60 V oraz instalacje, gdzie wymagana jest zdolność łączeniowa 25 kA i ograniczenie energii klasy 3.
• Aplikacje narażone na wpływy atmosferyczne i UV oraz środowiska z umiarkowaną korozją, po odpowiedniej zabudowie w rozdzielnicy.
