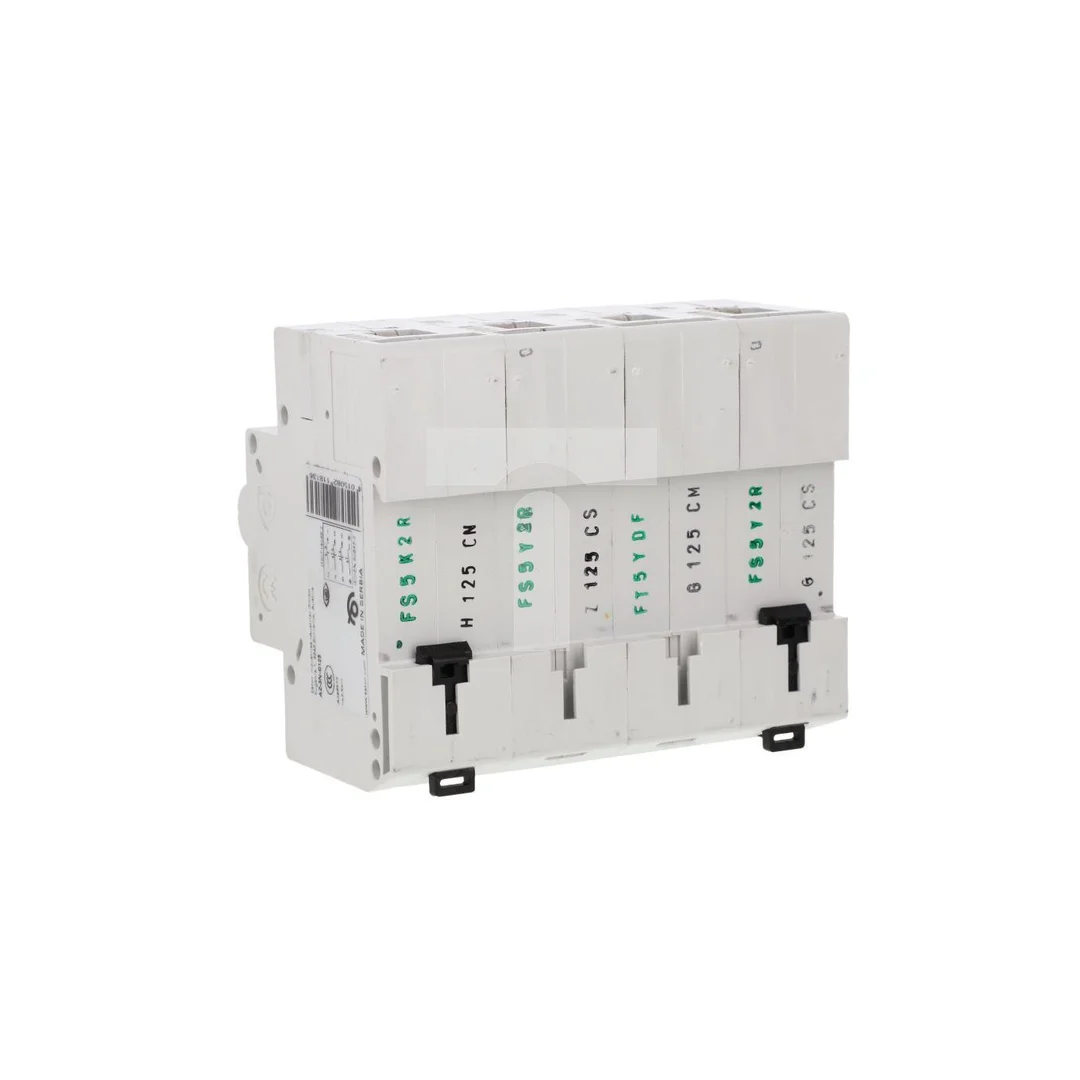

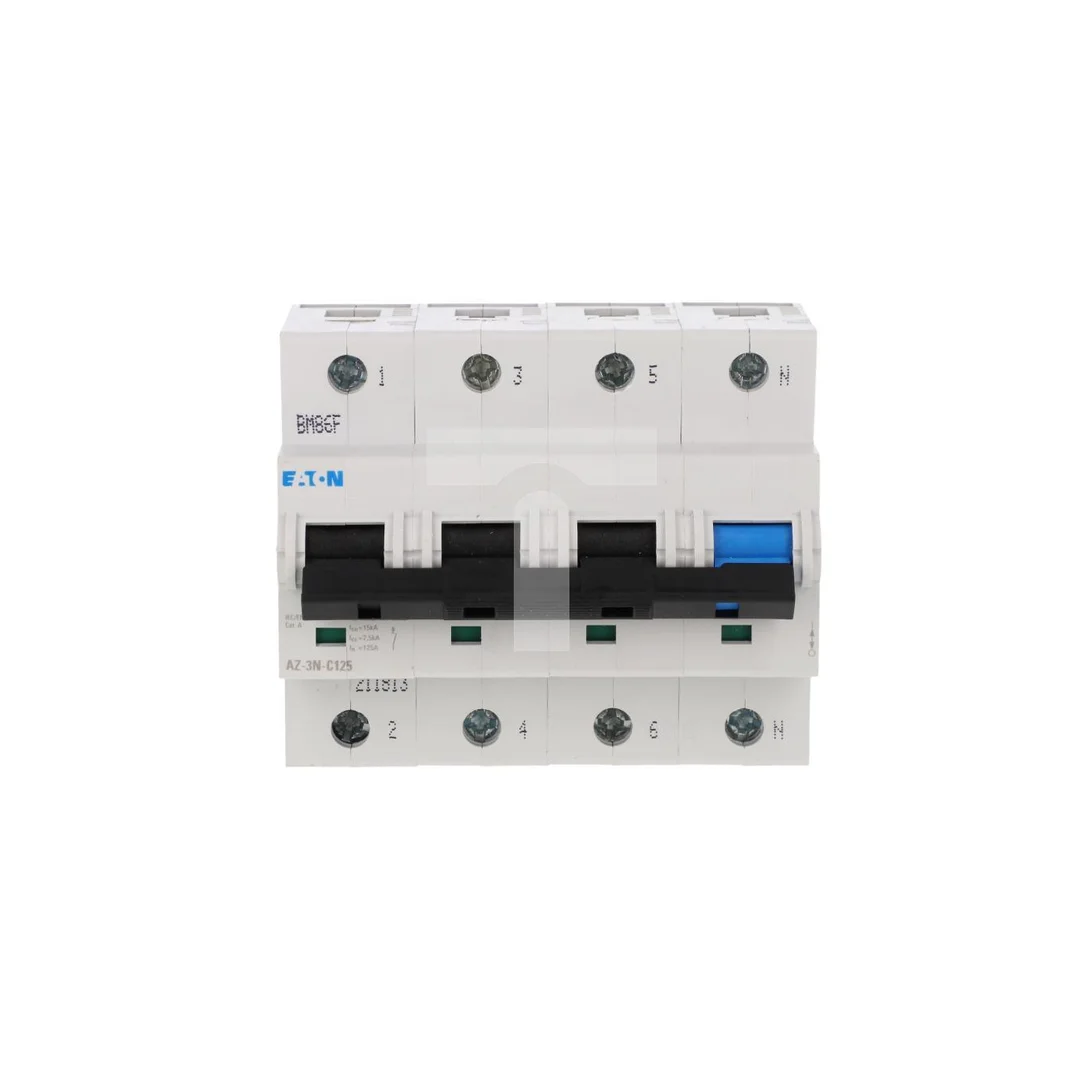

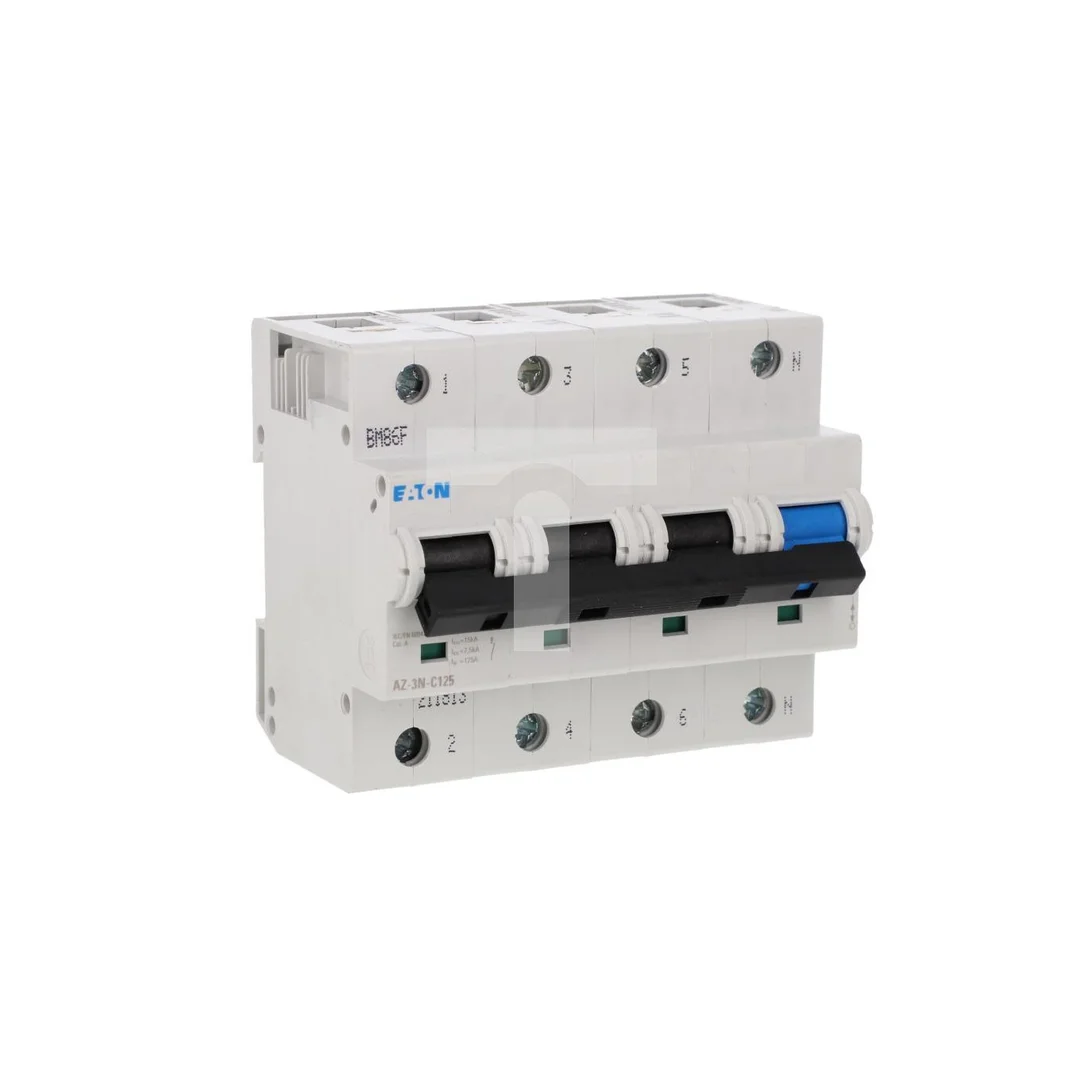

Wyłącznik nadprądowy 3P+N C 125A 15kA AC AZ-3N-C125 211813

Wyłącznik nadprądowy 3P+N C 125A 15kA AC AZ-3N-C125 211813

Wyłącznik nadprądowy AZ-3N-C125 to modułowy aparat 3-biegunowy plus przewód neutralny (3P+N) o charakterystyce C i prądzie znamionowym 125 A, przeznaczony do ochrony obwodów przemysłowych oraz instalacji budynków funkcjonalnych w układach prądu przemiennego.

Cechy techniczne

• Prąd znamionowy: 125 A; charakterystyka wyzwalania C (zwarciowe i przeciążeniowe parametry dopasowane do typowych obciążeń indukcyjnych i oświetleniowych).
• Liczba biegunów: 4 (3P+N) z możliwością jednoczesnego rozłączania bieguna N.
• Znamionowa zwarciowa zdolność łączeniowa: 15 kA zgodnie z IEC 60947-2.
• Rodzaj napięcia: AC, napięcie znamionowe 230 V, częstotliwość 50 Hz.
• Montaż: na szynie DIN; możliwość montażu podtynkowego; głębokość wbudowania 75 mm; szerokość 4 moduły.
• Zakres temperatur pracy: -25 °C do 55 °C.
• Przekrój przewodów: 2,5 – 50 mm?, możliwość stosowania różnych typów zacisków i dodatkowego wyposażenia.
• Stopień ochrony: IP20 (po zabudowie możliwość osiągnięcia IP40).
• Klasa ograniczenia energii: 3; kategoria przepięcia: 3; stopień zanieczyszczenia: 2.
• Żywotność mechaniczna: >10 000 operacji (typowo dla serii modułowych).

Zastosowanie produktu

• Rozdzielnice główne i sekcyjne w instalacjach przemysłowych i komercyjnych do ochrony linii zasilających, odbiorników i rozdziału trójfazowego.
• Ochrona obwodów silnikowych, oświetleniowych oraz gniazd w instalacjach wymagających charakterystyki C.
• Instalacje budynków funkcjonalnych, obiekty użyteczności publicznej i infrastruktura techniczna, gdzie wymagane jest jednoczesne rozłączanie N.
• Aplikacje wymagające montażu na szynie DIN oraz integracji z systemami rozdzielczymi z możliwością rozbudowy o dodatkowe akcesoria.
