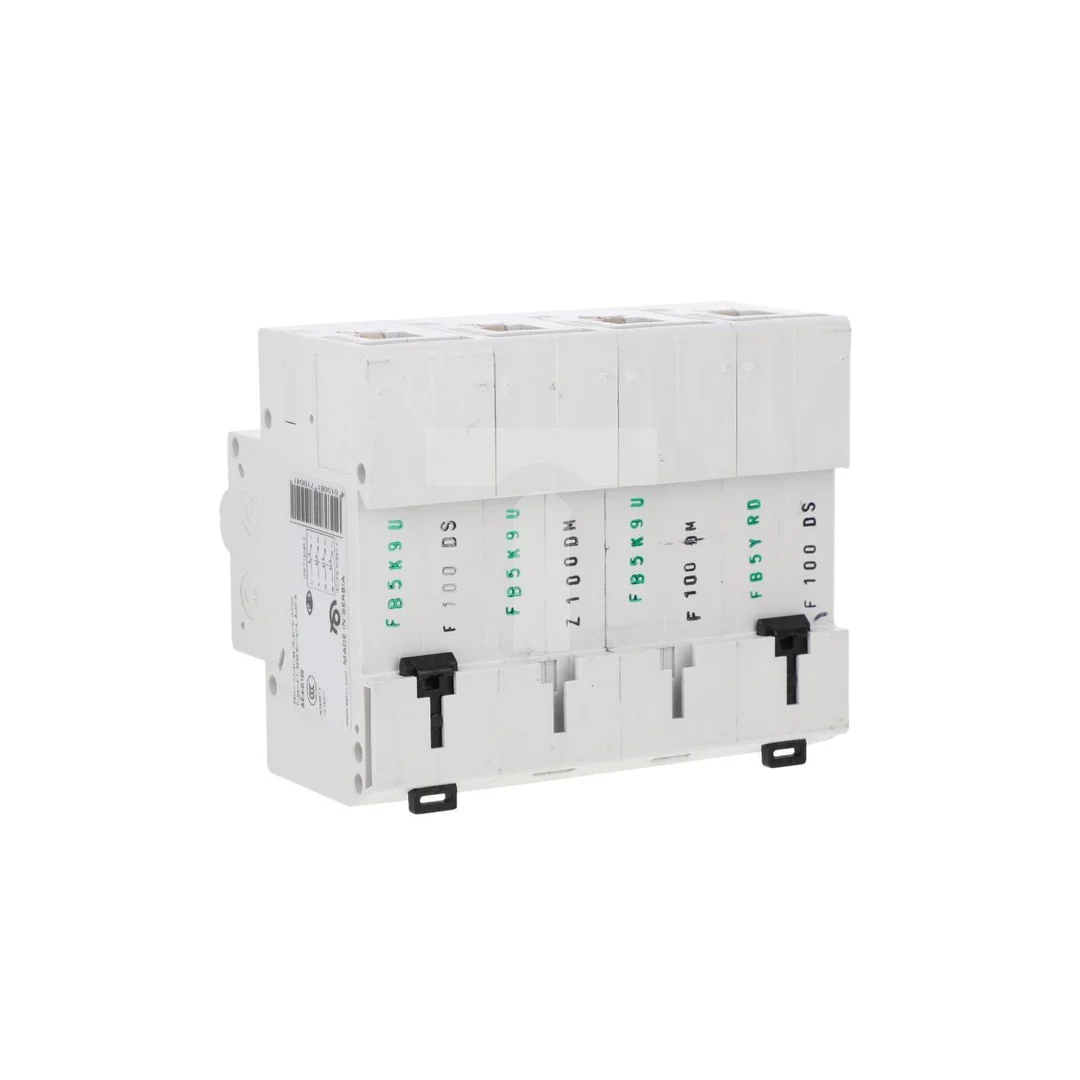

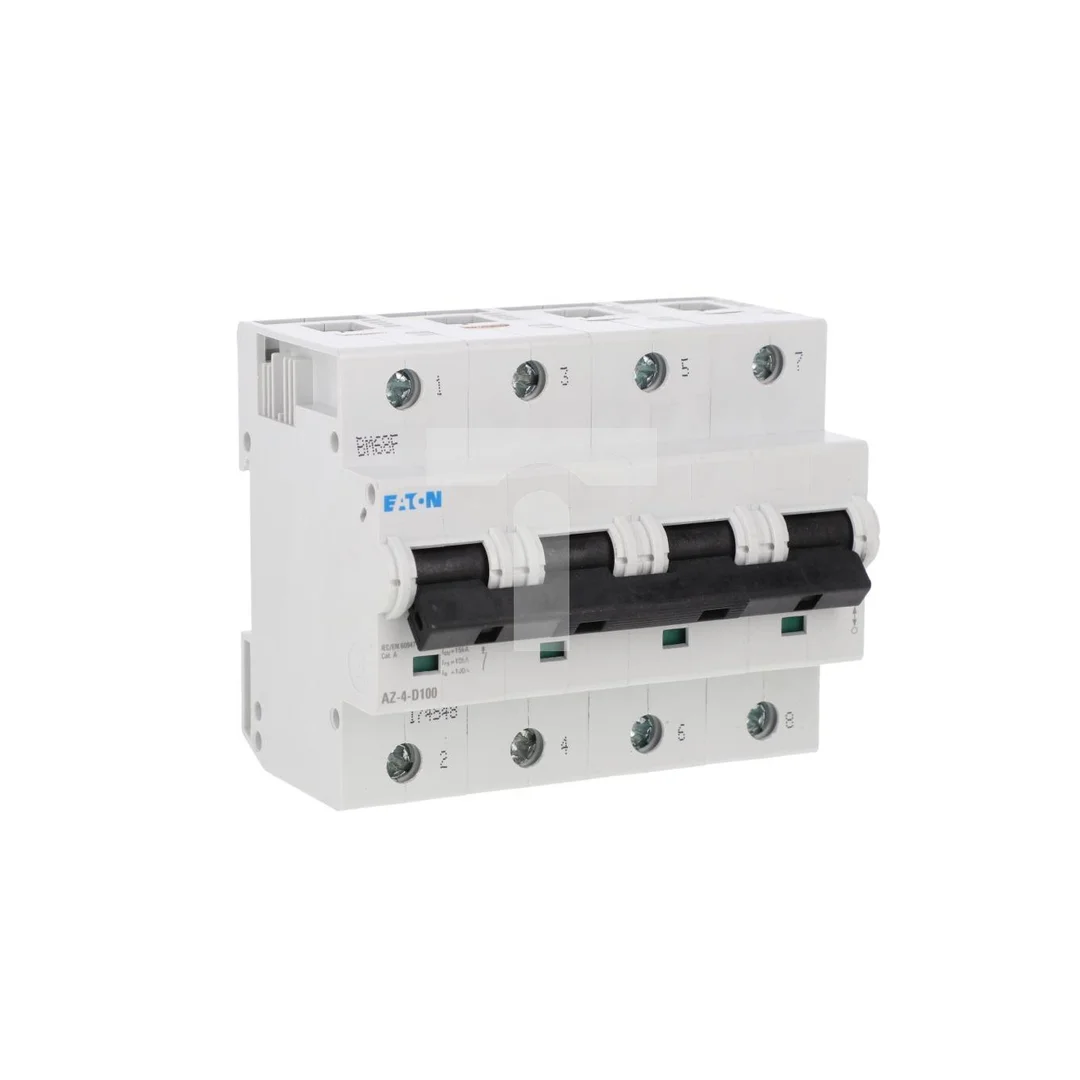

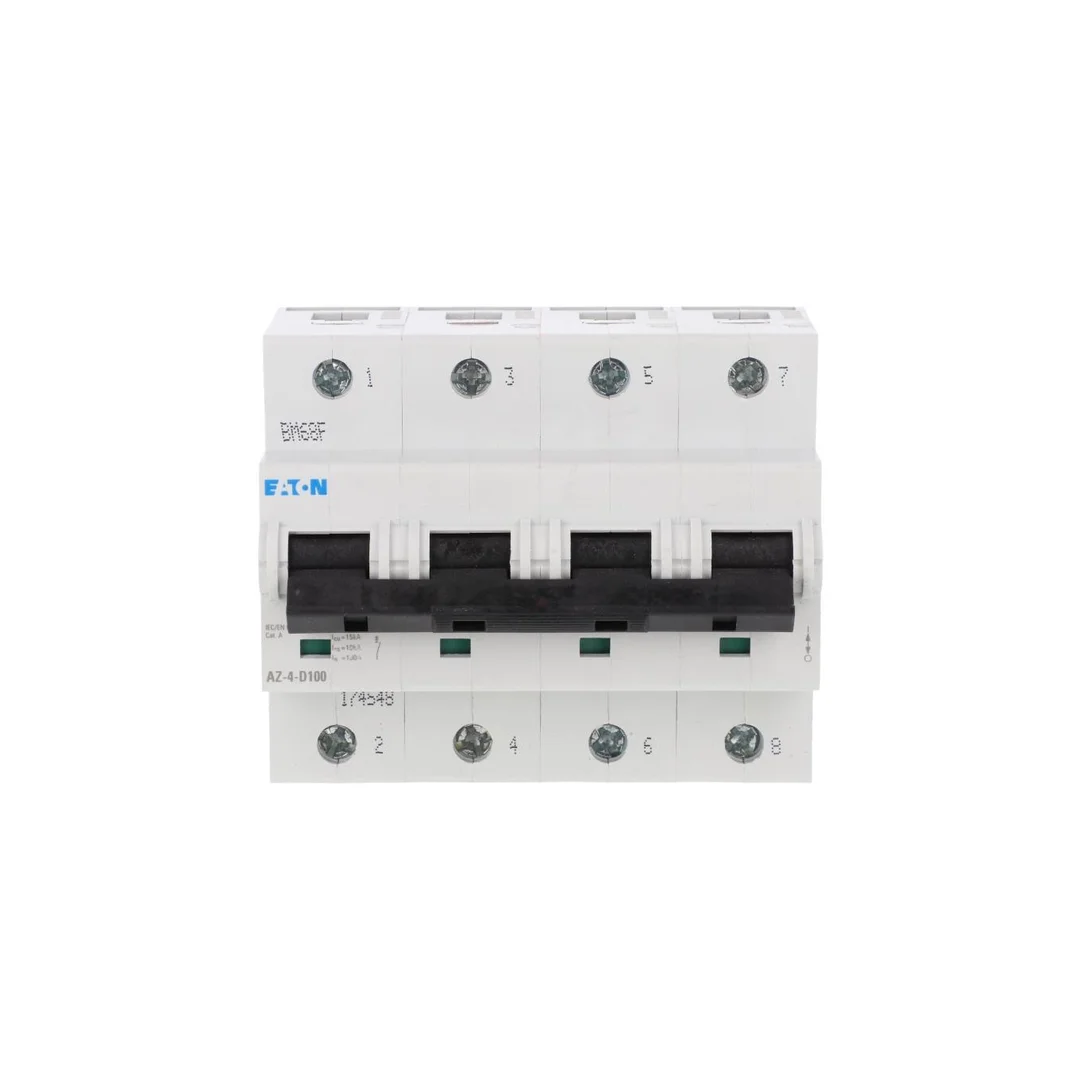

Wyłącznik nadprądowy 4P D 100A 25kA AC AZ-4-D100 174548

Wyłącznik nadprądowy 4P D 100A 25kA AC AZ-4-D100 174548

Wyłącznik nadprądowy AZ-4-D100 to czterobiegunowe urządzenie ochronne o charakterystyce D, przeznaczone do zabezpieczania obwodów zasilania w instalacjach przemysłowych i budynkowych. Konstrukcja umożliwia ochronę obwodów z dużymi prądami rozruchowymi, typowo przy napędach i obciążeniach indukcyjnych.

Cechy techniczne

• Liczba biegunów: 4 (4P).
• Prąd znamionowy: 100 A.
• Napięcie znamionowe: 400 V AC, częstotliwość 50 Hz.
• Charakterystyka wyzwalania: D (przydatna przy wysokich prądach rozruchowych).
• Znamionowa zwarciowa zdolność łączeniowa wg IEC 60947-2: 25 kA.
• Klasa ograniczenia energii: 3; Kategoria przepięcia: 3; Stopień zanieczyszczenia: 2.
• Stopień ochrony: IP20.
• Głębokość wbudowania: 75 mm; szerokość: 4 moduły.
• Możliwość podłączenia przewodów: 2,5–50 mm?.
• Jednoczesne rozłączanie bieguna N: nie (neutralny nie jest rozłączany jednocześnie).
• Zakres temperatury pracy: -25°C do +55°C z liniowym zmniejszeniem dopuszczalnego obciążenia prądowego przy wyższych temperaturach.
• Materiały izolacyjne odporne na korozję i promieniowanie UV; konstrukcja trwała w szerokim zakresie temperatur.
• Możliwość dodatkowego wyposażenia — akcesoria montażowe i pomocnicze elementy sterujące.

Zastosowanie produktu

• Ochrona obwodów zasilających silniki, sprężarki, pompy i inne urządzenia o dużych prądach rozruchowych.
• Rozdzielnice główne i pomocnicze w zakładach przemysłowych.
• Instalacje w budynkach komercyjnych i użyteczności publicznej do rozdziału obciążeń.
• Aplikacje wymagające ograniczenia energii zwarciowej klasy 3 oraz zdolności łączeniowej 25 kA.
• Systemy, gdzie istotne są wytrzymałość materiałów na warunki środowiskowe oraz możliwość podłączenia przewodów o dużych przekrojach.
