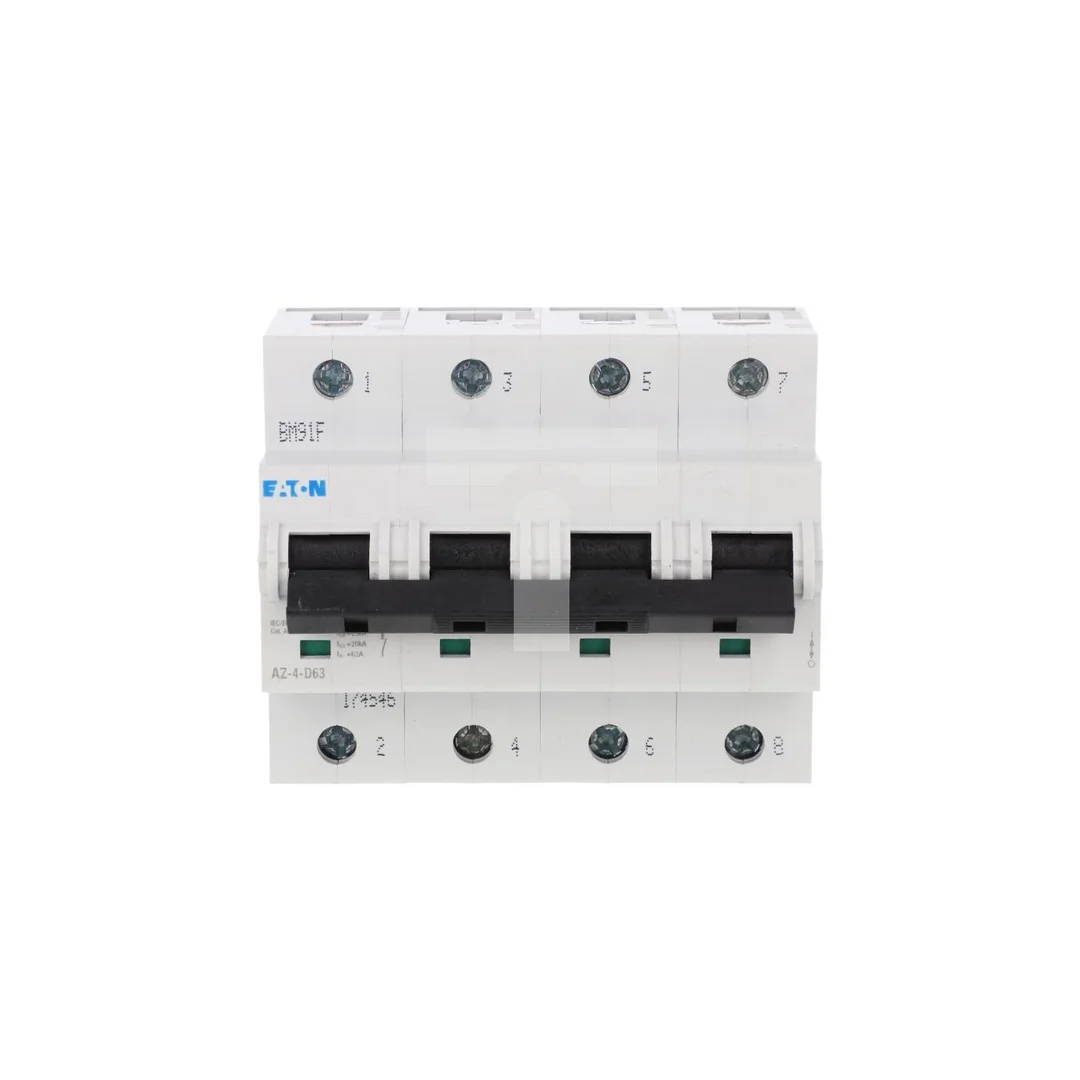

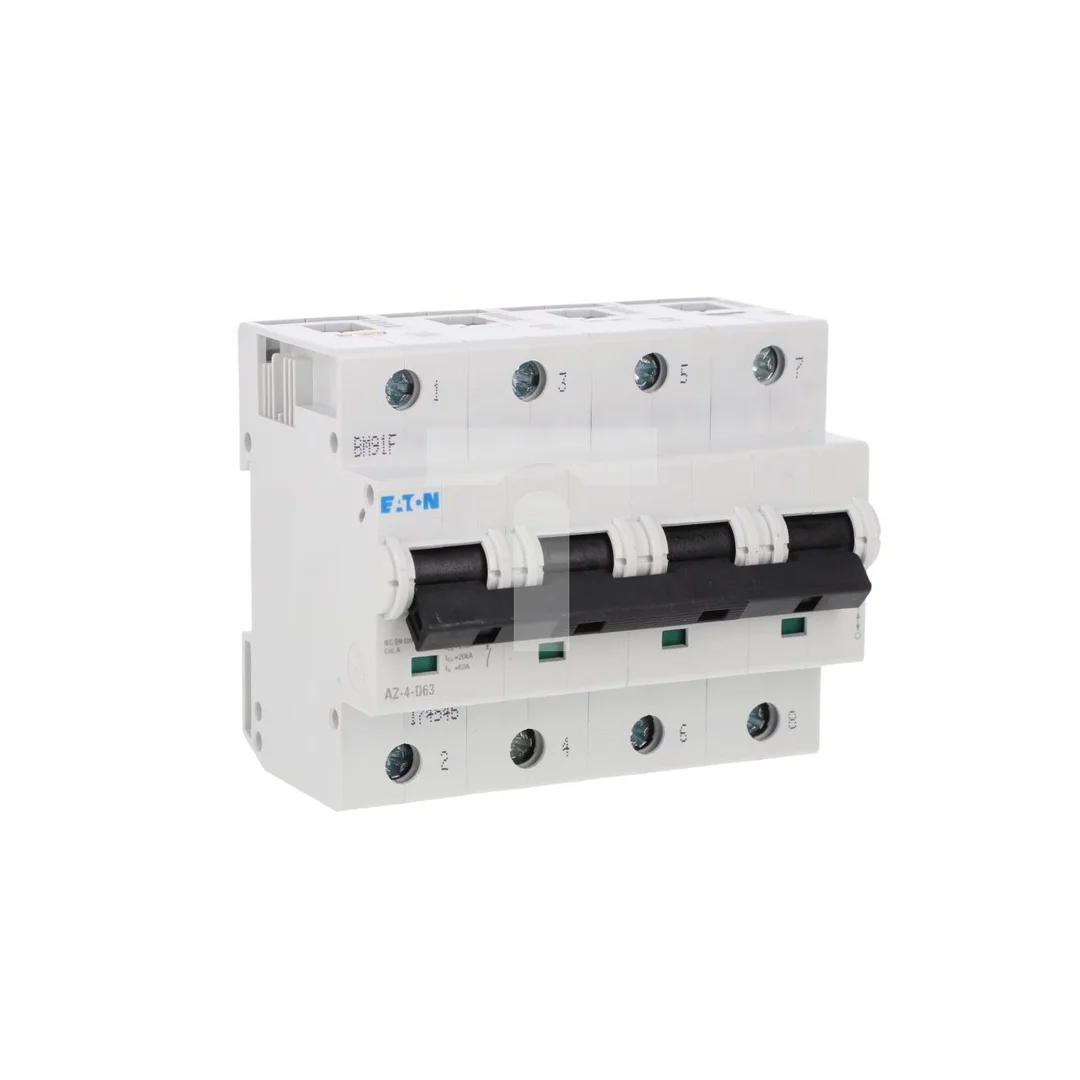

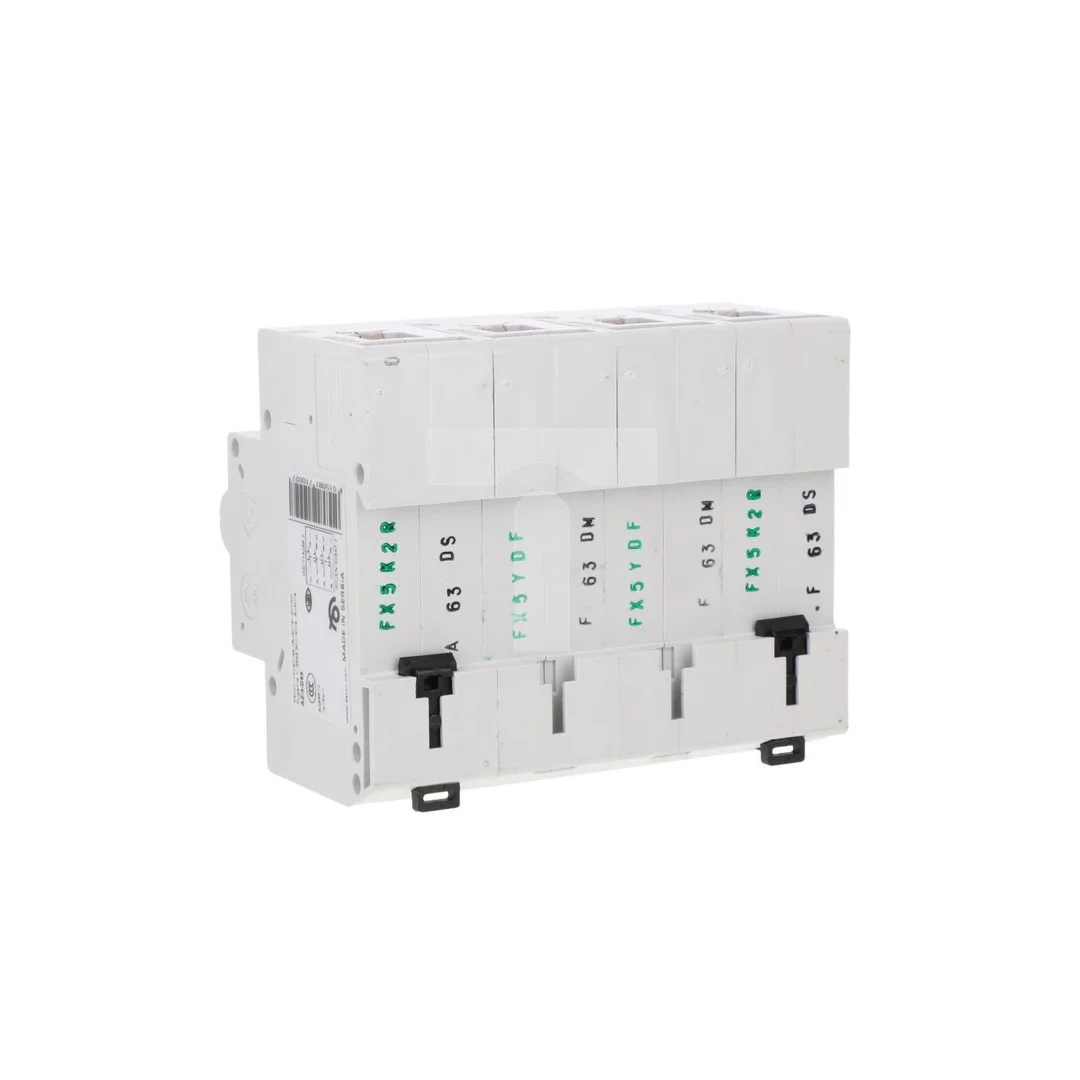

Wyłącznik nadprądowy 4P D 63A 25kA AC AZ-4-D63 174546

Wyłącznik nadprądowy 4P D 63A 25kA AC AZ-4-D63 174546

Wyłącznik nadprądowy AZ-4-D63 (nr kat. 174546) to aparat 4-biegunowy przeznaczony do zabezpieczania obwodów prądu przemiennego o znamionowym prądzie 63 A. Stosowany do ochrony rozdzielnic, obwodów silnikowych oraz instalacji w obiektach przemysłowych i użyteczności publicznej.

Cechy techniczne

• Typ: wyłącznik nadprądowy 4-biegunowy, seria AZ-4-D63, nr katalogowy 174546
• Prąd znamionowy: 63 A
• Charakterystyka wyzwalania: D (wysoki prąd rozruchowy, ograniczone wyzwalanie przy zwarciach)
• Zdolność łączeniowa: 25 kA według IEC/EN 60947-2
• Napięcie znamionowe: 400 V AC, częstotliwość 50 Hz
• Stopień ochrony: IP20
• Zakres przekrojów przewodów: 2,5–50 mm? (przewody wielożyłowe i jednodrutowe)
• Wymiary montażowe: szerokość odpowiada 4 modułom na szynie DIN, głębokość zabudowy 75 mm
• Temperatura pracy: od -25°C do 55°C
• Parametry środowiskowe i trwałość: odporność na korozję, odporność na promieniowanie UV oraz wytrzymałość cieplna; stopień zanieczyszczenia 2
• Klasa ograniczenia energii: 3; kategoria przepięcia: 3
• Jednoczesne rozłączanie biegunu N: nie (biegun neutralny nie jest rozłączany jednocześnie)
• Możliwość dodatkowego wyposażenia: tak (możliwość montażu akcesoriów zgodnych z serią)
• Zgodność konstrukcyjna z normą IEC/EN 60947-2

Zastosowanie produktu

• Ochrona obwodów rozdzielczych w instalacjach przemysłowych i budynkach funkcjonalnych
• Zabezpieczanie obwodów silnikowych i napędów — charakterystyka D odpowiednia przy dużych prądach rozruchowych
• Stosowanie w tablicach rozdzielczych i podszytach, gdzie wymagane jest 4-biegunowe wyłączenie obwodu
• Ochrona przewodów i odbiorników do 63 A, w instalacjach z zasilaniem 400 V AC, 50 Hz
• Integracja z systemami rozdziału energii wymagającymi zdolności łączeniowej 25 kA oraz możliwości montażu akcesoriów rozszerzających funkcje
