Opis

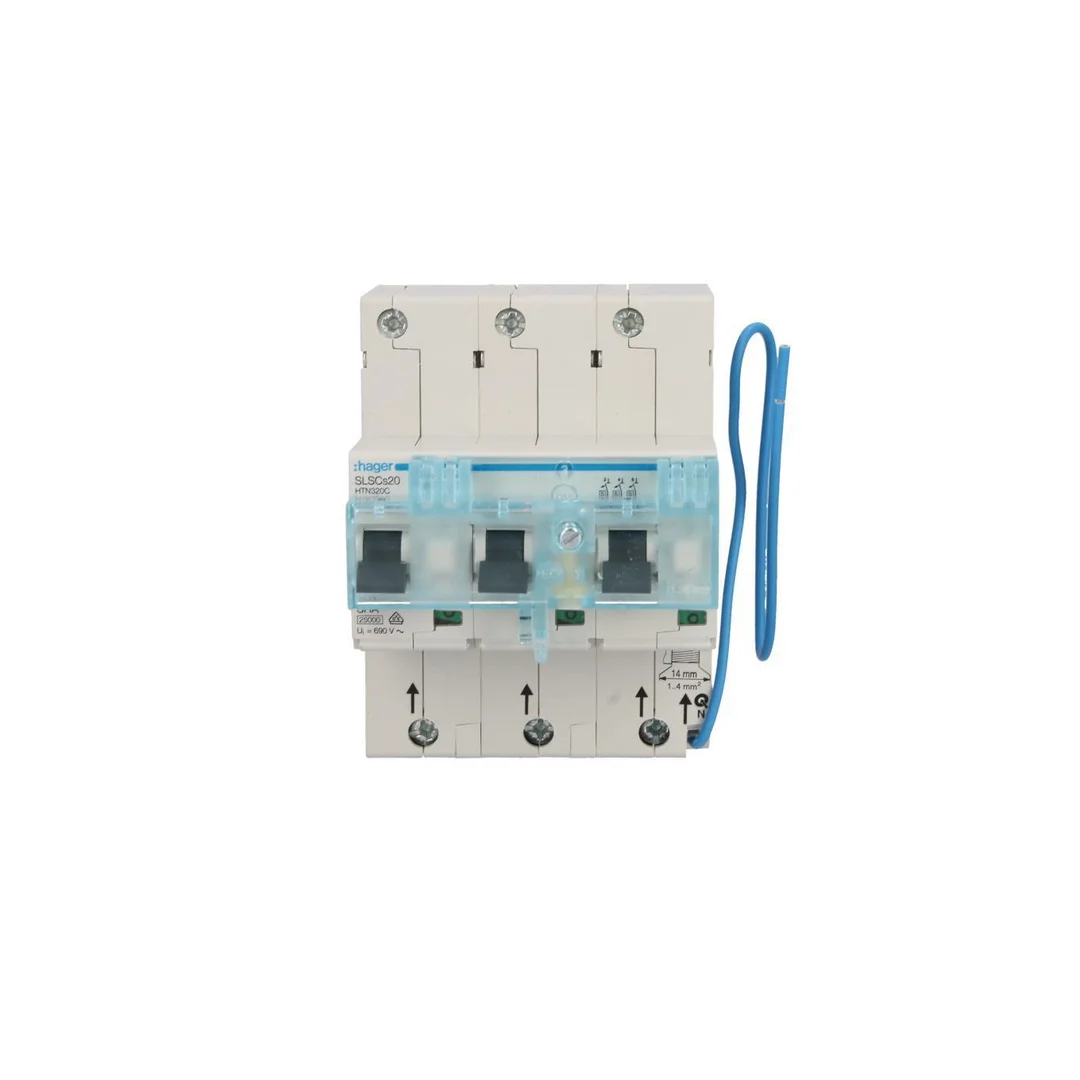

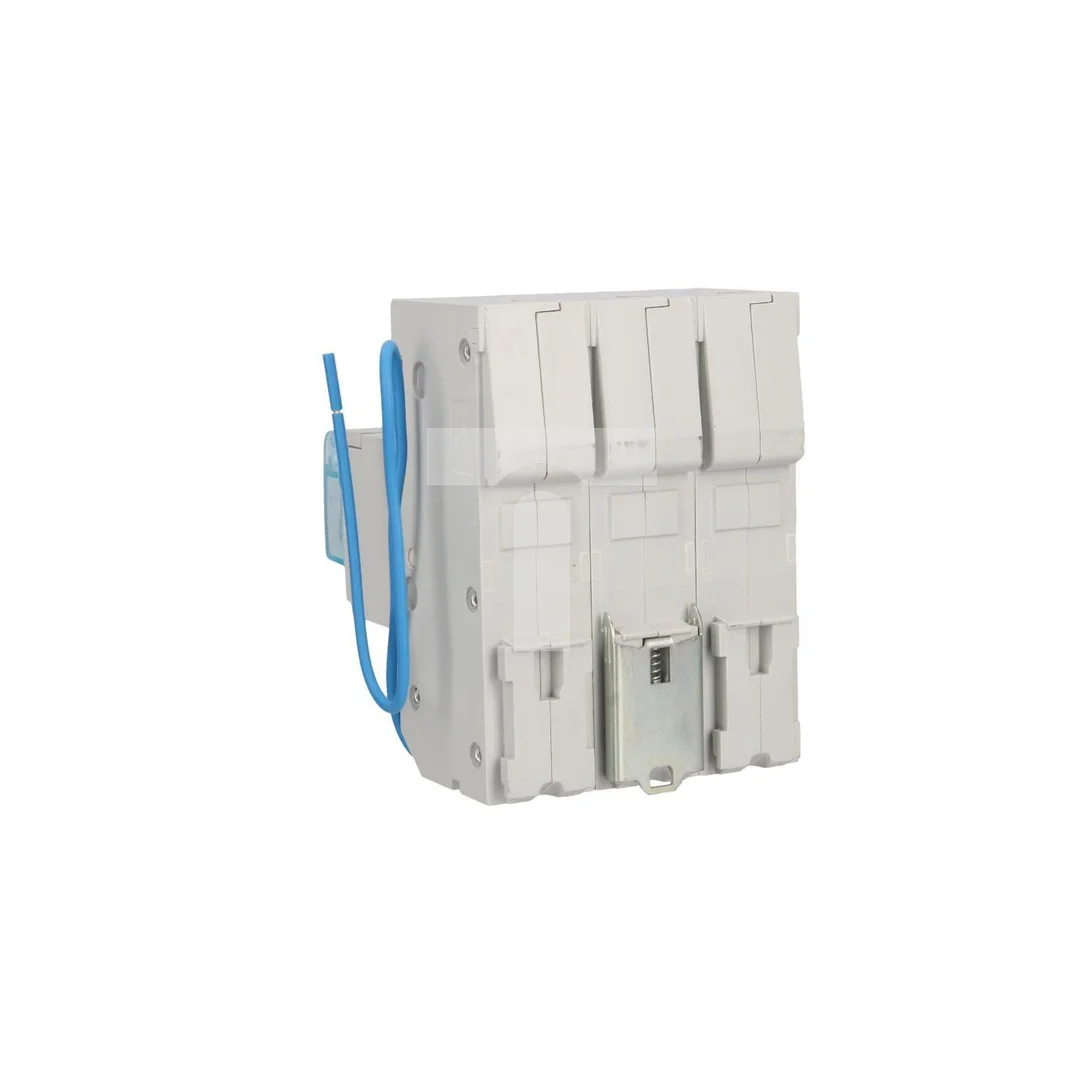

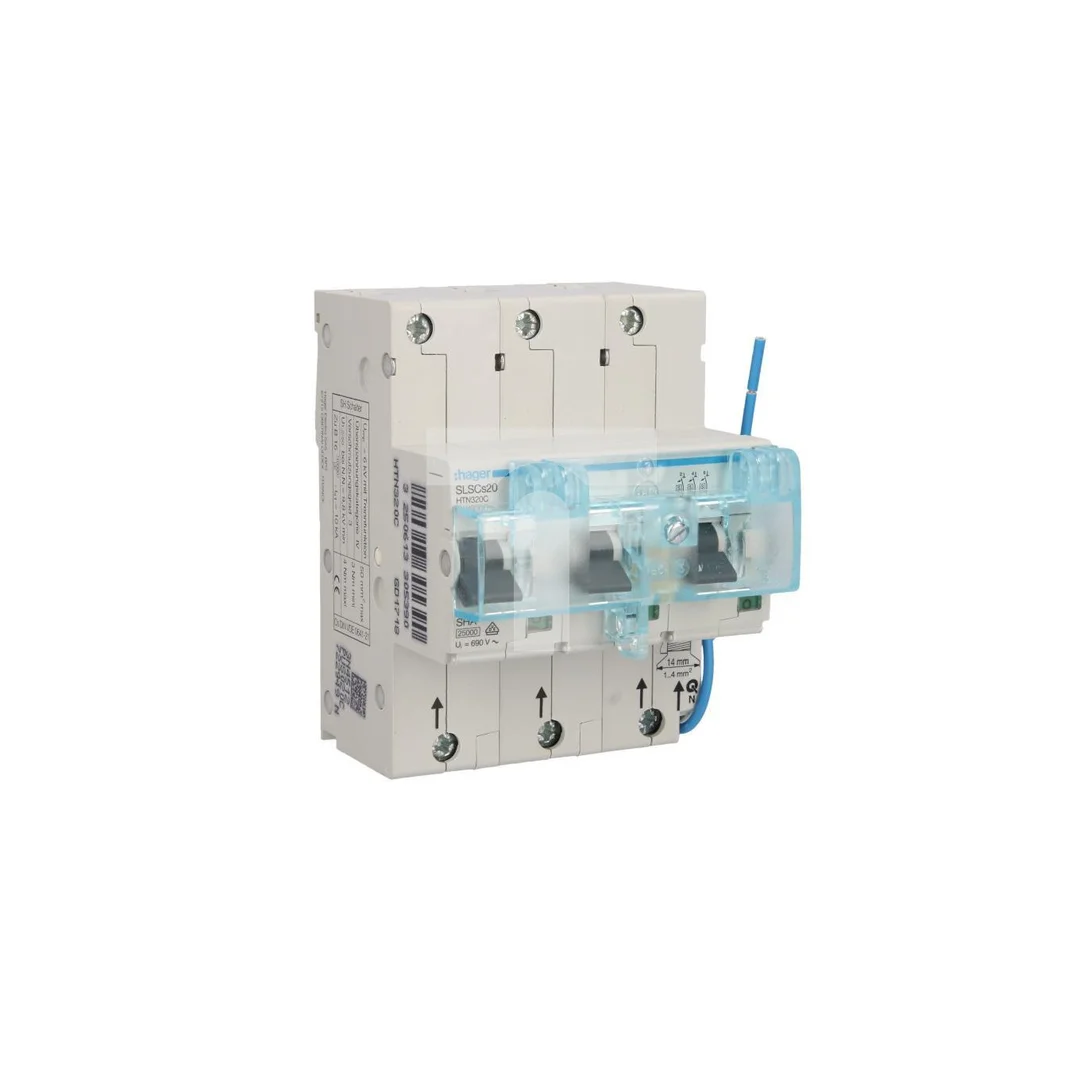

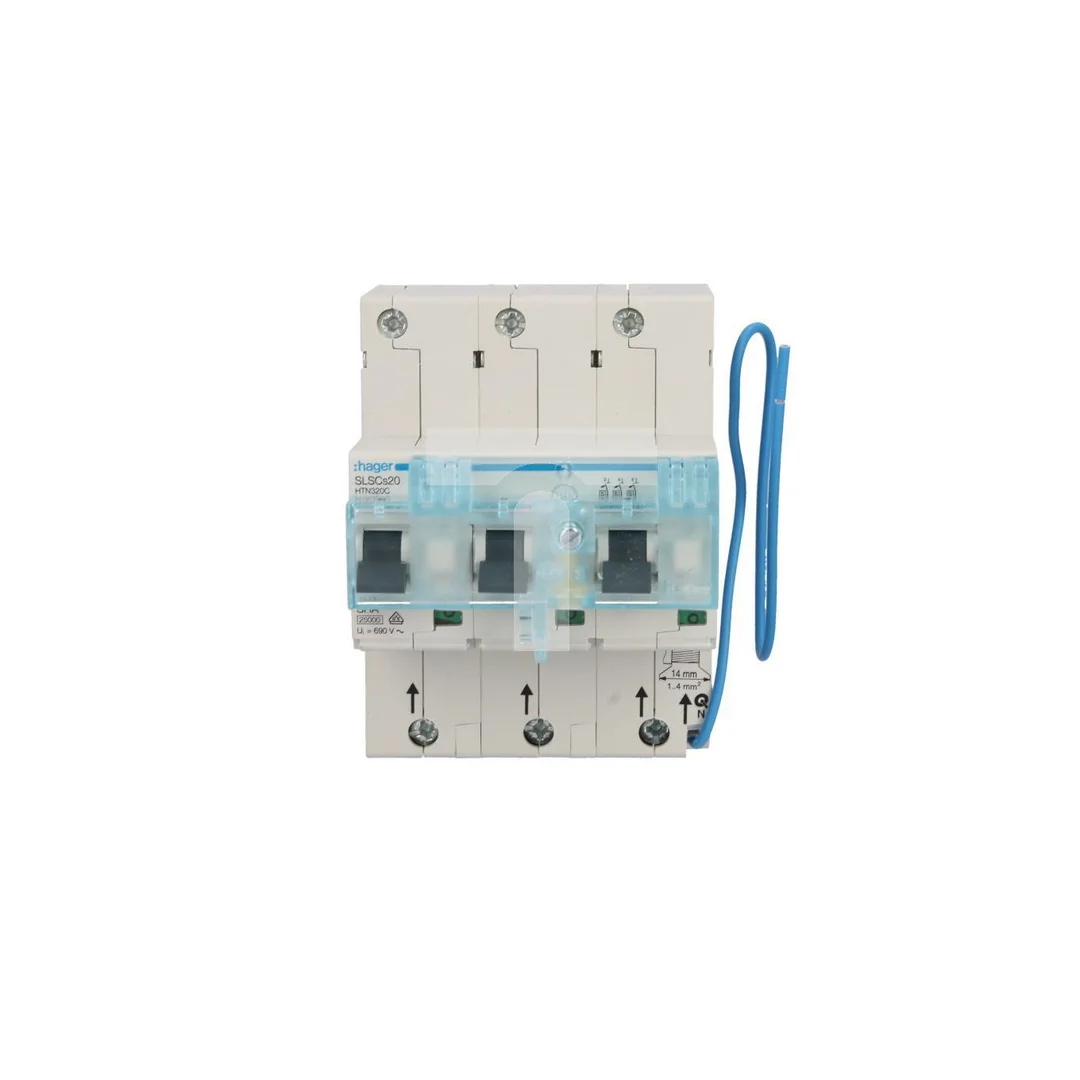

Wyłącznik nadprądowy selektywny 3P 20A Cs 25kA AC SLS HTN320C
Wyłącznik nadprądowy selektywny 3P 20A Cs 25kA AC SLS HTN320C to trójpolowy wyłącznik nadprądowy przeznaczony do ochrony obwodów trójfazowych i realizacji selektywności w instalacjach rozdzielczych. Produkt znajduje zastosowanie w rozdzielnicach modułowych montowanych na szynie TS35.
Cechy techniczne
- Konfiguracja: 3 bieguny (3P); prąd znamionowy In: 20 A
- Napięcie znamionowe: 230/400 V AC
- Prąd wyłączalny zwarciowy (Icn): 12,5 kA
- Straty mocy: maks. 10,2 W przy prądzie znamionowym
- Odporność na udary: 6000 V
- Wytrzymałość elektryczna: 1500 cykli; wytrzymałość mechaniczna: 10000 cykli
- Stopień ochrony: IP20
- Zakres temperatur pracy: -25 °C do +80 °C (temperatura wpływa na wartości prądów znamionowych)
- Wymiary: głębokość 85 mm, wysokość 110 mm, długość 91 mm, szerokość 81 mm
- Montaż: na szynie TS35; moment dokręcający przy montażu: 4 Nm
- Normy: zgodność z normami EN 60898 i DIN VDE 0641-21; konstrukcja zgodna z zasadami selektywności SLS
Zastosowanie produktu
- Ochrona obwodów trójfazowych w rozdzielnicach głównych i pomocniczych w instalacjach przemysłowych i komercyjnych
- Realizacja selektywności w kaskadach zabezpieczeń (koordynacja z wyłącznikami o charakterystyce selektywnej SLS)
- Stosowanie w instalacjach wymagających określonej liczby cykli pracy oraz niskich strat mocy przy pracy ciągłej
- Montaż w rozdzielnicach modułowych na szynie TS35, tam gdzie istotne są wymiary i ograniczony przestrzennie montaż
