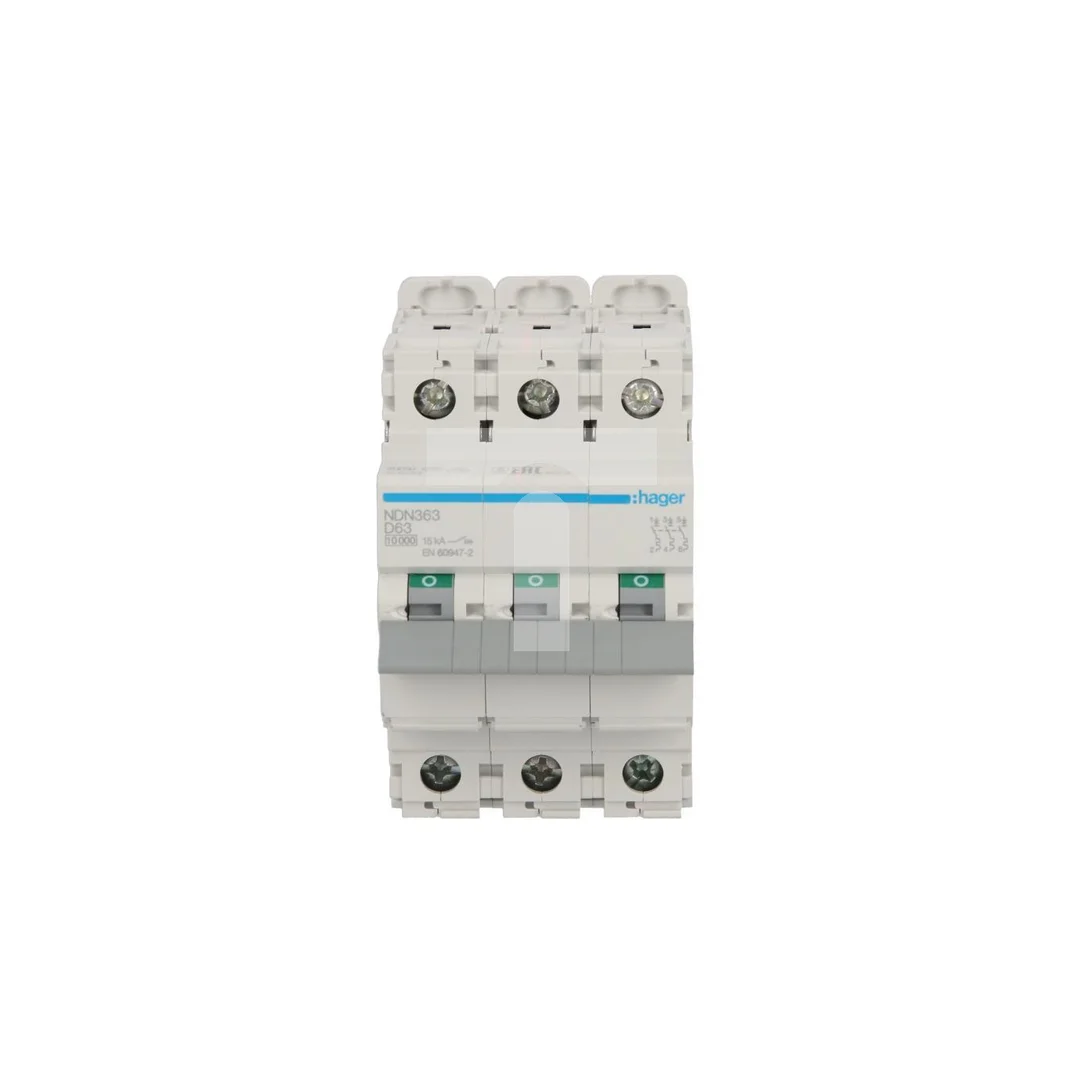

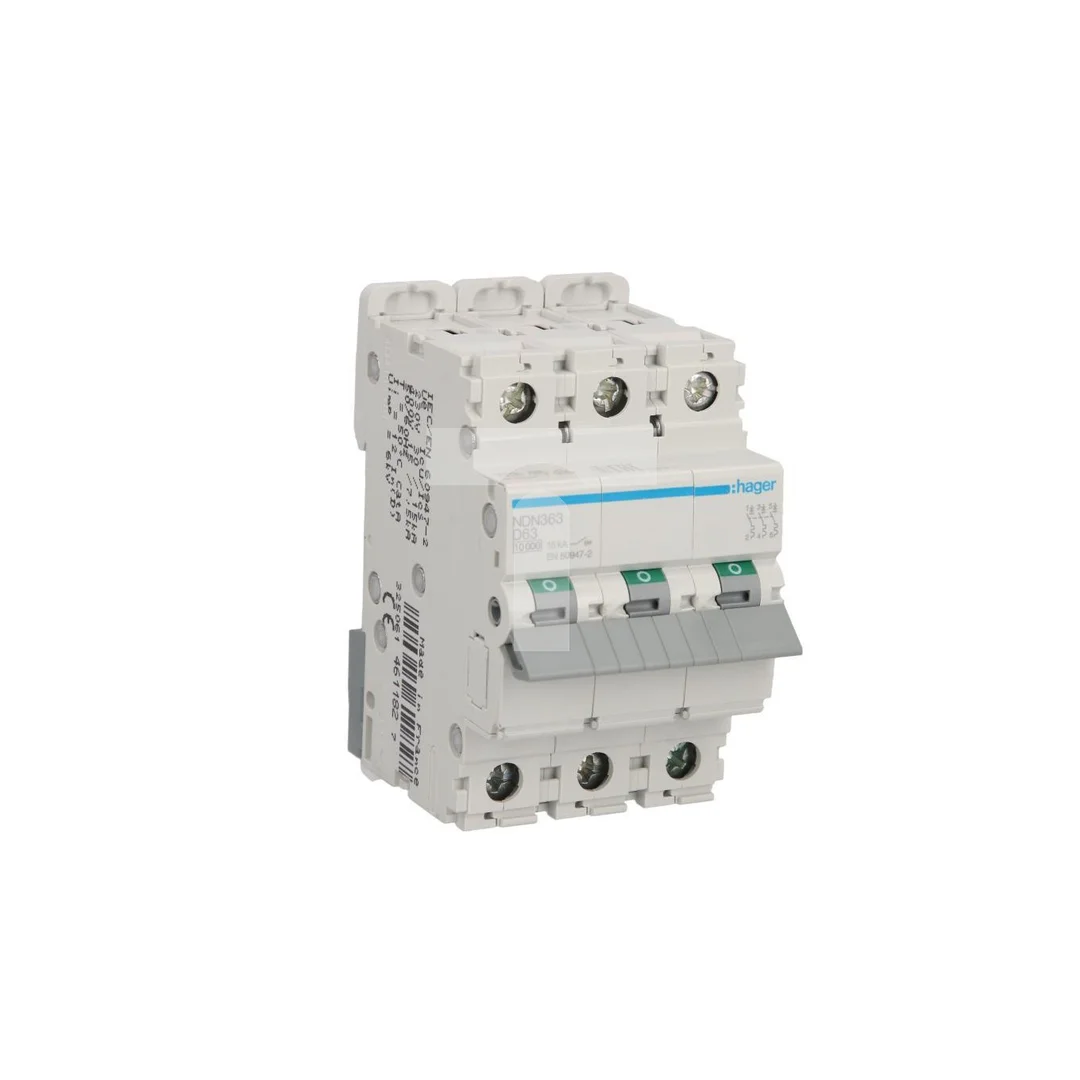

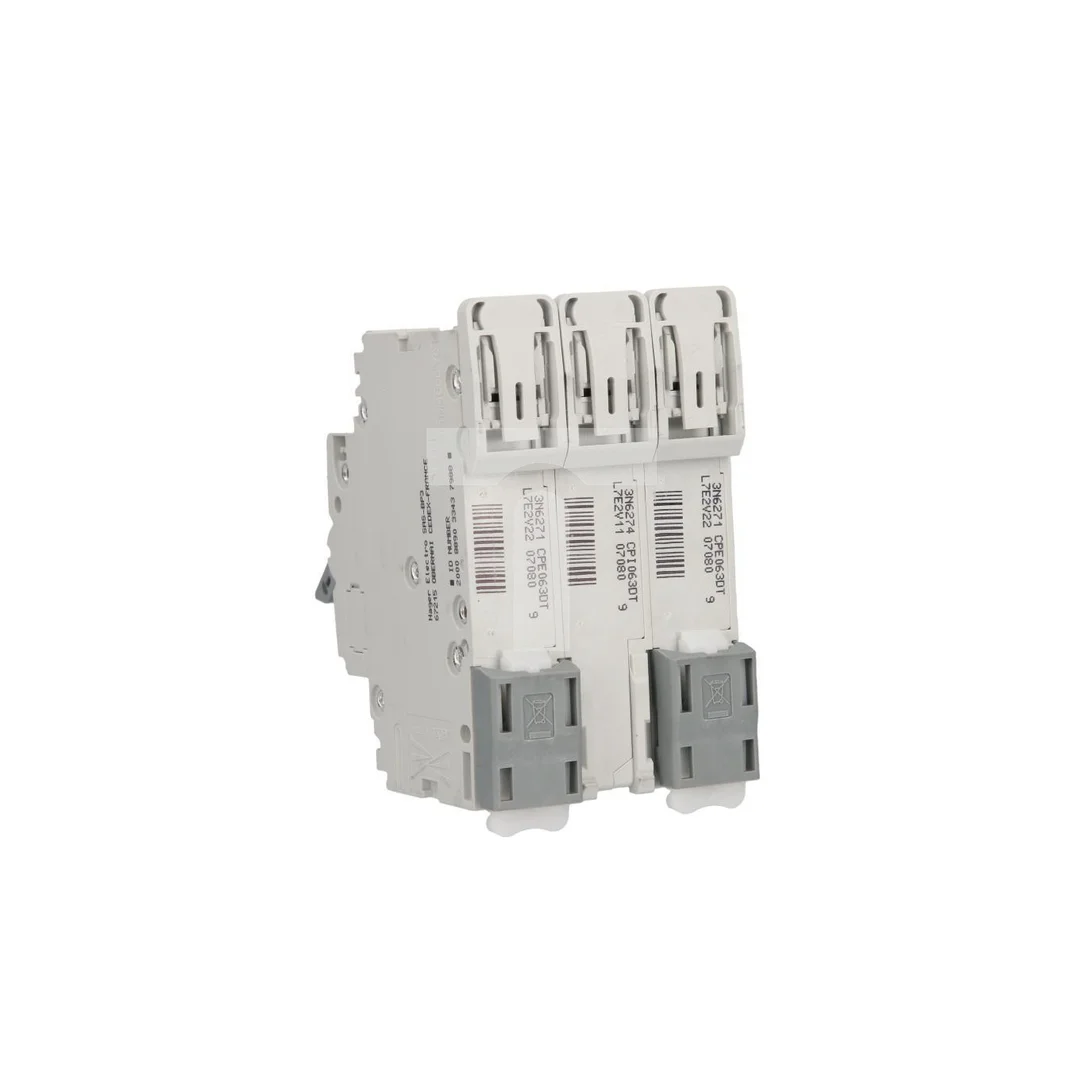

Wyłącznik nadprądowy 3P D 63A 10kA AC NDN363

Wyłącznik nadprądowy 3P D 63A 10kA AC NDN363

Wyłącznik nadprądowy NDN363 to trójpolowy aparat typu MCB o charakterystyce D, przeznaczony do ochrony obwodów trójfazowych przed przeciążeniem i zwarciem. Stosowany w rozdzielnicach niskiego napięcia w instalacjach przemysłowych i budynkowych, szczególnie tam, gdzie występują wysokie prądy rozruchowe.

Cechy techniczne

• Typ: wyłącznik nadprądowy (MCB), seria NDN363, charakterystyka wyzwalania D.
• Konfiguracja: 3 bieguny (3P); prąd znamionowy In = 63 A.
• Napięcie znamionowe: 400 V AC (w dokumentacji występuje także oznaczenie 415 V AC). Częstotliwość: 50 Hz.
• Zdolność zwarciowa/łączeniowa: 10 kA według EN 60898; 15 kA według IEC 60947-2 (Icn = 10 kA, Icu = 15 kA).
• Klasa ograniczenia energii: 3.
• Wymiary montażowe: szerokość 3 moduły, głębokość wbudowania 68 mm.
• Stopień ochrony: IP20.
• Parametry eksploatacyjne: maksymalna strata mocy 19,9 W; wytrzymałość elektryczna 4000 cykli, mechaniczna 20000 cykli.
• Temperatura pracy/magazynowania: od -25 do 80 °C.
• Montaż: szyna DIN (standardowy montaż modułowy).
• Możliwość dodatkowego wyposażenia: tak — dostępne akcesoria zgodne z katalogiem producenta.
• Uwagi projektowe: współczynniki korekcyjne prądu i charakterystyk wyzwalania zależą od liczby zainstalowanych aparatów i warunków pracy; stosować zgodnie z kartą katalogową producenta.

Zastosowanie produktu

• Ochrona obwodów trójfazowych w instalacjach przemysłowych i budynkowych.
• Zabezpieczenie obwodów z urządzeniami o dużych prądach rozruchowych (silniki, transformatory) — charakterystyka D zapewnia tolerancję krótkotrwałych prądów rozruchowych.
• Montaż w rozdzielnicach modułowych, panelach sterowniczych i szafach rozdzielczych niskiego napięcia.
• Zabezpieczenie przeciwprzeciążeniowe i zwarciowe obwodów zasilających oraz obwodów odbiorczych.
• Integracja z systemami wymagającymi opcjonalnych akcesoriów (funkcje sygnalizacji, blokady) — zgodnie z ofertą producenta.

FAQ – Najczęściej zadawane pytania i odpowiedzi

1. W jaki sposób temperatura otoczenia wpływa na prąd zadziałania wyłącznika NDN363?
   Prąd efektywny zmienia się wraz z temperaturą otoczenia: według danych katalogowych przy temperaturze 55 °C odpowiada on około 52,03 A, natomiast przy -20 °C około 86,7 A. Oznacza to, że przy podwyższonej temperaturze ambientu wyłącznik może zadziałać przy niższym prądzie niż znamionowe 63 A — należy uwzględnić te korekty przy doborze aparatu do obciążeń ciągłych.
