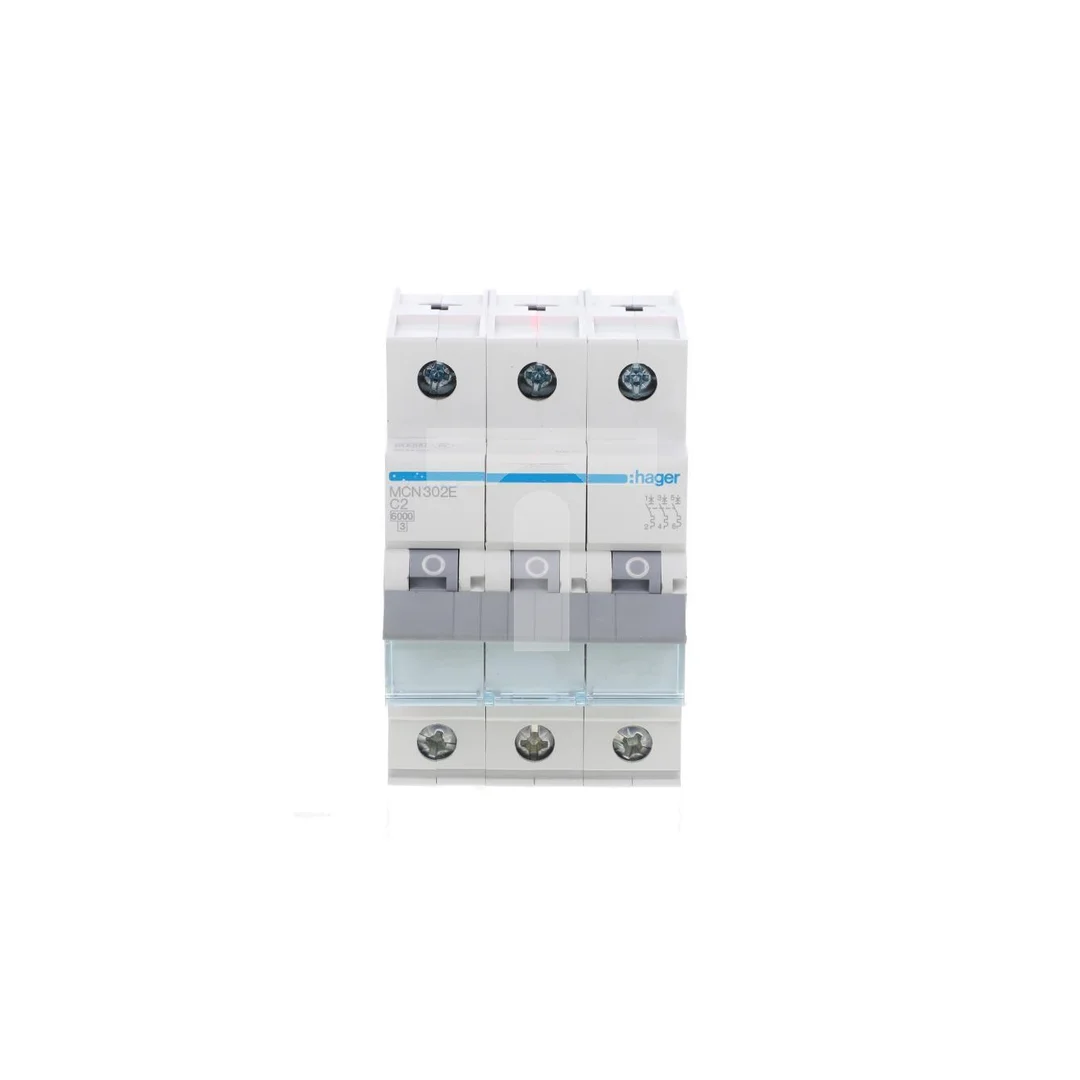

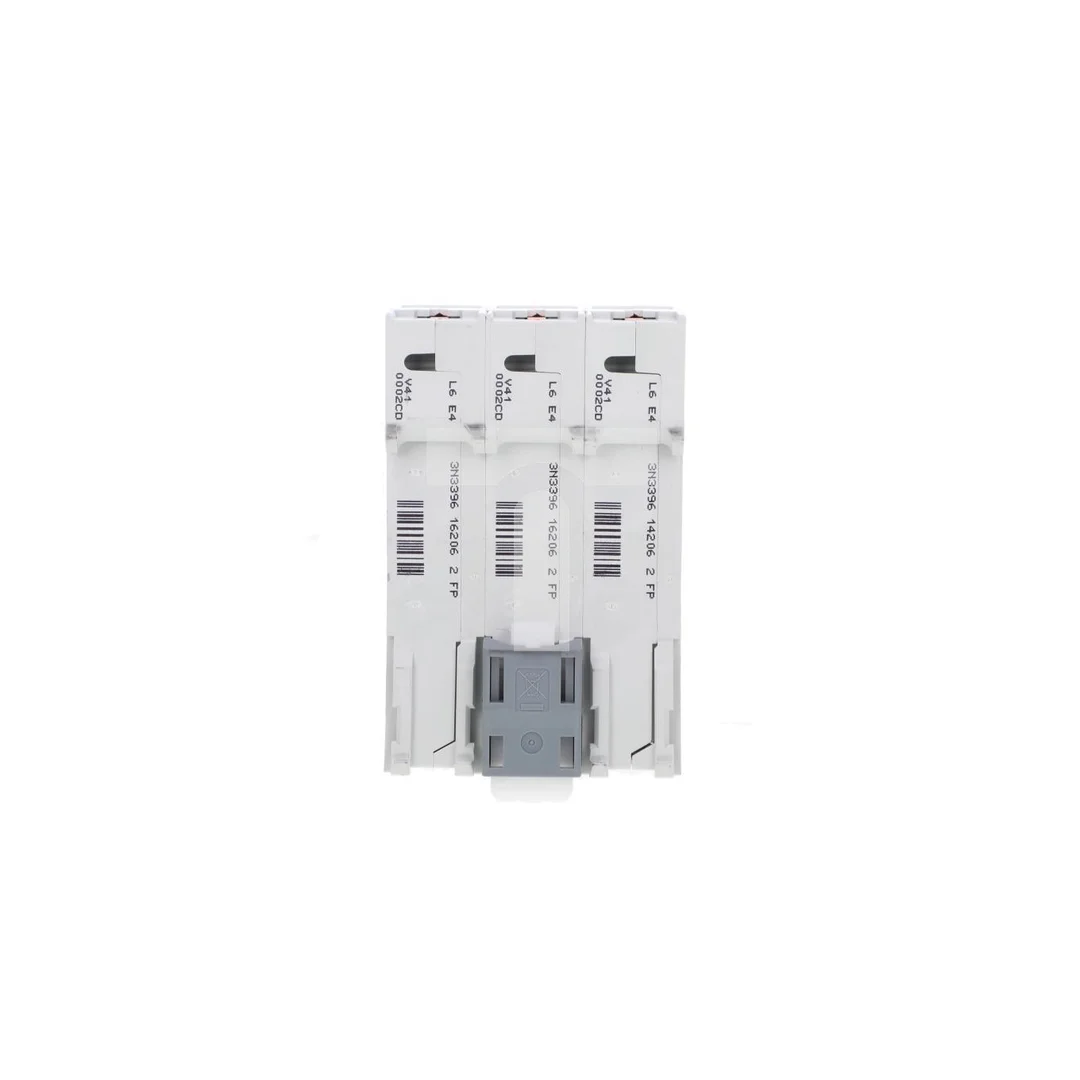

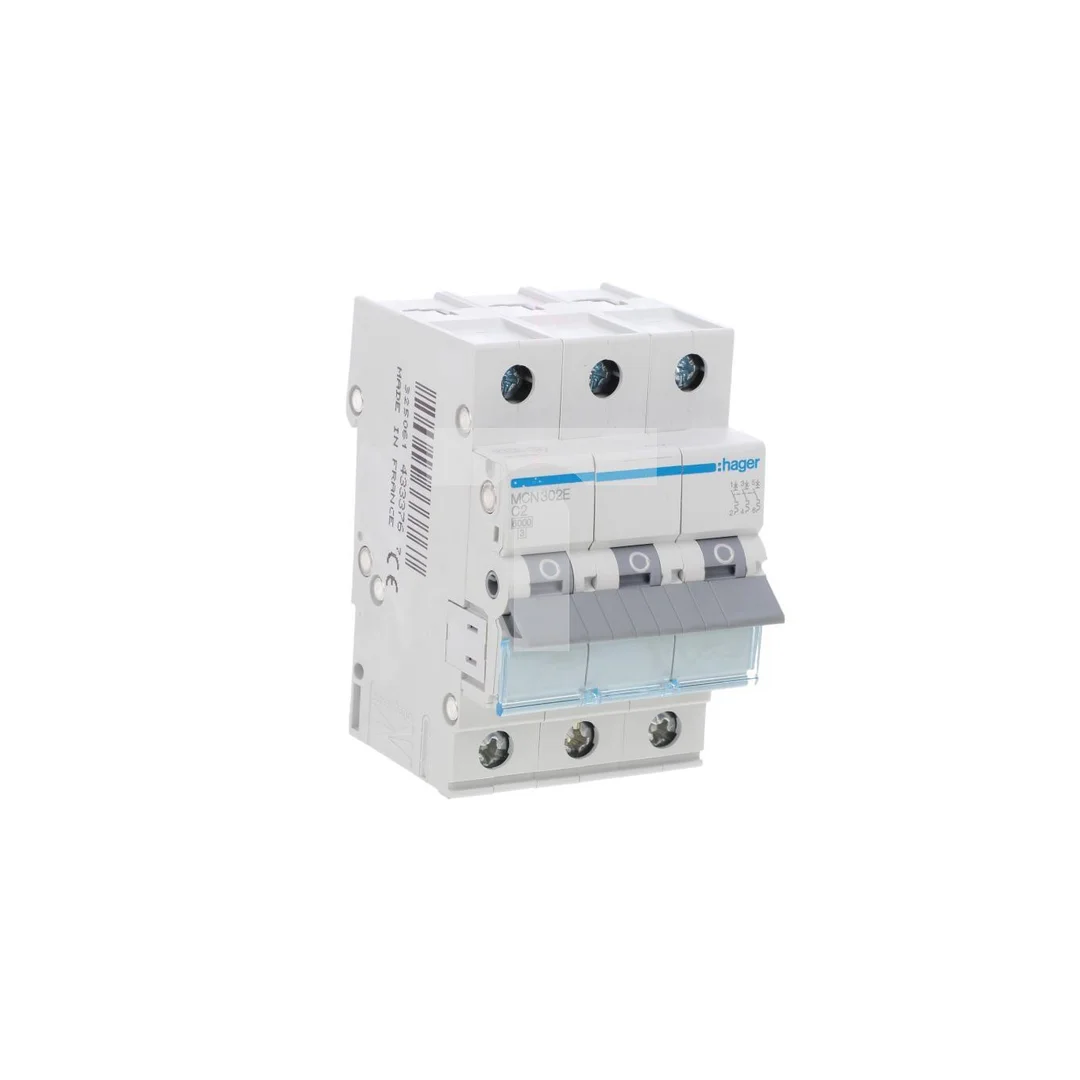

Wyłącznik nadprądowy 3P C 2A 6kA AC MCN302E

Wyłącznik nadprądowy 3P C 2A 6kA AC MCN302E

Wyłącznik nadprądowy MCN302E to trójpolowy wyłącznik typu C o prądzie znamionowym 2 A i znamionowej zdolności łączeniowej 6 kA, przeznaczony do ochrony obwodów przed przeciążeniami i zwarciami w sieciach 230/400 V AC.

Cechy techniczne

• Typ i charakterystyka: wyłącznik nadprądowy, charakterystyka C (dobrany do obwodów z umiarkowanymi prądami rozruchowymi).
• Liczba biegunów: 3P (brak rozłącznego bieguna N).
• Prąd znamionowy: 2 A.
• Znamionowa zdolność łączeniowa: 6 kA (6000 A).
• Napięcie znamionowe: 230/400 V AC; częstotliwość nominalna: 50/60 Hz.
• Zabezpieczenia: elementy bezzwłoczne i zwłoczne o zadanych nastawach (szczegóły w karcie katalogowej dla poszczególnych wariantów).
• Straty mocy maks.: 4,1 W (dla podanych warunków znamionowych).
• Wytrzymałość: elektryczna 4000 cykli, mechaniczna 20 000 cykli.
• Wymiary: wysokość 83 mm, szerokość 52,5 mm, głębokość 70 mm.
• Stopień ochrony: IP20; temperatura przechowywania: -25 do 80 °C.
• Zgodność: norma EN 60898-1; wyłącznik objęty deklaracją zgodności WE dla wyrobów MCB (serie MBN…E i MCN…E).
• Dokumentacja: karta katalogowa zawiera współczynniki korekcyjne, charakterystyki prądowe w funkcji temperatury, zalecane momenty dokręcania oraz listę akcesoriów.

Zastosowanie produktu

• Ochrona obwodów zasilających instalacje 230/400 V AC przed przeciążeniami i zwarciami w rozdzielnicach mieszkaniowych, komercyjnych oraz lekkich instalacjach przemysłowych.
• Ochrona obwodów oświetleniowych, gniazd oraz obwodów sterowania o niskim prądzie roboczym.
• Stosowanie tam, gdzie wymagana jest charakterystyka C — obwody z umiarkowanymi prądami rozruchu urządzeń.
• Wymiana i dobór w układach wymagających zdolności łączeniowej do 6 kA i zgodności z normą EN 60898-1.
