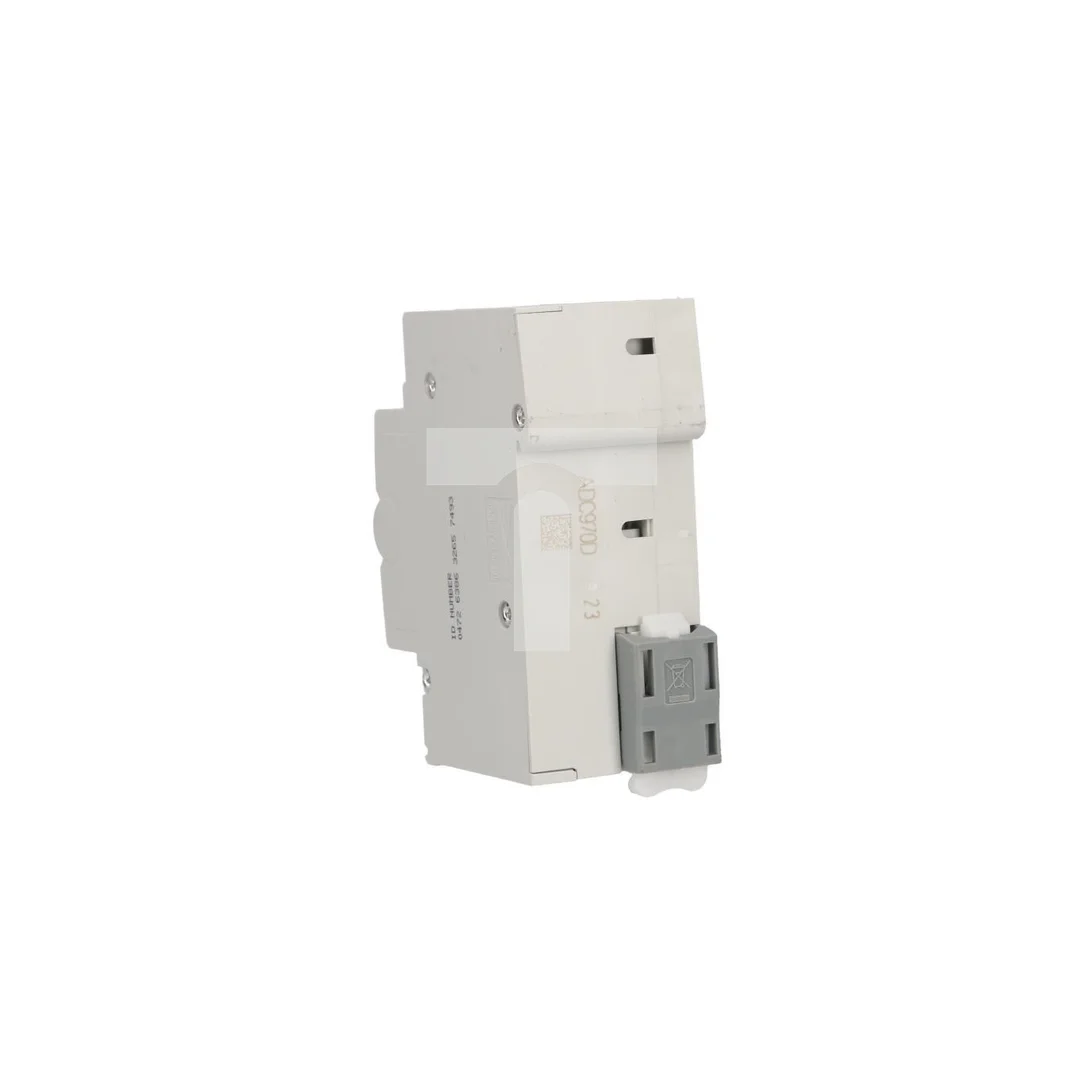

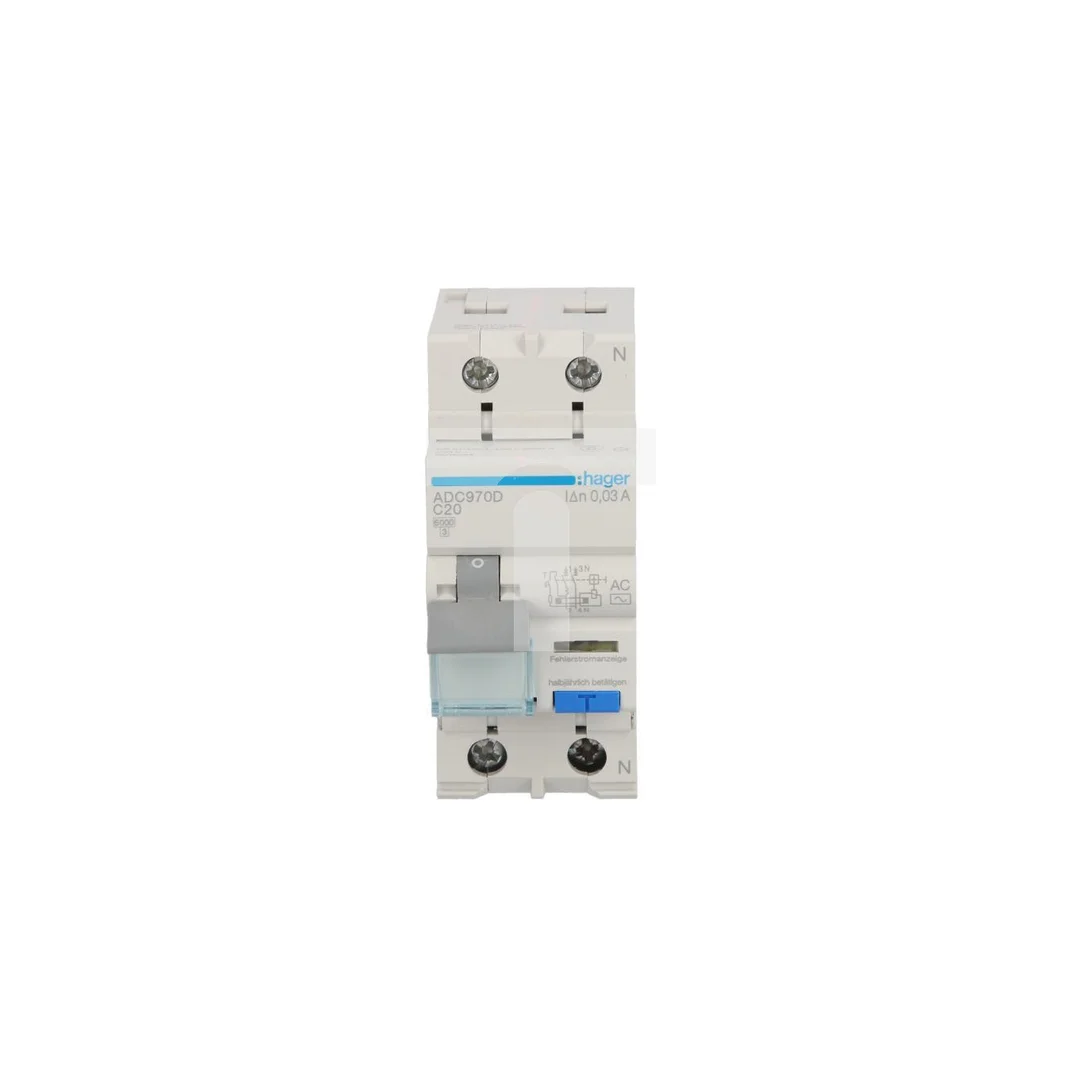

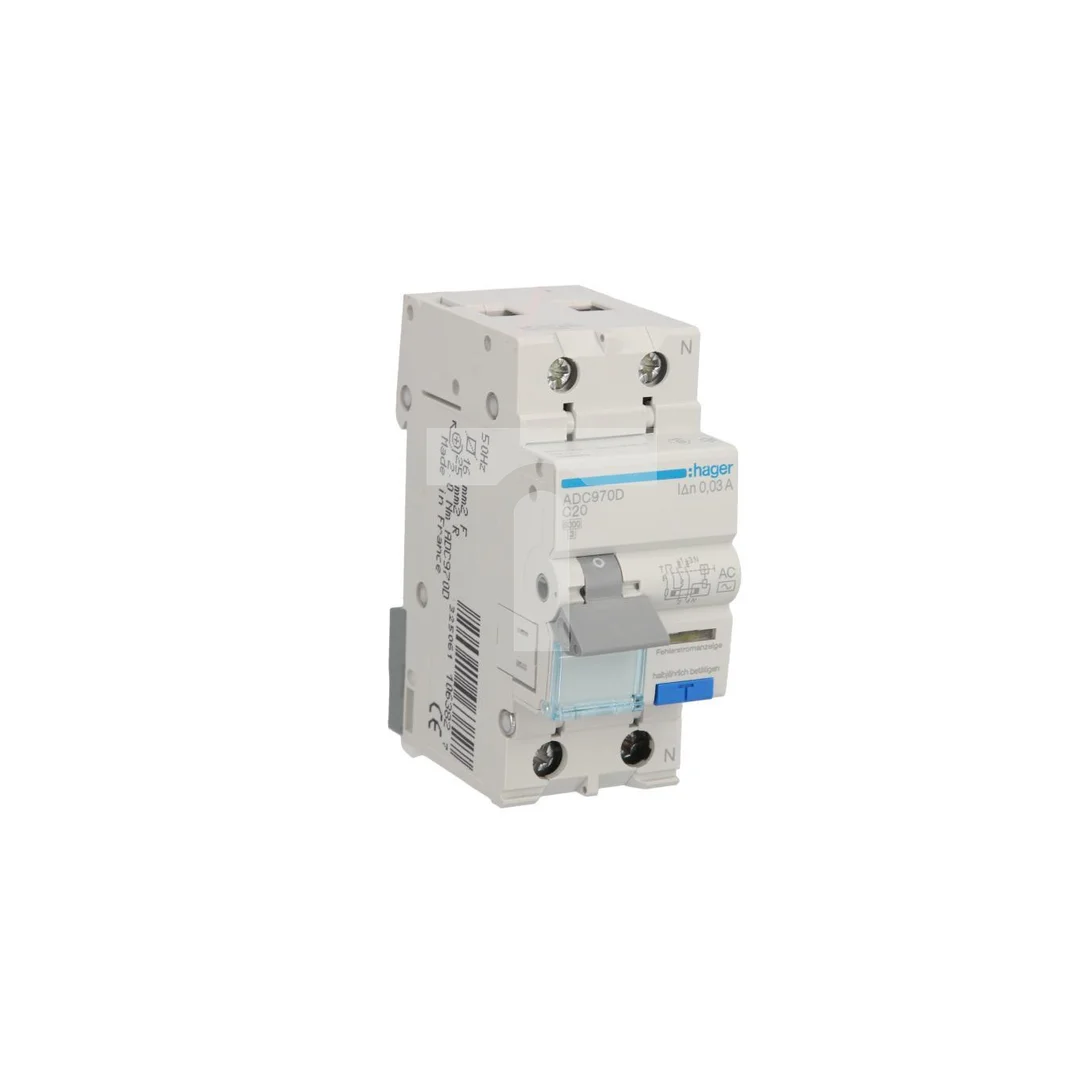

Wyłącznik różnicowo-nadprądowy RCBO ADC970D 1P+N łączy ochronę różnicowoprądową (30 mA, typ AC) z zabezpieczeniem nadprądowym o charakterystyce C i nominalnym prądzie 20 A. Przeznaczony do ochrony jednofazowych obwodów z wymogiem jednoczesnego rozłączania biegunu neutralnego.

Cechy techniczne

• Typ urządzenia: RCBO 1P+N, ADC970D; liczba biegunów: 2 (1P+N) z jednoczesnym rozłączaniem bieguna N
• Prąd znamionowy In: 20 A; charakterystyka wyzwalania: C
• Znamionowy prąd różnicowy IΔn: 0,03 A (30 mA), czułość typu AC (wyzwalanie na składową przemienną)
• Znamionowa zwarciowa zdolność łączeniowa: 6 kA (zgodnie z EN 60898)
• Częstotliwość pracy: 50 Hz; klasa ograniczenia energii: 3; kategoria przepięcia: 3; stopień zanieczyszczenia: 2
• Zakres temperatur pracy: -25 °C do 70 °C; wpływ temperatury na wartość prądu: efektowny prąd znamionowy zmienia się w przedziale ~22,7 A przy -25 °C do ~18,8 A przy 60 °C
• Wytrzymałość elektryczna i mechaniczna: 2000 cykli
• Wymiary: głębokość zabudowy 68 mm, wysokość 83 mm, szerokość 35 mm (2 moduły)
• Stopień ochrony: IP2X; montaż: zgodnie z wymaganiami instalacyjnymi producenta (uwzględnić współczynniki korekcyjne przy montażu obok innych urządzeń)

Zastosowanie produktu

• Ochrona jednofazowych obwodów zasilających gniazda i oświetlenie w instalacjach mieszkaniowych, biurowych i lekkiego przemysłu.
• Zabezpieczenie obwodów z obciążeniami indukcyjnymi i pojemnościowymi, gdzie wymagana jest charakterystyka wyzwalania C (np. małe silniki, urządzenia grzewcze, zasilacze).
• Stosowanie w rozdzielnicach modułowych wewnątrz budynków do ochrony przed porażeniem prądem upływowym oraz do jednoczesnego zabezpieczenia nadprądowego i różnicowoprądowego.
• Zastosowanie tam, gdzie konieczne jest jednoczesne rozłączanie przewodu neutralnego wraz z fazą.

FAQ – Najczęściej zadawane pytania i odpowiedzi

1. Jak wpływa temperatura pracy na dopuszczalny prąd obciążenia?
   Dla ADC970D nominalny prąd 20 A jest zależny od temperatury otoczenia: przy -25 °C efektywny dopuszczalny prąd może osiągać ~22,7 A, natomiast przy 60 °C spada do ~18,8 A. Przy doborze do obciążenia ciągłego należy uwzględnić ten derating lub zapewnić warunki pracy zbliżone do temperatury odniesienia.
2. Czy ADC970D nadaje się do montażu w standardowej rozdzielnicy wewnętrznej?
   Tak — stopień ochrony IP2X (IP20) i wymiary 2 modułów wskazują na przeznaczenie do montażu w wewnętrznych rozdzielnicach modułowych; nie przeznaczony do zastosowań narażonych na wilgoć lub bezpośrednie działanie wody.
