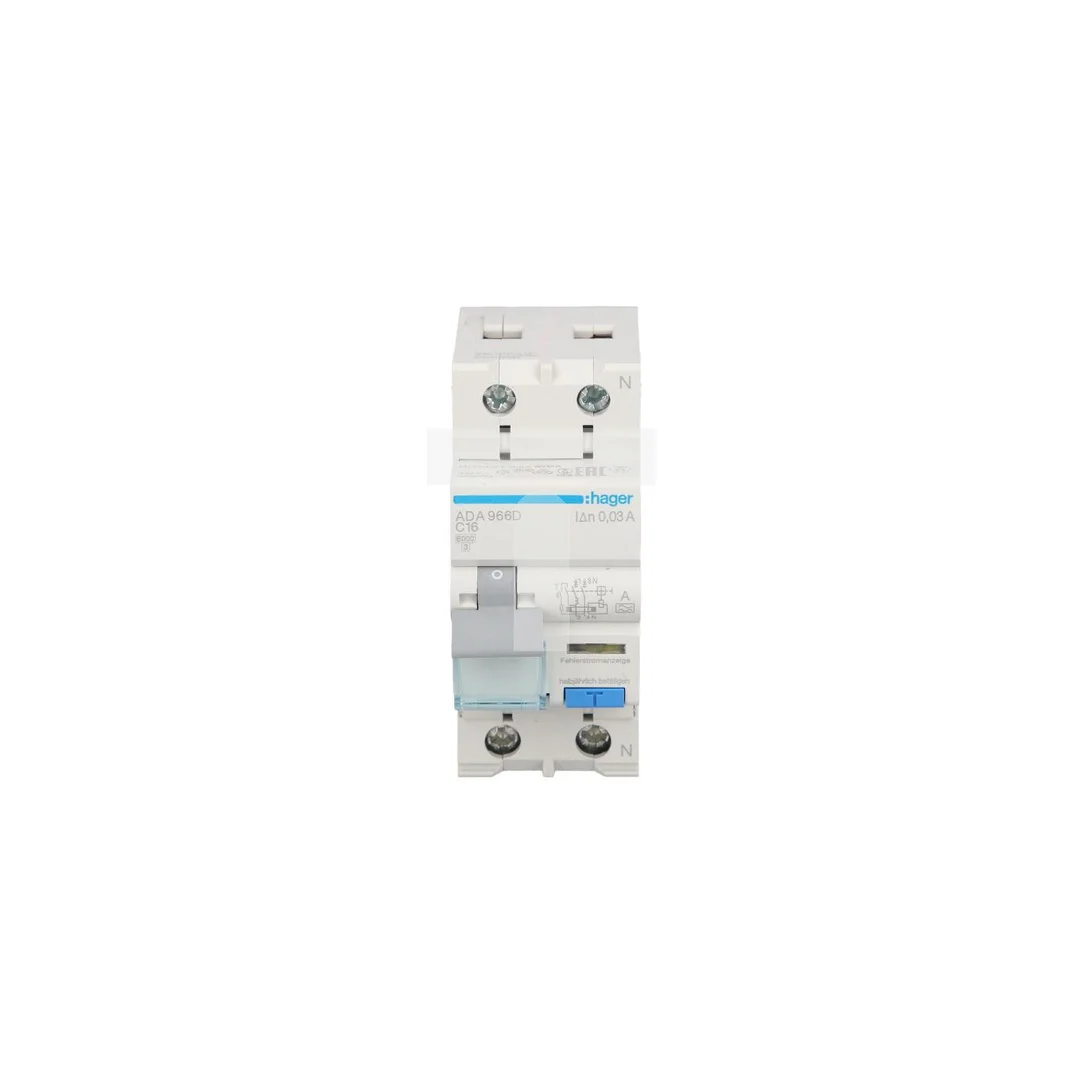

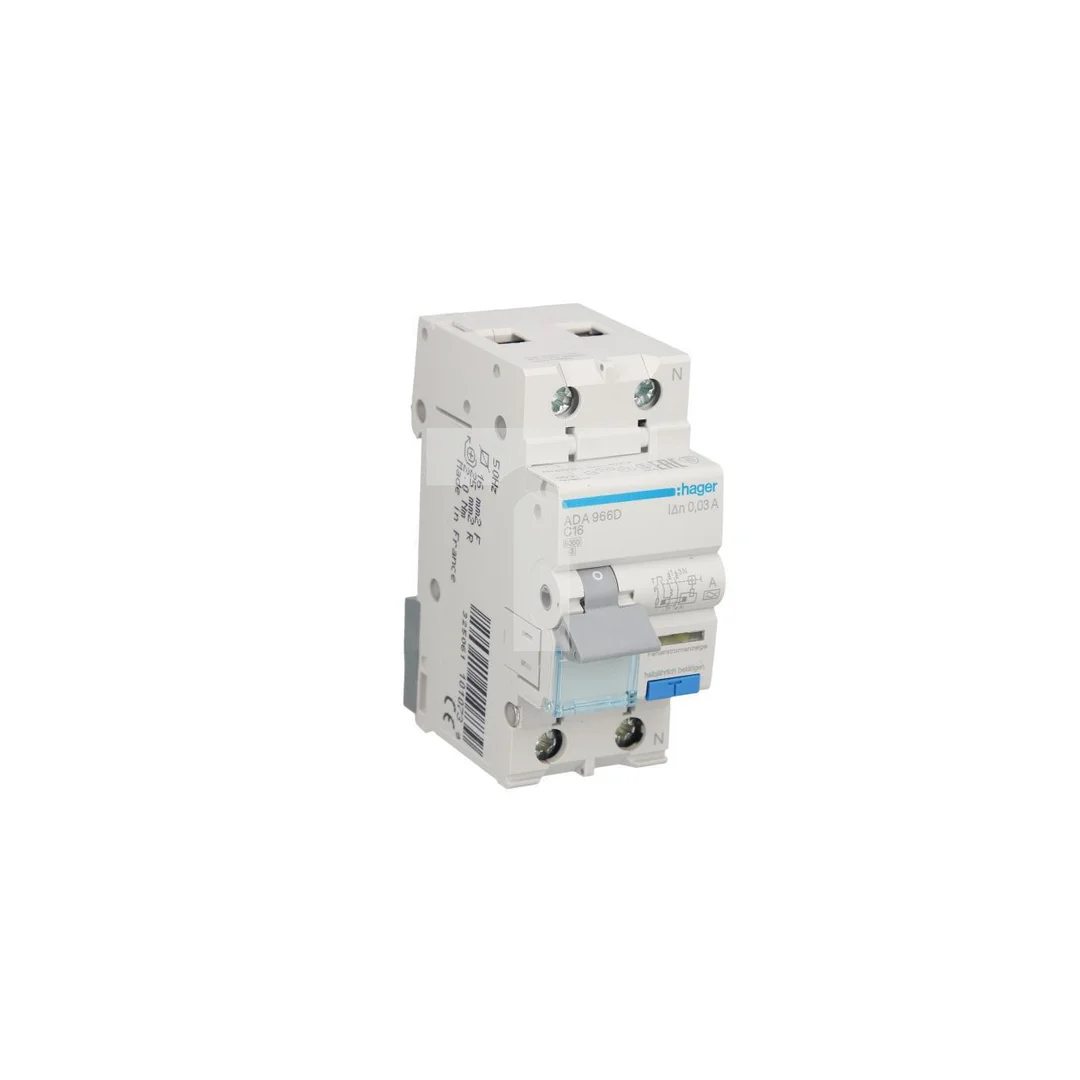

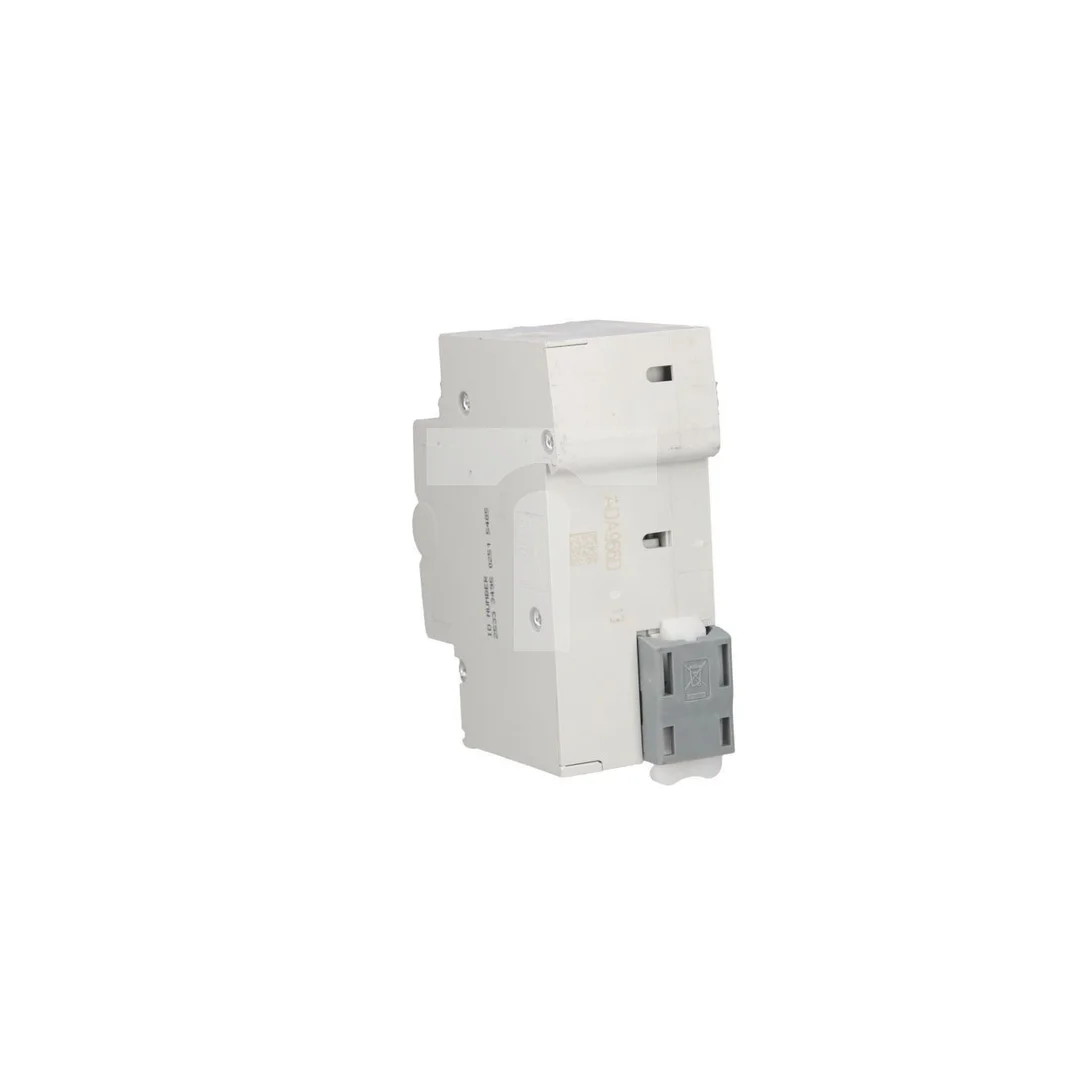

Wyłącznik różnicowo-nadprądowy RCBO 2P C16A 0,03A Typ A ADA966D

Wyłącznik różnicowo-nadprądowy RCBO 2P C16A 0,03A Typ A ADA966D

Wyłącznik różnicowo-nadprądowy RCBO ADA966D 1P+N 2-biegunowy łączy funkcję ochrony różnicowoprądowej i nadprądowej w jednym module, przeznaczony do ochrony obwodów jednofazowych przed porażeniem oraz przeciążeniem/ zwarciem. Stosowany w rozdzielnicach dla instalacji mieszkaniowych, komercyjnych i lekkiego przemysłu.

Cechy techniczne

• Prąd znamionowy: 16 A
• Znamionowy prąd różnicowy: 0,03 A (30 mA), czułość: Typ A (wyzwalanie na prądy przemienne i pulsujące składowe DC)
• Charakterystyka wyzwalania nadprądowego: C
• Liczba biegunów: 2 (1P+N), jednoczesne rozłączanie bieguna N: tak
• Napięcie znamionowe / częstotliwość: 400 V, 50 Hz
• Znamionowa zdolność zwarciowa: 6 kA
• Szerokość: 2 moduły (montaż na szynie DIN 35 mm)
• Stopień ochrony: IP2X
• Wymiary (G x W x S): 68 × 83 × 35 mm
• Wytrzymałość elektryczna/mechaniczna: ok. 2000 cykli; zakres temperatur pracy przewidziany przez producenta (zależny od warunków instalacji)

Zastosowanie produktu

• Ochrona obwodów gniazd i oświetlenia w instalacjach jednofazowych w budynkach mieszkalnych i obiektach usługowych.
• Ochrona przed porażeniem oraz wykrywanie upływów pulsujących (urządzenia z elektroniką, falowniki, prostowniki) dzięki czułości Typ A.
• Montaż w rozdzielnicach na szynie DIN jako ochrona selektywna w połączeniu z innymi aparatami o dobranej charakterystyce C i zdolności zwarciowej.
• Zabezpieczenie obwodów w instalacjach o zdolności zwarciowej do 6 kA.

FAQ – Najczęściej zadawane pytania i odpowiedzi

1. Czy ADA966D nadaje się do ochrony obwodów z urządzeniami zawierającymi falowniki i zasilacze impulsowe?
   Tak — ze względu na czułość Typ A wyłącznik ADA966D wykrywa prądy różnicowe przemienne oraz pulsujące składowe DC typowe dla falowników i zasilaczy impulsowych; przy obwodach z dużymi składowymi DC należy jednak zweryfikować wymagania producenta urządzeń i dobór aparatury.
2. Jakie są wymagania montażowe dla ADA966D w rozdzielnicy?
   Wyłącznik montuje się na szynie DIN 35 mm, zajmuje 2 moduły; wymagane jest prawidłowe podłączenie przewodów fazy i neutralnego oraz zapewnienie przestrzeni na odprowadzenie przewodów zgodnie ze wskazaniami projektu instalacji.
