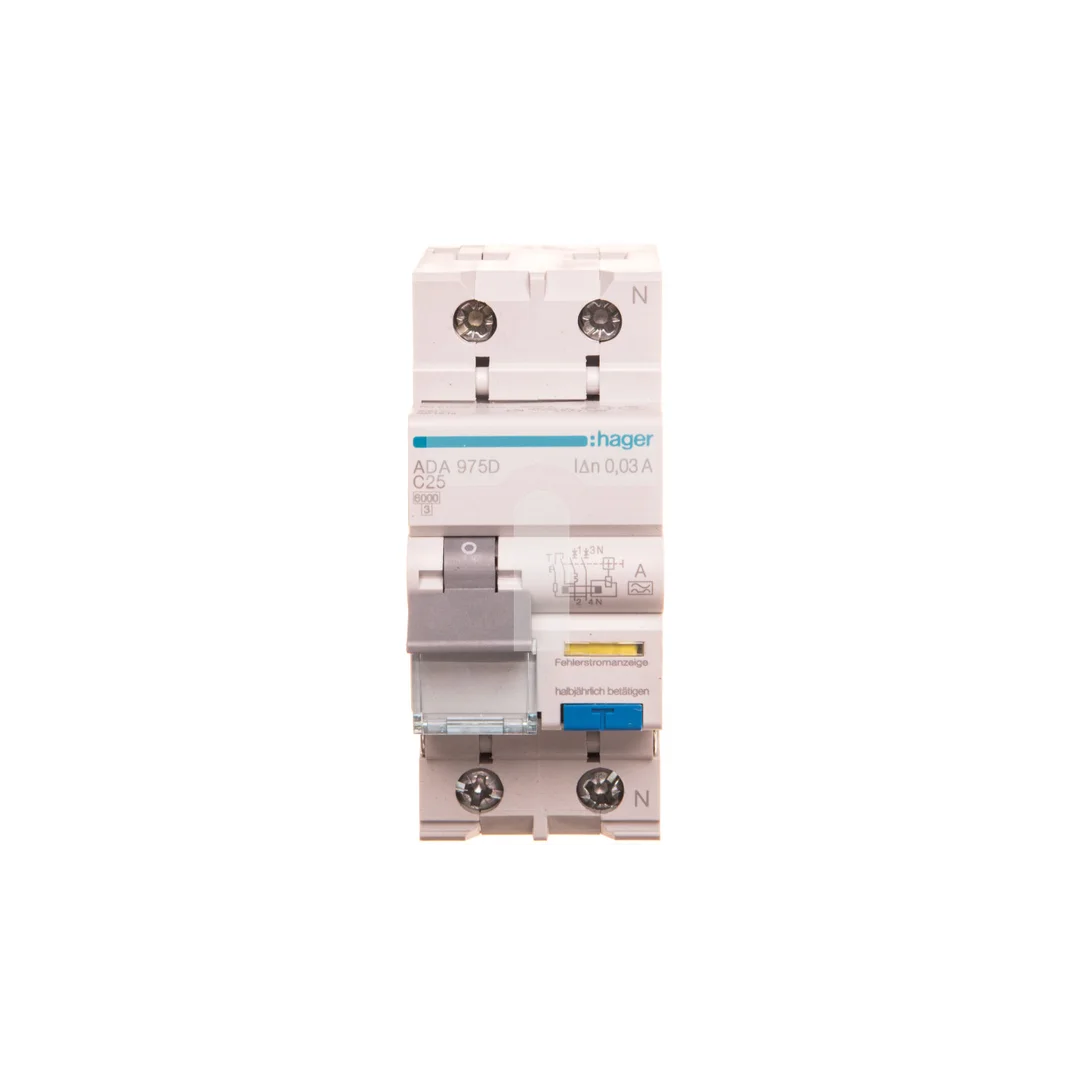

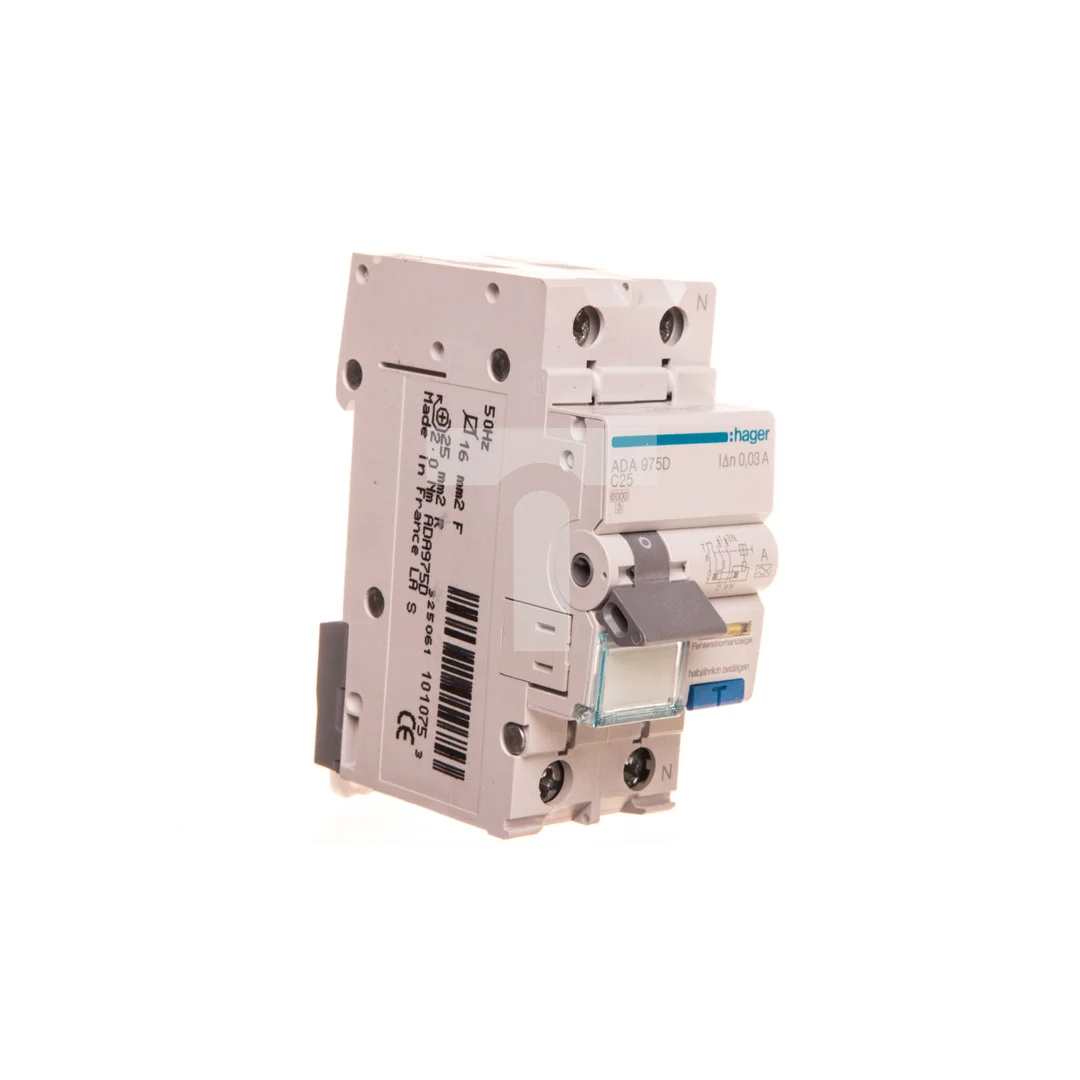

Wyłącznik różnicowo-nadprądowy RCBO 2P C25A 0,03A Typ A ADA975D

Wyłącznik różnicowo-nadprądowy RCBO 2P C25A 0,03A Typ A ADA975D

Wyłącznik różnicowo-nadprądowy ADA975D (RCBO) 2P 1P+N 25 A / 0,03 A, typ A, przeznaczony do jednoczesnej ochrony przed porażeniem prądem upływowym i przeciążeniem/ zwarciem w obwodach jednofazowych montowanych na szynie DIN.

Parametry techniczne

• Konfiguracja: 2 bieguny (1P + N), jednoczesne rozłączanie przewodu N
• Prąd znamionowy: 25 A
• Znamionowy prąd różnicowy: 0,03 A (30 mA)
• Charakterystyka wyzwalania nadprądowego: C
• Czułość: Typ A (wykrywanie składowych przemiennych i pulsujących składowych stałych)
• Napięcie znamionowe: 400 V
• Znamionowa zwarciowa zdolność łączeniowa: 6 kA
• Szerokość: 2 moduły (montaż na szynie DIN)
• Stopień ochrony: IP2X
• Wskaźnik zadziałania zabezpieczenia (wizualny)
• Wymiary: głębokość 68 mm, wysokość 93 mm, szerokość 35 mm
• Temperatura pracy: od -25 °C do 70 °C (charakterystyka elektryczna uwzględnia zakresy temperaturowe)

Zastosowanie produktu

• Ochrona obwodów gniazd i oświetlenia w instalacjach mieszkaniowych, biurowych i lekkich obiektach przemysłowych.
• Zabezpieczenie pojedynczych obwodów zasilających urządzenia z elektroniką, gdzie występują składowe pulsujące prądu (wybór typu A).
• Stosowanie w rozdzielnicach szynowych DIN do ochrony przed porażeniem i zapobiegania pożarom wynikającym z prądów upływowych oraz przeciążeń i zwarć.
• Zastosowanie tam, gdzie wymagane jest jednoczesne odłączenie przewodu neutralnego (N) podczas zadziałania.

FAQ – Najczęściej zadawane pytania i odpowiedzi

1. Czy wyłącznik ADA975D (Typ A) wykrywa prądy pulsujące składowe stałe?
   Tak — oznaczenie Typ A oznacza, że ADA975D wykrywa zarówno przemienne prądy różnicowe, jak i pulsujące składowe stałe, dlatego jest odpowiedni do obwodów z urządzeniami elektronicznymi generującymi takie składowe.
