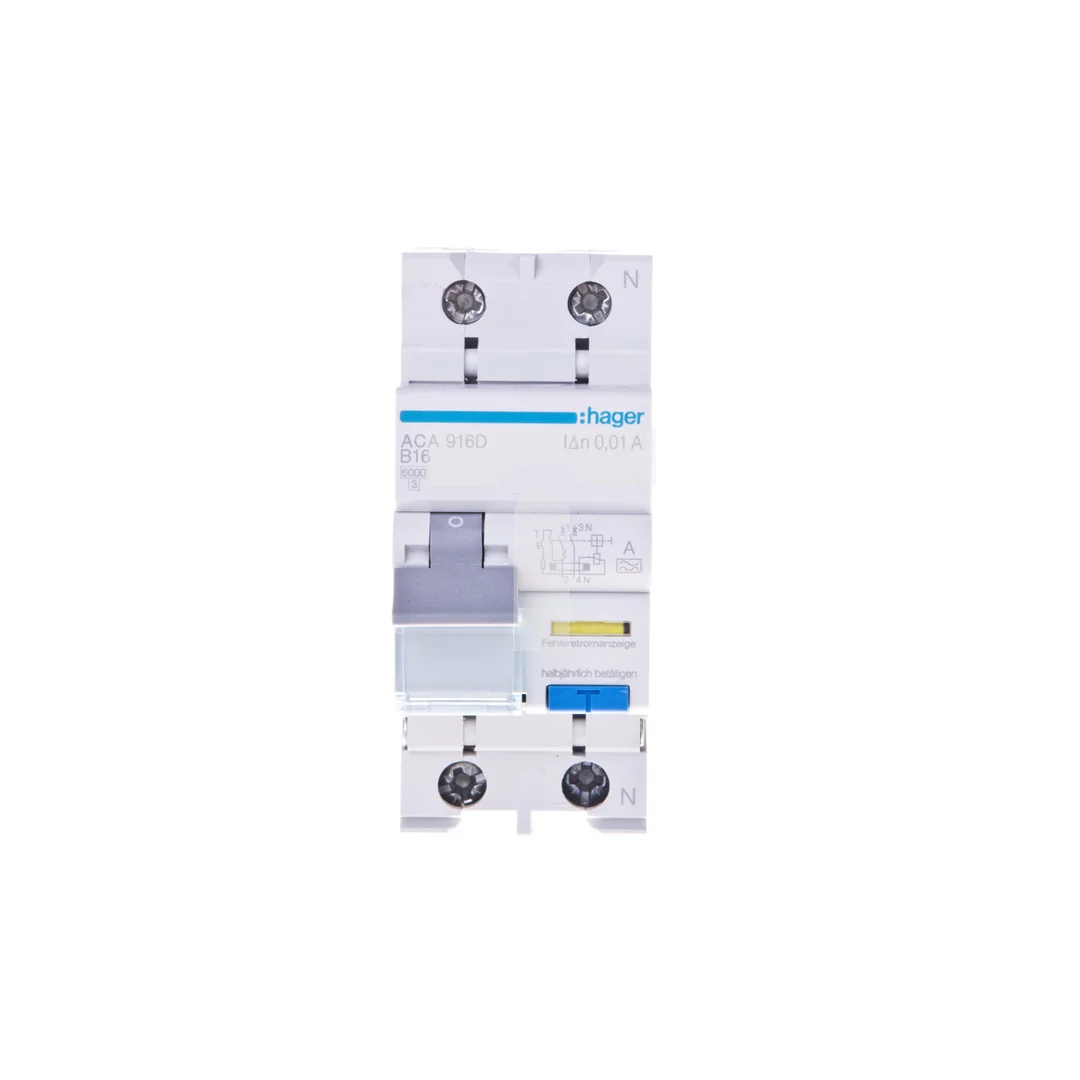

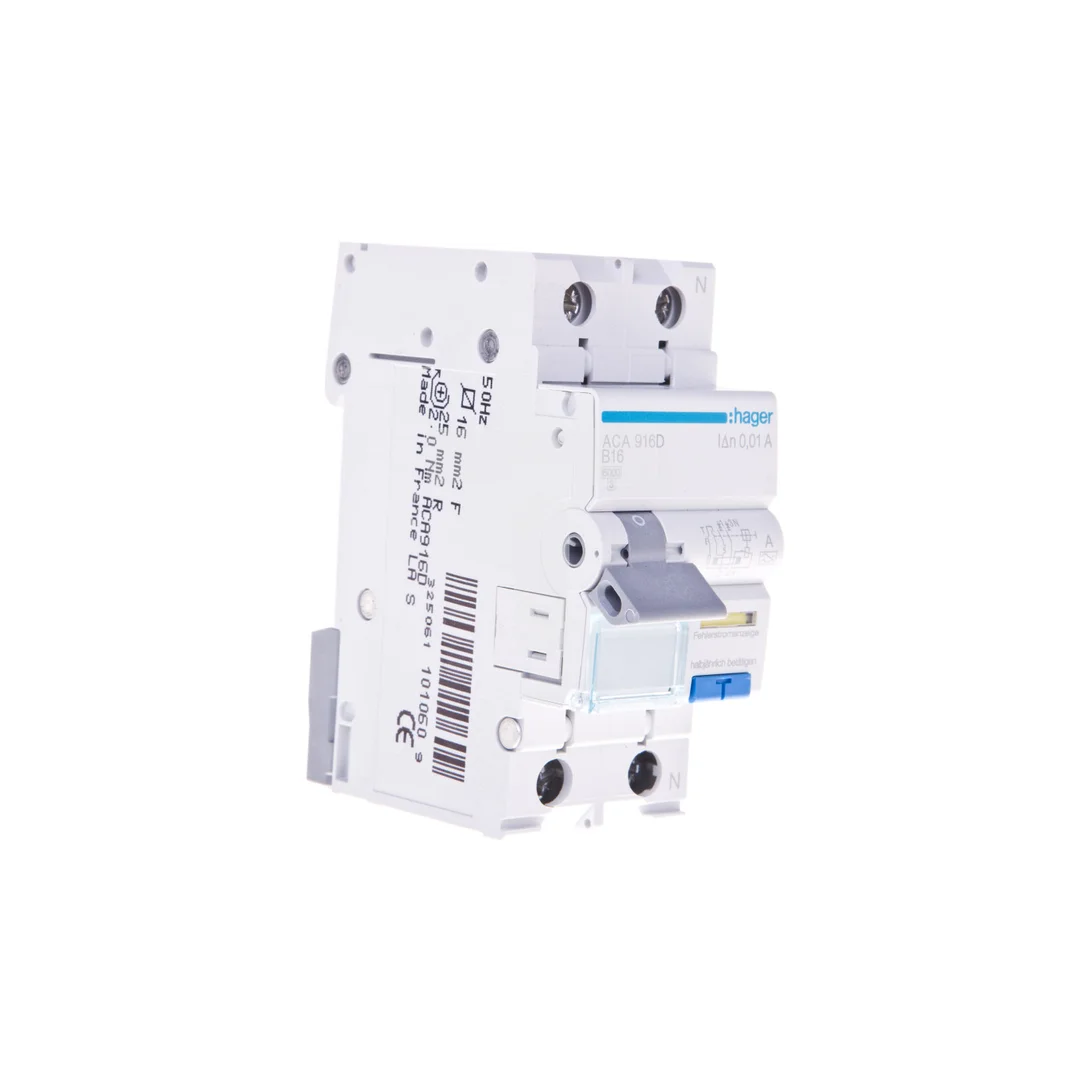

Wyłącznik różnicowo-nadprądowy RCBO 2P B16A 0,01A Typ A ACA916D

Wyłącznik różnicowo-nadprądowy RCBO 2P B16A 0,01A Typ A ACA916D

Wyłącznik różnicowo-nadprądowy RCBO 2P B16A 0,01A Typ A ACA916D łączy ochronę różnicowoprądową z ochroną nadprądową w jednym urządzeniu przeznaczonym do obwodów jednofazowych. Produkt przeznaczony jest do zabezpieczenia obwodów przed porażeniem oraz przeciążeniem i zwarciem w instalacjach budynkowych i przemysłowych.

Cechy techniczne

• Konfiguracja: 2 bieguny (1P+N), jednoczesne rozłączanie przewodu N
• Prąd znamionowy: 16 A
• Znamionowy prąd różnicowy: 0,01 A (10 mA)
• Czułość: Typ A (wykrywa prądy przemienne oraz pulsujące składowe stałe)
• Charakterystyka wyzwalania: B (krótkie czasy wyzwalania dla prądów zwarciowych o niewielkim wzroście)
• Napięcie znamionowe: 400 V, częstotliwość: 50 Hz
• Znamionowa zwarciowa zdolność łączeniowa: 6 kA
• Szerokość: 2 moduły
• Wymiary (gł./wys./szer.): 68 × 83 × 35 mm
• Stopień ochrony: IP2X

Zastosowanie produktu

• Ochrona obwodów jednofazowych z gniazdami i odbiornikami do 16 A
• Instalacje wymagające detekcji prądów pulsujących (urządzenia elektroniczne, sprzęt zasilany impulsowo) — zastosowanie typu A
• Miejsca, gdzie wymagana jest zwiększona ochrona osób przy czułości 10 mA
• Zastosowania, w których konieczne jest jednoczesne rozłączenie przewodu neutralnego

FAQ – Najczęściej zadawane pytania i odpowiedzi

1. Na co zwrócić uwagę przy doborze wyłącznika RCBO 2P B16A 0,01A Typ A ACA916D?
   Przy doborze sprawdź: zgodność napięcia znamionowego (400 V) z instalacją, prąd znamionowy 16 A względem obciążenia, czułość 10 mA jeśli wymagana jest ochrona osób, charakterystykę B dla kompatybilności z typem obciążenia oraz szerokość 2 moduły dla dopasowania do rozdzielnicy.
2. Czy wyłącznik różnicowo-nadprądowy ACA916D wykrywa składową stałą prądu różnicowego?
   Tak — jako wyłącznik Typ A ACA916D wykrywa prądy przemienne oraz pulsujące składowe stałe, dlatego nadaje się do obwodów z urządzeniami generującymi takie składniki prądu.
