Opis

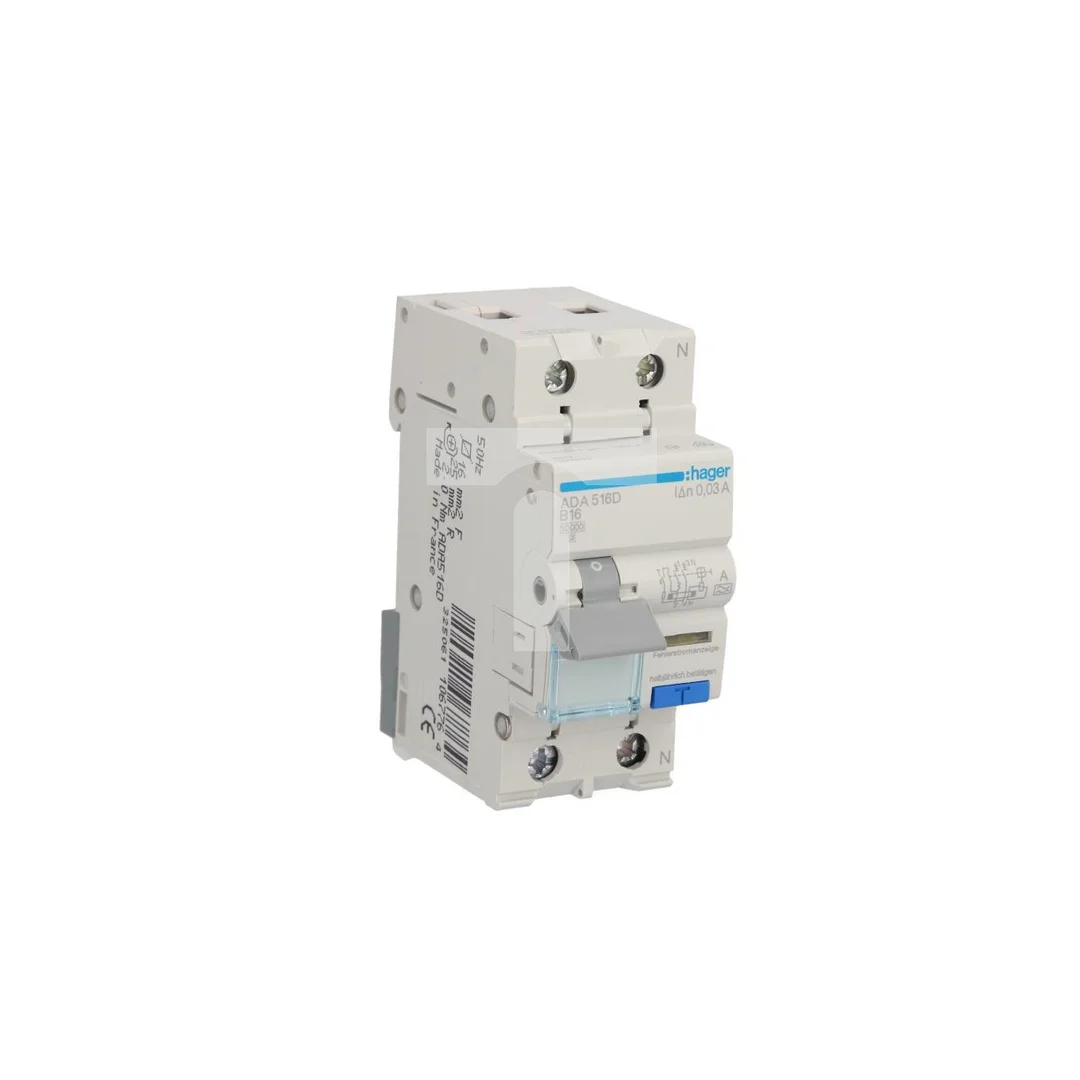

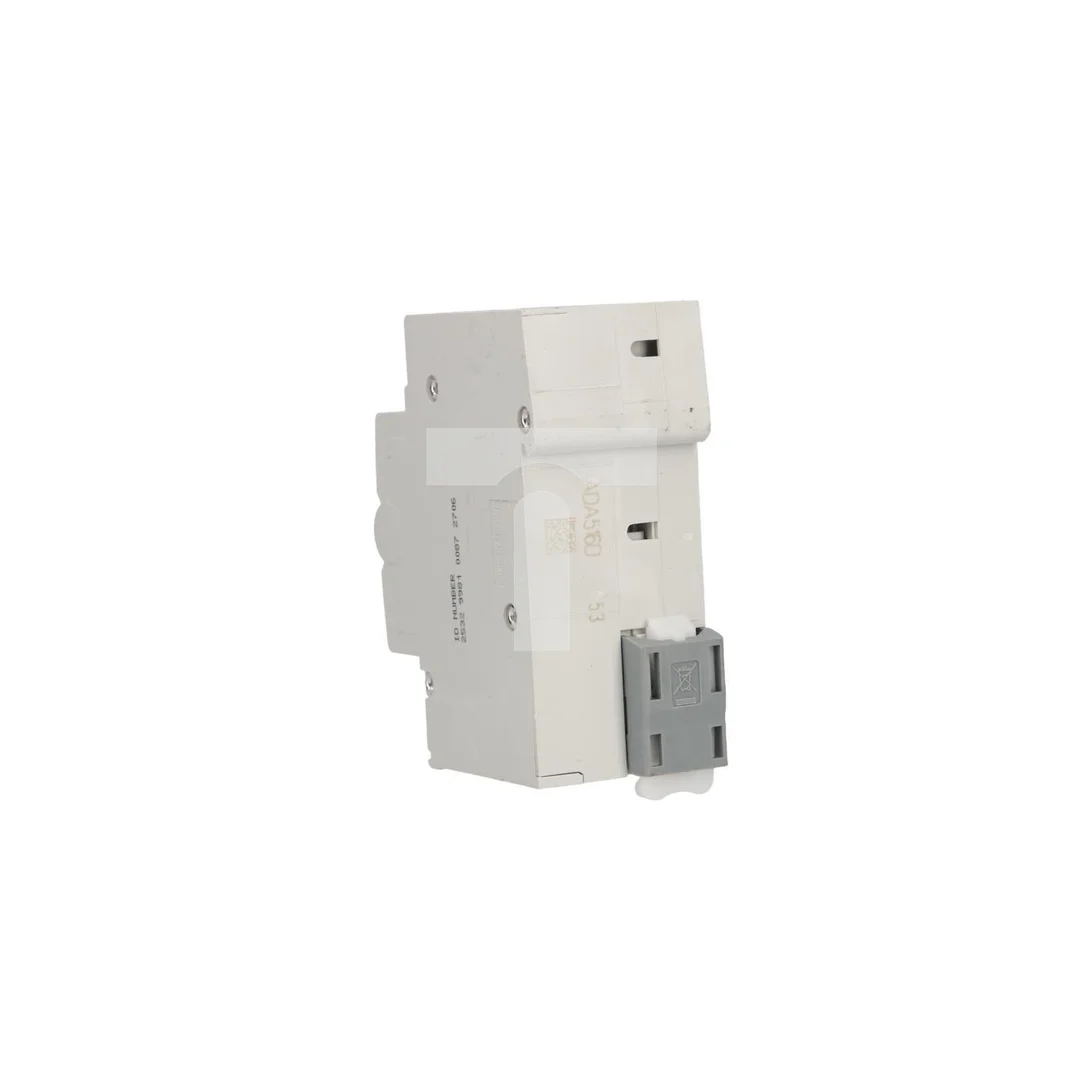

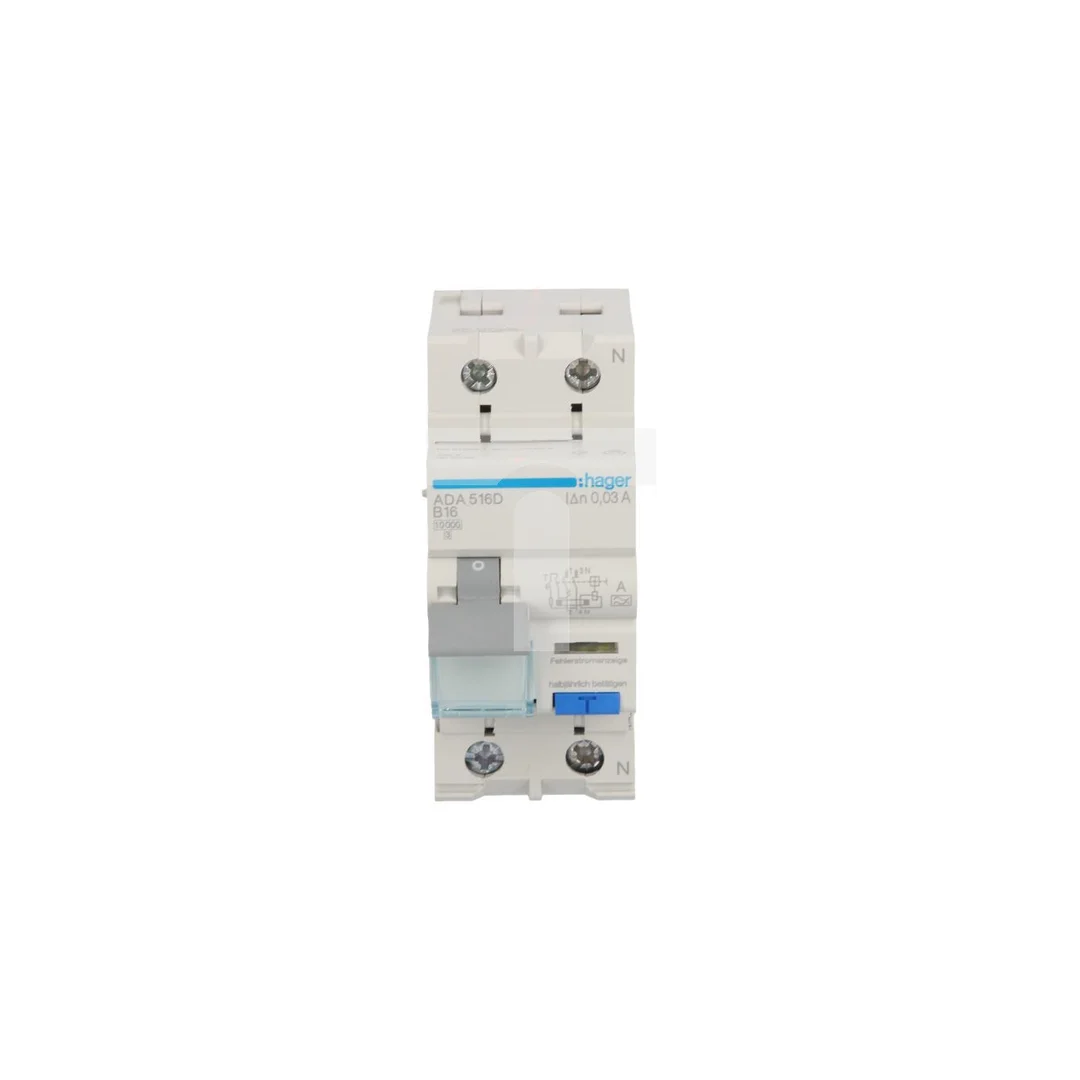

Wyłącznik różnicowo-nadprądowy RCBO 2P B16A 0,03A Typ A ADA516D
RCBO ADA516D to wyłącznik różnicowoprądowy z wbudowanym członem nadprądowym (1P+N, 2 bieguny) przeznaczony do ochrony przed porażeniem i zwarciem w obwodach jednofazowych; stosowany w rozdzielnicach modułowych w instalacjach przemysłowych i budynkach mieszkalnych.
Cechy techniczne
- Znamionowy prąd pracy: 16 A (B16, charakterystyka wyzwalania B)
- Znamionowy prąd różnicowy: 0,03 A (30 mA), czułość typu A
- Liczba biegunów: 2 (1P+N), biegun N rozłączany jednocześnie
- Znamionowa zwarciowa zdolność łączeniowa: 10 kA (wg EN 60898)
- Napięcie znamionowe i częstotliwość zgodne z kartą katalogową: do 240 V AC, 50 Hz
- Zakres temperatur pracy: -25 °C do +70 °C; wyzwalanie zależne od temperatury
- Trwałość elektryczna i mechaniczna: ok. 2000 cykli
- Wymiary: głębokość 68 mm, wysokość 83 mm, szerokość 35 mm (2 moduły)
- Stopień ochrony: IP20 (zaciski) / IP40 (aparat)
Zastosowanie produktu
- Ochrona przeciwporażeniowa w obwodach jednofazowych (np. gniazda, oświetlenie, odbiorniki ogólnego przeznaczenia)
- Ochrona przed skutkami zwarć i przeciążeń w instalacjach mieszkaniowych i lekkich instalacjach przemysłowych
- Zastosowanie w rozdzielnicach modułowych o szerokości 2 modułów (montaż szynowy zgodny z osprzętem modułowym)
- Stosowany tam, gdzie wymagane jest jednoczesne odłączenie przewodu neutralnego wraz z fazą
FAQ – Najczęściej zadawane pytania i odpowiedzi
- Jak wpływa temperatura otoczenia na zadziałanie wyłącznika RCBO ADA516D?
Prąd różnicowy i zadziałanie nadprądowe wykazują zależność temperaturową; karta katalogowa zawiera charakterystyki temperaturowe i wartości korekcyjne — przy doborze należy uwzględnić warunki pracy (skrajne temperatury) aby zachować wymagany poziom ochrony. - Czy biegun neutralny jest rozłączany jednocześnie i jakie ma to praktyczne znaczenie?
Tak — ADA516D rozłącza biegun N jednocześnie z fazą; zapewnia to pełne odłączenie obwodu przy zadziałaniu, co ma znaczenie przy pracach serwisowych i minimalizuje ryzyko obecności napięcia na przewodzie neutralnym po zadziałaniu.
