Opis

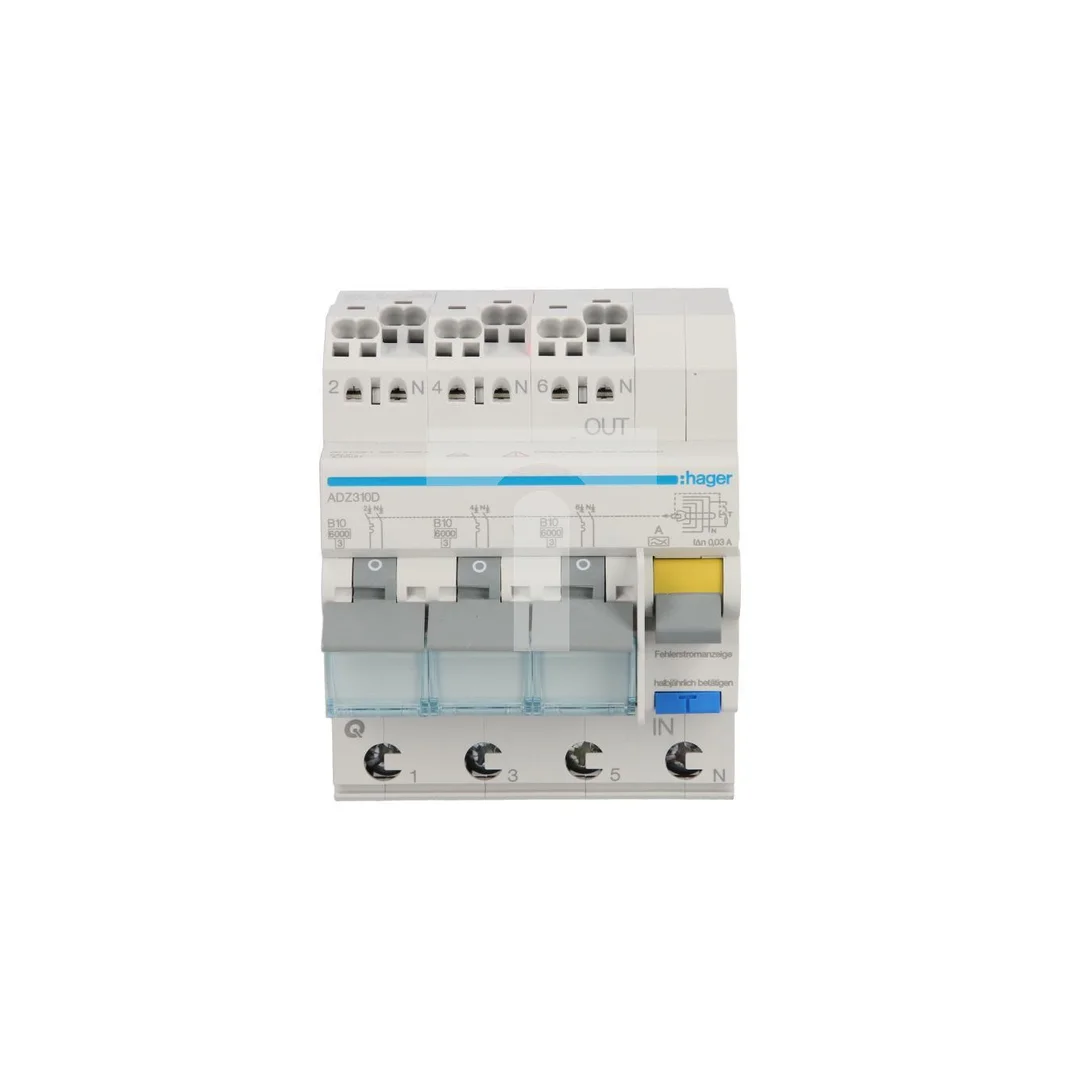

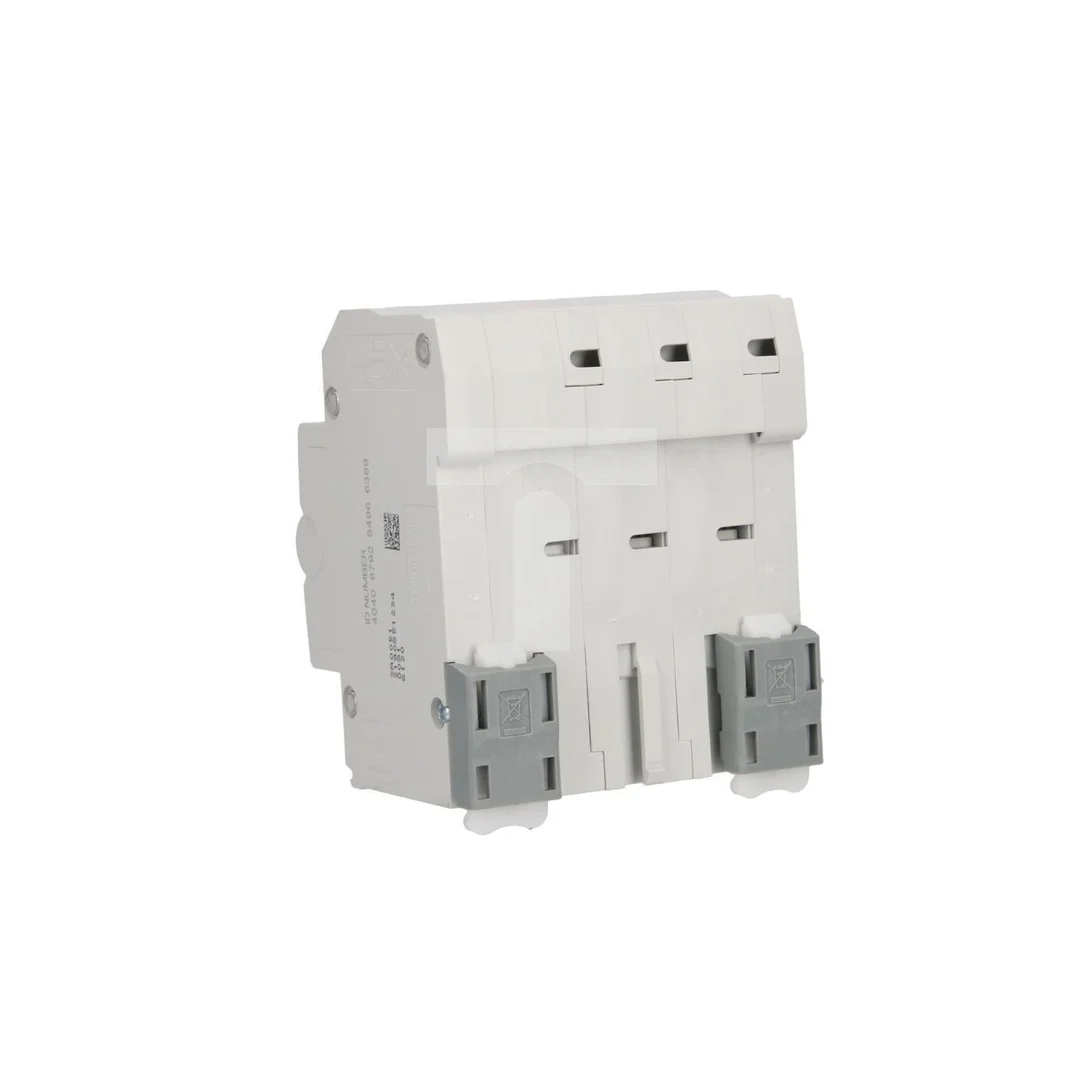

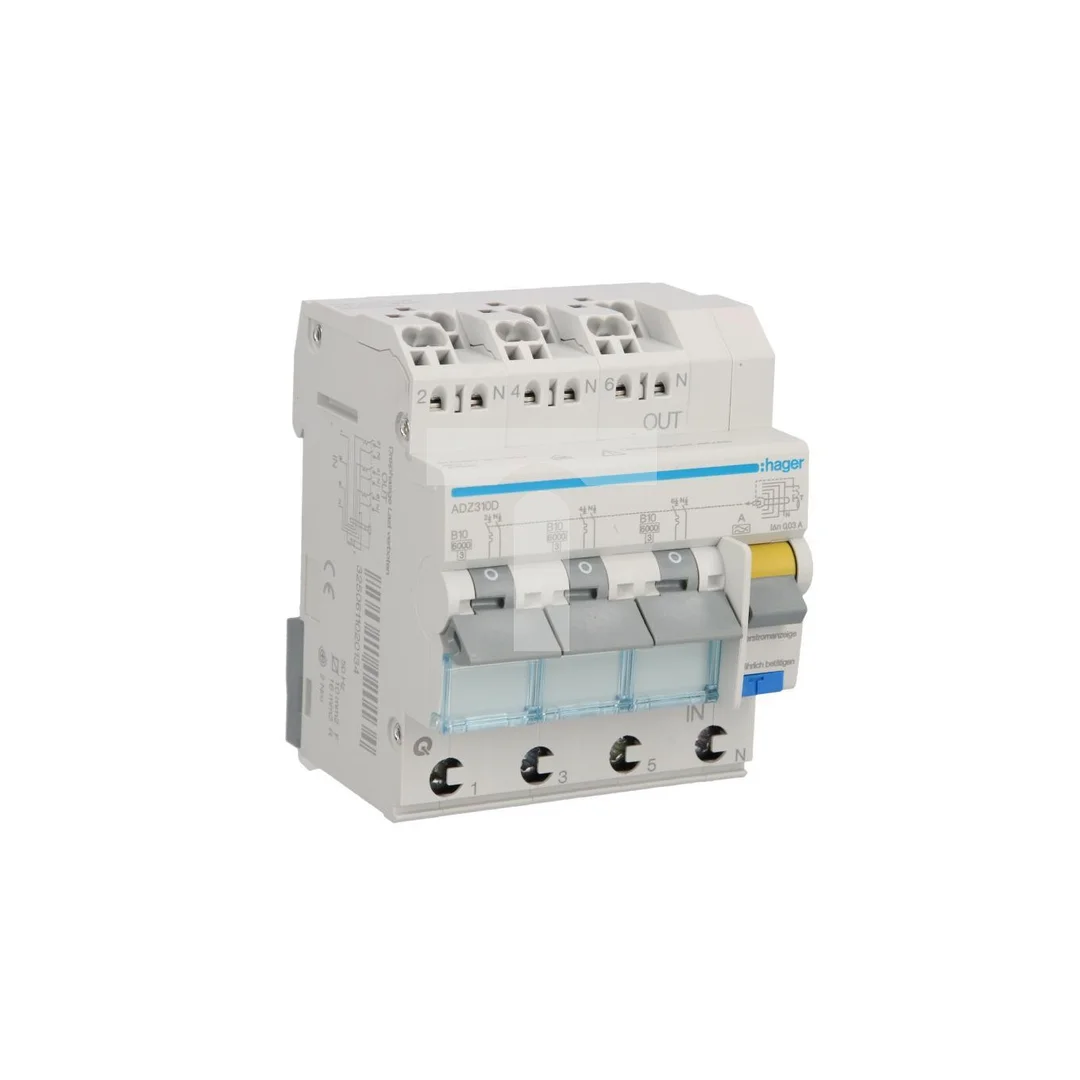

Wyłącznik różnicowo-nadprądowy RCBO 3x1P+N B10A 0,03A Typ A 6kA RCBO ADZ310D
Wyłącznik różnicowo-nadprądowy RCBO ADZ310D przeznaczony do jednoczesnej ochrony różnicowoprądowej i nadprądowej w obwodach jednofazowych; konstrukcja 3x1P+N (4 bieguny) montowana na szynie DIN, stosowany w rozdzielnicach instalacji mieszkaniowych i komercyjnych.
Cechy techniczne
- Konfiguracja: 3x1P+N (liczba biegunów całkowita 4), jednoczesne rozłączanie przewodu N
- Znamionowy prąd: 10 A; charakterystyka wyzwalania nadprądowego: B
- Znamionowy prąd różnicowy: 0,03 A (30 mA), typ A (wykrywa prądy przemienne i pulsujące składowe stałe)
- Napięcie znamionowe: 230 V AC; częstotliwość znamionowa: 50 Hz
- Znamionowa zwarciowa zdolność łączeniowa: 6 kA (wg normy EN)
- Stopień ochrony: IP20; montaż: szyna DIN; szerokość: 4 moduły
- Wymiary (gł. x wys. x szer.): 70 mm x 86 mm x 71 mm
- Wytrzymałość elektryczna i mechaniczna: 2000 cykli; moc strat: 7,7 W
- Temperatura pracy: od -55 °C do 70 °C; zalecana przekładka przewodu/min. przekrój przewodu: 1,5 mm²
- Wskaźnik zadziałania zabezpieczenia umożliwiający szybką lokalizację zadziałania
Zastosowanie produktu
- Ochrona pojedynczych obwodów jednofazowych w instalacjach mieszkaniowych i użyteczności publicznej (np. obwody oświetleniowe i gniazdowe o obciążeniu do 10 A)
- Instalacje wymagające detekcji prądów pulsacyjnych (Typ A) — obwody z urządzeniami elektronicznymi zawierającymi elementy prostownicze
- Montaż w rozdzielnicach na szynie DIN tam, gdzie wymagana jest jednoczesna ochrona różnicowa i nadprądowa oraz rozłączanie przewodu neutralnego
- Zastosowanie w instalacjach o spodziewanej wartości prądu zwarciowego do 6 kA
FAQ – Najczęściej zadawane pytania i odpowiedzi
- Czy wyłącznik różnicowo-nadprądowy RCBO ADZ310D (Typ A) wykrywa prądy pulsujące i składowe stałe?
Tak. Typ A oznacza, że wyłącznik ADZ310D wykrywa prądy przemienne oraz prądy o pulsującej składowej stałej (np. po prostownikach). Nie zastępuje to jednak wyłączników typu B, które wykrywają również stałe składowe ciągłe wysokiej wartości.
