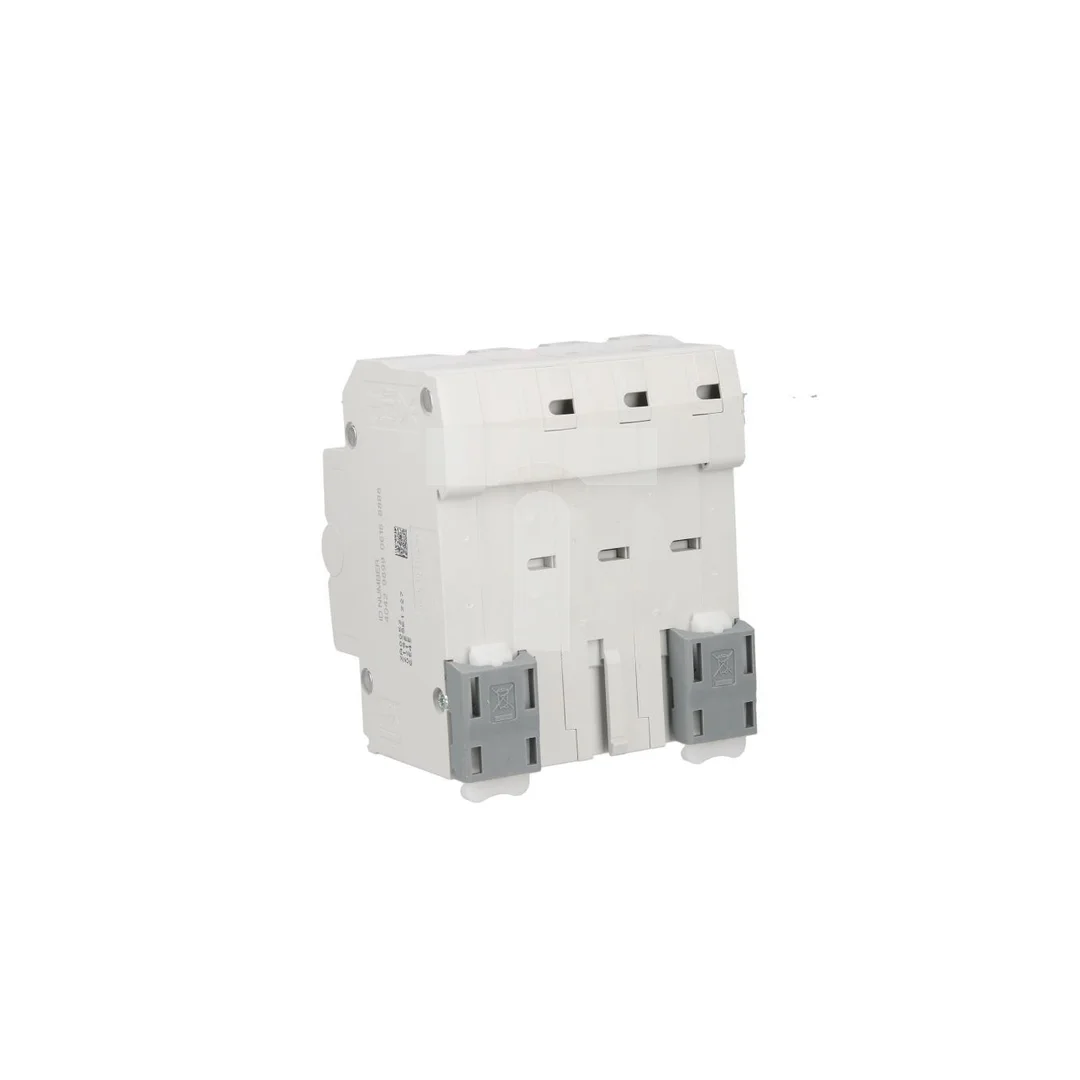

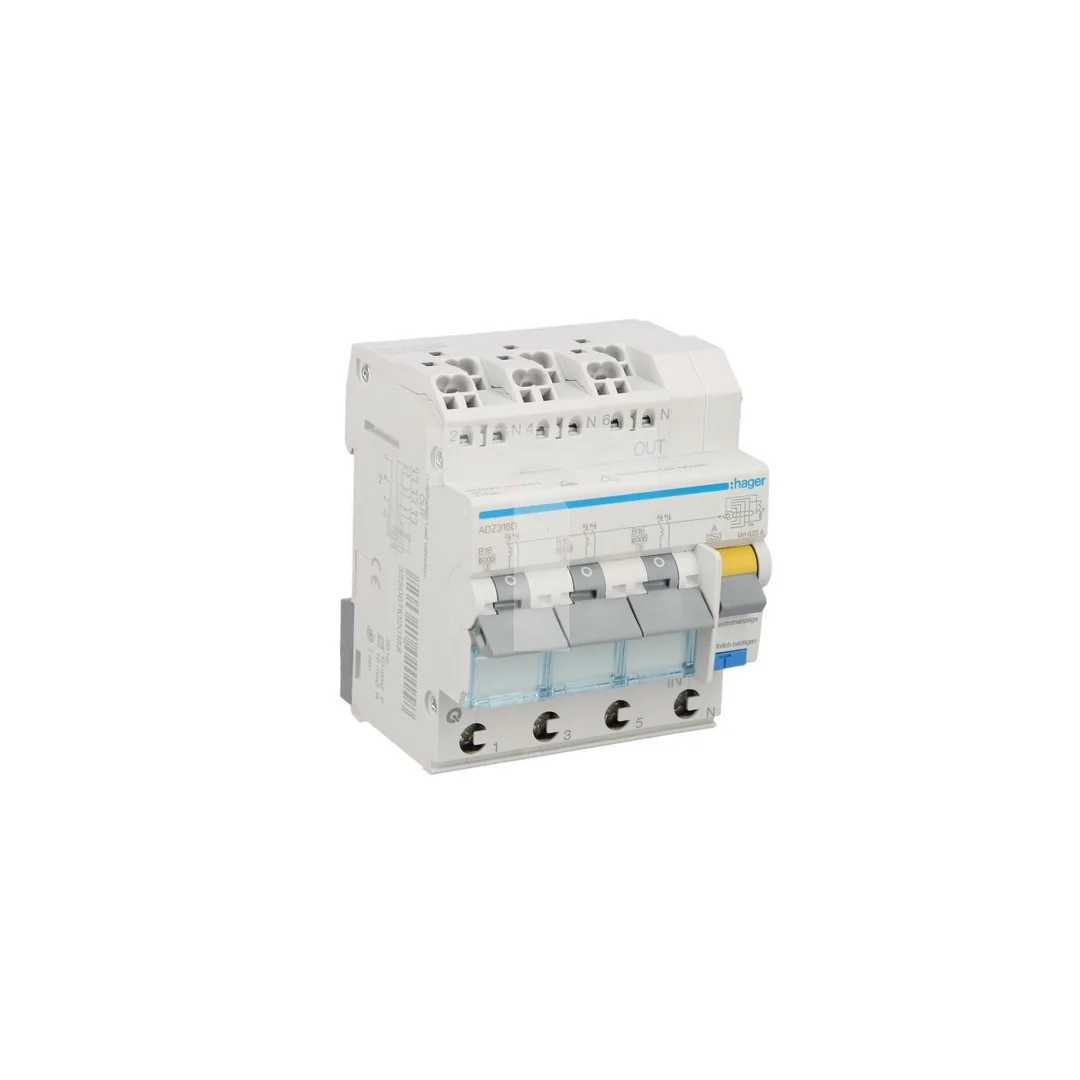

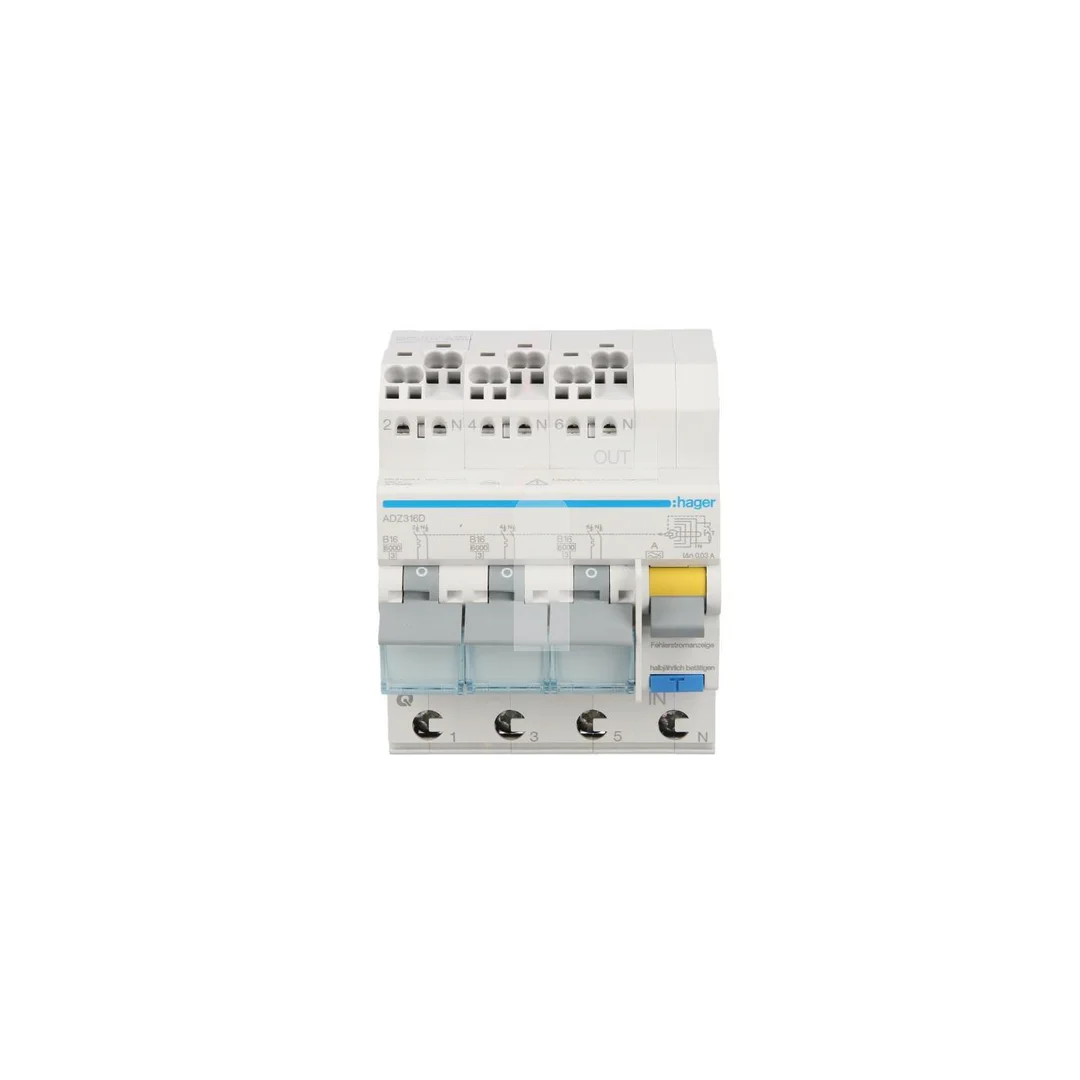

Wyłącznik różnicowo-nadprądowy RCBO 3x1P+N B16A 0,03A Typ A 6kA RCBO ADZ316D

Wyłącznik różnicowo-nadprądowy RCBO 3x1P+N B16A 0,03A Typ A 6kA RCBO ADZ316D

Wyłącznik różnicowo-nadprądowy RCBO ADZ316D łączy funkcję ochrony przed prądem różnicowym 30 mA z ochroną nadprądową 16 A (charakterystyka B) w pojedynczym module montowanym na szynie DIN. Przeznaczony do zabezpieczenia obwodów jednofazowych w rozdzielnicach mieszkaniowych i komercyjnych.

Cechy techniczne

• Konfiguracja: 3x1P+N (liczba biegunów całkowita: 4), jednoczesne rozłączanie przewodu neutralnego (N).
• Prąd znamionowy: 16 A; charakterystyka wyzwalania nadprądowego: B.
• Znamionowy prąd różnicowy: 0,03 A (30 mA), typ A (wykrywa składowe przemienne i pulsujące stałe).
• Napięcie znamionowe: 230 V (praca); dodatkowo określone wartości sieciowe 400 V.
• Znamionowa zdolność łączeniowa: 6 kA (Ics wg specyfikacji).
• Szerokość: 4 moduły; głębokość wbudowania: 70 mm; montaż na standardowej szynie DIN 35 mm.
• Stopień ochrony: IP20; częstotliwość znamionowa: 50 Hz.
• Straty mocy: 10,9 W przy prądzie znamionowym; wytrzymałość elektryczna: ok. 2000 cykli pracy.
• Zakres temperaturowy pracy: od -55 °C do +70 °C; prąd znamionowy zależny od temperatury (maks. podana wartość 21,1 A przy -25 °C).

Zastosowanie produktu

• Ochrona obwodów jednofazowych gniazd i odbiorników w instalacjach mieszkaniowych, biurowych i lekkich usługowych.
• Zabezpieczenie przed porażeniem (prąd różnicowy 30 mA) połączone z funkcją ochrony nadprądowej dla obwodów do 16 A.
• Stosowanie w rozdzielnicach modułowych montowanych na szynie DIN; możliwy montaż podtynkowy w odpowiedniej obudowie.
• Aplikacje wymagające ograniczenia zwarciowego do poziomu 6 kA oraz rozłączania przewodu neutralnego.

FAQ – Najczęściej zadawane pytania i odpowiedzi

1. Czy typ A w wyłączniku różnicowo-nadprądowym RCBO ADZ316D wykryje prąd stały?
   Tak. Wyłącznik RCBO ADZ316D w wykonaniu typ A reaguje na prąd przemienny i na pulsującą składową stałą prądu upływu; nie gwarantuje wykrywania wszystkich postaci stałego prądu upływu (w przypadku stałych składowych ciągłych należy rozważyć urządzenia typu B).
2. Gdzie należy montować wyłącznik RCBO ADZ316D, aby zachować wymagany stopień ochrony?
   Wyłącznik ma stopień ochrony IP20 i powinien być montowany wewnątrz zamkniętej rozdzielnicy lub obudowy zapewniającej odpowiedni stopień ochrony przed wilgocią i dostępem osób. Montaż realizuje się na standardowej szynie DIN 35 mm wewnątrz rozdzielnicy.
