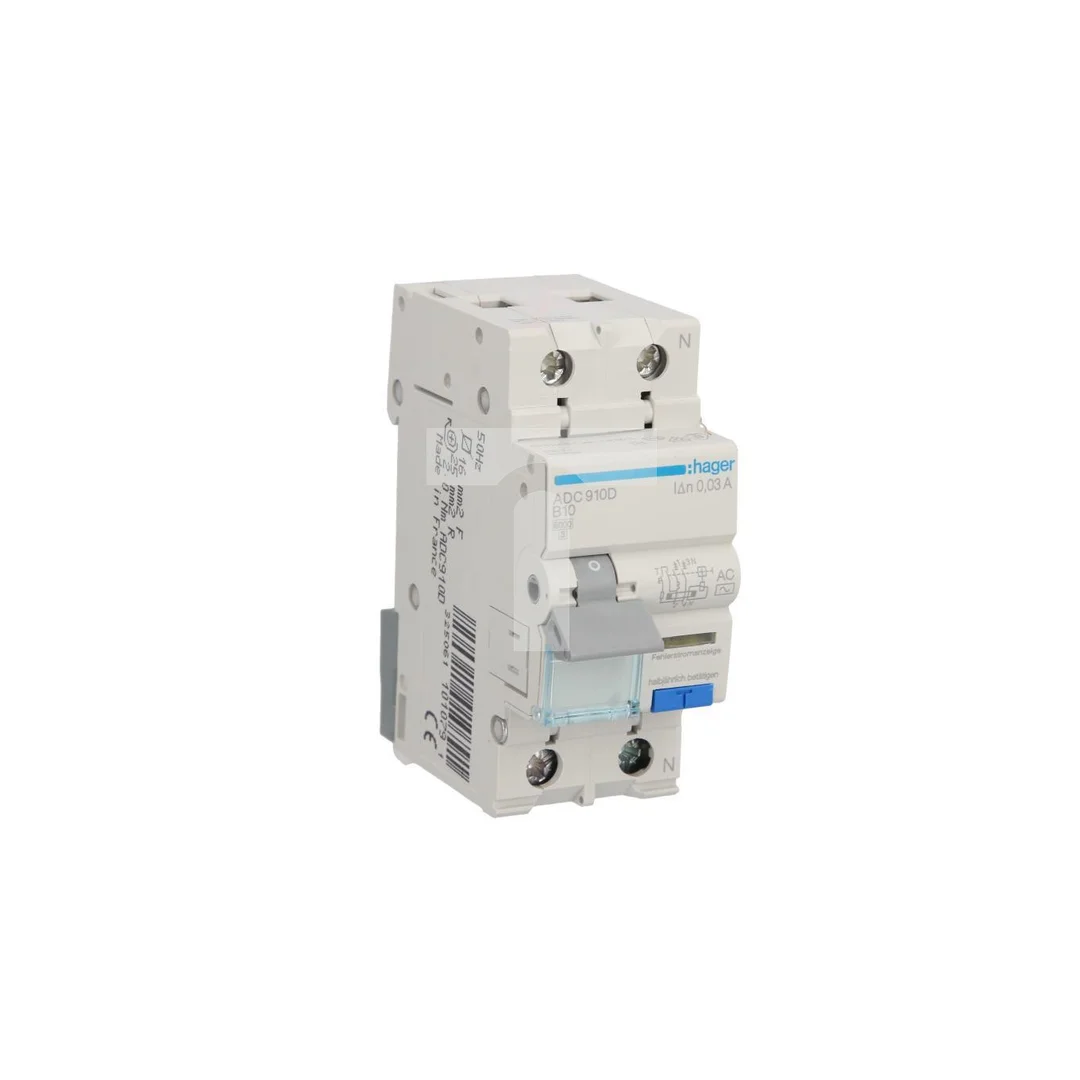

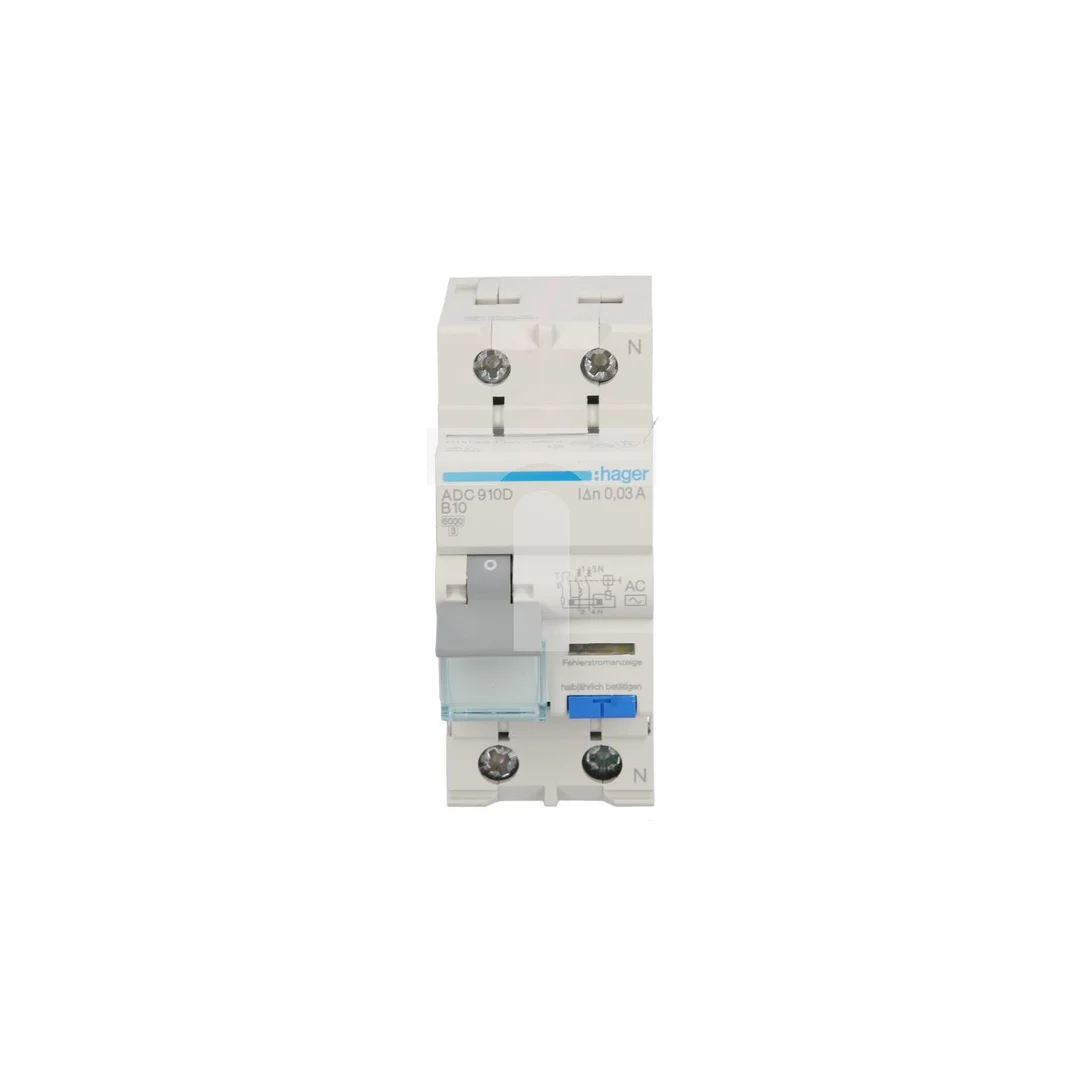

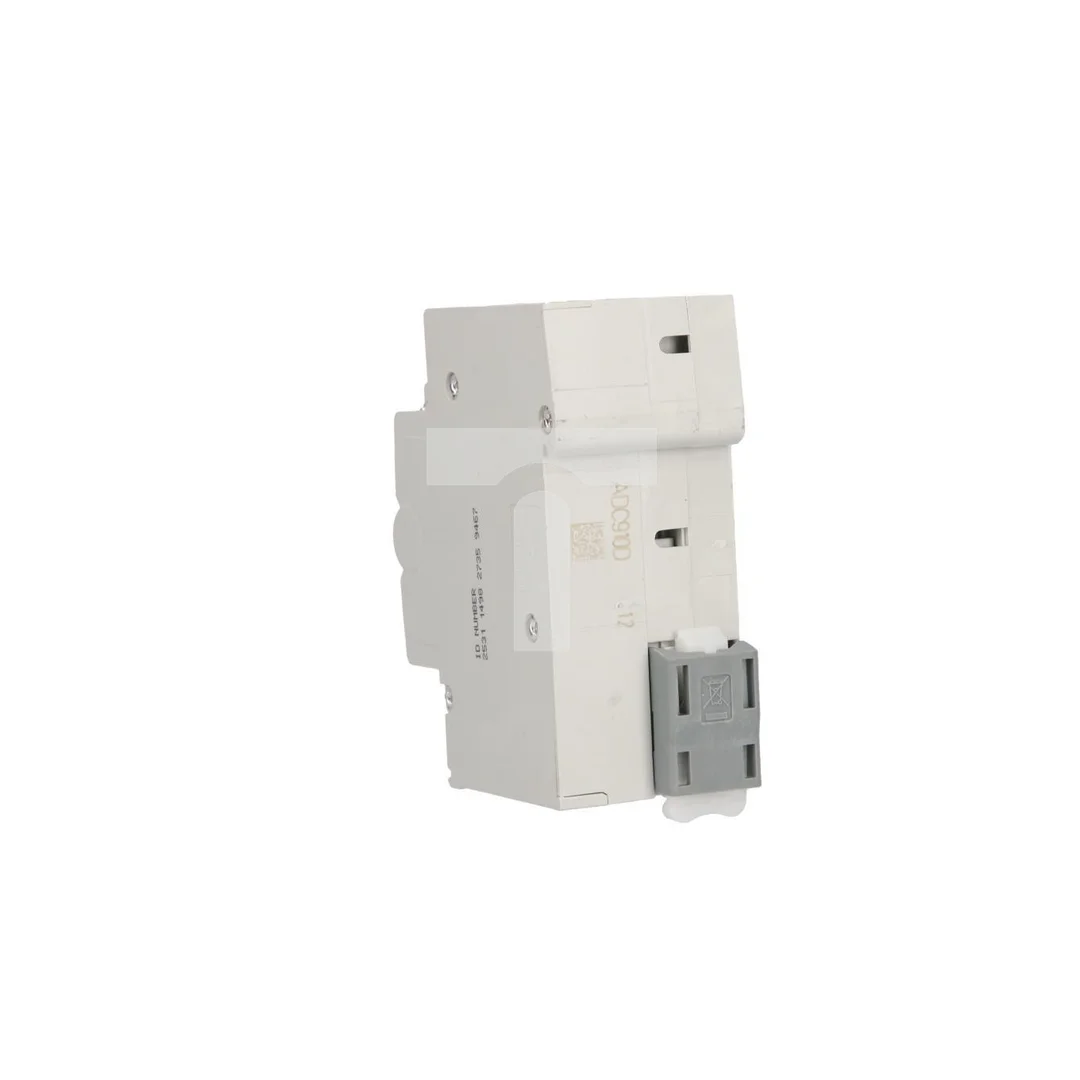

Wyłącznik różnicowo-nadprądowy RCBO 2P B10A 0,03A Typ AC ADC910D

Wyłącznik różnicowo-nadprądowy RCBO 2P B10A 0,03A Typ AC ADC910D

Wyłącznik różnicowo-nadprądowy ADC910D to 2-biegunowy (1P+N) RCBO o prądzie znamionowym 10 A i prądzie różnicowym 30 mA, przeznaczony do jednoczesnej ochrony przeciwporażeniowej i nadprądowej w obwodach jednofazowych. Typ czułości AC — reaguje na sinusoidalne prądy upływowe.

Cechy techniczne

• Liczba biegunów: 2 (1P+N), z jednoczesnym rozłączaniem przewodu N.
• Prąd znamionowy: 10 A; charakterystyka wyzwalania: B (ochrona przeciążeniowa i zwarciowa w obwodach o umiarkowanych prądach rozruchu).
• Znamionowy prąd różnicowy: 0,03 A (30 mA); czułość: Typ AC (wyzwalanie dla sinusoidalnych prądów upływowych).
• Napięcie znamionowe: 400 V; częstotliwość: 50 Hz.
• Znamionowa zwarciowa zdolność łączeniowa: 6 kA (wg EN).
• Szerokość montażowa: 2 moduły DIN.
• Stopień ochrony: IP2X; straty mocy: około 2,8 W.
• Wytrzymałość elektryczna i mechaniczna: do 2000 cykli.

Zastosowanie produktu

• Ochrona obwodów gniazd i oświetlenia w instalacjach jednofazowych w budownictwie mieszkaniowym i biurowym.
• Zabezpieczenie pojedynczych obwodów wyposażonych w obciążenia rezystancyjne i indukcyjne, gdzie oczekiwane upływy mają charakter sinusoidalny.
• Stosowanie w rozdzielnicach modułowych, tam gdzie wymagane jest jednoczesne rozłączanie przewodu neutralnego.
• Nie jest zalecany do obwodów, w których mogą występować istotne składowe stałoprądowe lub wysokoczęstotliwościowe prądy upływowe bez dodatkowych środków ochronnych.

FAQ – Najczęściej zadawane pytania i odpowiedzi

1. Co oznacza czułość Typ AC i jakie ma ograniczenia?
   Typ AC oznacza, że wyłącznik ADC910D wykrywa i wyzwala przy sinusoidalnych (zmiennoprądowych) prądach upływowych. Nie zapewnia niezawodnego wykrywania pulsujących składowych stałoprądowych ani gładkiego prądu stałego — w takich przypadkach należy rozważyć wyłącznik typu A lub B.
2. Czy ADC910D nadaje się do obwodów z falownikami i zasilaczami impulsowymi?
   W obwodach z falownikami, falownikami fotowoltaicznymi lub zasilaczami impulsowymi mogą występować składowe DC i wysokoczęstotliwościowe; dla takich zastosowań zalecany jest wyłącznik typu A lub B. ADC910D można stosować tylko jeśli analiza instalacji potwierdzi, że wystające składowe nie uniemożliwią poprawnego działania czułości AC.
