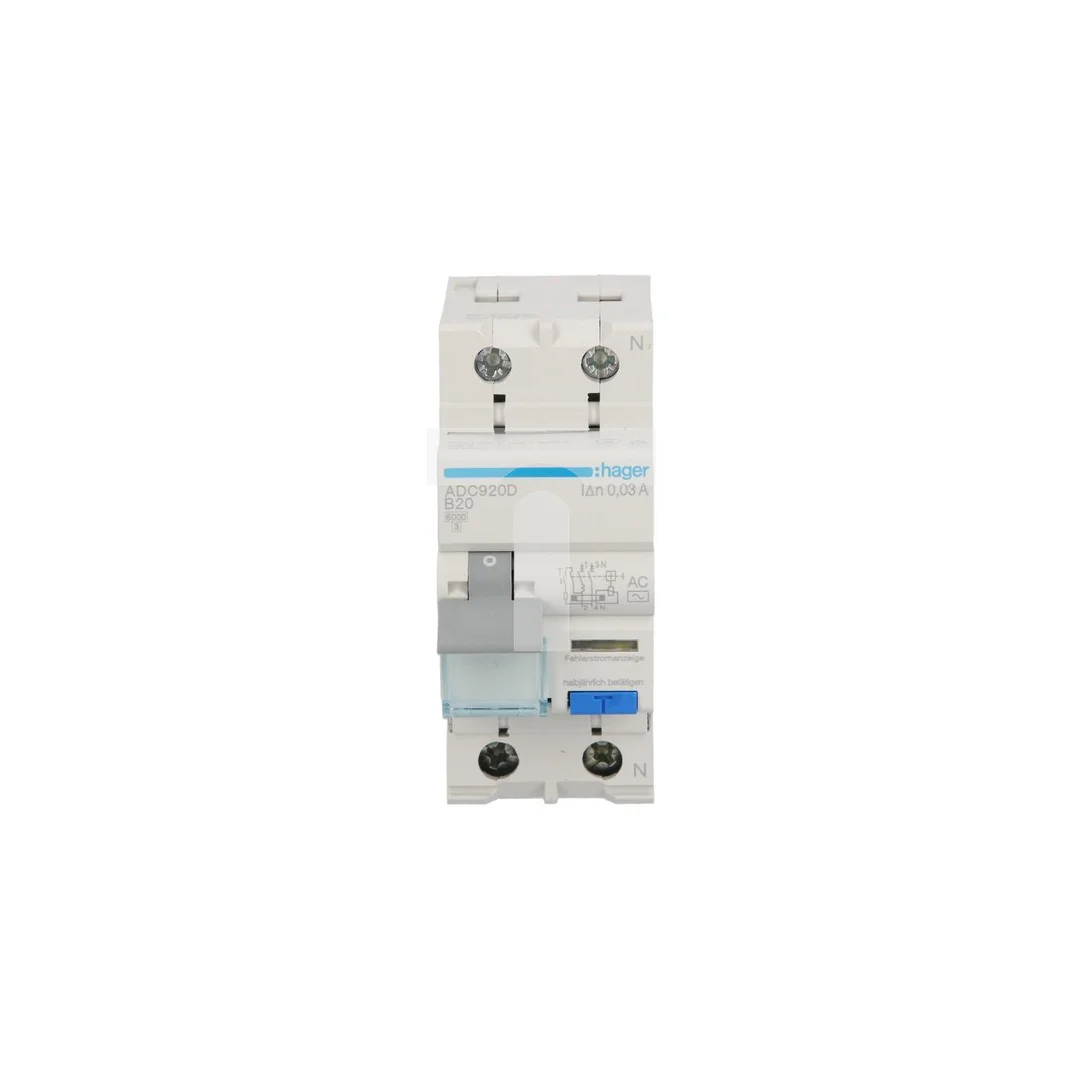

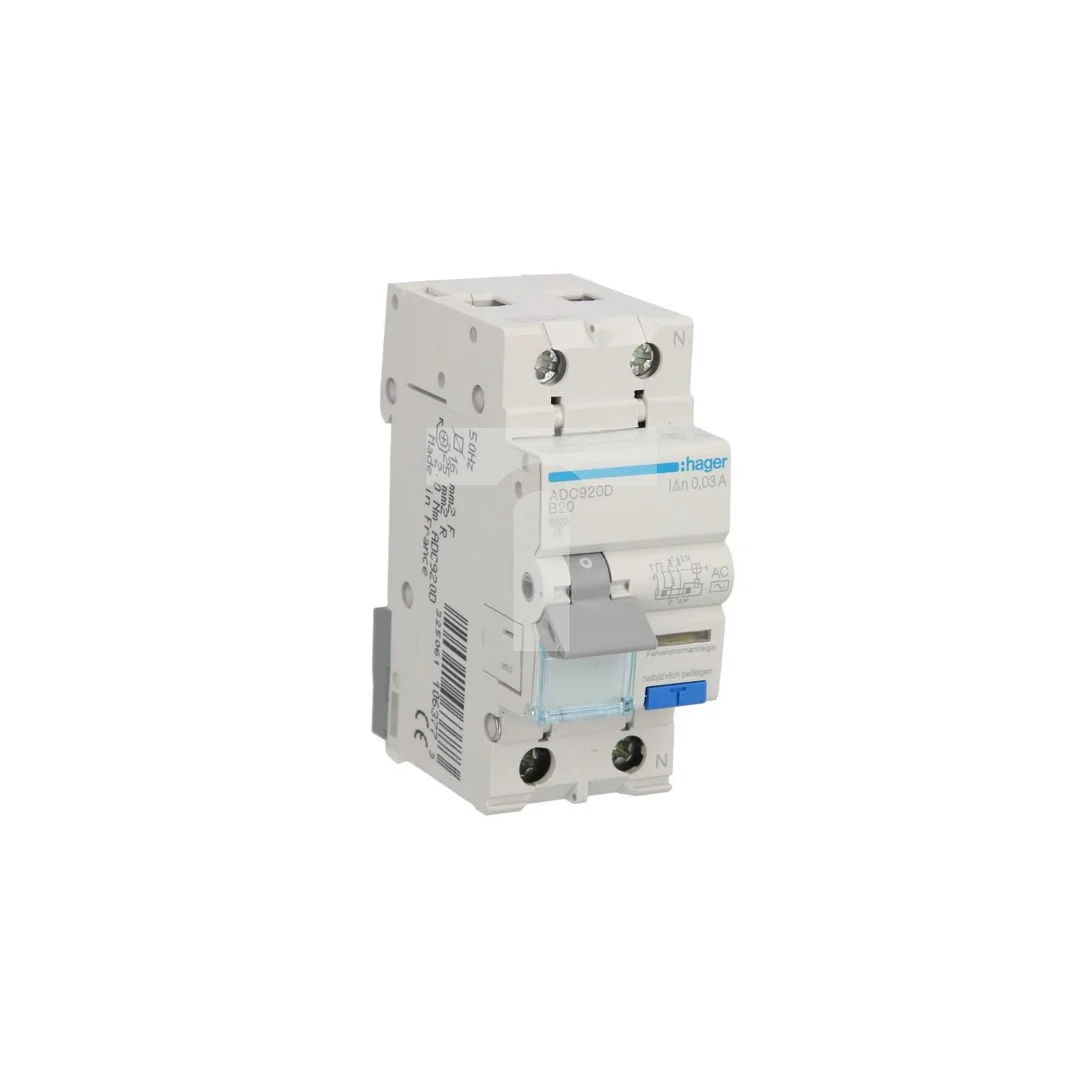

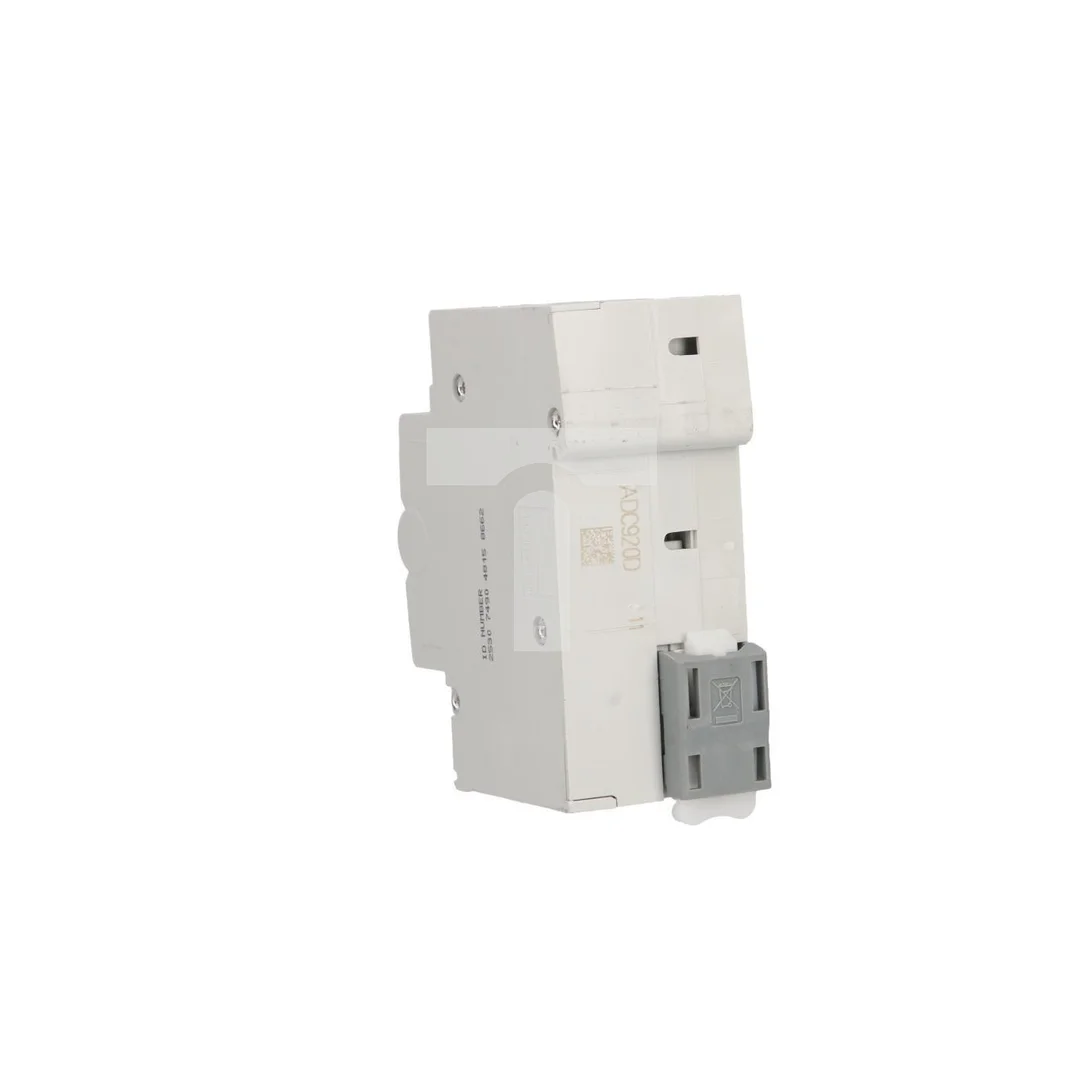

Wyłącznik różnicowo-nadprądowy RCBO ADC920D 2P (1P+N) 20 A / 30 mA, Typ AC, łączy funkcję ochrony różnicowoprądowej i nadprądowej w jednej obudowie; przeznaczony do stosowania w jednofazowych obwodach AC 50 Hz w instalacjach mieszkaniowych i lekkich obiektach komercyjnych.

Cechy techniczne

• Typ urządzenia: RCBO 2P (1P+N) ADC920D, czułość: AC
• Prąd znamionowy: 20 A; znamionowy prąd różnicowy: 0,03 A (30 mA)
• Napięcie znamionowe: 400 V; częstotliwość: 50 Hz
• Charakterystyka wyzwalania nadprądowego: B
• Znamionowa zwarciowa zdolność łączeniowa: 6 kA (zgodnie z EN 60898)
• Liczba biegunów: 2; jednoczesne rozłączanie bieguna N: tak
• Wytrzymałość elektryczna i mechaniczna: 2000 cykli
• Wymiary i montaż: szerokość 2 modułów, wymiary 68 × 83 × 35 mm
• Stopień ochrony: IP20 (IP2X)
• Norma odniesienia: EN 61009-1
• Zakres temperatur magazynowania: -25 °C do 70 °C

Zastosowanie produktu

• Ochrona różnicowoprądowa i nadprądowa obwodów jednofazowych w instalacjach mieszkaniowych, biurowych i lekkiego przemysłu.
• Zabezpieczenie obwodów gniazd wtykowych, obwodów oświetleniowych oraz ochrony lokalnej pojedynczych obwodów rozdzielnicy.
• Stosować w układach z napięciem przemiennym 50 Hz; neutralny biegun rozłączany jest jednocześnie z fazą, co ułatwia bezpieczne odłączenie obwodu.
• Przeznaczony do instalacji spełniających wymagania normy EN 61009-1 oraz tam, gdzie wymagane jest jednoczesne zabezpieczenie przeciwporażeniowe i nadprądowe w jednym urządzeniu.

FAQ – Najczęściej zadawane pytania i odpowiedzi

1. Co oznacza czułość AC w wyłączniku RCBO ADC920D?
   Czułość AC oznacza, że RCBO ADC920D wykrywa i wyłącza przy sinusoidalnych (przemiennych) prądach upływowych. Urządzenie może nie zadziałać poprawnie przy prądach upływowych zawierających składową stałą lub silnie pulsującą (np. niektóre układy elektroniczne); w takich aplikacjach należy rozważyć wyłączniki o klasie A lub B.
