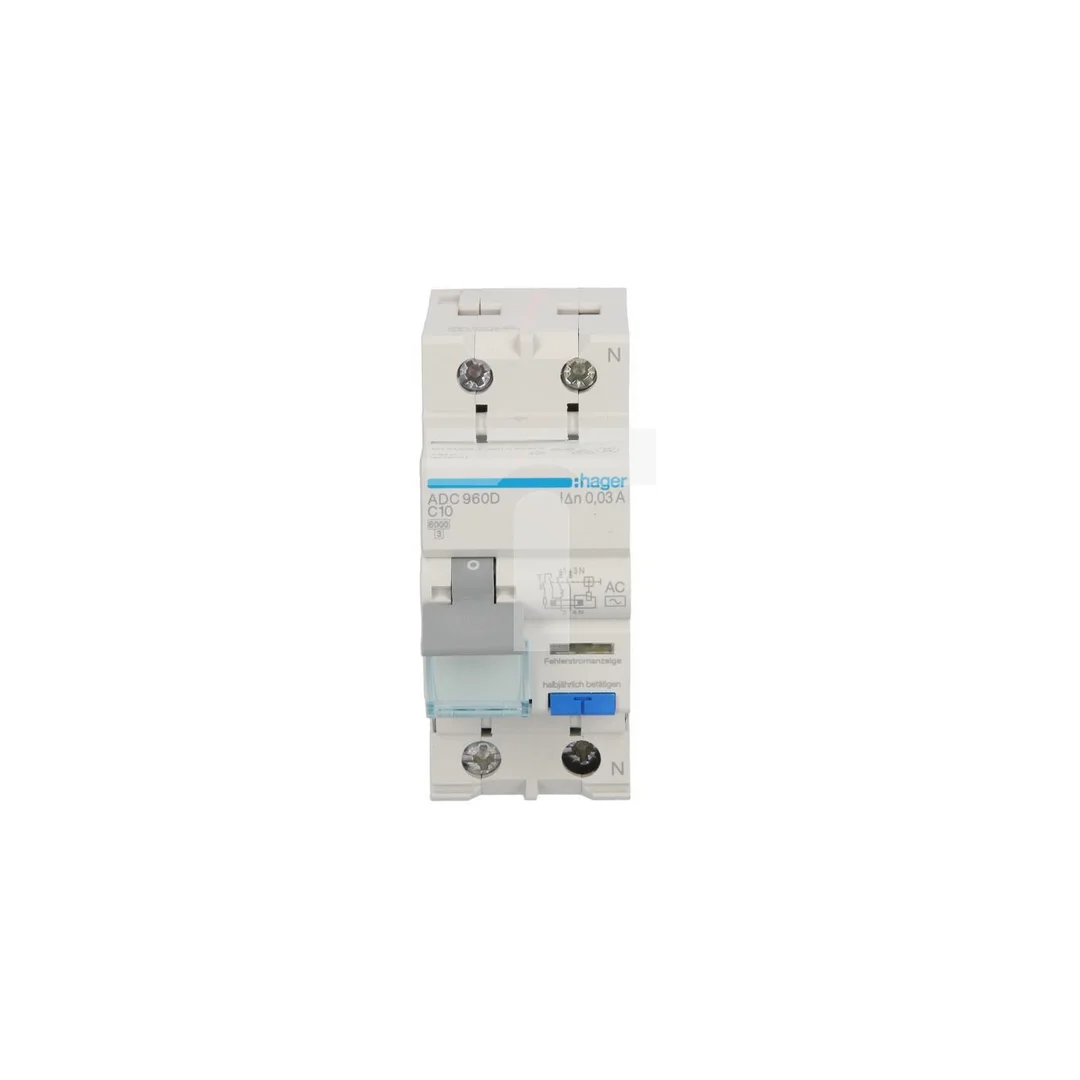

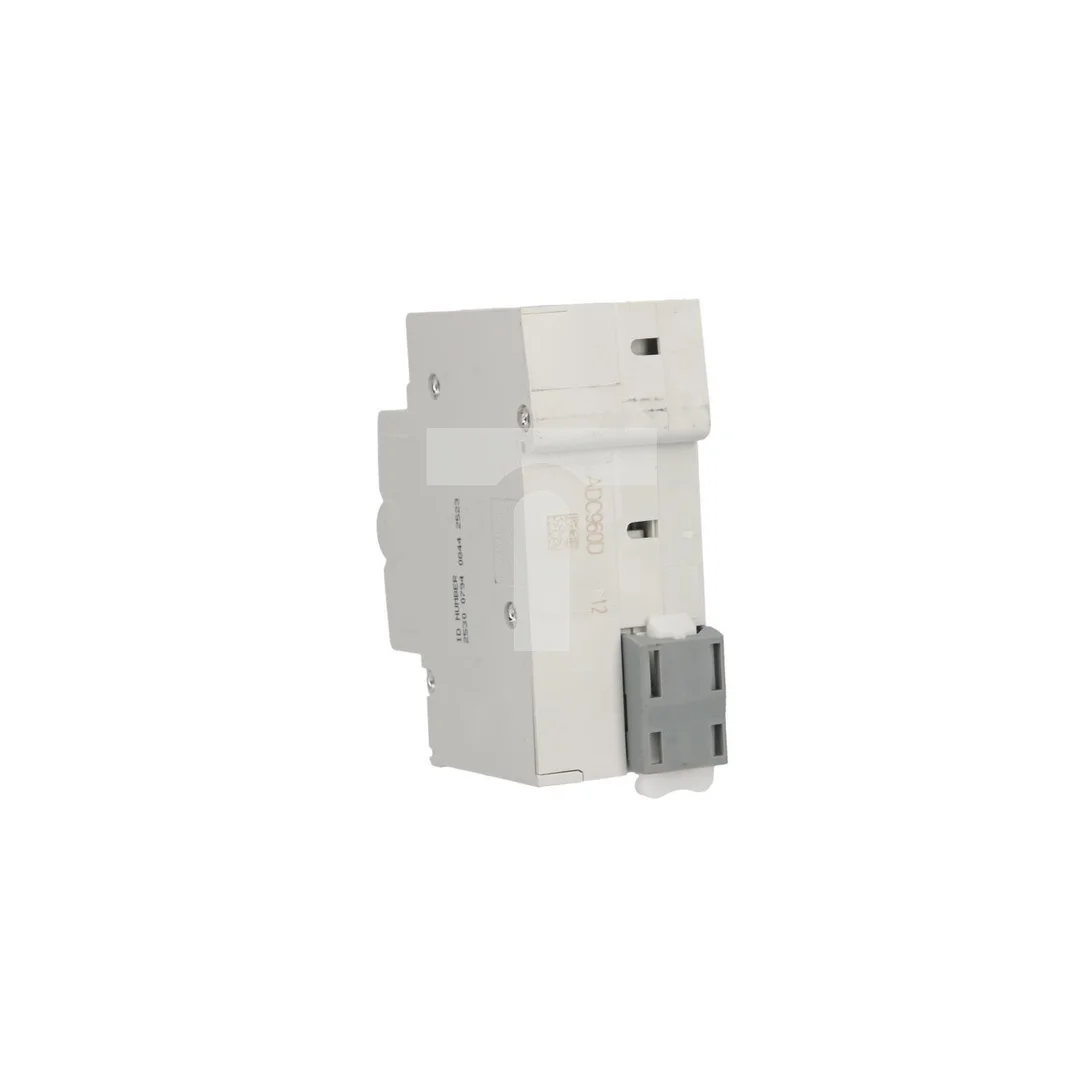

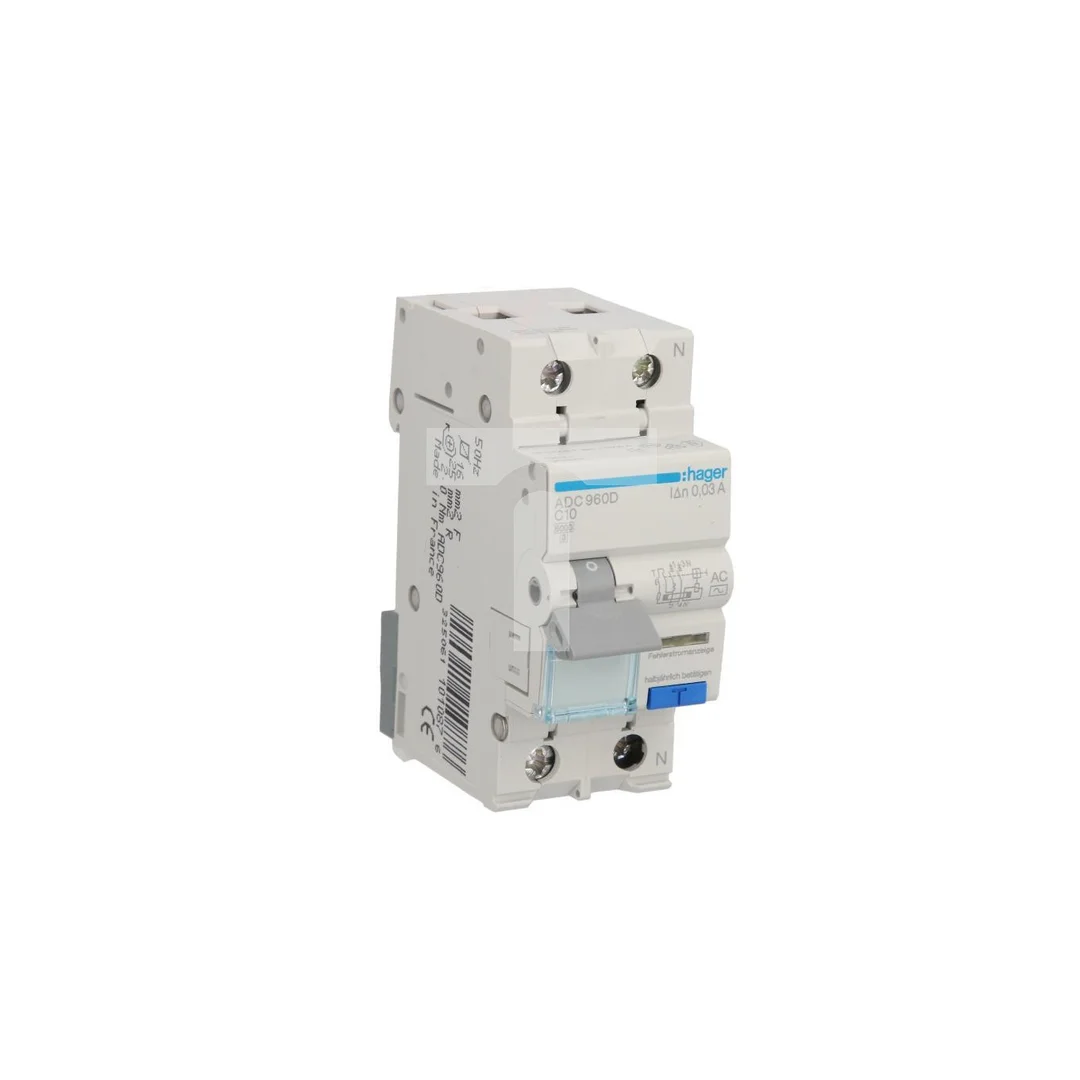

Wyłącznik różnicowo-nadprądowy RCBO 2P C10A 0,03A Typ AC ADC960D

Wyłącznik różnicowo-nadprądowy RCBO 2P C10A 0,03A Typ AC ADC960D

Wyłącznik różnicowo-nadprądowy RCBO ADC960D 1P+N z wbudowanym członem nadprądowym przeznaczony do ochrony przewodów i użytkowników przed skutkami zwarć oraz prądów upływowych. Produkt znajduje zastosowanie w rozdzielnicach modułowych do zabezpieczenia obwodów jednofazowych w instalacjach mieszkaniowych i komercyjnych.

Cechy techniczne

• Model: ADC960D; konstrukcja 1P+N, liczba biegunów: 2
• Prąd znamionowy: 10 A; charakterystyka wyzwalania: C (ochrona przed zwarciami i przeciążeniami z umiarkowanym prądem rozruchowym)
• Znamionowy prąd różnicowy: 0,03 A (30 mA); czułość: typ AC
• Znamionowe napięcie pracy: 400 V; częstotliwość: 50 Hz
• Znamionowa zwarciowa zdolność łączeniowa: 6 kA (wg odpowiednich norm)
• Jednoczesne rozłączanie bieguna N: tak
• Szerokość montażowa: 2 moduły; wymiary: 68 × 83 × 35 mm
• Stopień ochrony: IP2X (ochrona przed dotykiem palcem)
• Wytrzymałość elektryczna: ~2000 cykli; maksymalne straty mocy: ~3,4 W
• Produkcja: Hager Electric S.A.S. (Francja); zgodność z normą EN 61009-1

Zastosowanie produktu

• Zabezpieczenie pojedynczych obwodów jednofazowych w instalacjach mieszkaniowych, biurowych i lekkich obiektach komercyjnych.
• Ochrona przed porażeniem elektrycznym i wykrywanie upływów prądu do 30 mA.
• Zastosowanie tam, gdzie wymagane jest jednoczesne rozłączenie przewodu neutralnego i fazowego oraz charakterystyka C dla obwodów z umiarkowanymi prądami rozruchowymi.
• Montaż w rozdzielnicach modułowych zajmujących 2 moduły.

FAQ – Najczęściej zadawane pytania i odpowiedzi

1. Co oznacza czułość „AC” dla wyłącznika RCBO ADC960D?
   Typ AC oznacza, że wyłącznik wykrywa i zadziała na sinusoidalne prądy upływowe przemienne (AC). Nie zapewnia wykrywania uporządkowanych składowych stałych (DC) ani bardziej złożonych przebiegów pulsujących — w instalacjach, gdzie występują składowe DC (np. niektóre układy elektroniczne), należy rozważyć urządzenia typu A lub B.
