Wyłącznik różnicowo-nadprądowy RCBO 2P B25A 0,03A Typ AC ADC925D

Wyłącznik różnicowo-nadprądowy RCBO 2P B25A 0,03A Typ AC ADC925D

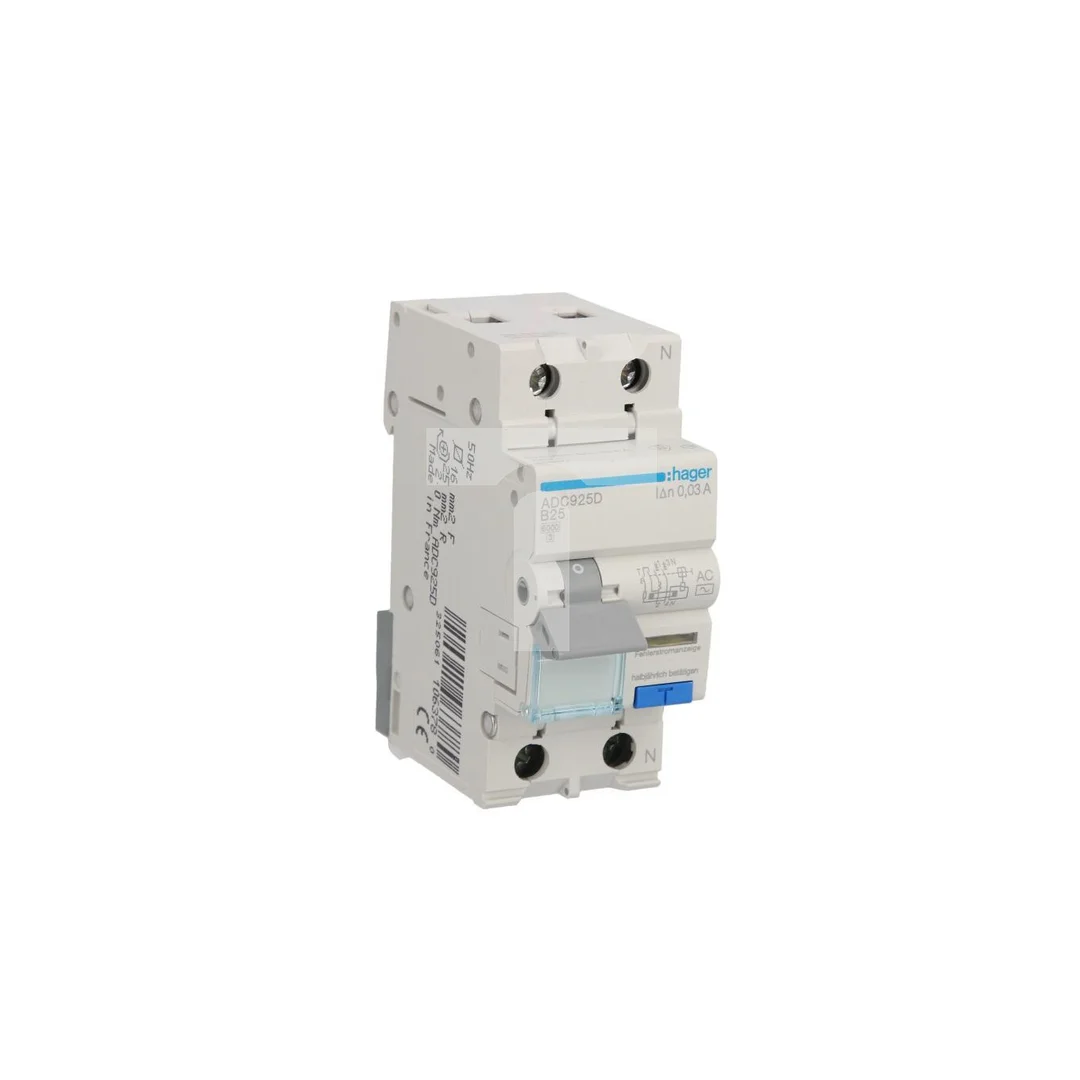

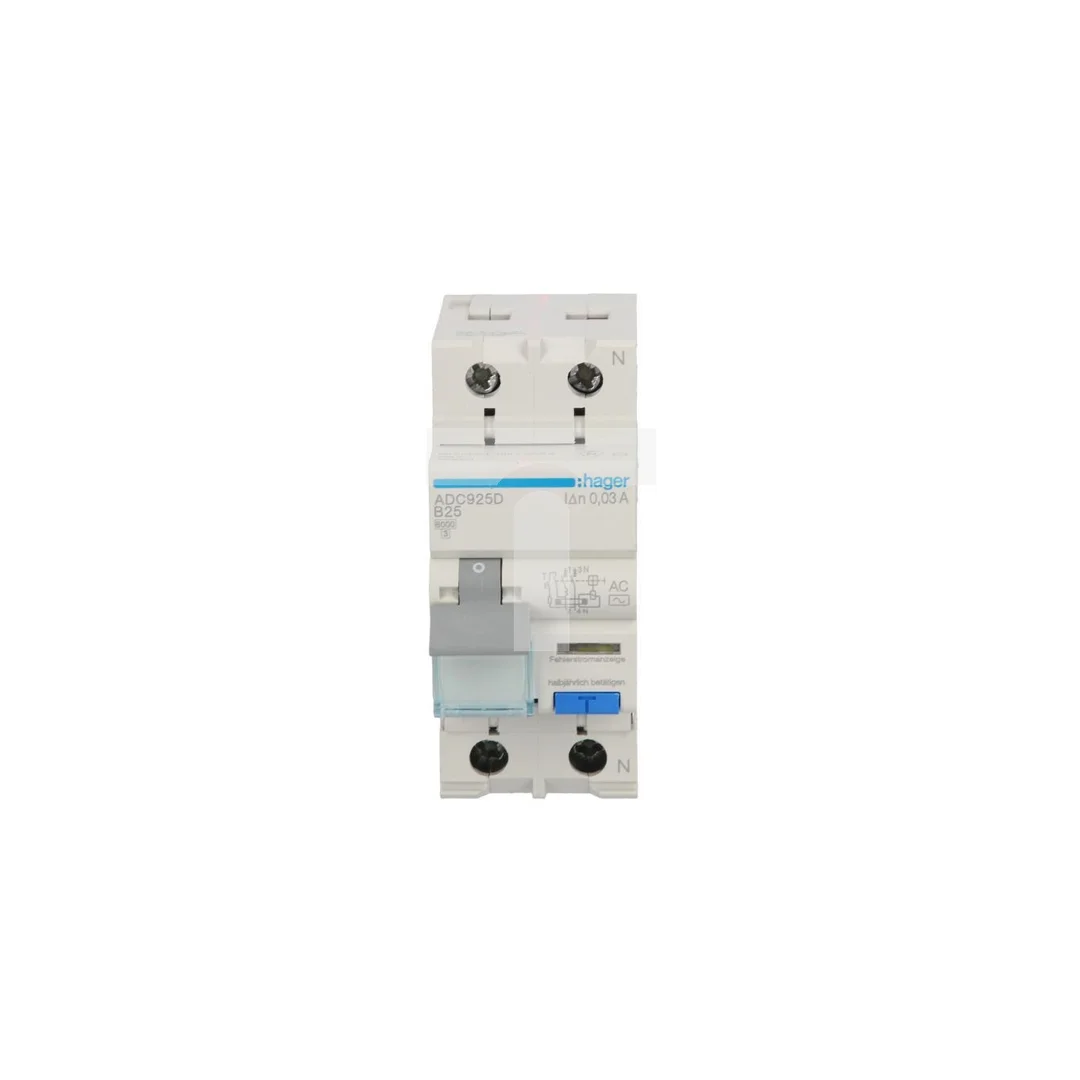

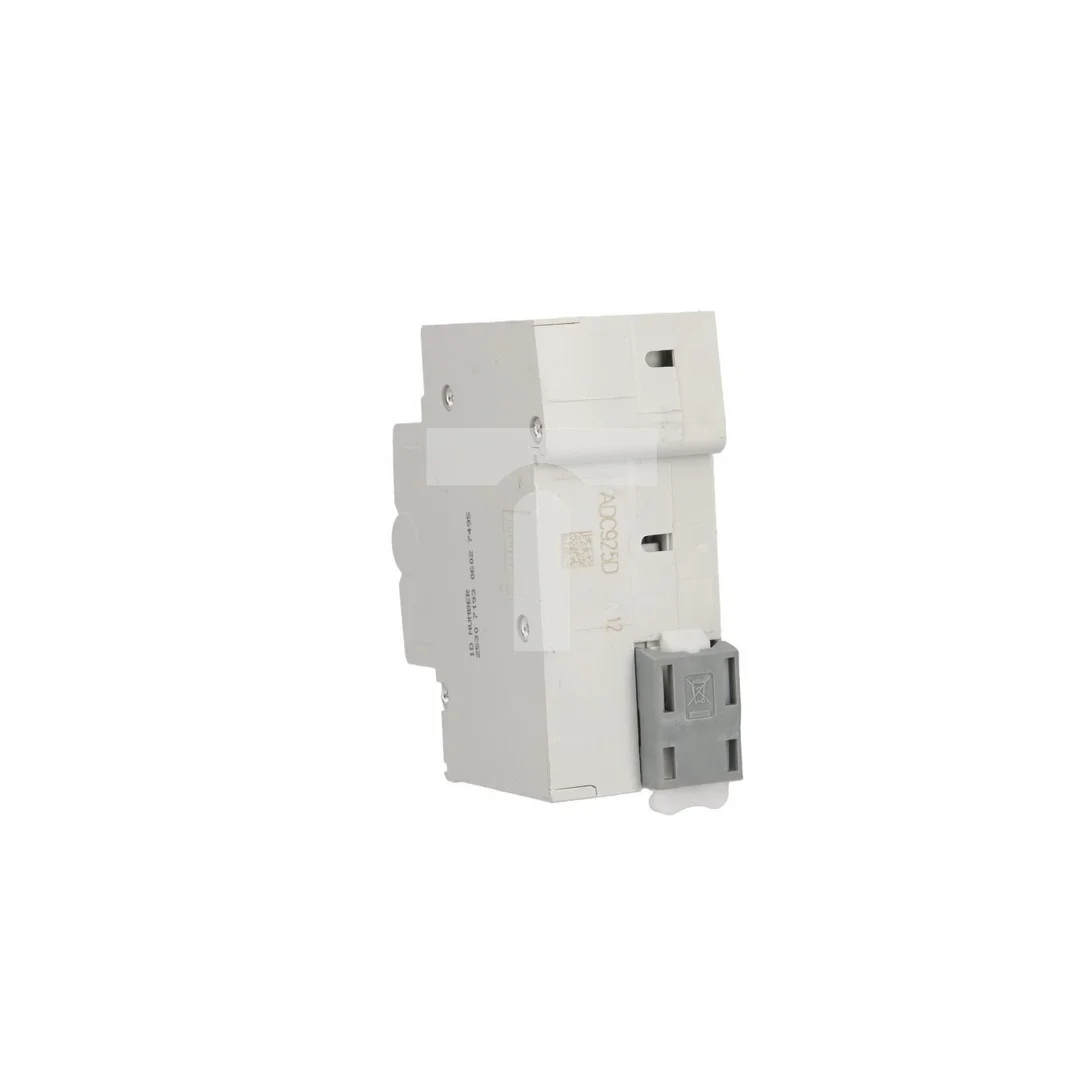

Wyłącznik różnicowo-nadprądowy RCBO ADC925D 2P 25 A / 30 mA typ AC to modułowy aparat łączący funkcję ochrony nadprądowej (charakterystyka B) i różnicoprądowej. Przeznaczony do instalacji jednofazowych w rozdzielnicach modułowych, zapewnia ochronę obwodów gniazd i oświetlenia przed przeciążeniem, zwarciem oraz upływem prądu.

Cechy techniczne

• Znamionowy prąd In: 25 A
• Znamionowy prąd różnicowy IΔn: 0,03 A (30 mA), czułość: Typ AC (wykrywanie składowej przemiennej)
• Charakterystyka wyzwalania: B (krzywa B)
• Liczba biegunów: 2 (1P+N) z jednoczesnym rozłączaniem przewodu N
• Znamionowe napięcie i częstotliwość: 400 V, 50 Hz
• Znamionowa zwarciowa zdolność łączeniowa: 6 kA (wg EN)
• Szerokość montażowa: 2 moduły (modułowy system na szynę)
• Stopień ochrony: IP2X
• Moc strat: 9,3 W
• Wytrzymałość elektryczna i mechaniczna: około 2000 cykli
• Zakres temperatur pracy: -25 °C do +70 °C
• Podłączenie: zaciski śrubowe
• Dostępne informacje dodatkowe: karta katalogowa zawiera współczynniki korekcyjne przy montażu obok siebie oraz parametry selektywności

Zastosowanie produktu

• Ochrona obwodów jednofazowych w budynkach mieszkalnych, biurowych i obiektach użyteczności publicznej
• Zabezpieczenie obwodów gniazd i oświetlenia przed przeciążeniem, zwarciem oraz upływem prądu (ochrona przeciwporażeniowa)
• Montaż w rozdzielnicach modułowych na szynę DIN w instalacjach elektrycznych
• Stosowanie tam, gdzie wymagana jest jednoczesna ochrona nadprądowa i różnicoprądowa przy prądzie znamionowym 25 A i czułości różnicowej 30 mA
