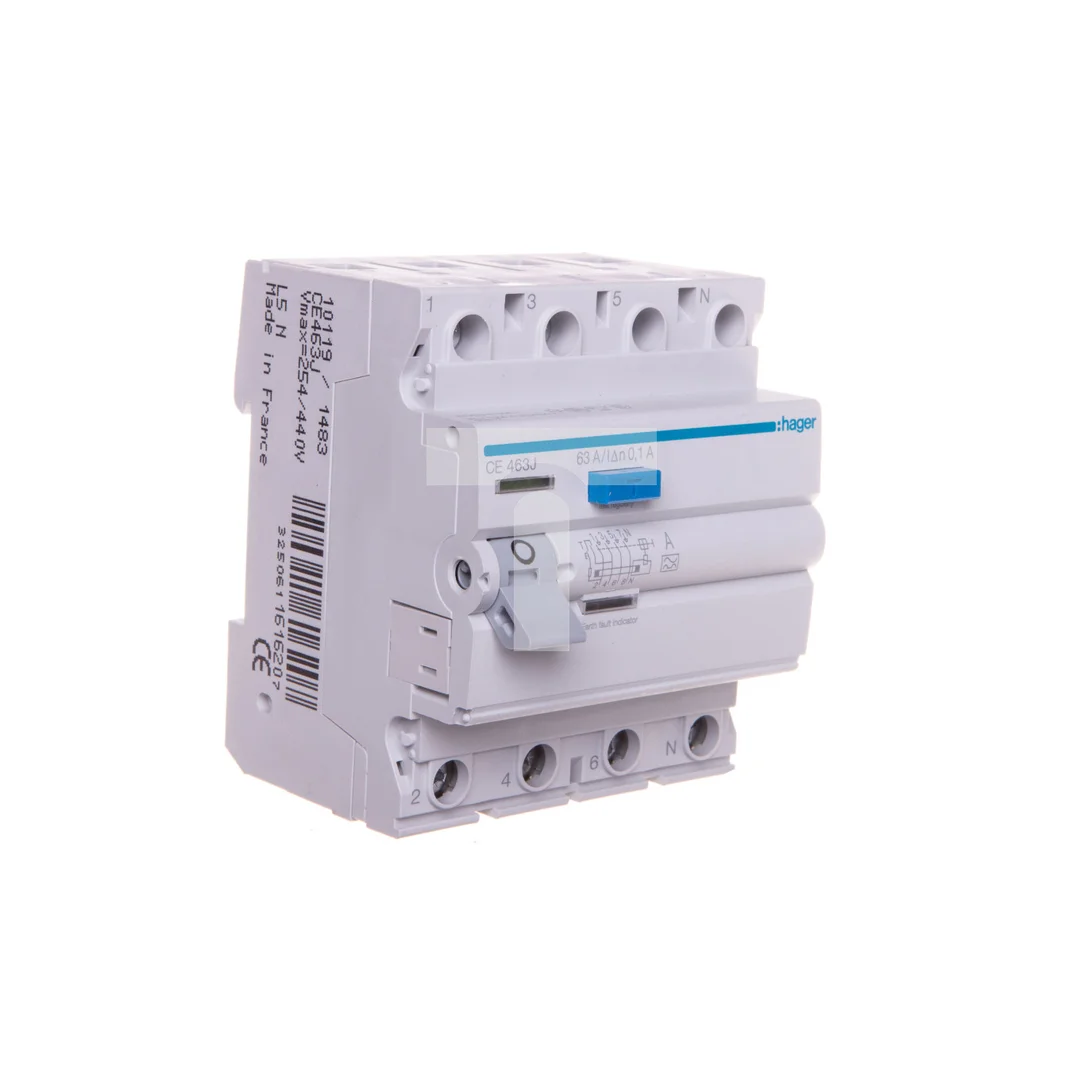

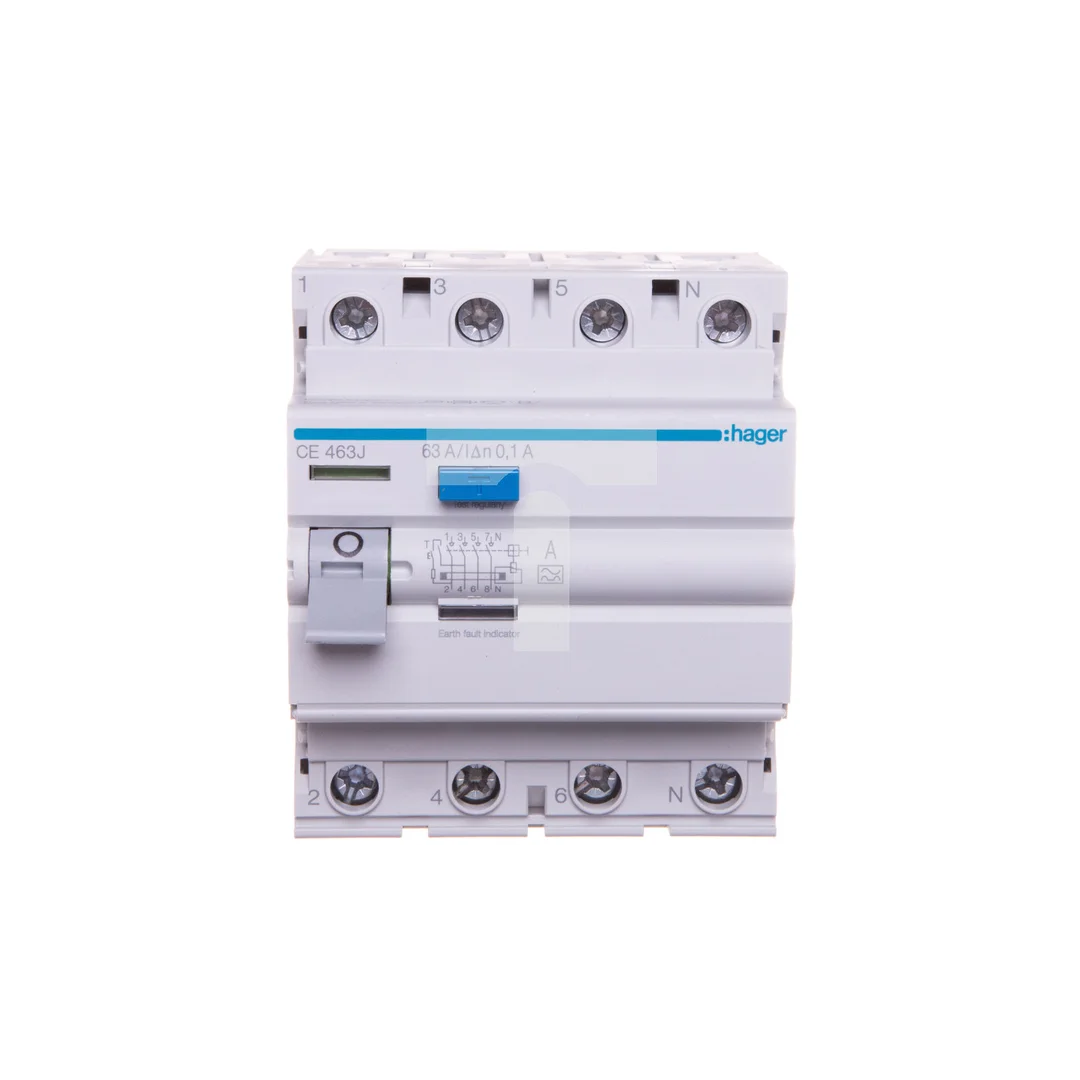

Wyłącznik różnicowoprądowy 4P 63A 0,1A typ A CEA463J

Wyłącznik różnicowoprądowy 4P 63A 0,1A typ A CEA463J

Wyłącznik różnicowoprądowy 4P 63A 0,1A typ A CEA463J to czterobiegunowe urządzenie RCD (3P+N) przeznaczone do wykrywania prądów upływu i ochrony przeciwporażeniowej w instalacjach trójfazowych. Produkt znajduje zastosowanie w rozdzielnicach montowanych na szynie DIN w instalacjach przemysłowych i komercyjnych.

Cechy techniczne

• Typ: A (wyzwalanie przy prądach przemiennych i pulsacyjnych składowych DC)
• Liczba biegunów: 4 (3P+N)
• Prąd znamionowy: 63 A
• Znamionowy prąd różnicowy: 0,1 A (100 mA)
• Napięcie znamionowe: 400 V AC, częstotliwość 50 Hz
• Zdolność załączania: 1,5 kA; znamionowy warunkowy prąd zwarciowy: 6 kA
• Straty mocy: 19,7 W
• Trwałość: odporność mechaniczna 4000 cykli, elektryczna 2000 cykli
• Montaż: na standardowej szynie DIN
• Wymiary: głębokość 70 mm × wysokość 83 mm × szerokość 70 mm (4 moduły)
• Stopień ochrony: IP2X
• Temperatura magazynowania: -55 do 70 °C
• Funkcje dodatkowe: ochrona selektywna: Tak; wyzwalanie krótkozwłoczne: Tak; możliwość dodatkowego wyposażenia: Tak
• Producent: Hager Electro S.A.S.; zgodność z normą PN-EN 61008-1:2010

Zastosowanie produktu

• Ochrona przeciwporażeniowa i wykrywanie upływów w instalacjach trójfazowych (3P+N) w obiektach przemysłowych i komercyjnych.
• Stosowanie w rozdzielnicach montowanych na szynie DIN jako zabezpieczenie grupowe lub główne tam, gdzie wymagana jest selektywność ochrony.
• Aplikacje z urządzeniami mogącymi generować składowe pulsacyjne DC — dzięki czułości typu A urządzenie wykrywa tego typu upływy.
• Systemy wymagające kompaktowego rozwiązania o szerokości 4 modułów przy ograniczonej przestrzeni montażowej.
