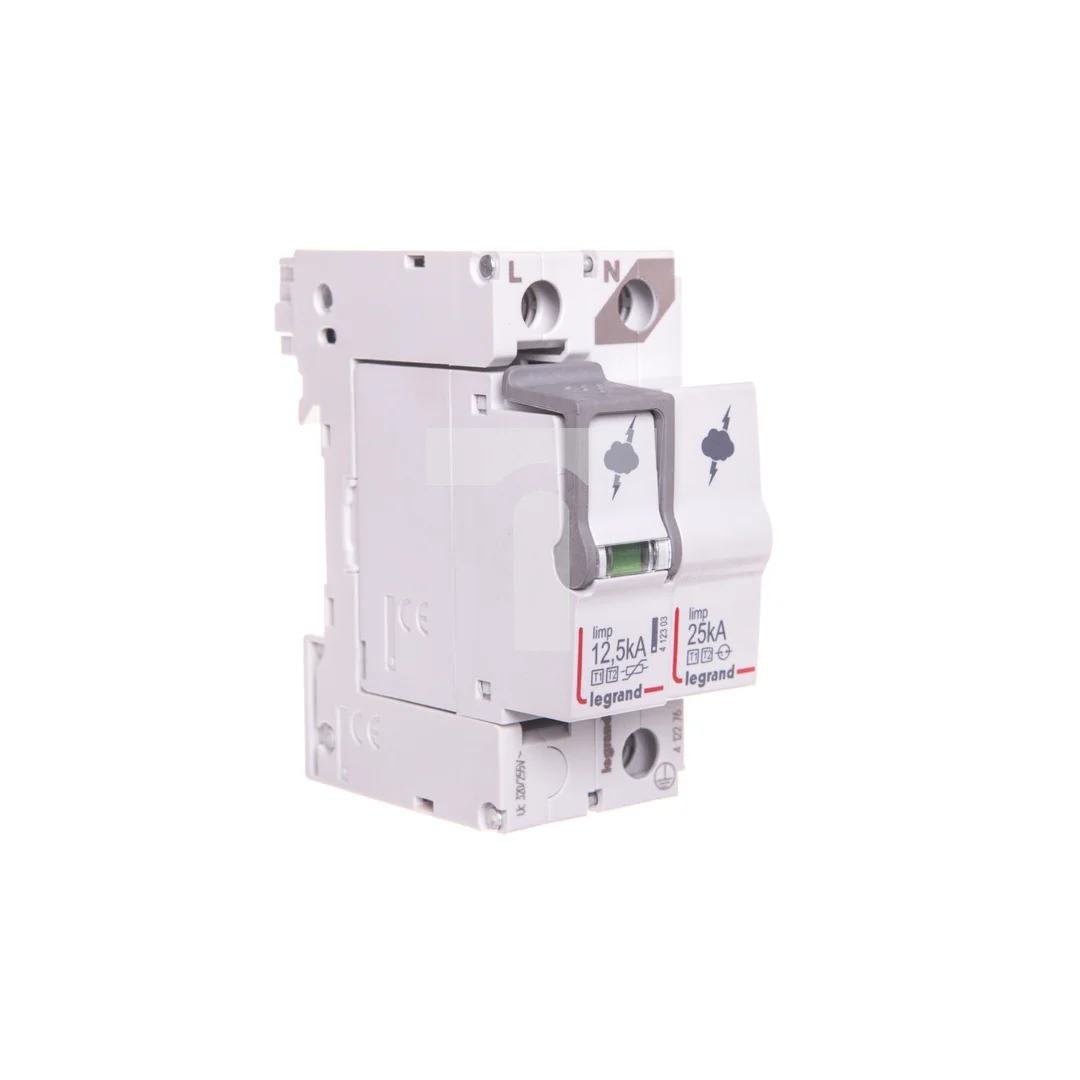

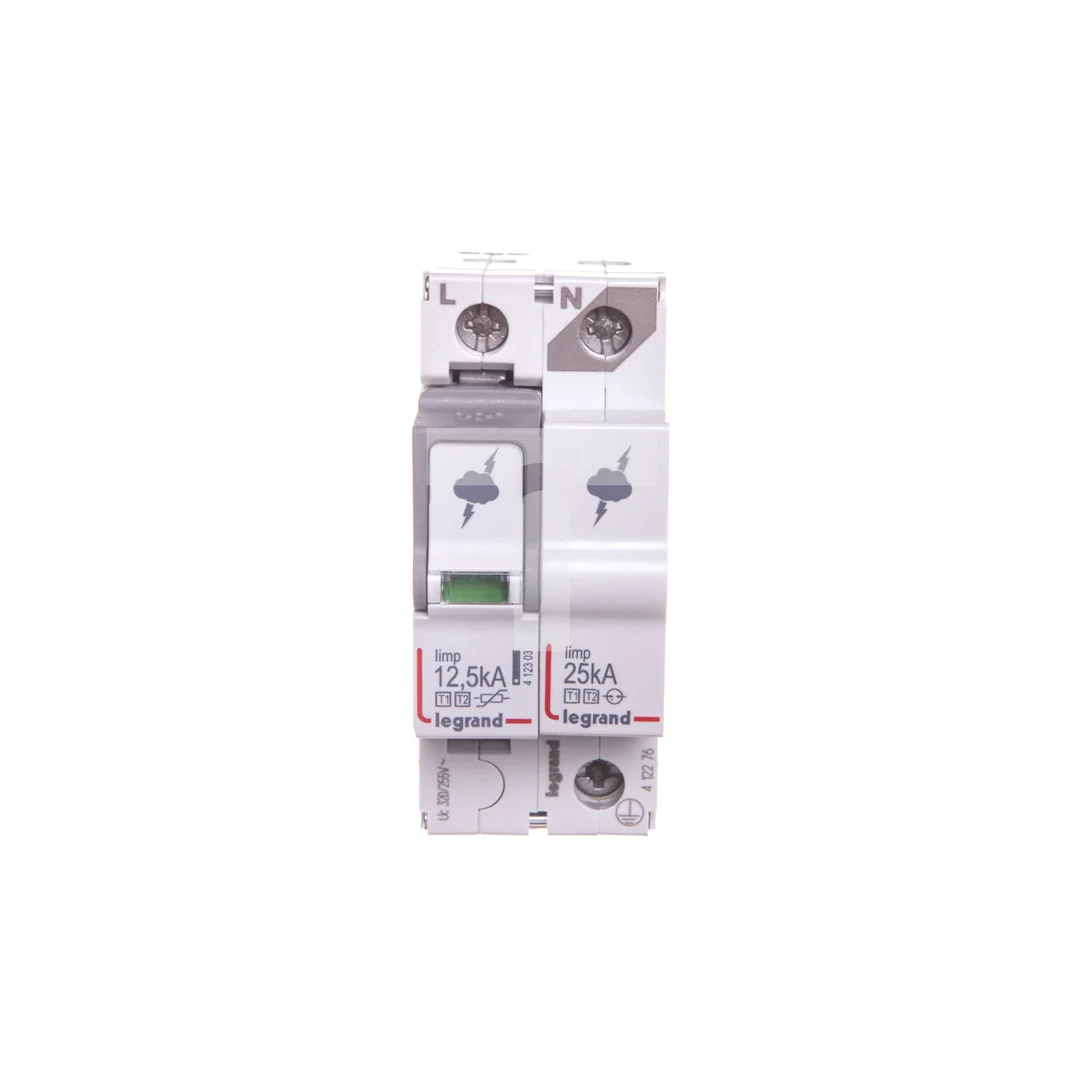

Ogranicznik przepięć Typ T1+T2 1P+N 12,5kA 1,5kV TT/TNS 412276

Ogranicznik przepięć Typ T1+T2 1P+N 12,5kA 1,5kV TT/TNS 412276

Ogranicznik przepięć Typ T1+T2 1P+N 12,5kA 1,5kV TT/TNS 412276 jest urządzeniem ochrony przeciwprzepięciowej przeznaczonym do montażu w rozdzielnicach na szynie DIN 35 mm. Zaprojektowany do ochrony przed impulsami piorunowymi oraz przepięciami łączeniowymi w instalacjach sieciowych TT i TN?S.

Cechy techniczne

• Typ ochrony: kombinacja Typ 1+2 (ochrona przed impulsami piorunowymi oraz przepięciami przełącznikowymi).
• Liczba biegunów: 2 (1P+N).
• Prąd udarowy (10/350): 12,5 kA.
• Poziom ochrony (Up): 1,5 kV.
• Maksymalne napięcie trwałej pracy AC (Uc): 320 V.
• Znamionowe napięcie pracy AC (Un): 230 V.
• Układ sieci: kompatybilny z siecią TT oraz TN?S (zgodnie z oznaczeniem produktu).
• Montaż: szyna montażowa DIN 35 mm; wielkość: 2 moduły.
• Przekroje przewodów: przewód elastyczny z końcówką tulejkową 0,5–16 mm?; przewód sztywny (jednodrutowy/wielodrutowy) 0,5–25 mm?.
• Sygnalizacja zadziałania: optyczna, wskazanie stanu ochrony bez demontażu urządzenia.

Zastosowanie produktu

• Ochrona główna instalacji w budynkach mieszkalnych, biurowych i handlowych.
• Montaż w rozdzielnicach głównych i podrozdzielnicach w instalacjach TT i TN?S.
• Ochrona urządzeń wrażliwych: systemy IT, zasilacze UPS, instalacje sterowania i alarmowe.
• Stosowanie w układach wymagających ochrony przed impulsem piorunowym (10/350) oraz przepięciami przełącznikowymi, w układach zgodnych z projektową selektywnością ochronników.
