Opis

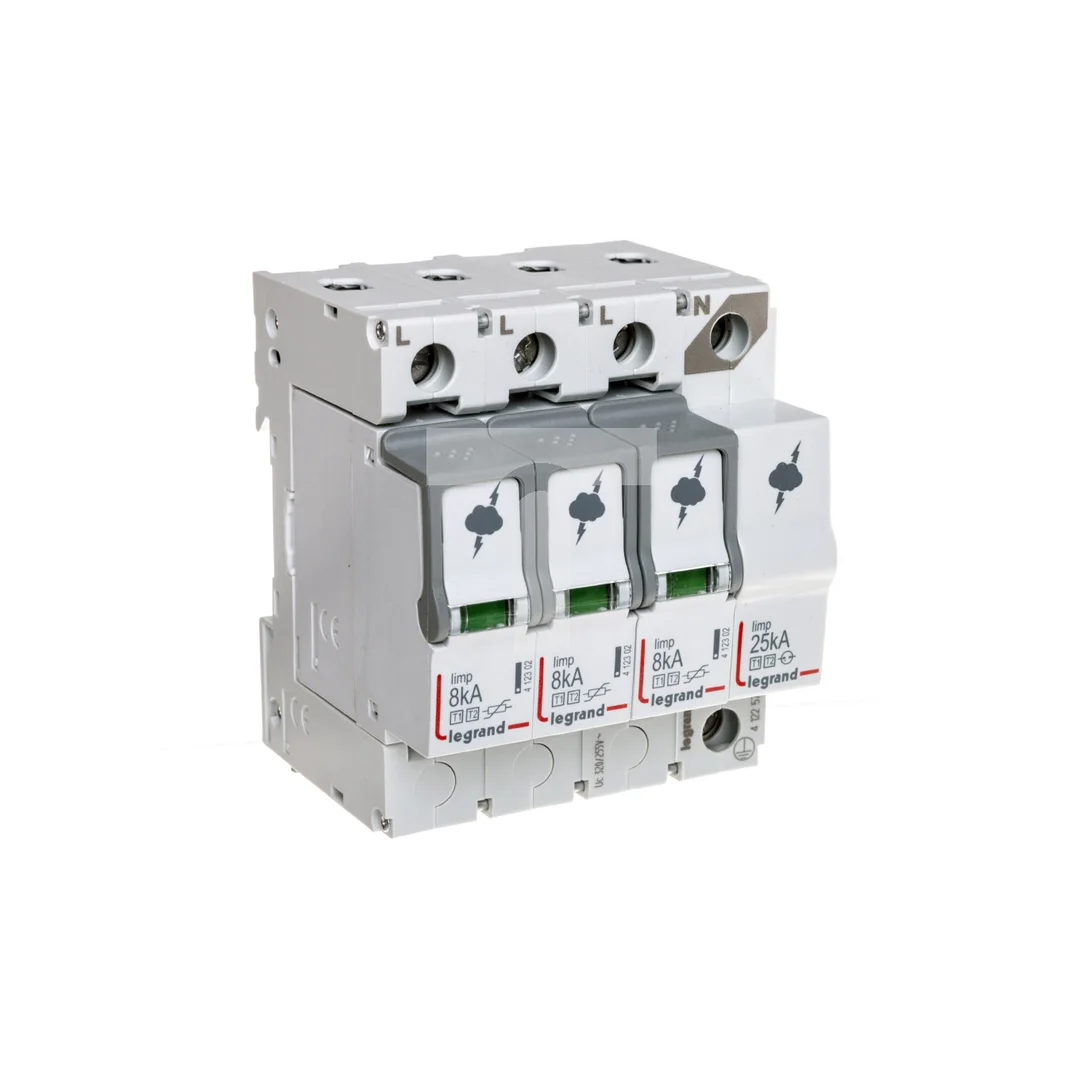

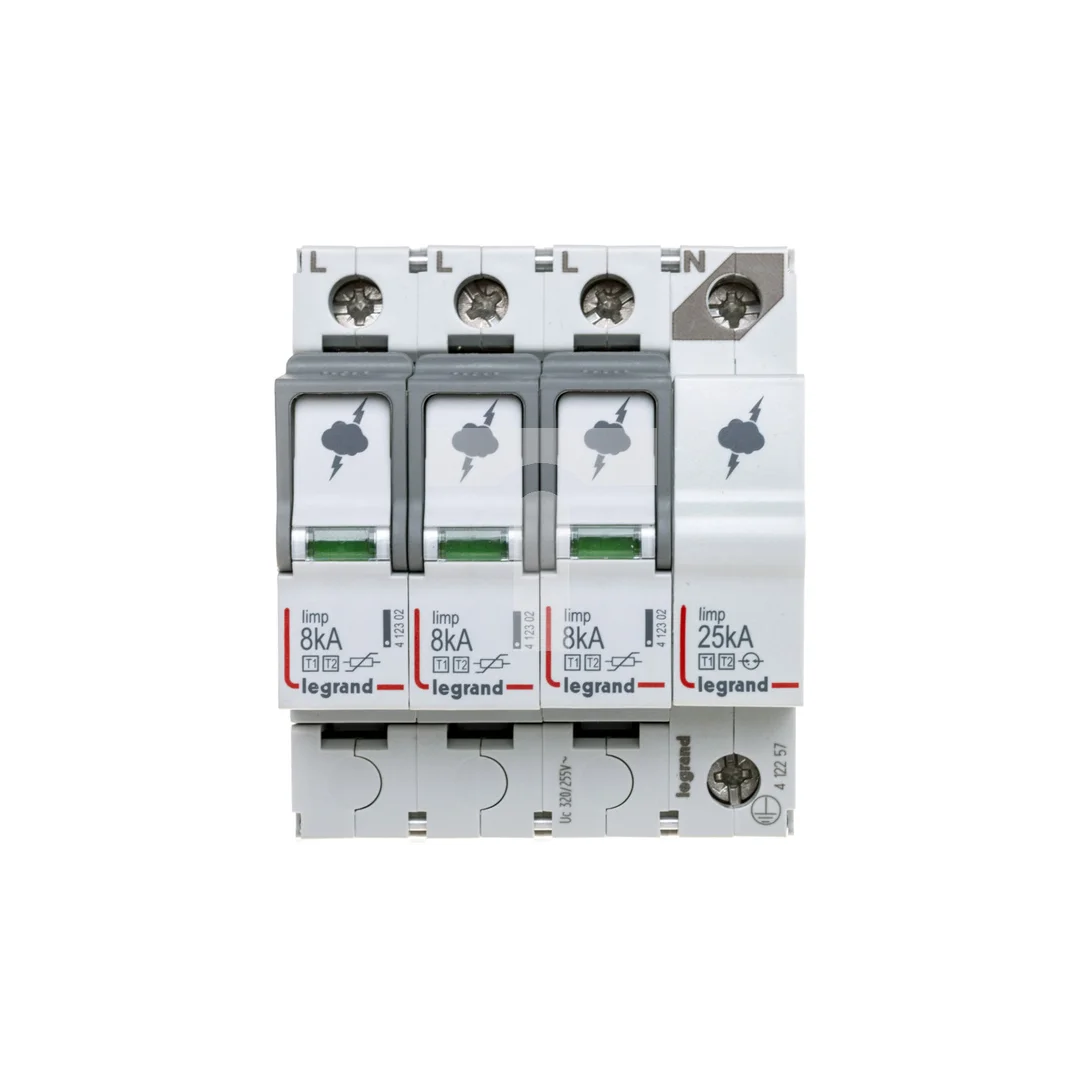

Ogranicznik przepięć Typ T1+T2 3P+N 8kA 1,3kV ON 300 TT/TNS 412257
Modułowy ogranicznik przepięć klasy T1+T2 przeznaczony do ochrony instalacji trójfazowych 230/400 V (3P+N) przed impulsami atmosferycznymi i przepięciami łączeniowymi; stosowany w rozdzielnicach głównych i wtórnych dla systemów TT/TNS/TNC.
Cechy techniczne
- Klasa ochronności: Typ 1+2 (połączenie funkcji ochrony od bezpośrednich i pośrednich wyładowań atmosferycznych).
- Konfiguracja: 3P+N, liczba biegunów: 4.
- Prąd udarowy (10/350 ?s) Iimp: 8 kA.
- Poziom ochrony (maksymalne napięcie przepięciowe) Up: 1,3 kV.
- Maksymalne napięcie trwałej pracy AC (Uc): 320 V; znamionowe napięcie sieci (Un): 230 V.
- Wymiar montażowy: 4 moduły, montaż na szynie montażowej DIN 35 mm.
- Przekroje przewodów: elastyczny z końcówką tulejkową 0,5–16 mm?; przewód sztywny (jednodrutowy/wielodrutowy) 0,5–25 mm?.
- Sygnalizacja stanu: optyczna (wskaźnik zielony = sprawny, pomarańczowy = wymiana wkładu wskazana).
- Tryby ochrony: L-N, N-PE, L-PE; kompatybilny z systemami TT, TNC i TNS.
- Konstrukcja: modułowe wkłady wymienne, obudowa z materiałów ognioodpornych i odpornych na wstrząsy.
- Wymagania instalacyjne: montaż i konserwacja wykonywane przez wykwalifikowany personel; przed kontrolą urządzenia zaleca się odłączenie zasilania.
- Normy techniczne odniesienia: urządzenie projektowane zgodnie z wymaganiami dla SPD (np. IEC/EN 61643-11) oraz zasadami ochrony od wyładowań atmosferycznych (np. IEC 62305).
Zastosowanie produktu
- Ochrona głównych rozdzielni budynków mieszkalnych, komercyjnych i przemysłowych — montaż na początku instalacji za głównym wyłącznikiem.
- Zabezpieczenie rozdzielnic wtórnych zasilających wrażliwe urządzenia IT, serwerownie, systemy automatyki i sprzęt medyczny.
- Instalacje zewnętrzne i obiekty z zainstalowanym LPS lub w rejonach o podwyższonym ryzyku wyładowań atmosferycznych.
- Systemy zasilania 230/400 V, gdzie wymagane jest połączenie ochrony typu 1 i 2 oraz kompaktowe rozwiązanie montowane na szynie DIN.
- Stosować zgodnie z projektem ochrony przepięciowej; wymienne wkłady umożliwiają szybką konserwację bez konieczności wymiany całego modułu.
