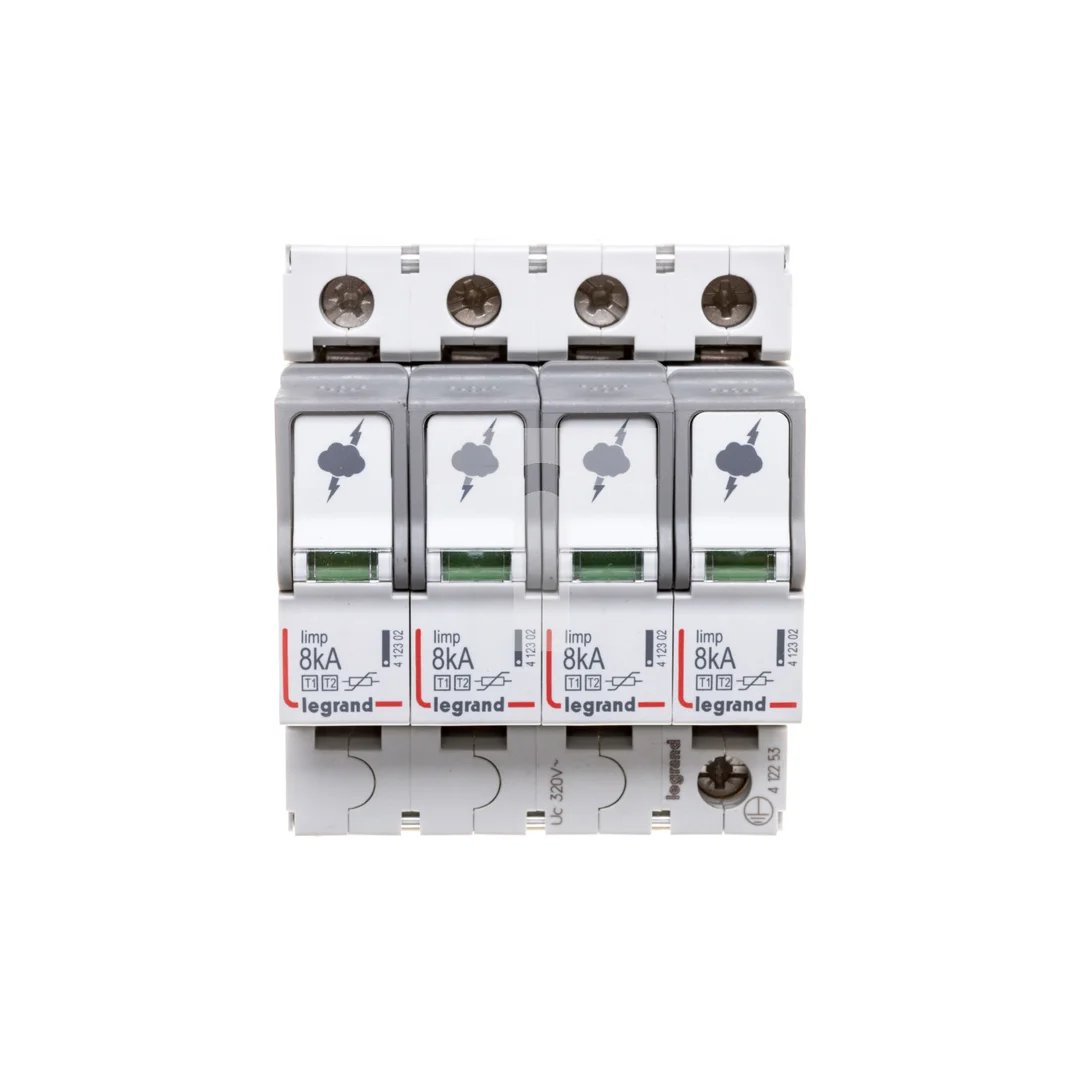

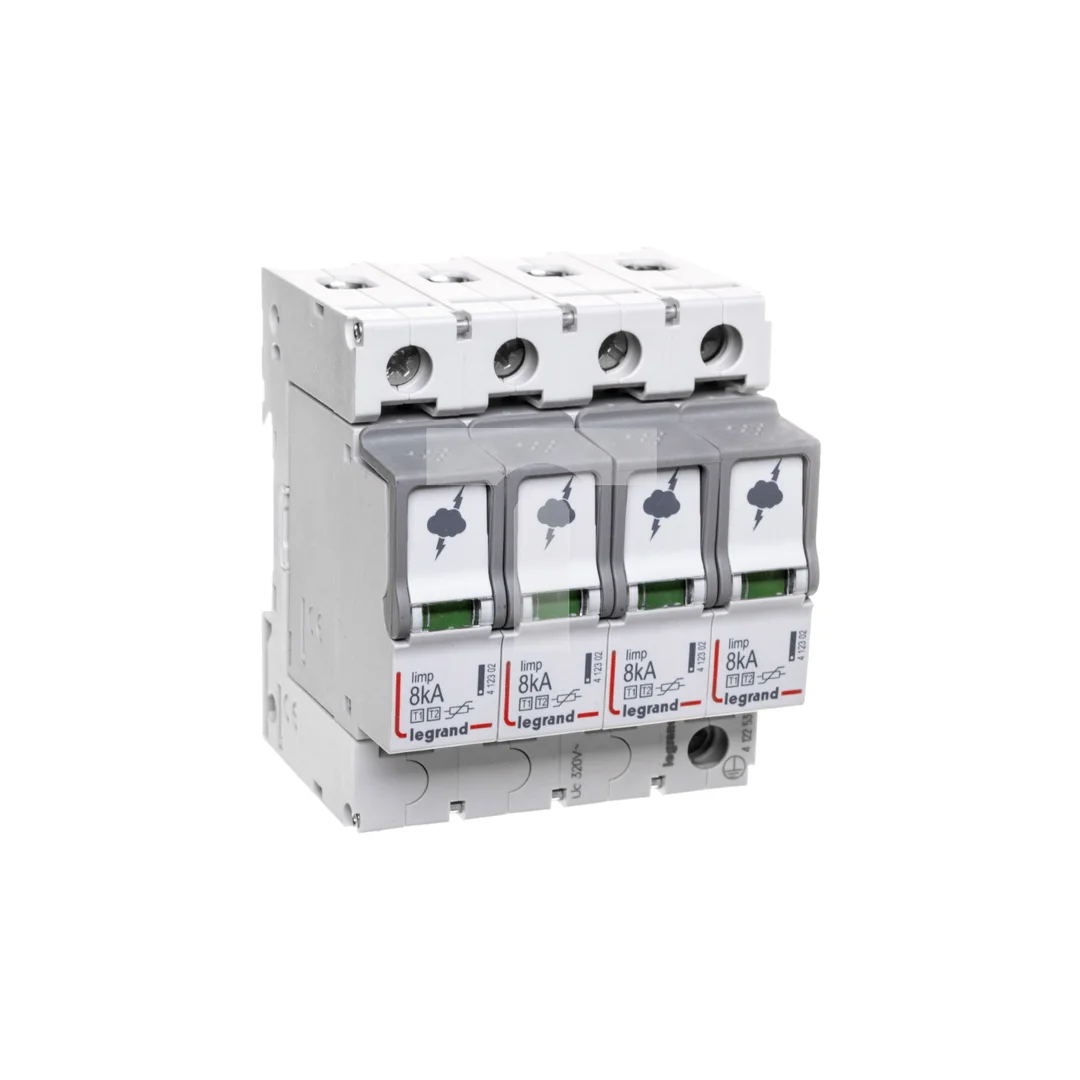

Ogranicznik przepięć Typ T1+T2 4P 8kA 1,3kV ON 300 TT, TN (TNC, TNS) 412253

Ogranicznik przepięć Typ T1+T2 4P 8kA 1,3kV ON 300 TT, TN (TNC, TNS) 412253

Ogranicznik przepięć klasy T1+T2 w układzie 4P przeznaczony do ochrony instalacji niskiego napięcia przed przepięciami atmosferycznymi i łączeniowymi; stosowany na wejściu rozdzielnic głównych oraz w rozdzielniach piętrowych w instalacjach TT i TN (TNC, TNS).

Cechy techniczne

• Klasa ochronności: Typ 1+2 (łączona ochrona przed impulsami piorunowymi i przepięciami łączeniowymi).
• Liczba biegunów: 4P (ochrona przewodów fazowych i przewodu neutralnego).
• Prąd udarowy (10/350 ?s): 8 kA.
• Poziom ochrony (Up): 1,3 kV.
• Maksymalne napięcie trwałej pracy AC (Uc): 320 V.
• Znamionowe napięcie AC (Un): 230 V.
• Sygnalizacja zadziałania: optyczna, umożliwiająca szybką wizualną kontrolę stanu urządzenia.
• Montaż: szyna montażowa DIN 35 mm.
• Rozmiar: 4 moduły.
• Przekroje przewodów: przewód elastyczny z końcówką tulejkową 0,5–16 mm2; przewód sztywny (jednodrutowy/wielodrutowy) 0,5–25 mm2.

Zastosowanie produktu

• Ochrona głównych rozdzielnic budynków mieszkalnych, biurowych i przemysłowych przed przepięciami atmosferycznymi i łączeniowymi.
• Montaż na szynie DIN 35 mm w rozdzielnicach głównych i grupowych; instalacja jako urządzenie wejściowe w strefie ochrony przedpożarowej/LD.
• Stosowanie w instalacjach z układami sieci TT oraz TN (TNC, TNS) — zabezpieczenie faz i przewodu neutralnego.
• Współpraca z wyłącznikami nadprądowymi i innymi elementami ochrony, jako warstwa ochronna klasy T1+T2 redukująca ryzyko uszkodzeń urządzeń końcowych.
• Dedykowany dla instalatorów i projektantów systemów zasilania wymagających połączenia ochrony przeciwprzepięciowej z kompaktową zabudową (4 moduły) i wizualną sygnalizacją zadziałania.
