Ogranicznik przepięć Typ T2 2P 20kA 1,5kV DEHNguard M TN 275 952200

Ogranicznik przepięć Typ T2 2P 20kA 1,5kV DEHNguard M TN 275 952200

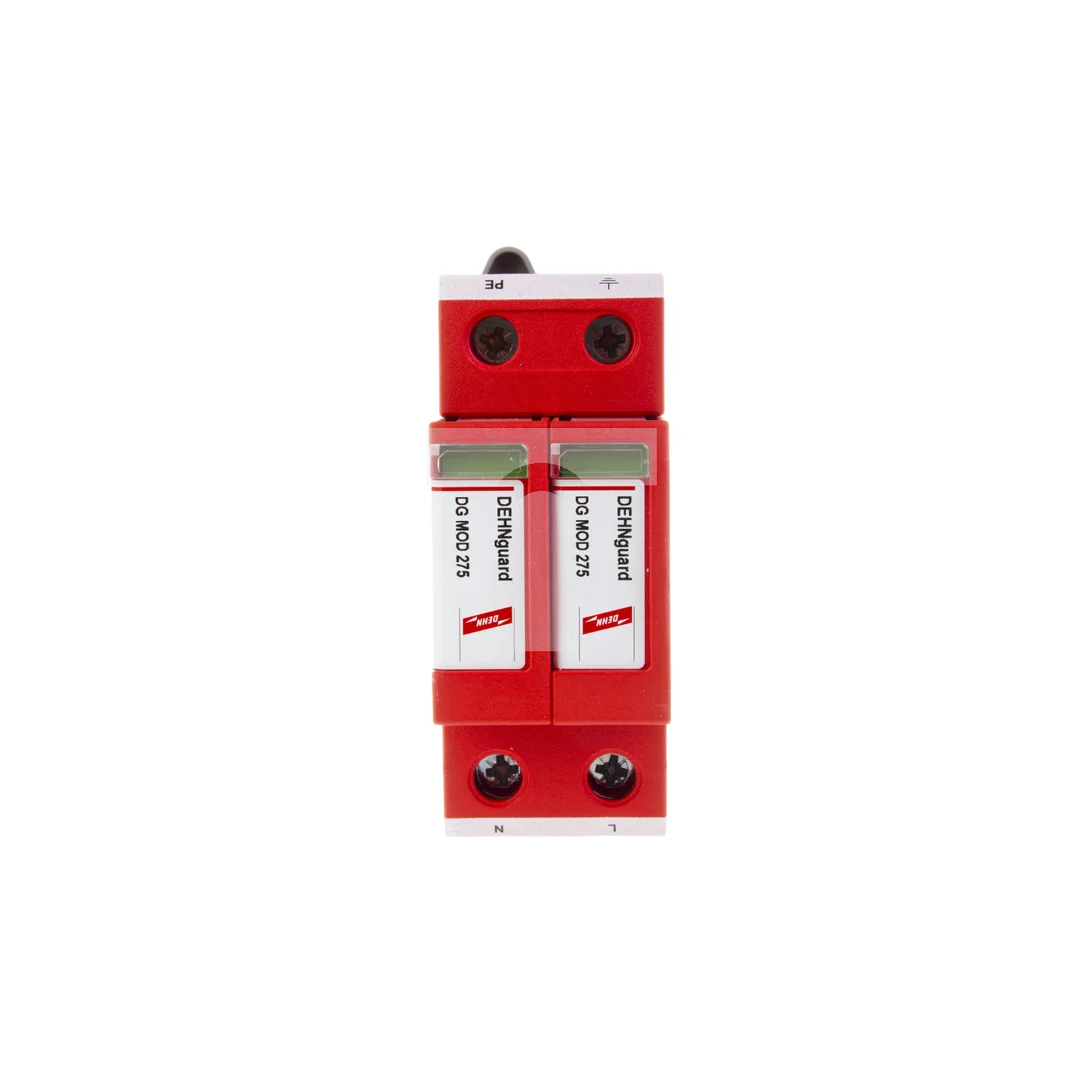

Ogranicznik przepięć DEHNguard M TN 275 to modułowy ogranicznik typu 2 przeznaczony do ochrony jednofazowych instalacji TN (1+N/PE). Stosowany do zabezpieczenia rozdzielnic i odbiorników przed przepięciami atmosferycznymi i przełączeniowymi w instalacjach wewnętrznych.

Cechy techniczne

• Układ sieci: TN, bieguny: 1+N/PE.
• Napięcie znamionowe AC Un: 230 V; maksymalne napięcie trwałej pracy AC Uc: 275 V; maksymalne napięcie trwałej pracy DC: 350 V.
• Znamionowy prąd wyładowczy (8/20) In: 20 kA; maksymalny prąd wyładowczy Imax: 40 kA.
• Poziom ochrony Up: 1,25 kV.
• Typ: Typ 2, rozmiar: 2 moduły, montaż: szyna DIN 35 mm.
• Sygnalizacja zadziałania: optyczna; ze stykiem do zdalnej sygnalizacji: brak.
• Przekroje przewodów przyłączanych (elastyczny): 1,5–25 mm²; przewód sztywny: 1,5–35 mm².
• Stopień ochrony obudowy: IP20 (przeznaczenie do instalacji wewnętrznych); materiał obudowy: tworzywo termoplastyczne; zakres temperatur pracy: -40 °C do +80 °C.
• Konstrukcja: baza z wymiennymi modułami ochronnymi; jedno gniazdo (port) modułu. Zalecane sprawdzenie stanu urządzenia przed montażem.

Zastosowanie produktu

• Ochrona rozdzielnic głównych i obwodów końcowych w jednofazowych instalacjach TN (230/275 V) przed przepięciami atmosferycznymi i przełączeniowymi.
• Montaż w instalacjach wewnętrznych na szynie DIN 35 mm w rozdzielnicach i szafach dystrybucyjnych.
• Stosowanie w instalacjach, gdzie wymagane jest odprowadzanie przepięć do PE; urządzenie należy połączyć z przewodem ochronnym zgodnie z zasadami projektowania ochrony przepięciowej.
• W zastosowaniach w strefach zagrożenia wybuchem lub w warunkach zanieczyszczenia stopnia 2 urządzenie należy instalować wewnątrz obudowy zapewniającej co najmniej klasę ochrony IP54, zgodnie z wymaganiami środowiskowymi.
• Montaż i prace serwisowe muszą wykonywać wykwalifikowani instalatorzy z zachowaniem lokalnych norm bezpieczeństwa; przeciążenia przekraczające dopuszczalne wartości mogą uszkodzić ogranicznik i chronione urządzenia.

FAQ – Najczęściej zadawane pytania i odpowiedzi

1. Kto może wymieniać moduły ochronne i jakie są konsekwencje otwarcia urządzenia?
   Wymiany modułów ochronnych ogranicznika powinien dokonywać wykwalifikowany personel zgodnie z instrukcją producenta; otwarcie lub modyfikacja urządzenia przez osoby nieuprawnione unieważnia gwarancję. Przed wymianą należy odłączyć zasilanie i sprawdzić urządzenie pod kątem uszkodzeń.
