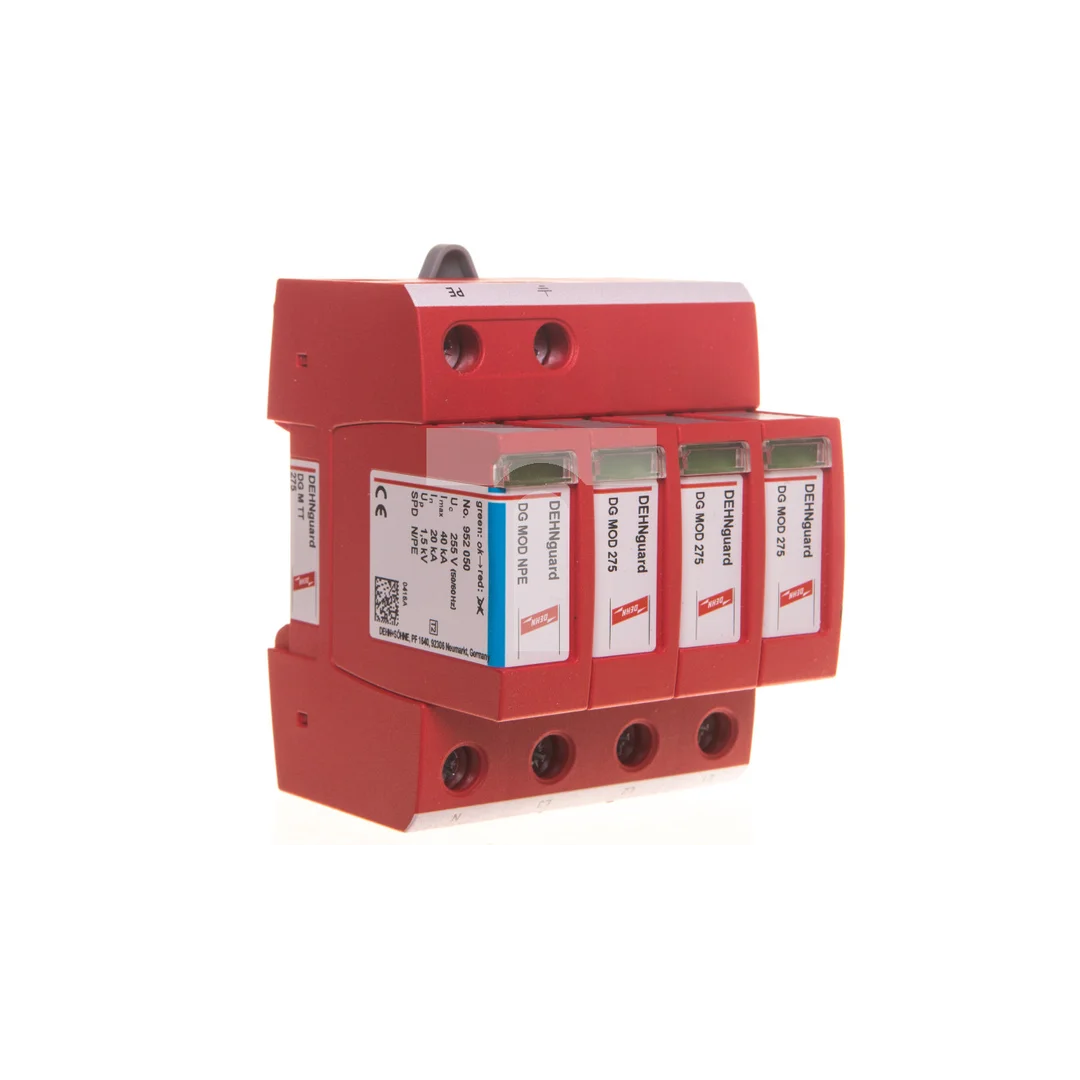

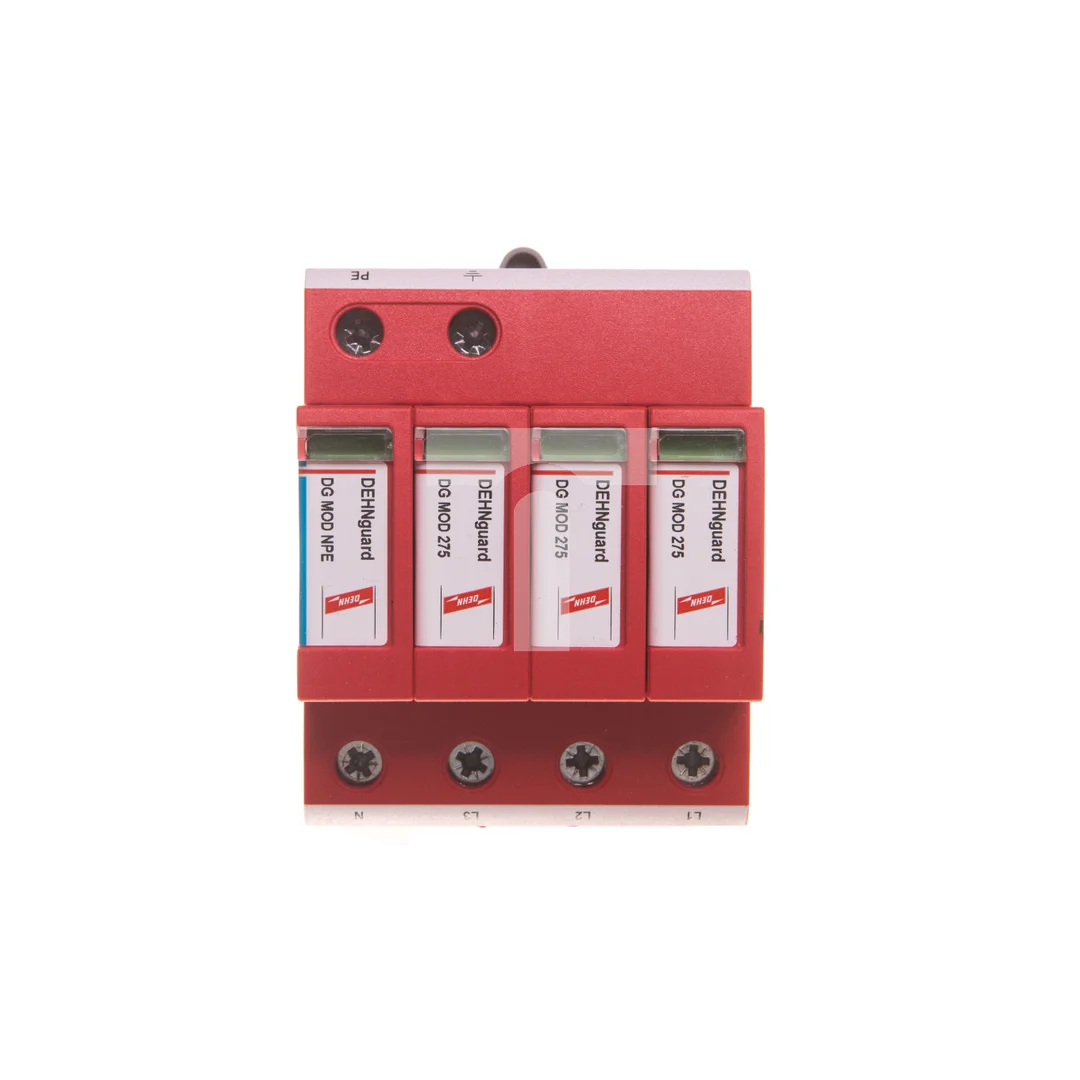

Ogranicznik przepięć Typ T2 4P 20kA 1,5kV DEHNguard M TT 275 952310

Ogranicznik przepięć Typ T2 4P 20kA 1,5kV DEHNguard M TT 275 952310

Ogranicznik przepięć DEHNguard M TT 275 952310 to modułowe urządzenie ochronne typu 2 przeznaczone do sieci TT (zgodny także z TNS), stosowane do ochrony instalacji i urządzeń przed przepięciami przejściowymi.

Cechy techniczne

• Układ biegunów: 3+N/PE (4P), konstrukcja modułowa — podstawka + wymienne moduły ochronne (4 moduły)
• Znamionowy prąd wyładowczy Iimp (8/20 µs): 20 kA (wartość szczytowa)
• Maksymalne napięcie trwałej pracy AC Uc: 275 V (L‑N); napięcie N‑PE: 255 V
• Znamionowe napięcie sieci: 230/400 V AC (przeznaczony do instalacji 230 V)
• Poziom ochrony Up: 1,5 kV
• Sygnalizacja stanu działania: wskaźnik optyczny
• Montaż: szyna montażowa DIN 35 mm; obudowa z termoplastu, użytkowanie wewnętrzne (IP20)
• Przekroje przyłączanych przewodów:
  – elastyczne (wielodrutowe): 1,5–35 mm2
  – sztywne (jednodrutowe/wielodrutowe): 1,5–35 mm2
• Technologia zabezpieczenia: modułowa konstrukcja z mechanizmem Thermo Dynamic Control dla kontroli termicznej i niezawodności pracy

Zastosowanie produktu

• Ochrona rozdzielnic głównych i odbiorczych w instalacjach TT i TNS przed przepięciami przejściowymi typu 2.
• Instalacja przy wejściu zasilania lub bezpośrednio obok chronionych urządzeń sterujących i zasilających (minimalizacja długości przewodów między SPD a chronionym sprzętem).
• Zastosowanie w instalacjach budynków mieszkalnych, komercyjnych i przemysłowych wymagających ochrony przed przepięciami o charakterze przejściowym.
• W zabudowie na szynie DIN 35 mm w rozdzielnicach wnętrzowych (klasa ochrony IP20).

FAQ – Najczęściej zadawane pytania i odpowiedzi

1. Czy moduły ochronne w ograniczniku DEHNguard M TT 275 są wymienne?
   Tak — urządzenie ma konstrukcję modułową z wymiennymi modułami ochronnymi. Wymiana modułów powinna być przeprowadzona przez wykwalifikowany personel zgodnie z dokumentacją producenta i instrukcjami montażu.
2. Czy DEHNguard M TT 275 można montować w rozdzielnicy, gdzie zastosowano wyłączniki różnicowoprądowe (RCD)?
   Tak — ogranicznik można stosować w rozdzielnicach z RCD, jednak instalacja powinna uwzględniać maksymalną obciążalność i wymagania RCD; montaż i dobór zabezpieczeń powinien wykonać wykwalifikowany instalator zgodnie z instrukcjami producenta.
