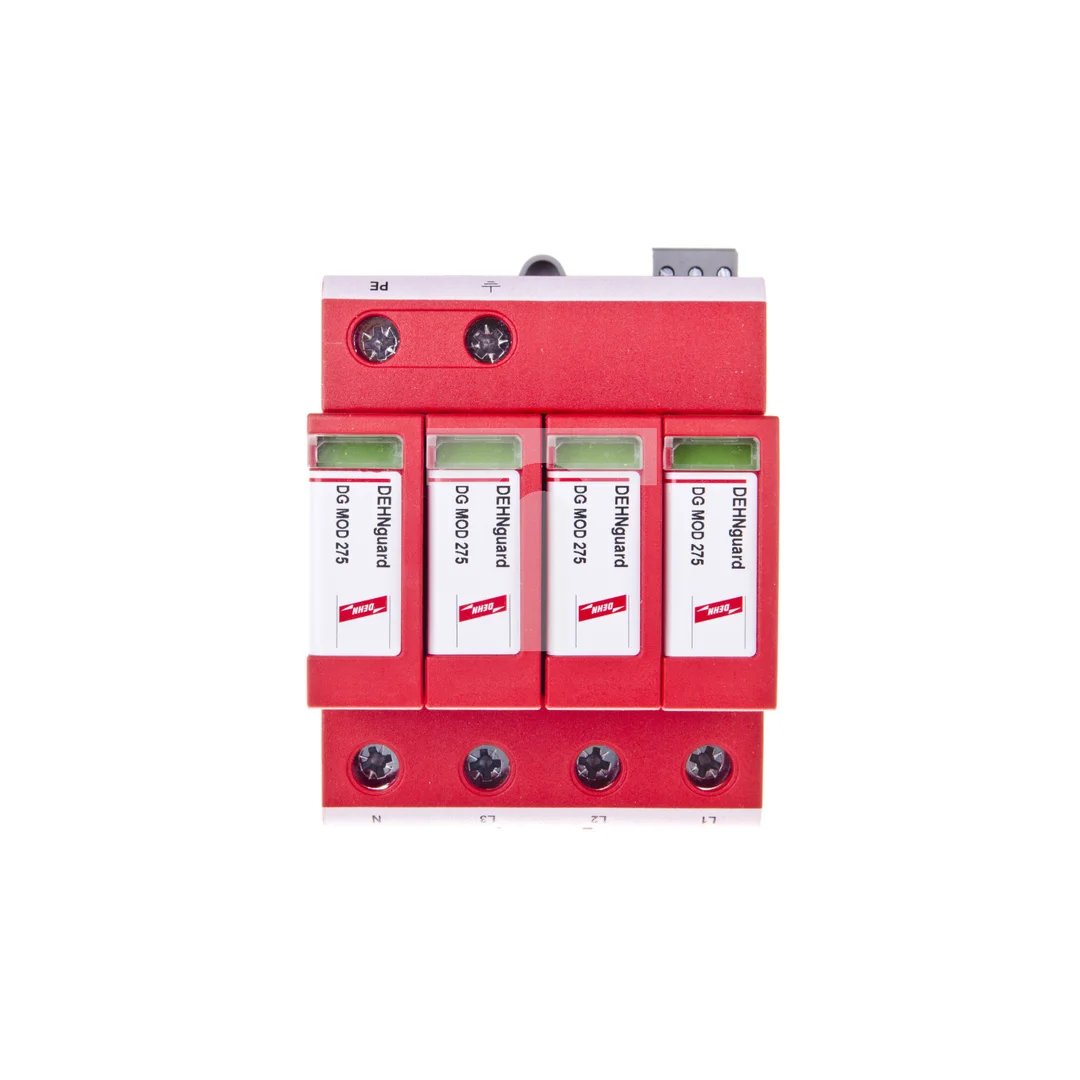

Ogranicznik przepięć typ T2 4P 20kA 1,5kV DEHNguard M TNS 275 FM 952405

Ogranicznik przepięć typ T2 4P 20kA 1,5kV DEHNguard M TNS 275 FM 952405

Ogranicznik przepięć DEHNguard M TNS 275 FM to modułowy ogranicznik typu 2 przeznaczony do sieci TN‑S, zaprojektowany do ochrony instalacji niskiego napięcia przed przepięciami atmosferycznymi i łączeniowymi. Stosowany w rozdzielnicach głównych i pomocniczych w obiektach przemysłowych oraz komercyjnych.

Cechy techniczne

• Bieguny: 4 (L1, L2, L3, N) z przewodem ochronnym PE
• Typ ochrony: Typ 2 (ogranicznik przepięć do instalacji niskiego napięcia)
• Znamionowy prąd wyładowczy (8/20 µs) — wartość szczytowa: 20 kA
• Poziom ochrony (Up): 1,25 kV
• Maksymalne napięcie trwałej pracy AC (Uc): 275 V
• Znamionowe napięcie sieciowe: 230 V AC; układ sieci: TN‑S
• Maksymalne napięcie trwałej pracy DC: 350 V
• Rozmiar: 4 moduły; montaż na szynie DIN 35 mm
• Przyłącza przewodów: elastyczny 1,5–25 mm², sztywny 1,5–35 mm²
• Elementy aktywne: warystory i iskierniki oraz układy kontrolno‑odłączające
• Wskaźnik stanu: optyczny (zielony/czerwony) na urządzeniu; styk do zdalnej sygnalizacji zadziałania
• Modułowa konstrukcja z wymiennymi modułami (wymiana bez użycia narzędzi), obudowa z termoplastu odporna na wstrząsy
• Technologia Thermo Dynamic Control (kontrola termiczna) zapobiegająca przegrzewaniu modułów
• Stopień ochrony obudowy: IP20 — do stosowania wewnątrz pomieszczeń

Zastosowanie

• Instalacja w rozdzielnicach głównych i podrozdzielnicach w budynkach mieszkalnych, handlowych i przemysłowych
• Ochrona obwodów zasilających urządzenia wrażliwe na przepięcia (sterowanie, automatyka, układy IT)
• Montaż na wejściu zasilania w sieciach TN‑S jako element coordinacji ochrony przepięciowej
• Integracja z systemami monitoringu stanu urządzenia poprzez styk do zdalnej sygnalizacji
• Montaż wyłącznie przez wykwalifikowany personel zgodnie z obowiązującymi normami i instrukcją producenta
