Opis

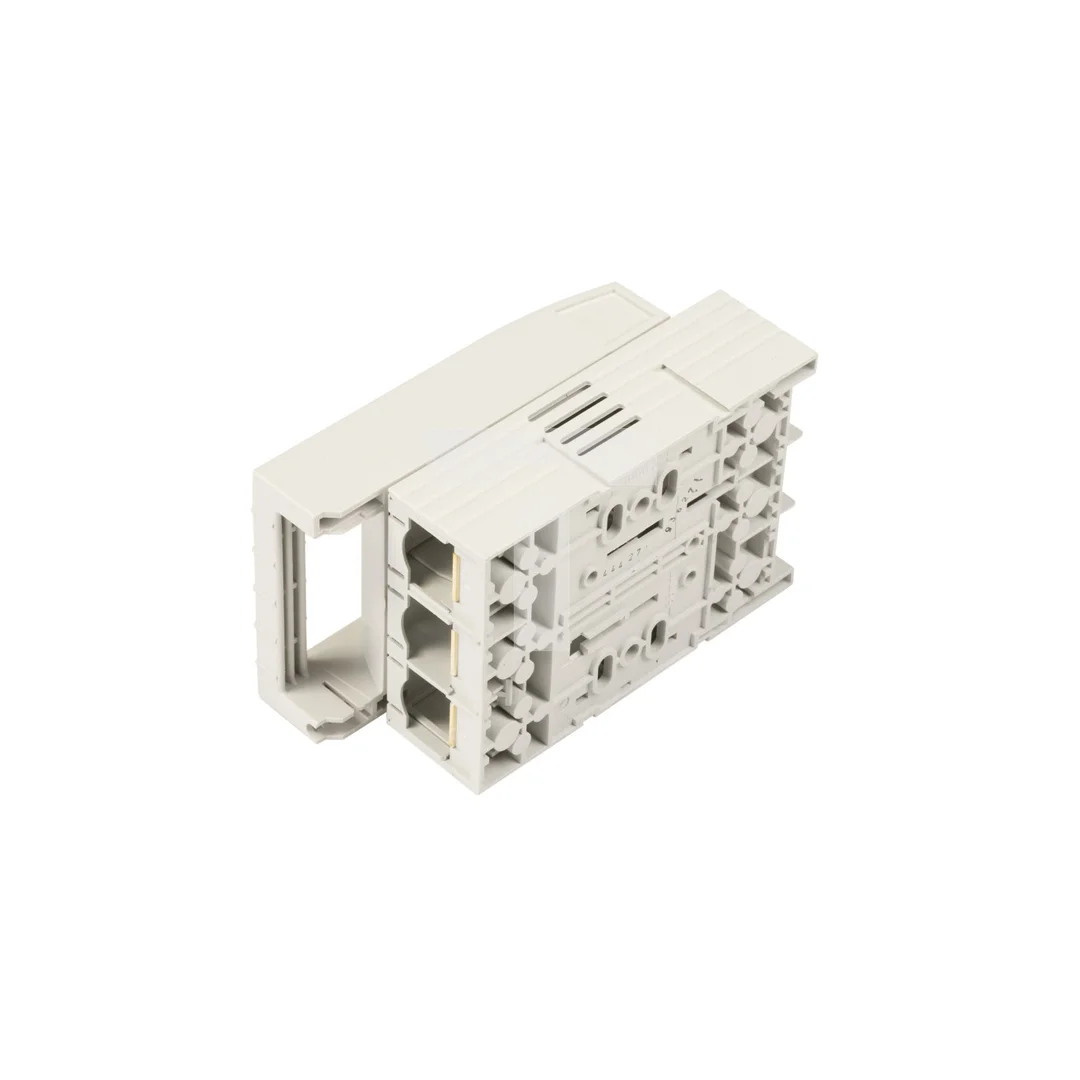

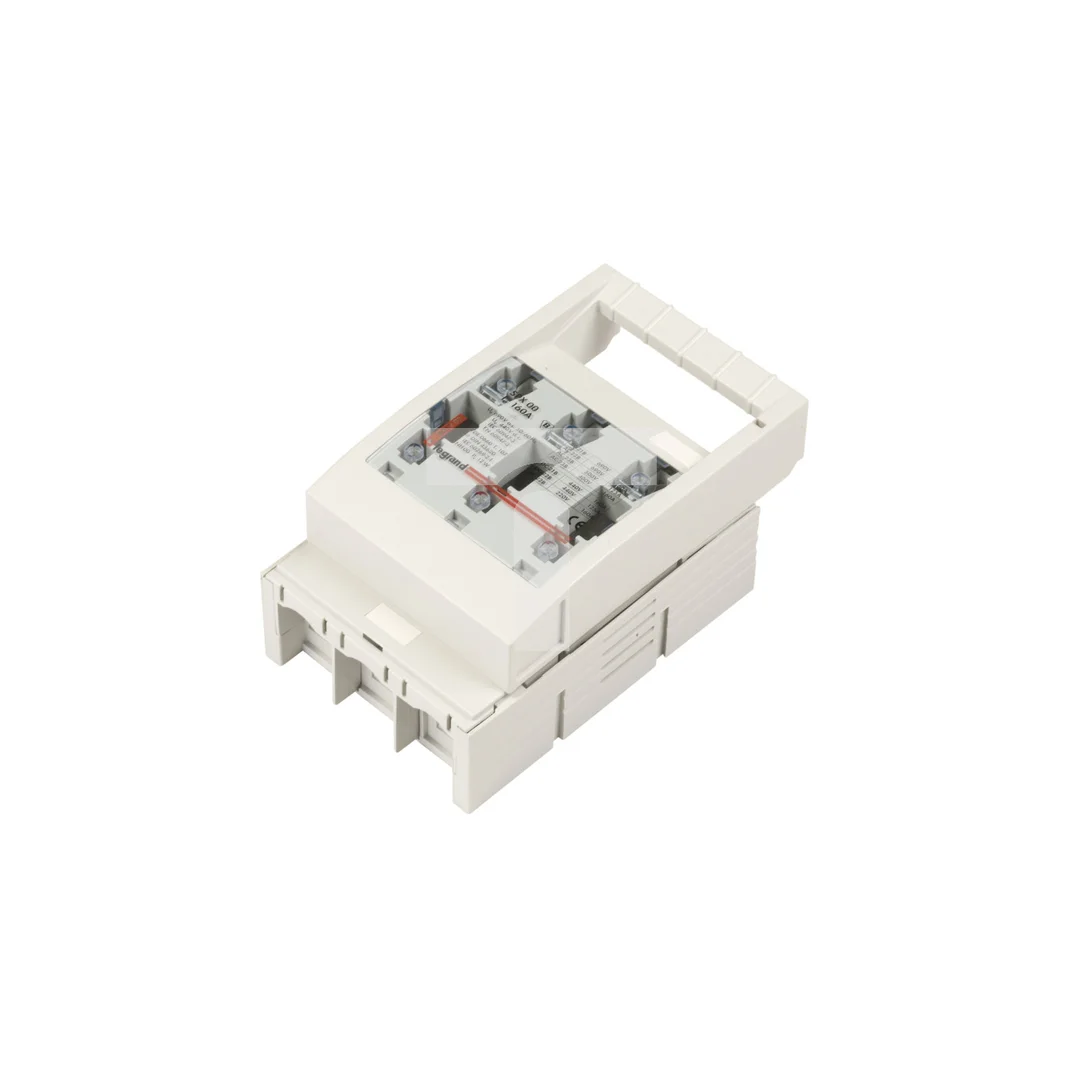

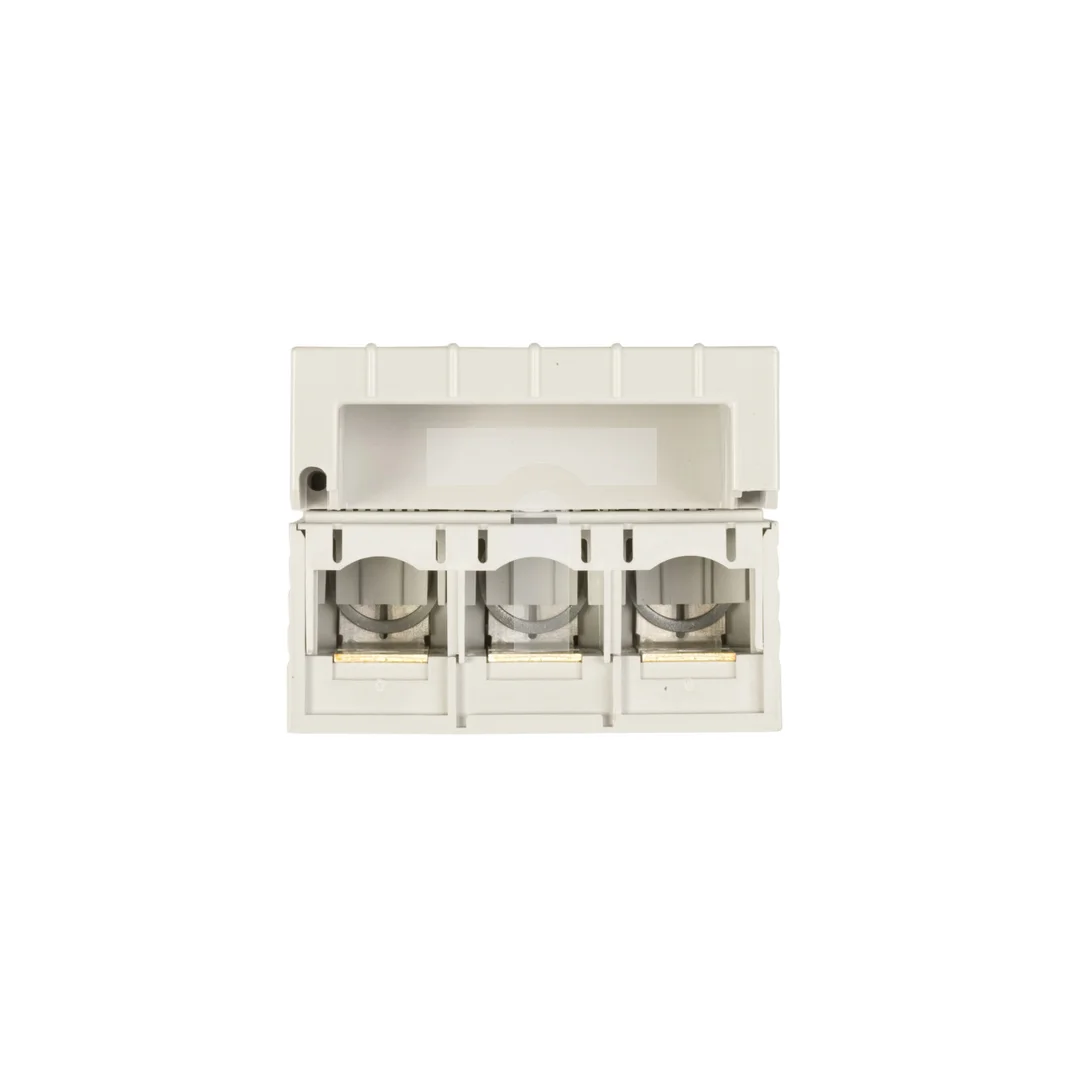

Rozłącznik bezpiecznikowy 3P 160A NH00 NH SPX 605202
Trójpolowy rozłącznik bezpiecznikowy przeznaczony do współpracy z wkładkami NH00 w systemie SPX, stosowany jako rozłącznik główny i element ochrony przeciwzwarciowej w rozdzielnicach oraz szafach sterowniczych. Produkt zaprojektowano do montażu płaskiego na panelach i płytach montażowych.
Cechy techniczne
- Znamionowy prąd ciągły Iu: 160 A
- Liczba biegunów: 3 (3P)
- Do wkładek bezpiecznikowych: NH00
- Znamionowy warunkowy prąd zwarciowy Iq: 50 kA
- Maksymalne znamionowe napięcie pracy Ue AC: 690 V
- Stopień ochrony części czołowej: IP20
- Rodzaj przyłącza obwodu głównego: połączenie śrubowe
- Rodzaj elementu przełączającego: uchwyt pokrywy
- Funkcje specjalne: pełni rolę rozłącznika głównego; nie jest przewidziany jako wyłącznik awaryjny ani rozłącznik bezpieczeństwa; brak zintegrowanej kontroli stanu wkładki
- Montaż: odpowiedni do montażu płaskiego; niezalecany do montażu szynowego ani montażu czołowego czterootworowego
- System: element rodziny SPX do montażu na panelach, kompatybilny z akcesoriami systemu (sygnalizatory kontaktowe, zaciski połączeniowe)
- Konstrukcja zgodna z wymaganiami normy IEC 60 947-3 dla urządzeń łączeniowych i ochronnych
Zastosowanie produktu
- Jako rozłącznik główny w rozdzielnicach budynków i instalacjach przemysłowych
- Ochrona obwodów zasilających i rozgałęzień przed przeciążeniem i zwarciem przy użyciu wkładek NH00
- Zastosowania w instalacjach trójfazowych do 690 V, gdzie wymagane Iu 160 A i Iq 50 kA
- Montaż na płaskich panelach, płytach montażowych oraz w skrzynkach rozdzielczych; integracja z systemem SPX i akcesoriami montażowymi
- Stosowanie w obwodach wymagających selektywności zabezpieczeń poprzez dobór odpowiednich wkładek NH00
