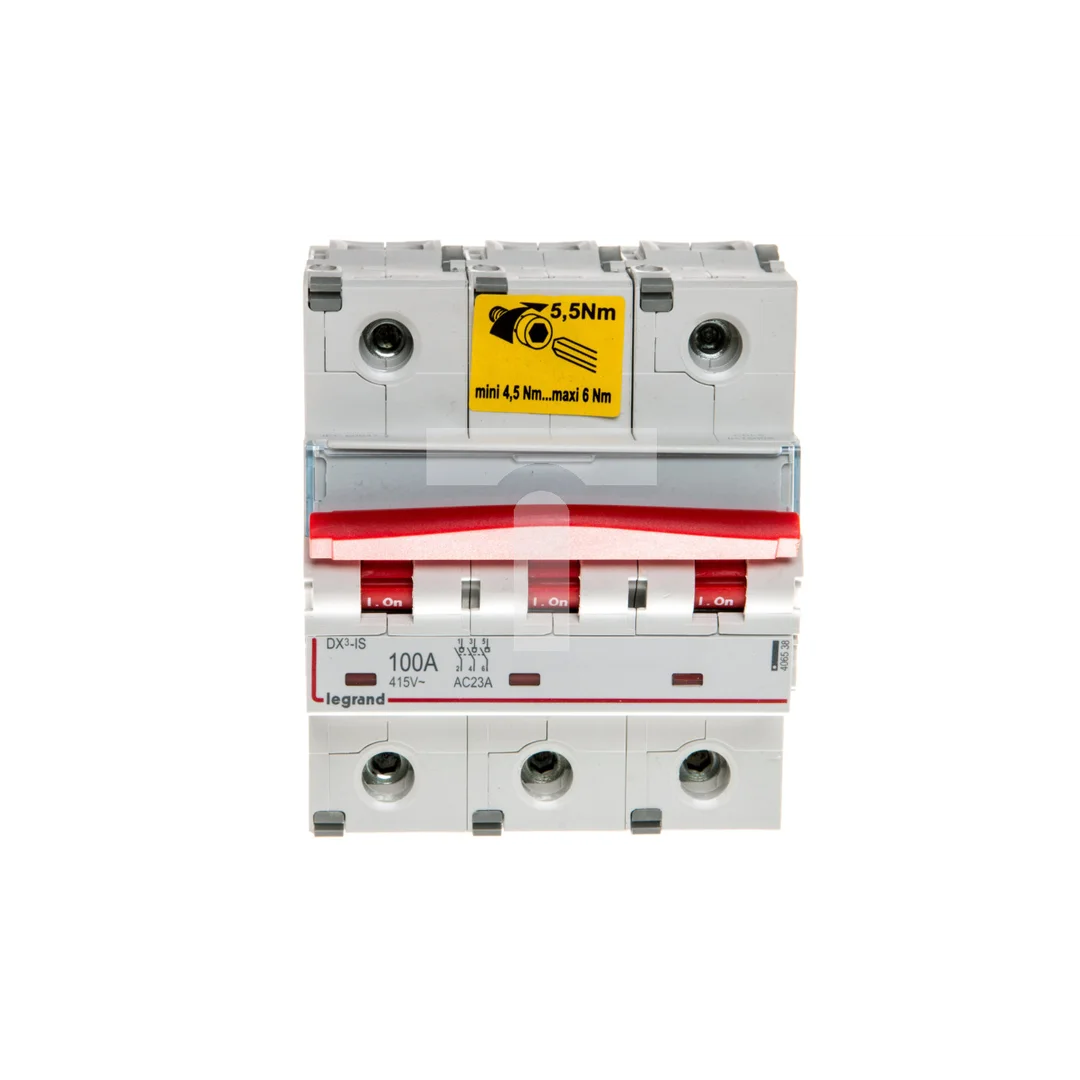

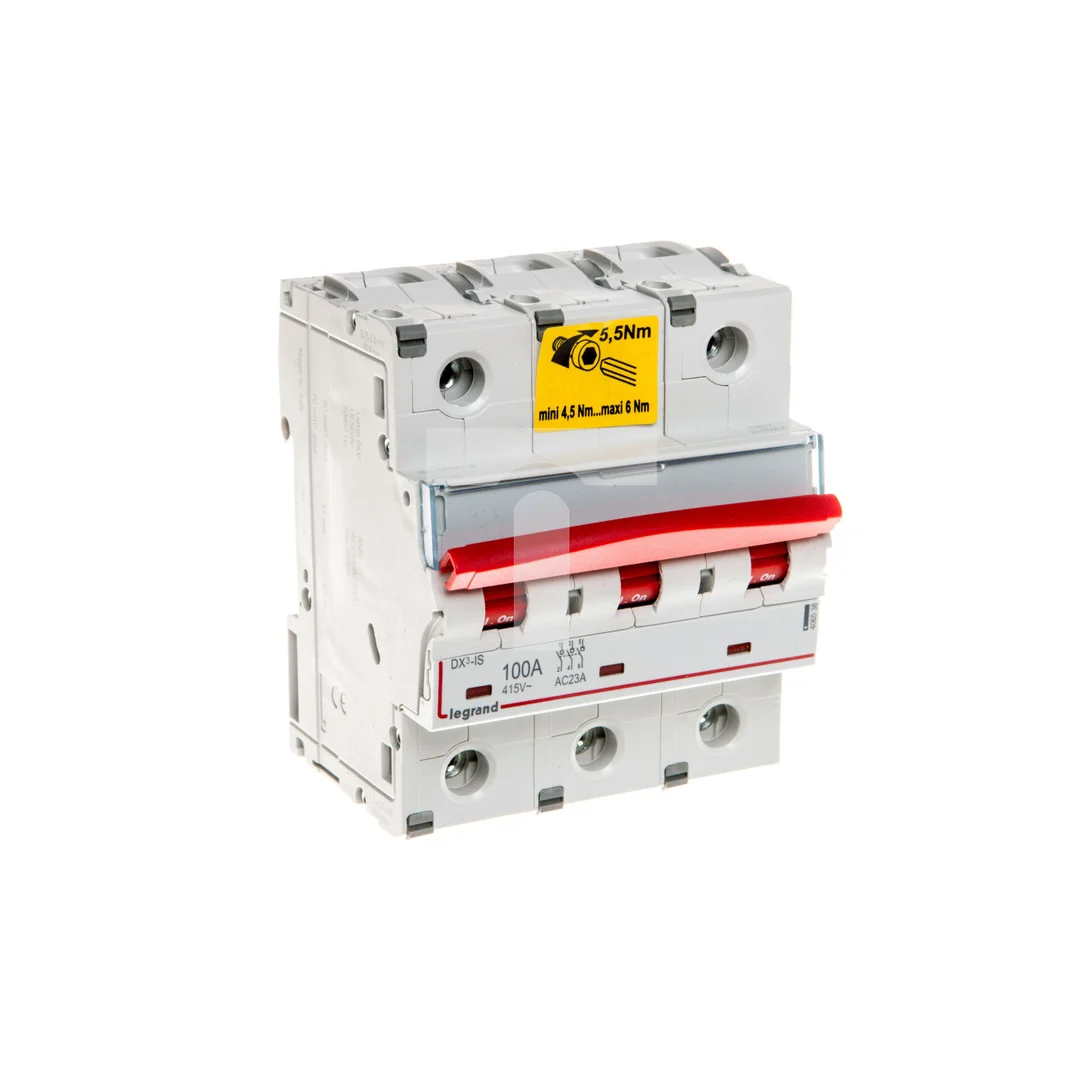

Rozłącznik modułowy 100A 3P 25kA FRX403 406538

Rozłącznik modułowy 100A 3P 25kA FRX403 406538

Rozłącznik modułowy FRX403 100 A, 3-biegunowy, przeznaczony do izolacji i odłączania obwodów niskiego napięcia w rozdzielniach przemysłowych i budynkowych; stosowany jako rozłącznik główny, serwisowy oraz wyłącznik awaryjny.

Cechy techniczne

• Znamionowy prąd ciągły Iu: 100 A; liczba biegunów: 3.
• Znamionowy warunkowy prąd zwarciowy Iq: 25 kA.
• Maksymalne znamionowe napięcie pracy Ue AC: 690 V; klasyfikacja pracy AC?23 przy 400 V: 40 kW.
• Stopień ochrony części czołowej: IP20; kompletne urządzenie w obudowie przystosowane do montażu w tablicach rozdzielczych.
• Rodzaj przyłącza obwodu głównego: połączenie śrubowe; możliwość przyłączenia szyn grzebieniowych lub sztyftowych zgodnie z systemem FRX.
• Element przełączający: dźwignia z wskaźnikiem stanu styków; mechanizm ryglujący umożliwiający blokowanie pozycji.
• Brak styków pomocniczych (0 rozwiernych, 0 przełącznych); wbudowany napęd silnikowy: nie, opcjonalny napęd silnikowy i wyzwalacz napięciowy: tak.
• Przekroje przewodów (seria FRX400): maks. 50 mm? (linka), 70 mm? (drut); trwałość mechaniczna typ. 1500 cykli łączeń.
• Zakres temperatur pracy: -25 °C do +70 °C.

Zastosowanie

• Jako rozłącznik główny i serwisowy w rozdzielnicach przemysłowych i budynkowych do 690 V.
• Jako rozłącznik bezpieczeństwa oraz wyłącznik awaryjny w instalacjach energetycznych i sterowniczych.
• Izolacja obwodów zasilających silniki i odbiorniki o mocy zgodnej z AC?23 (do 40 kW przy 400 V).
• Stosowanie tam, gdzie wymagane są mechaniczne blokady pozycji i możliwość zdalnego napędu (opcjonalny napęd silnikowy).
