Opis

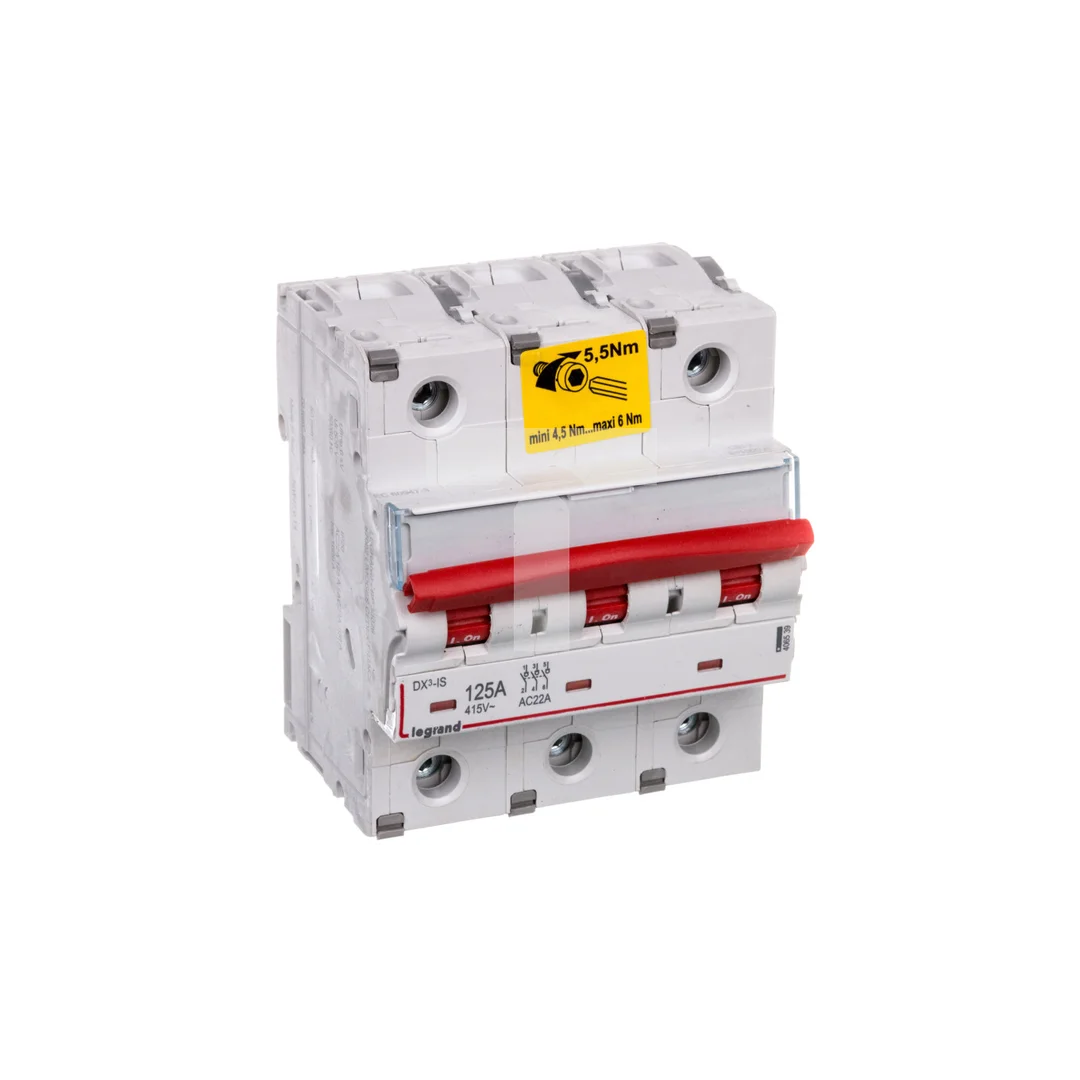

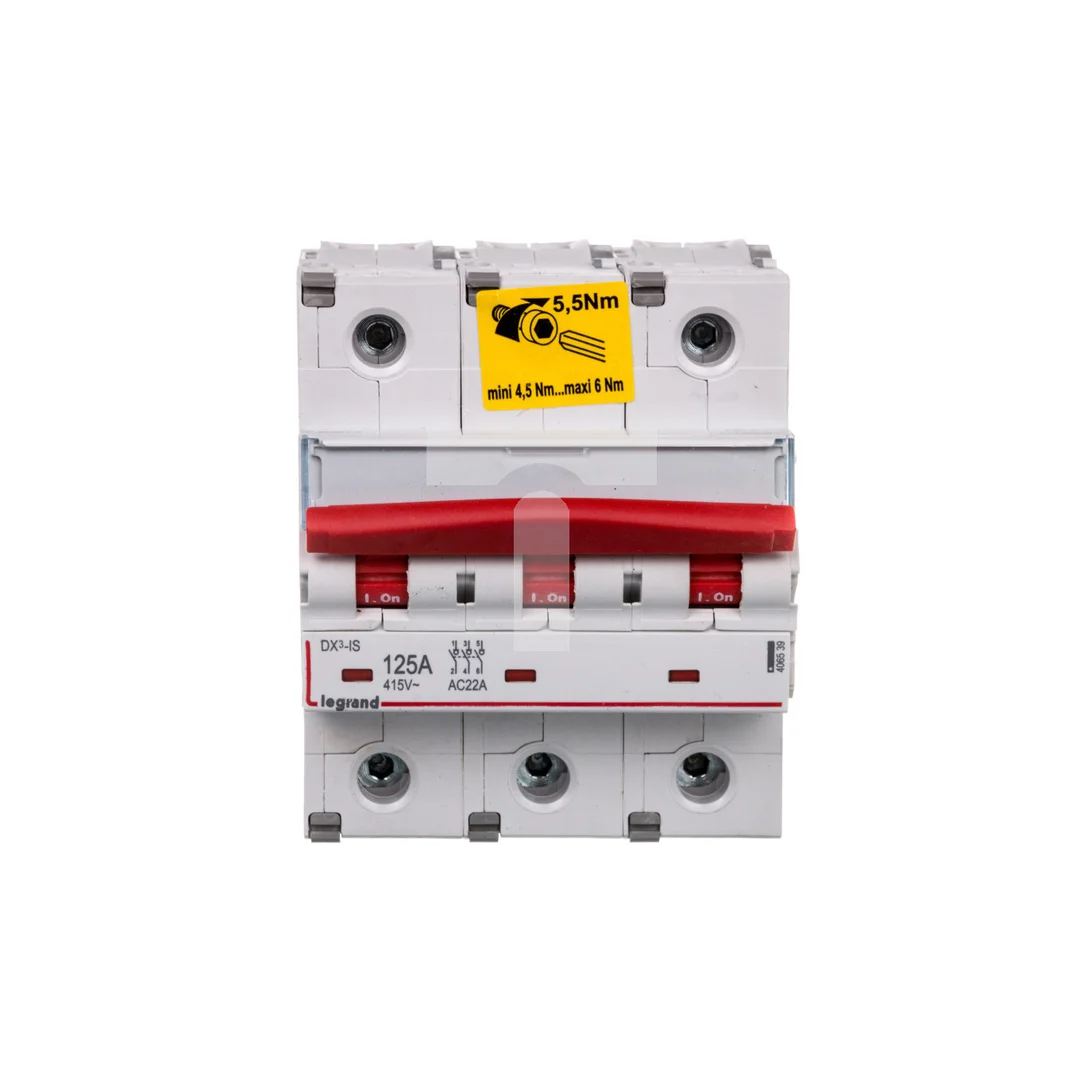

Rozłącznik modułowy 125A 3P 25kA FRX403 406539
Modułowy rozłącznik izolacyjny trzybiegonowy przeznaczony do odłączania i bezpiecznego izolowania obwodów niskiego napięcia. Stosowany jako rozłącznik główny, awaryjny oraz serwisowy w tablicach rozdzielczych i rozdziałach przemysłowych.
Cechy techniczne
- Znamionowy prąd ciągły Iu: 125 A; liczba biegunów: 3.
- Znamionowy warunkowy prąd zwarciowy Iq: 25 kA.
- Maksymalne znamionowe napięcie pracy Ue AC: 690 V.
- Znamionowa moc pracy AC-23 (400 V): 40 kW — możliwość przełączania obciążeń silnikowych.
- Stopień ochrony czołowej: IP20; kompletne urządzenie w obudowie do montażu w tablicy.
- Rodzaj przyłącza obwodu głównego: połączenie śrubowe; różne opcje przyłączeniowe dla przewodów i bloków RCD.
- Element przełączający: dźwignia załączająca w kolorze czerwonym; wskaźniki stanu styków (czerwony = zwarty, zielony = rozwarcie).
- Wyposażenie: mechanizm ryglujący; możliwość dodania styków pomocniczych i akcesoriów serii DX3.
- Opcje dodatkowe: opcjonalny napęd silnikowy; opcjonalny wyzwalacz napięciowy.
- Temperatura pracy: od -25°C do +70°C; trwałość łączeniowa: 15000 cykli (dla klasy AC22A).
Zastosowanie produktu
- Główne rozłączniki w rozdzielnicach przemysłowych i budynkowych.
- Punkty odłączania awaryjnego i serwisowego w instalacjach maszynowych.
- Izolacja obwodów zasilających silniki i napędy (do mocy zgodnej z AC-23 400 V).
- Integracja z blokami różnicowoprądowymi oraz systemami automatyki przy użyciu akcesoriów pomocniczych.
- Stosowanie jako rozłącznik bezpieczeństwa w instalacjach wymagających mechanicznego ryglowania i jednoznacznej sygnalizacji stanu styków.
