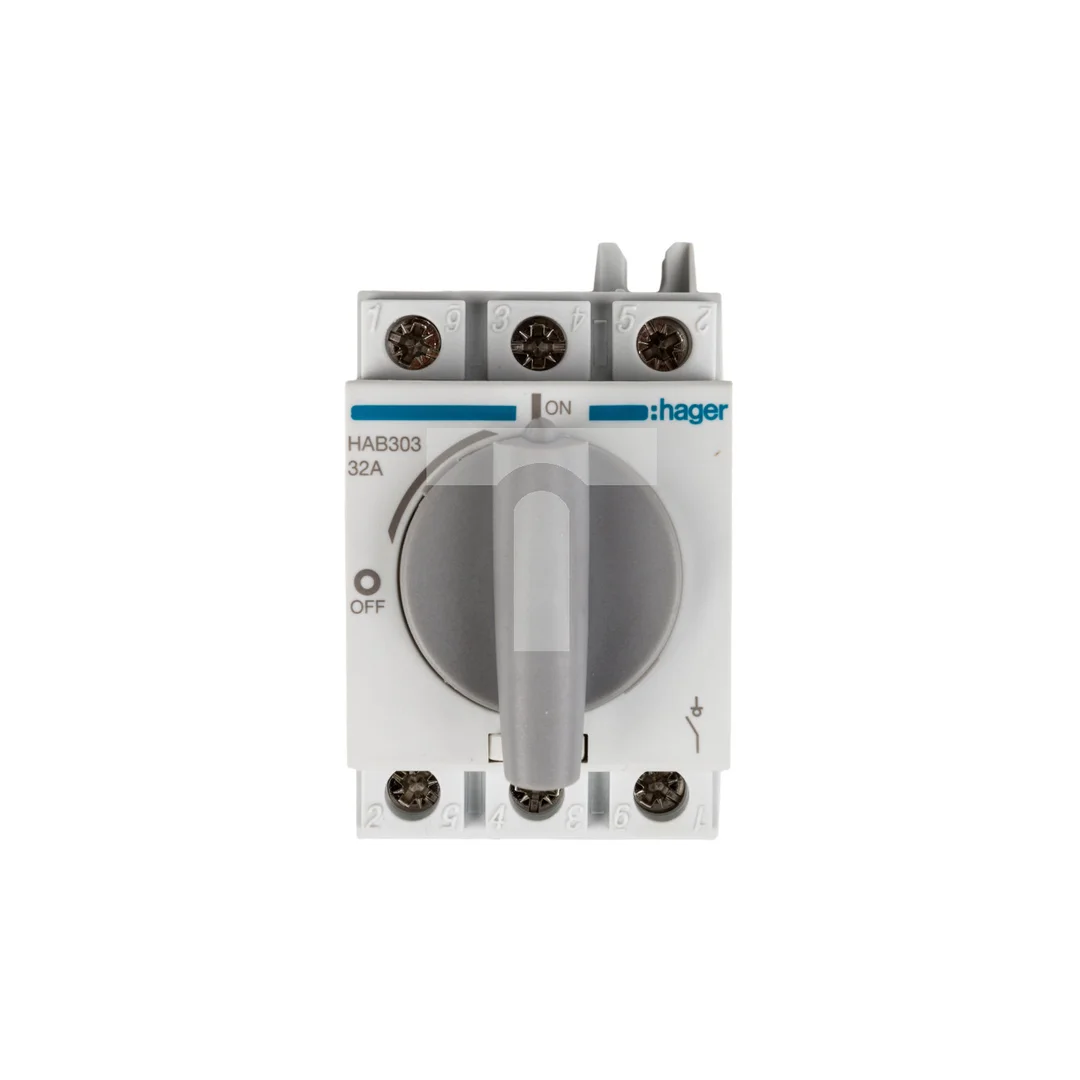

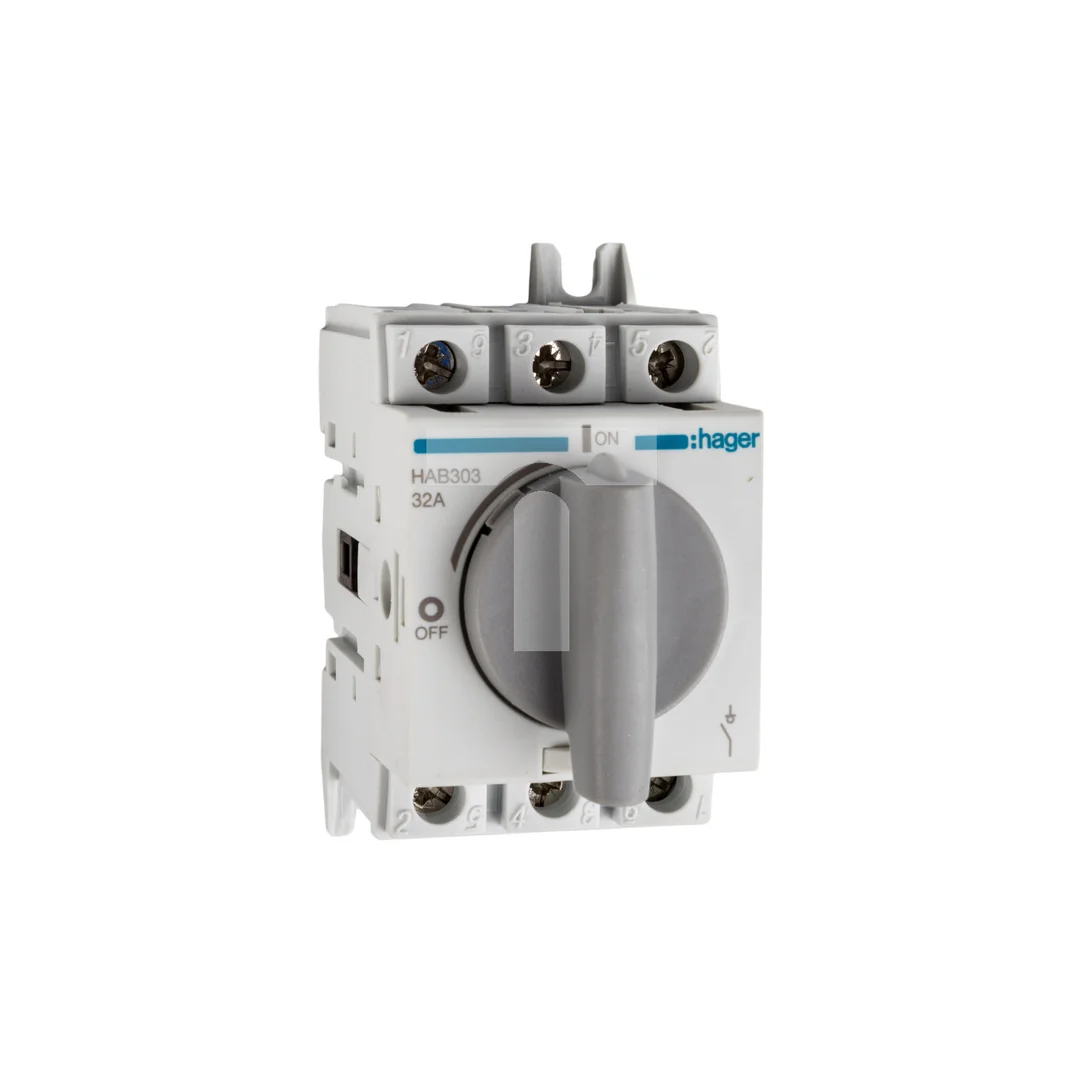

Rozłącznik izolacyjny 3P 32A HAB303

Rozłącznik izolacyjny 3P 32A HAB303

Modułowy rozłącznik izolacyjny obrotowy HAB303, 3-biegunowy, 32 A, przeznaczony do odłączania i izolacji obwodów trójfazowych; stosowany jako rozłącznik główny w rozdzielnicach i układach zasilających w obiektach przemysłowych i budynkach użyteczności publicznej.

Cechy techniczne

• Liczba biegunów: 3
• Znamionowy prąd ciągły Iu: 32 A
• Maksymalne znamionowe napięcie pracy Ue AC: 690 V
• Napięcie znamionowe instalacji: 380/415 V; napięcie izolacji: 800 V
• Kategorie łączeniowe: AC21, AC22, AC23
• Znamionowy prąd zwarciowy: 50 kA
• Moc znamionowa dla kategorii AC1: 21 kW
• Stopień ochrony części czołowej: IP20
• Rodzaj przyłącza obwodu głównego: połączenie śrubowe
• Element przełączający: pokrętło; urządzenie mocowane na stałe
• Wyposażenie: mechanizm ryglujący (możliwość zablokowania pokrętła); napęd silnikowy nie jest częścią standardowego wyposażenia
• Przeznaczenie montażowe: do instalacji w tablicach rozdzielczych jako rozłącznik główny

Zastosowanie produktu

• Odłączanie i izolacja zasilania trójfazowego w rozdzielniach budynkowych i przemysłowych
• Przełączanie obciążeń zgodnie z kategoriami AC21–AC23 (np. obwody silnikowe o niewielkich rozruchach, obciążenia rezystancyjne i mieszane)
• Stosowanie jako rozłącznik główny w tablicach rozdzielczych przy montażu stałym
• Zabezpieczanie dostępu podczas prac serwisowych dzięki mechanizmowi ryglującemu

FAQ – Najczęściej zadawane pytania i odpowiedzi

1. Czy rozłącznik HAB303 jest dostarczany z napędem silnikowym?
   Napęd silnikowy nie jest częścią standardowego wyposażenia HAB303; karta katalogowa produktu zawiera wykaz dostępnych akcesoriów i wariantów.
2. Jak wykorzystać mechanizm ryglujący w HAB303 podczas prac serwisowych?
   Rozłącznik posiada mechanizm ryglujący umożliwiający zablokowanie pokrętła w celu fizycznego zabezpieczenia pozycji (np. OFF) podczas konserwacji lub prac eksploatacyjnych.
