Opis

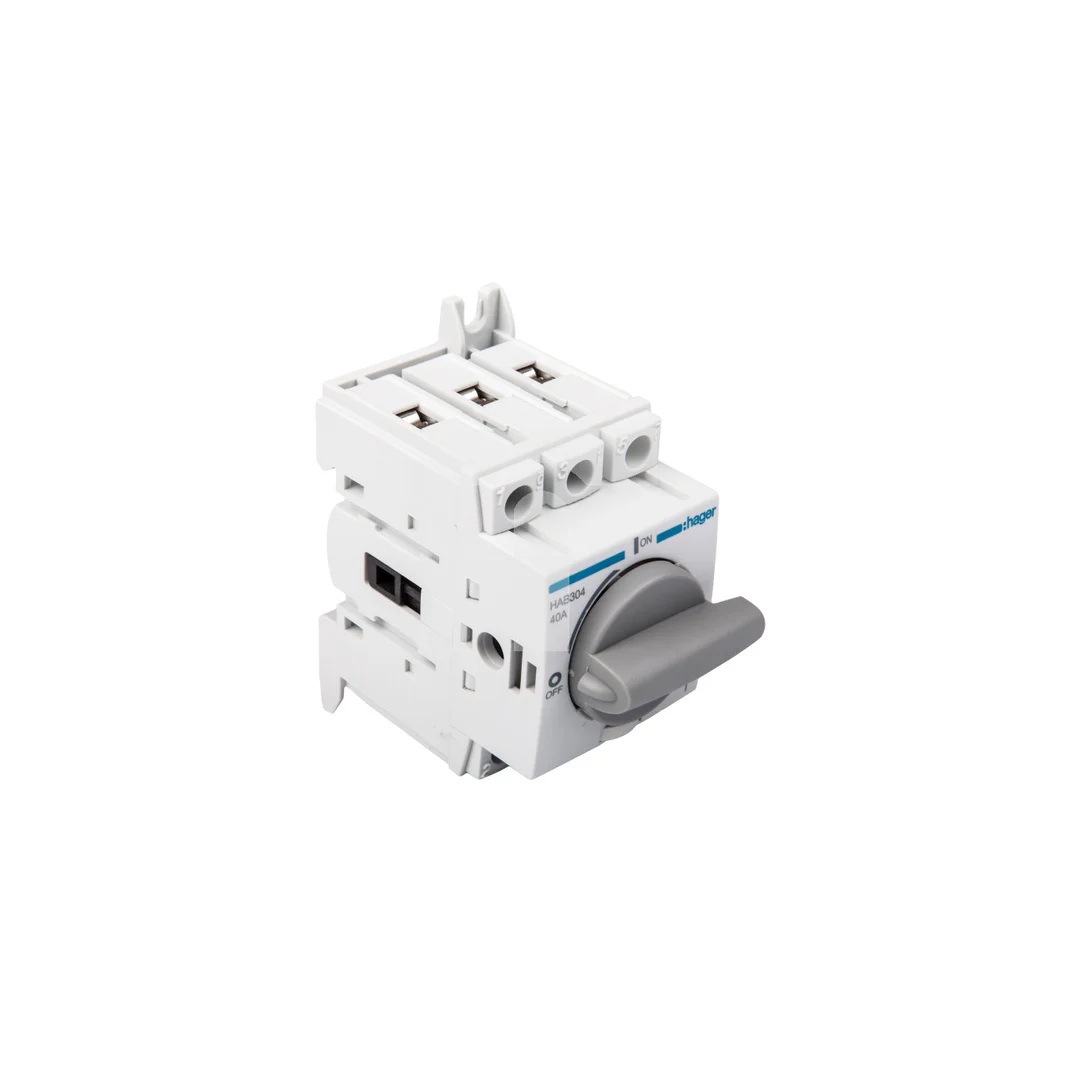

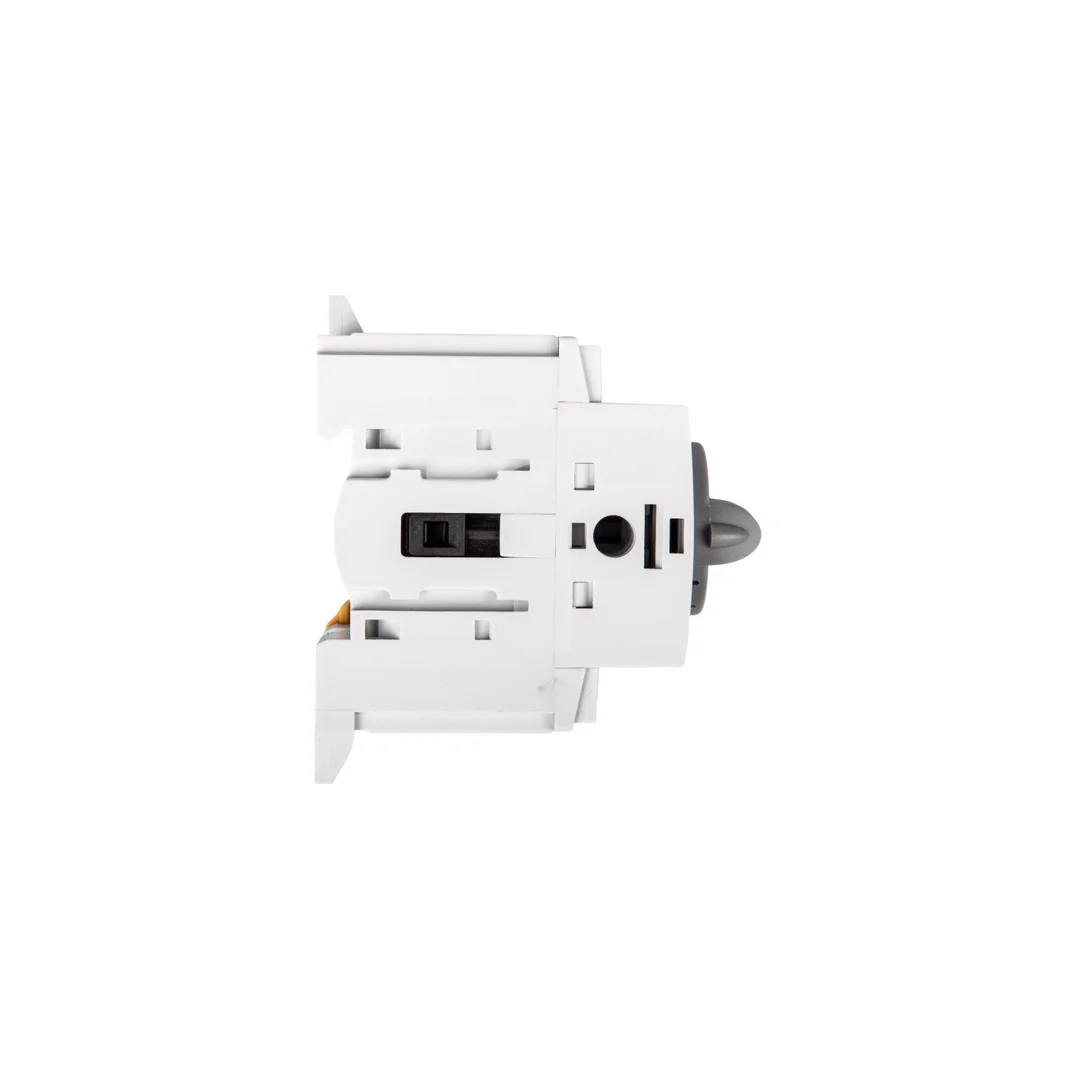

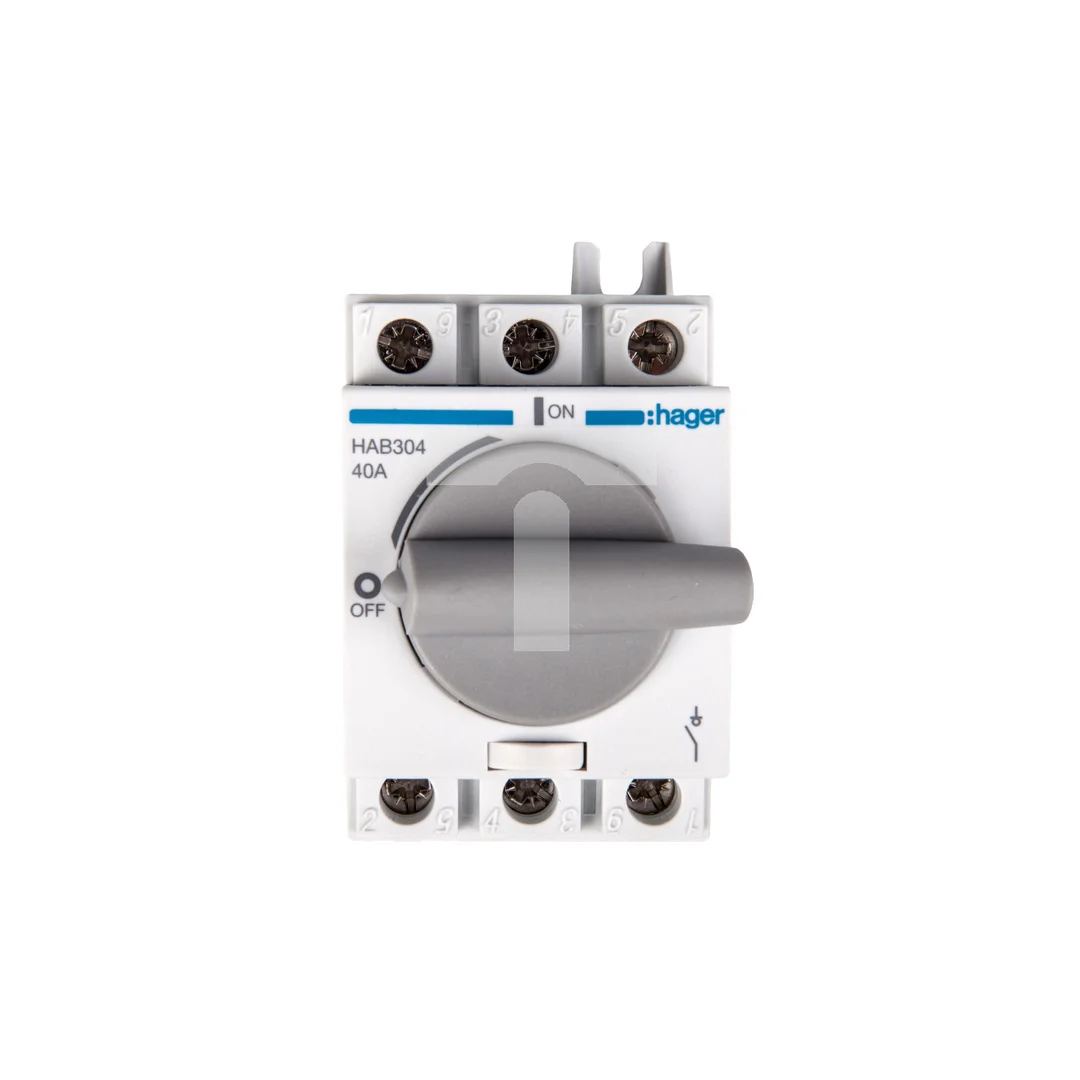

Rozłącznik izolacyjny 3P 40A HAB304
Modułowy rozłącznik izolacyjny obrotowy HAB304 3P 40A przeznaczony do odłączania i izolacji obwodów trójfazowych w rozdzielnicach i instalacjach przemysłowych oraz budynkowych; konstrukcja na szynę DIN, obsługa pokrętłem, montaż stały (rozmiar 1).
Cechy techniczne
- Liczba biegunów: 3
- Znamionowy prąd ciągły Iu: 40 A
- Znamionowe napięcie pracy Ue: 380/415 V (częstotliwość 50 Hz); maks. Ue AC 690 V
- Znamionowe napięcie izolacji Ui: 800 V
- Kategorie łączeniowe: AC21, AC22, AC23
- Moc znamionowa przy 400 V: 26 kW
- Całkowite straty mocy: 2,7 W
- Prąd zwarciowy z bezpiecznikami: 50 kA
- Rodzaj elementu przełączającego: pokrętło (napęd obrotowy)
- Połączenie obwodu głównego: śrubowe; dopuszczalny przekrój przewodu: 16 mm²
- Stopień ochrony części czołowej: IP20; zamykana pokrywa; mechanizm ryglujący
- Budowa: urządzenie mocowane na stałe, rozmiar 1
- Zgodność normatywna: IEC/PN-EN 60947-3; zgodność z dyrektywami RoHS i WEEE
- Przeznaczony do montażu płaskiego, montażu pośredniego oraz instalacji w tablicach rozdzielczych
Zastosowanie produktu
- Główne rozłączanie i izolacja obwodów trójfazowych w rozdzielnicach przemysłowych i budynkowych (do 40 A).
- Stosowanie jako rozłącznik główny w tablicach i punktach dystrybucji energii dla obciążeń zgodnych z kategoriami AC21–AC23.
- Izolacja obwodów przy pracach serwisowych oraz odłączanie napędów i odbiorników trójfazowych.
- Montaż frontowy lub w zabudowie rozdzielczej przy użyciu opcjonalnych akcesoriów do napędu drzwiowego.
FAQ – Najczęściej zadawane pytania i odpowiedzi
- Czy do rozłącznika HAB304 dostępne są styki pomocnicze i inne akcesoria?
Tak — w ofercie producenta występują styki pomocnicze oraz akcesoria montażowe (np. wałki napędu drzwiowego). Akcesoria należy dobrać zgodnie z katalogiem Hager dla modelu HAB304. - Czy HAB304 można obsługiwać z poziomu drzwi rozdzielnicy (montaż frontowy)?
Tak — konstrukcja z pokrętłem oraz możliwość zastosowania wałka napędu drzwiowego pozwalają na obsługę z panelu przedniego; urządzenie jest przeznaczone do montażu stałego w tablicy.
