Opis

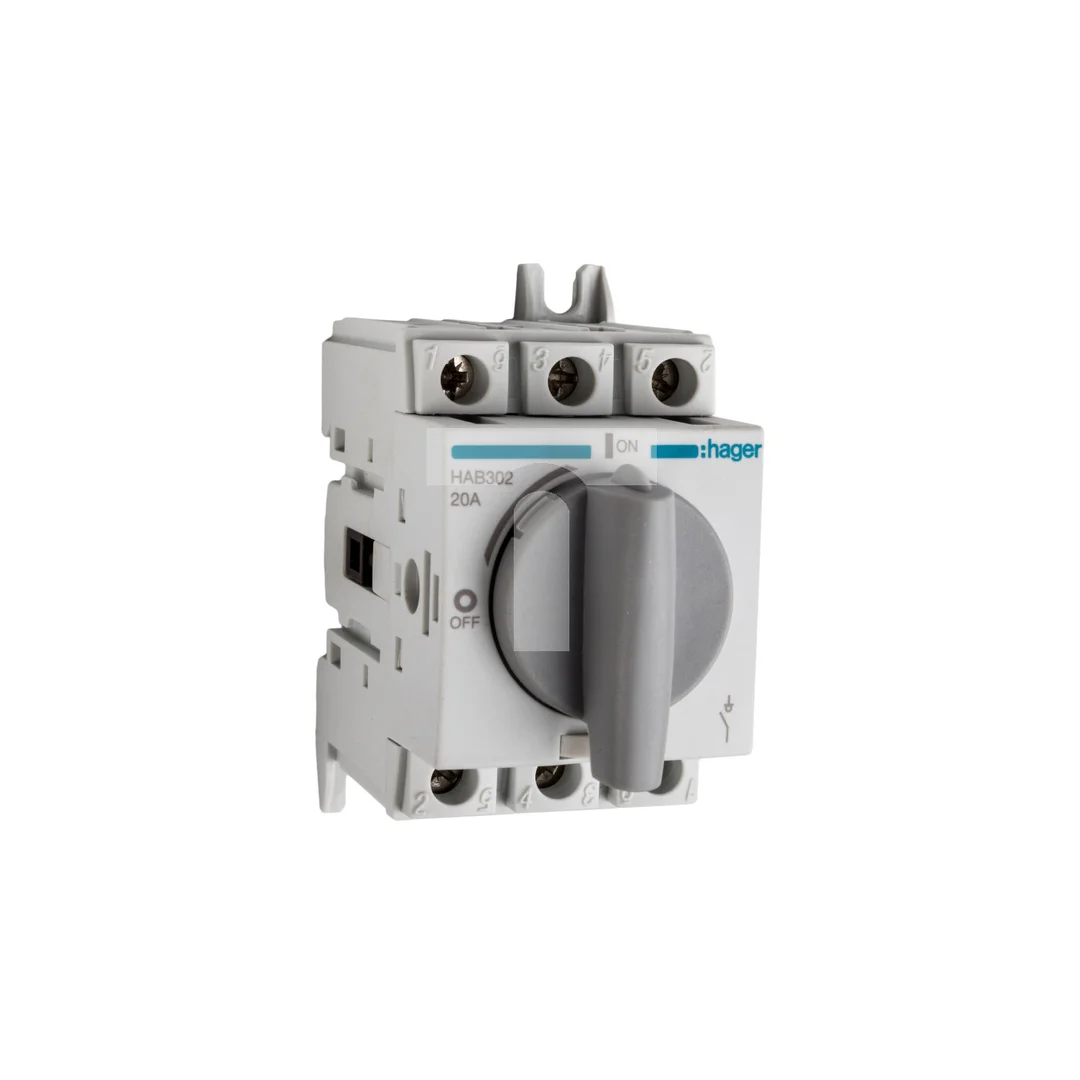

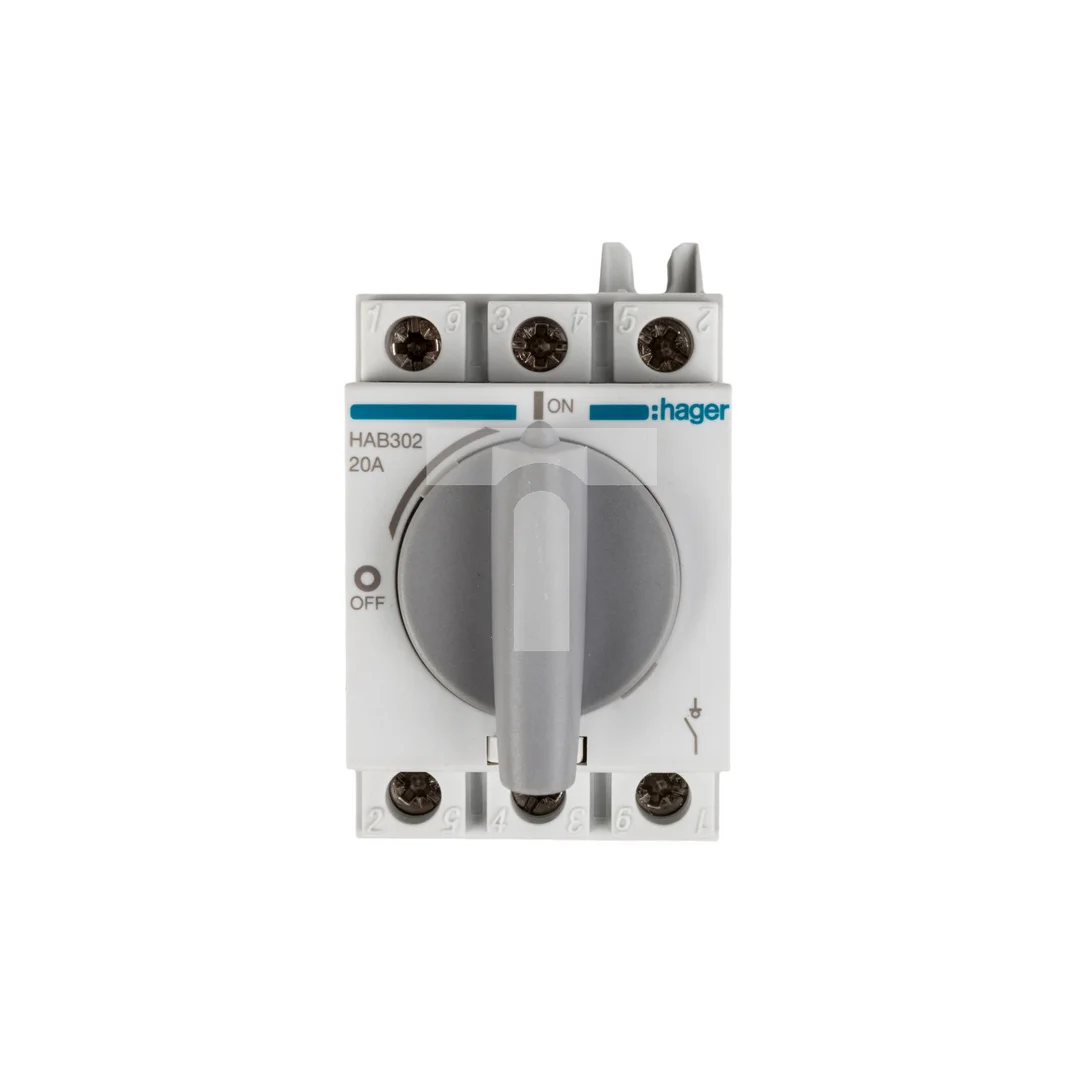

Rozłącznik izolacyjny 3P 20A HAB302
Rozłącznik izolacyjny 3P 20A HAB302 to modułowe urządzenie obrotowe przeznaczone do izolacji i przełączania trójfazowych obwodów niskiego napięcia w rozdzielnicach i panelach. Stosowany jako rozłącznik główny oraz do celów konserwacyjnych i eksploatacyjnych w instalacjach przemysłowych i budynkowych.
Cechy techniczne
- Znamionowy prąd ciągły Iu: 20 A
- Liczba biegunów: 3 (3P)
- Maksymalne znamionowe napięcie pracy Ue AC: 690 V
- Typowe napięcie sieci: 380/415 V; izolacja: 800 V
- Prąd zwarciowy przy zastosowaniu wyłączników/bezpieczników: 50 kA
- Moc znamionowa łączeniowa: 13 kW przy 400 V
- Stopień ochrony części czołowej: IP20
- Rodzaj przyłącza obwodu głównego: połączenie śrubowe
- Rodzaj elementu przełączającego: pokrętło (napęd obrotowy)
- Mechanizm ryglujący: tak (możliwość zabezpieczenia pozycji)
- Przeznaczenie konstrukcyjne: urządzenie mocowane na stałe; odpowiedni do montażu pośredniego
- Możliwość użycia jako rozłącznik główny oraz instalacji w tablicach rozdzielczych
- Zgodność środowiskowa: zgodność z dyrektywą RoHS
- Norma techniczna (dotycząca rozłączników modułowych): PN-EN 60947-3 (zgodnie z dokumentacją producenta)
Zastosowanie produktu
- Izolacja i ręczne rozłączanie trójfazowych obwodów zasilających w instalacjach przemysłowych i komercyjnych
- Funkcja rozłącznika głównego w tablicach rozdzielczych i panelach sterowniczych
- Wykonywanie prac konserwacyjnych i serwisowych wymagających bezpiecznej izolacji obwodu
- Montaż stały i montaż pośredni w rozdzielnicach modułowych z zastosowaniem połączeń śrubowych
