Opis

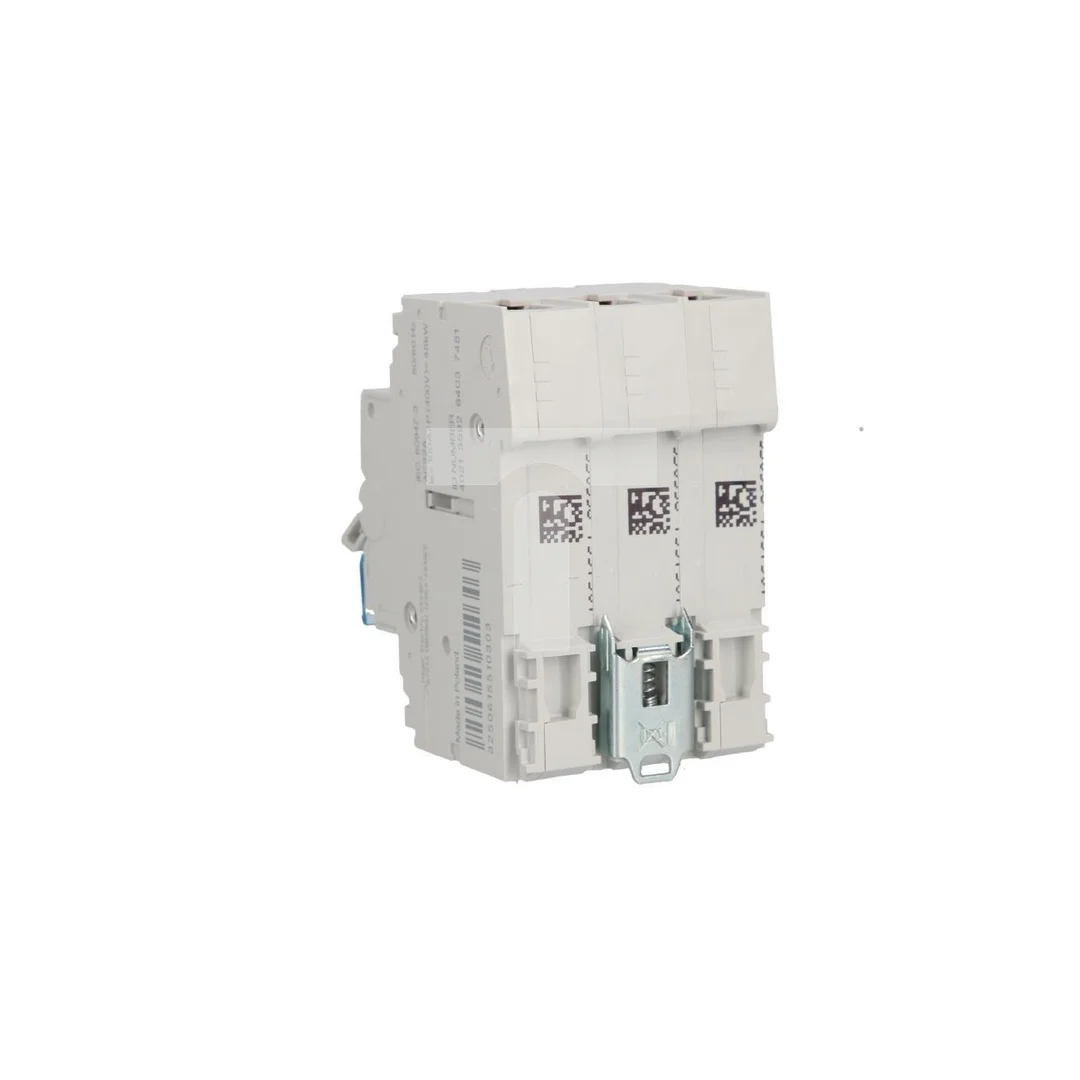

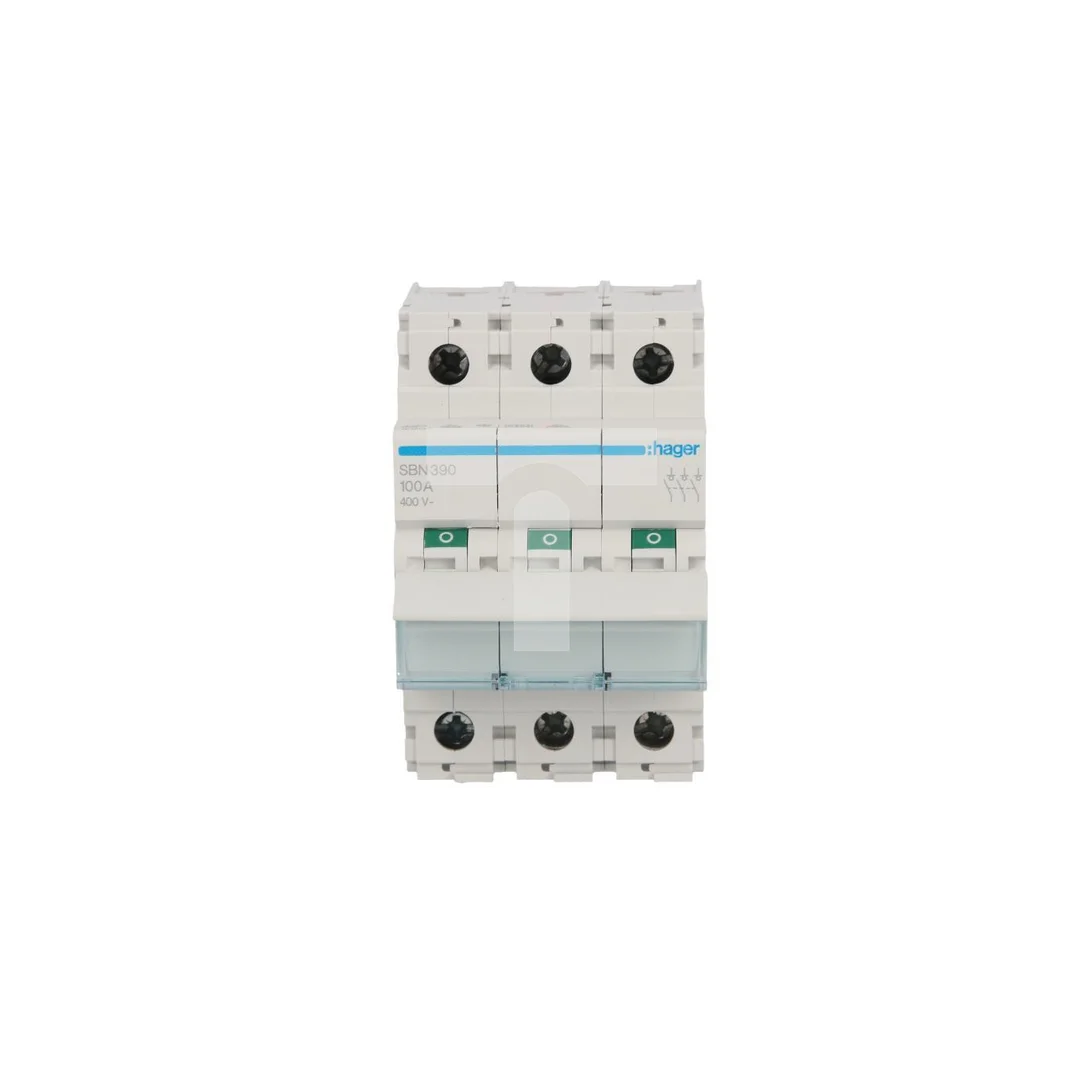

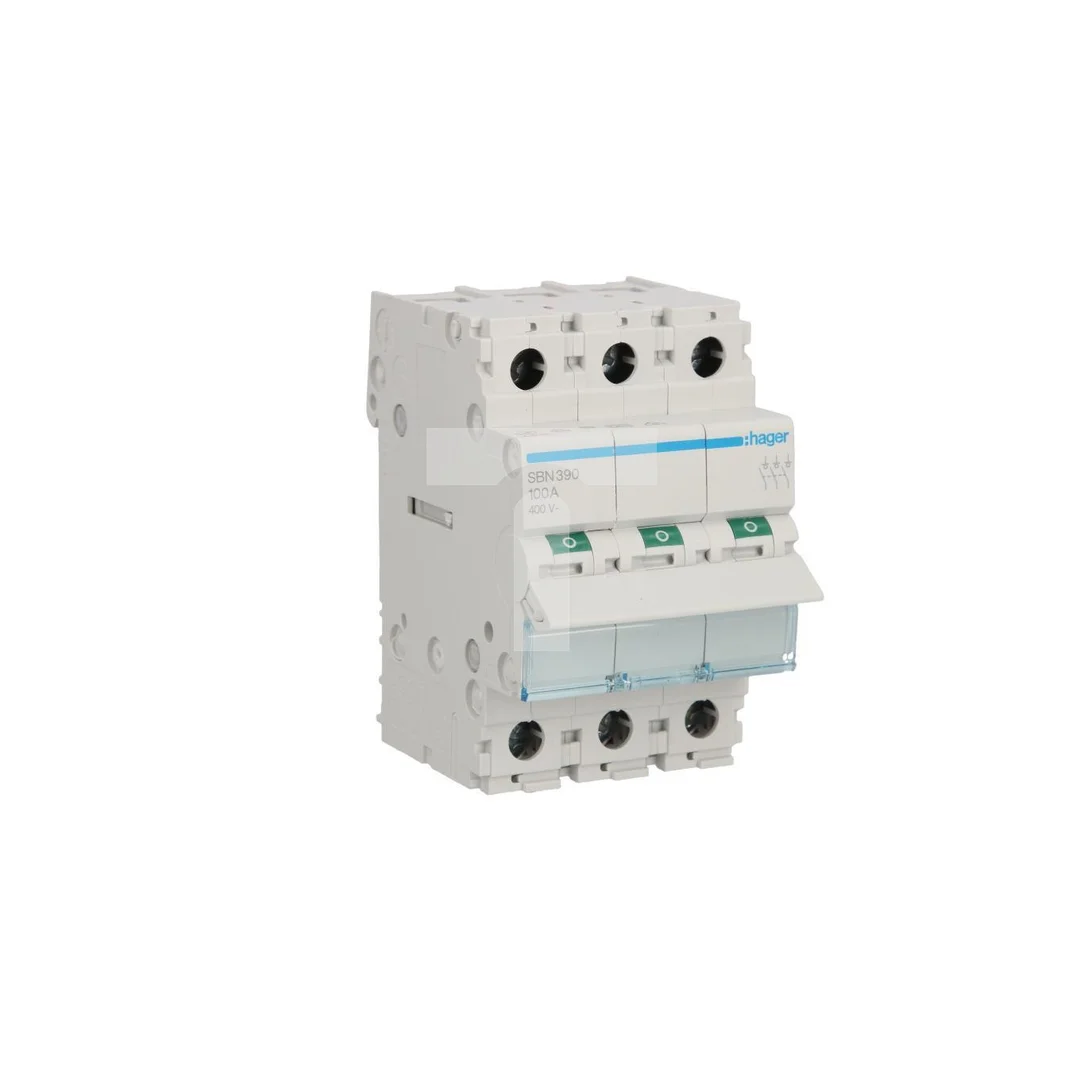

Rozłącznik modułowy 100A 3P SBN390
Rozłącznik modułowy SBN390 to trójpolowy rozłącznik izolacyjny przeznaczony do rozłączania i izolacji obwodów AC w instalacjach 400 V, 50/60 Hz. Stosowany w rozdzielnicach modułowych do sekcjonowania obwodów oraz prac konserwacyjnych.
Cechy techniczne
- Typ: rozłącznik izolacyjny modułowy 3P SBN390
- Napięcie znamionowe: 400 V AC, częstotliwość 50/60 Hz
- Prąd znamionowy: 100 A (kategorie AC21, AC22); prąd roboczy AC23: 40 A
- Liczba biegunów: 3 (3 styki zwierne, brak styków rozwiernych i przełącznych)
- Znamionowa zdolność łączeniowa: 6 kA
- Wytrzymałość: elektryczna 2500 cykli, mechaniczna 40000 cykli
- Wymiary: szerokość 3 moduły (≈52,5 mm), wysokość 83 mm, głębokość montażowa 68 mm
- Stopień ochrony: IP20
- Temperatura magazynowania: od -40 do 80 °C
- Zgodność normatywna: IEC 60947-3; zgodny z dyrektywą RoHS
Zastosowanie produktu
- Sekcjonowanie i izolacja obwodów w rozdzielnicach modułowych budynków mieszkalnych i użyteczności publicznej
- Odłączanie zasilania maszyn i aparatury w instalacjach przemysłowych podczas prac serwisowych
- Stosowanie jako rozłącznik ochronny w obwodach o obciążeniach rezystancyjnych i mieszanych (AC21/AC22) do 100 A
- Sekcjonowanie obwodów o obciążeniach cięższych (AC23) z zastrzeżeniem ograniczenia prądu roboczego do 40 A
FAQ – Najczęściej zadawane pytania i odpowiedzi
- Jak należy interpretować rozbieżność wartości 100 A i 40 A dla rozłącznika modułowego SBN390?
Wartość 100 A dotyczy znamionowego prądu w kategoriach AC21/AC22 (obciążenia rezystancyjne i mieszane). Dla kategorii AC23, obejmującej przełączanie obciążeń indukcyjnych i udarowych (np. silniki), rozłącznik ma znamionowy prąd roboczy 40 A — przy obciążeniach typu AC23 należy uwzględnić to ograniczenie przy doborze urządzeń i zabezpieczeń.
