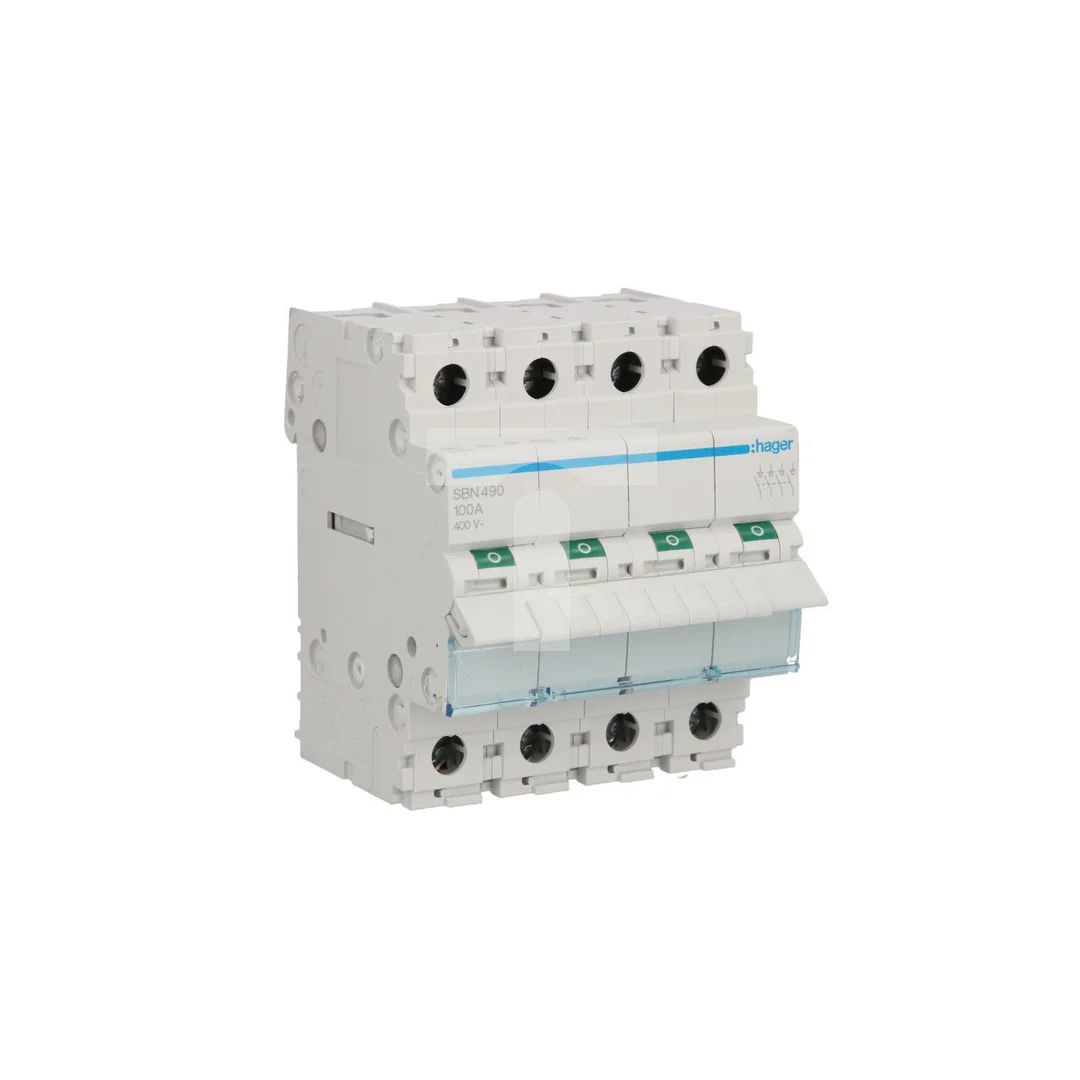

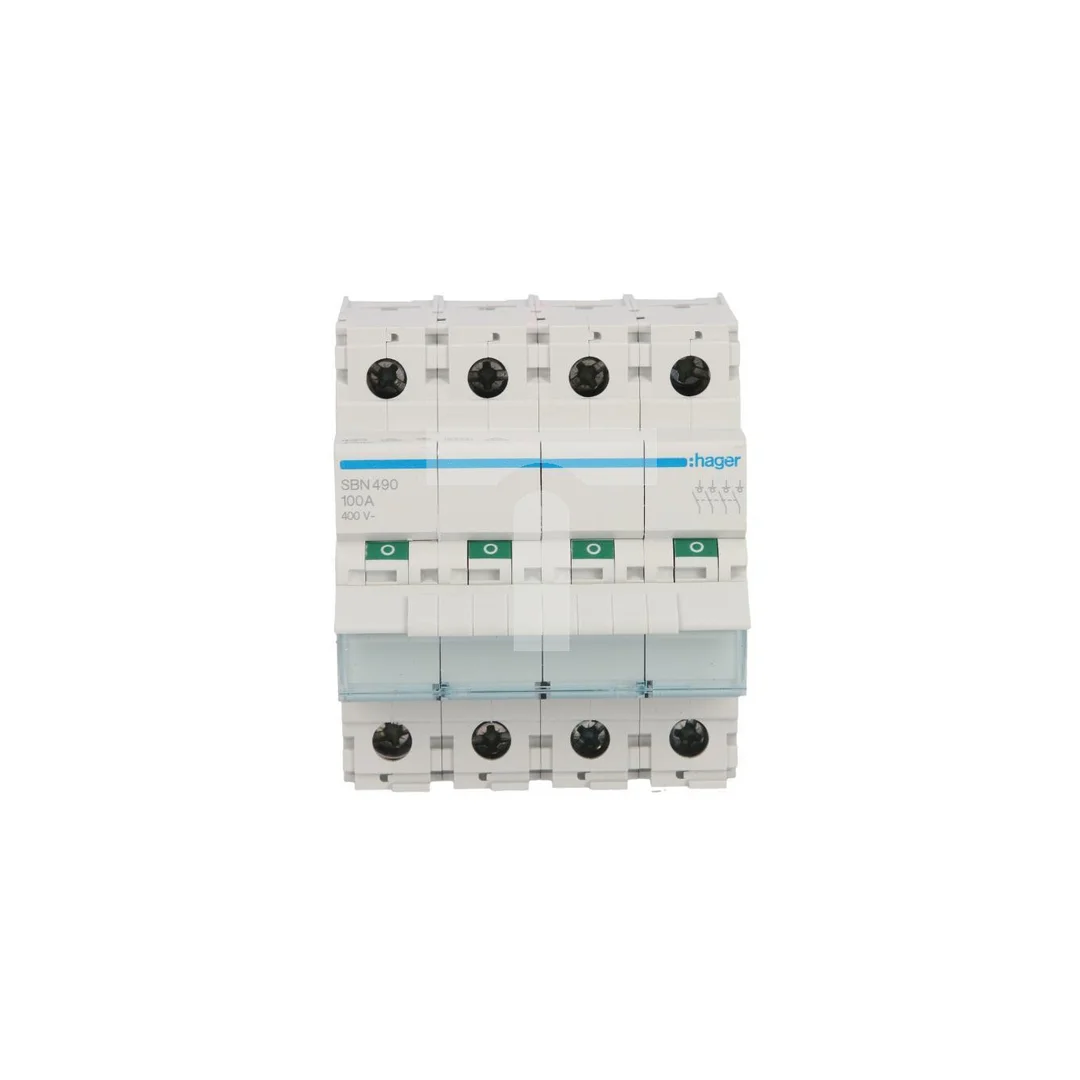

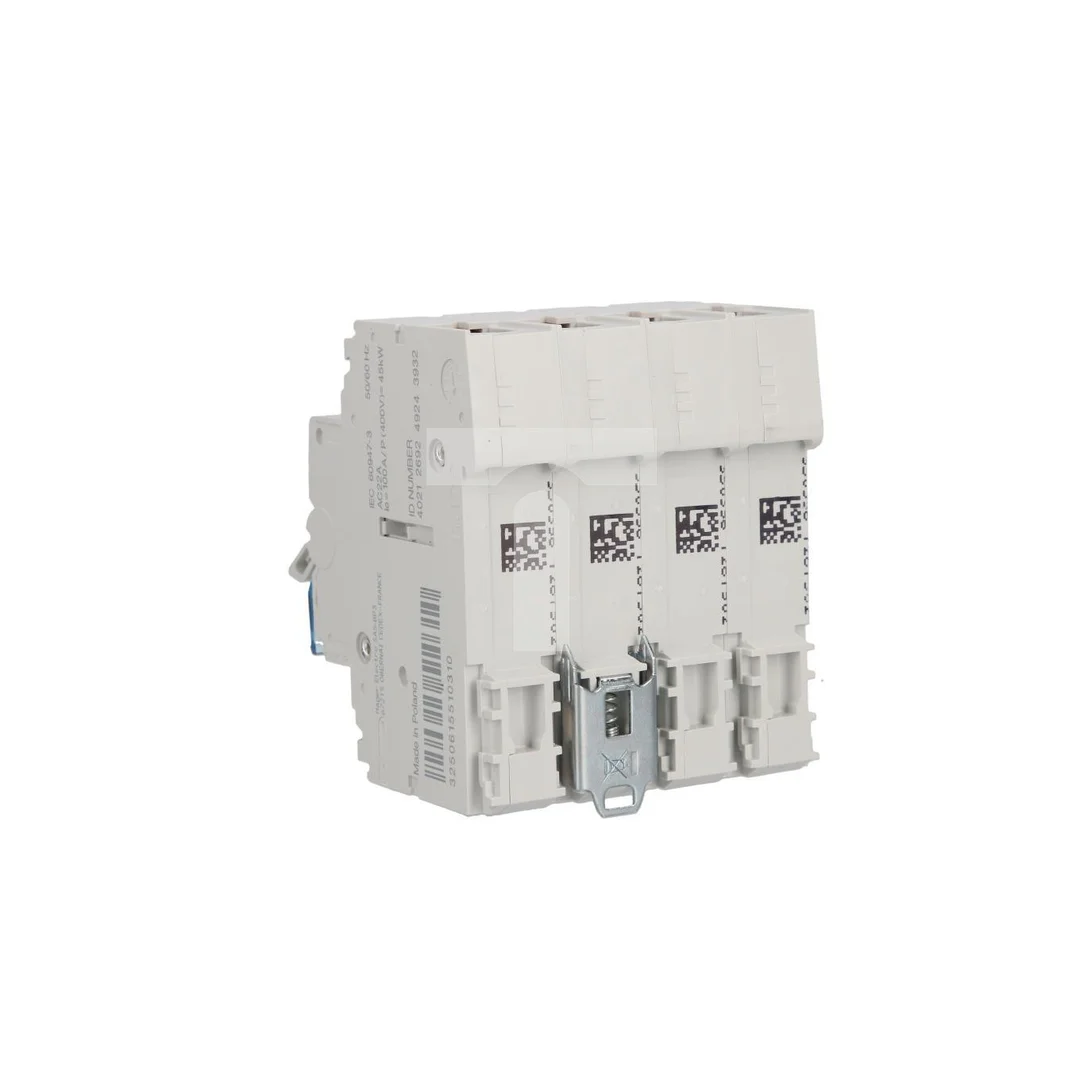

Rozłącznik modułowy 100A 4P SBN490
Rozłącznik modułowy 100A 4P SBN490 to czterobiegunowy rozłącznik izolacyjny przeznaczony do stosowania w instalacjach jednofazowych i trójfazowych zasilanych prądem przemiennym. Urządzenie służy do bezpiecznego odłączania obwodów i realizacji funkcji wyłącznika w rozdzielnicach modułowych.
Parametry techniczne
- Prąd znamionowy: 100 A (kategoria użytkowania AC21/AC22: 100 A; AC23: 40 A)
- Napięcie znamionowe: 400 V AC, częstotliwość 50/60 Hz
- Liczba biegunów: 4 (4 styki zwarciowe, brak styków rozwiernych i przełącznych)
- Znamionowa zdolność łączeniowa: 6 kA
- Trwałość elektryczna: 2500 cykli roboczych w każdej kategorii; trwałość mechaniczna: 40 000 cykli
- Napięcie udarowe (maks.): 6000 V
- Wymiary: głębokość 69 mm, wysokość 83 mm, szerokość 70 mm; szerokość 4 moduły
- Moment dokręcania zacisków: 3,6 Nm
- Stopień ochrony: IP20
- Rodzaj napięcia i funkcja: AC, funkcja przełączająca – wyłącznik
- Zgodność z normą: IEC/PN-EN 60947-3; zgodność z wymaganiami RoHS
Zastosowanie produktu
- Odłączanie i izolacja obwodów zasilania w rozdzielnicach modułowych w instalacjach przemysłowych i budynkowych
- Stosowanie jako rozłącznik główny lub pomocniczy dla obwodów trójfazowych do 100 A
- Integracja z układami zabezpieczeń i sterowania wymagającymi 4-biegunowego odłączenia przewodów fazowych
- Aplikacje wymagające wysokiej trwałości mechanicznej i powtarzalności łączeń przy znamionowych prądach roboczych
