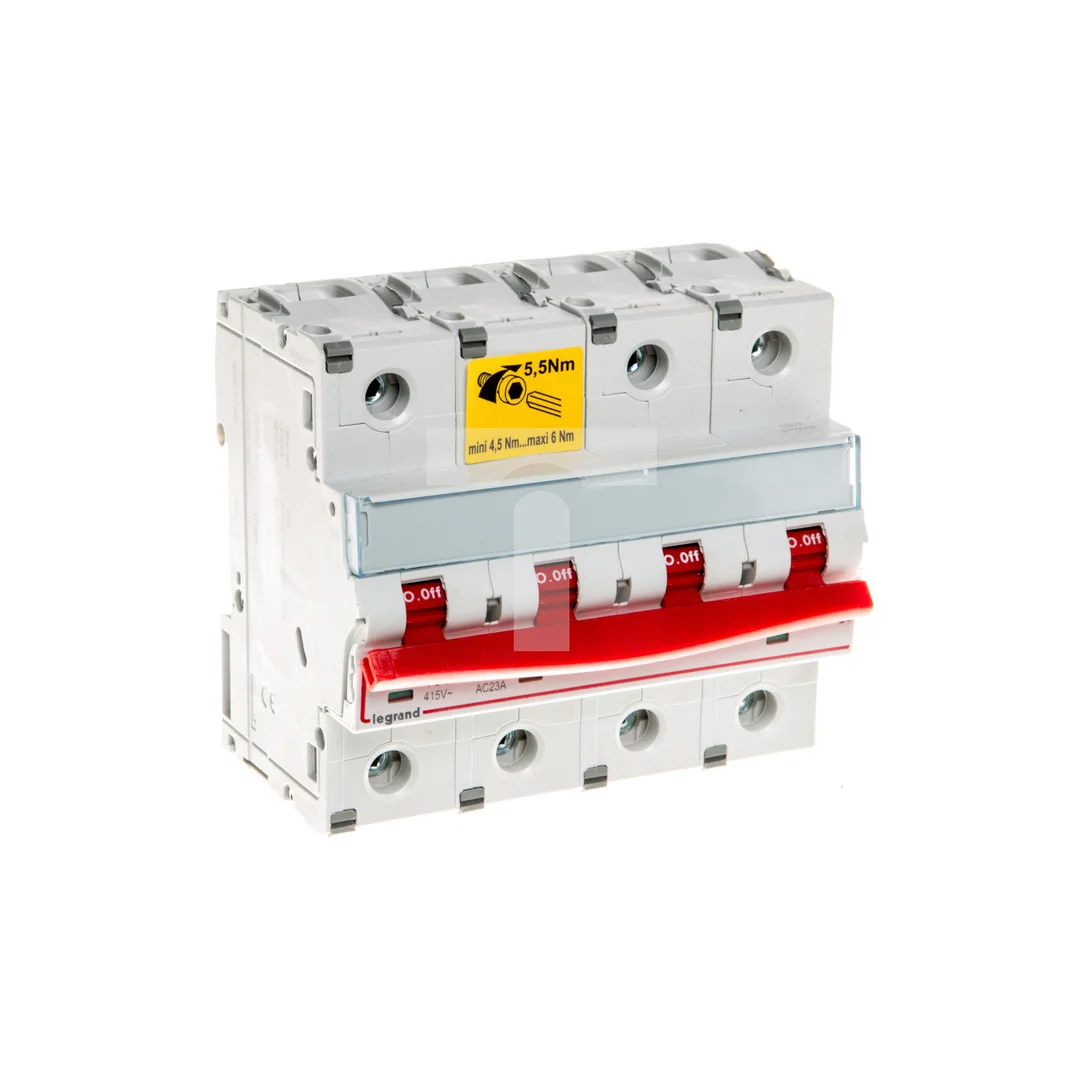

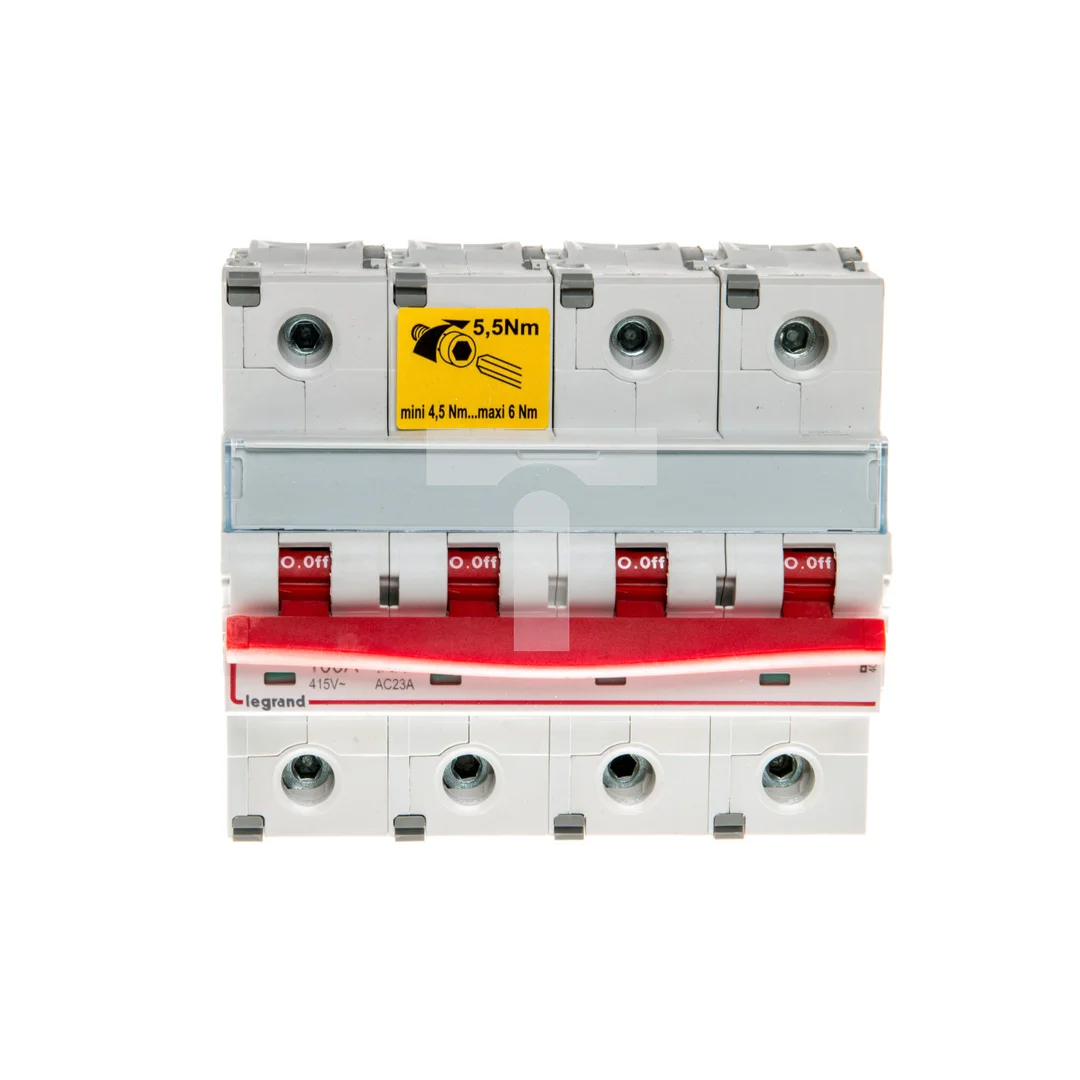

Rozłącznik modułowy 100A 4P 25kA FRX404 406546

Rozłącznik modułowy 100A 4P 25kA FRX404 406546

Rozłącznik modułowy FRX404 o znamionowym prądzie 100 A i 4 biegunach to kompletne urządzenie w obudowie przeznaczone do bezpiecznego odłączania obwodów w rozdzielnicach przemysłowych i budynkowych. Służy jako rozłącznik główny, serwisowy oraz wyłącznik awaryjny przy instalacjach do 690 V AC.

Cechy techniczne

• Znamionowy prąd ciągły Iu: 100 A; liczba biegunów: 4 (4P).
• Znamionowy warunkowy prąd zwarciowy Iq: 25 kA.
• Maksymalne znamionowe napięcie pracy Ue: do 690 V AC.
• Stopień ochrony części czołowej: IP20; konstrukcja jako kompletne urządzenie w obudowie.
• Rodzaj przyłącza obwodu głównego: połączenie śrubowe; możliwość przyłączania różnych przekrojów przewodów.
• Element przełączający: dźwignia w kolorze czerwonym; wskaźniki stanu styków: czerwony – styki zwarte, zielony – styki rozwarte.
• Z mechanizmem ryglującym umożliwiającym trwałe zablokowanie pozycji rozłączenia.
• Przeznaczony do pracy w temperaturach od -25°C do +70°C.
• Znamionowa moc pracy dla kategorii AC-23 przy 400 V: 40 kW (możliwa obsługa silników i obciążeń indukcyjnych do wskazanej mocy).
• Opcje dodatkowe: możliwość montażu opcjonalnego napędu silnikowego oraz wyzwalacza napięciowego; brak wbudowanego napędu w standardowej wersji.
• Kompatybilność z rodziną rozłączników FRX (wersje 300/400) — dostępne warianty prądowe w zakresie od 16 A do 125 A i możliwość integracji z blokami różnicowoprądowymi oraz stycznikami pomocniczymi.
• Przeznaczony do montażu w tablicach rozdzielczych; nie przewidziano montażu czołowego 4-otworowego.

Zastosowanie produktu

• Jako rozłącznik główny w rozdzielnicach przemysłowych i budynkowych do izolacji zasilania przed pracami serwisowymi.
• Jako wyłącznik awaryjny i rozłącznik bezpieczeństwa w układach zasilania maszyn i linii produkcyjnych.
• W układach sterowania i tablicach rozdzielczych do odłączania obwodów z napięciem do 690 V i obciążeniem do 40 kW (AC-23, 400 V).
• Integracja z wyzwalaczami napięciowymi oraz napędami silnikowymi dla zdalnej lub zautomatyzowanej obsługi rozłącznika.
• Użycie w instalacjach wymagających możliwości przyłączenia bloków RCD i styczników pomocniczych oraz w aplikacjach, gdzie wymagana jest funkcja ryglowania i jasna sygnalizacja pozycji styków.
